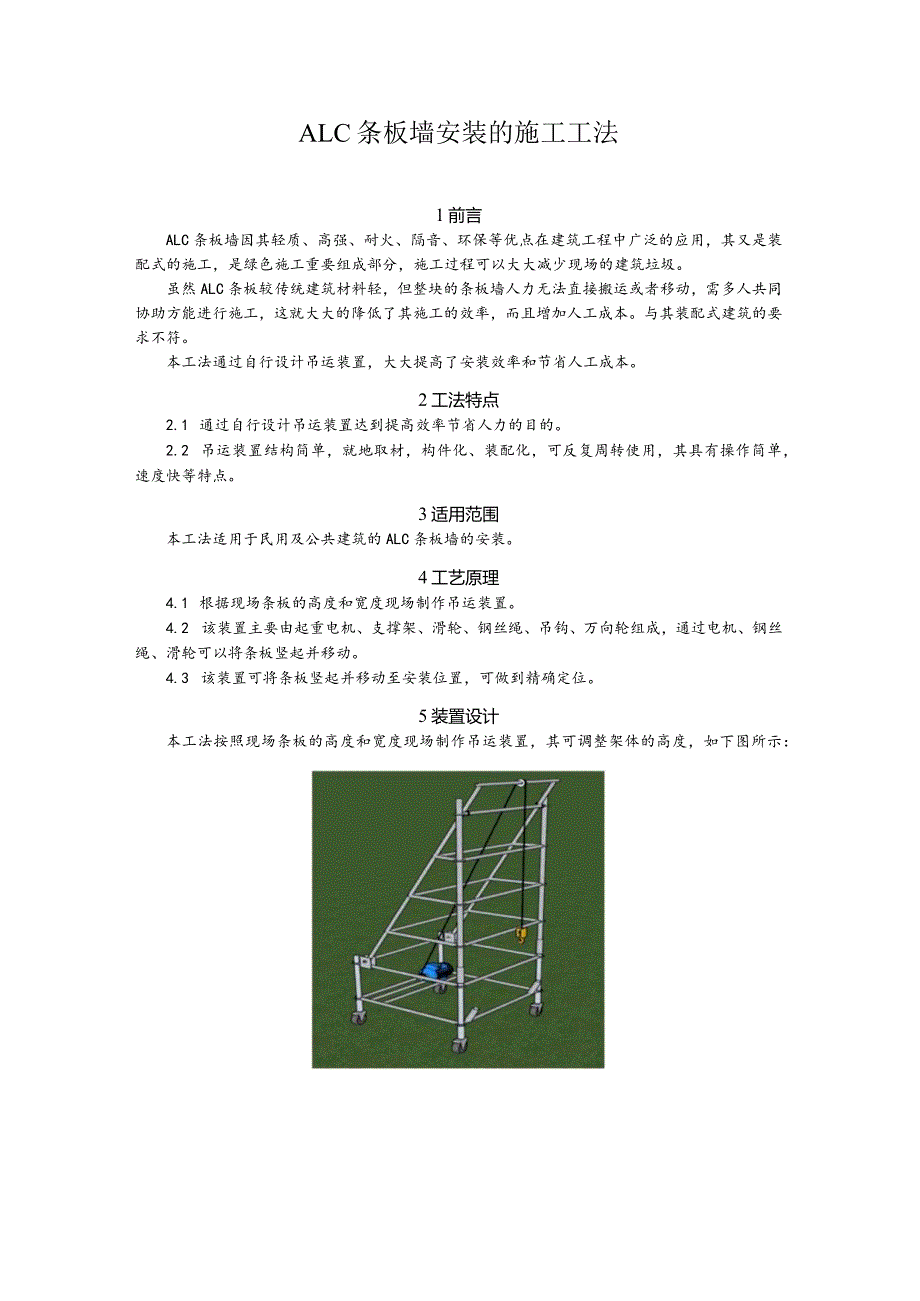

1、ALC条板墙安装的施工工法1前言ALC条板墙因其轻质、高强、耐火、隔音、环保等优点在建筑工程中广泛的应用，其又是装配式的施工，是绿色施工重要组成部分，施工过程可以大大减少现场的建筑垃圾。虽然ALC条板较传统建筑材料轻，但整块的条板墙人力无法直接搬运或者移动，需多人共同协助方能进行施工，这就大大的降低了其施工的效率，而且增加人工成本。与其装配式建筑的要求不符。本工法通过自行设计吊运装置，大大提高了安装效率和节省人工成本。2工法特点2.1 通过自行设计吊运装置达到提高效率节省人力的目的。2.2 吊运装置结构简单，就地取材，构件化、装配化，可反复周转使用，其具有操作简单，速度快等特点。3适用范围本工

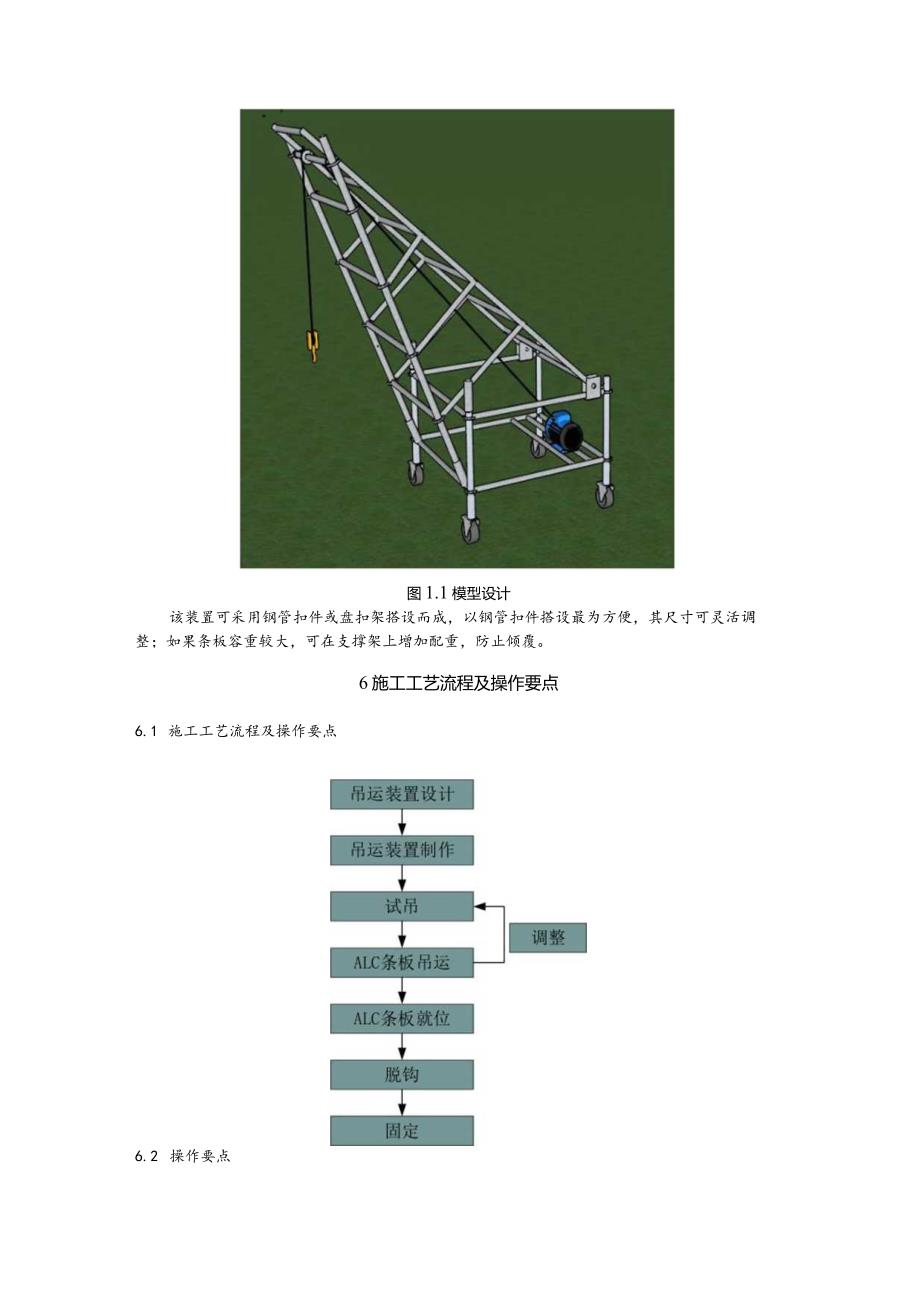

2、法适用于民用及公共建筑的ALC条板墙的安装。4工艺原理4.1 根据现场条板的高度和宽度现场制作吊运装置。4.2 该装置主要由起重电机、支撑架、滑轮、钢丝绳、吊钩、万向轮组成，通过电机、钢丝绳、滑轮可以将条板竖起并移动。4.3 该装置可将条板竖起并移动至安装位置，可做到精确定位。5装置设计本工法按照现场条板的高度和宽度现场制作吊运装置，其可调整架体的高度，如下图所示：图1.1模型设计该装置可采用钢管扣件或盘扣架搭设而成，以钢管扣件搭设最为方便，其尺寸可灵活调整；如果条板容重较大，可在支撑架上增加配重，防止倾覆。6施工工艺流程及操作要点6.1 施工工艺流程及操作要点6.2 操作要点1、吊运装置制作

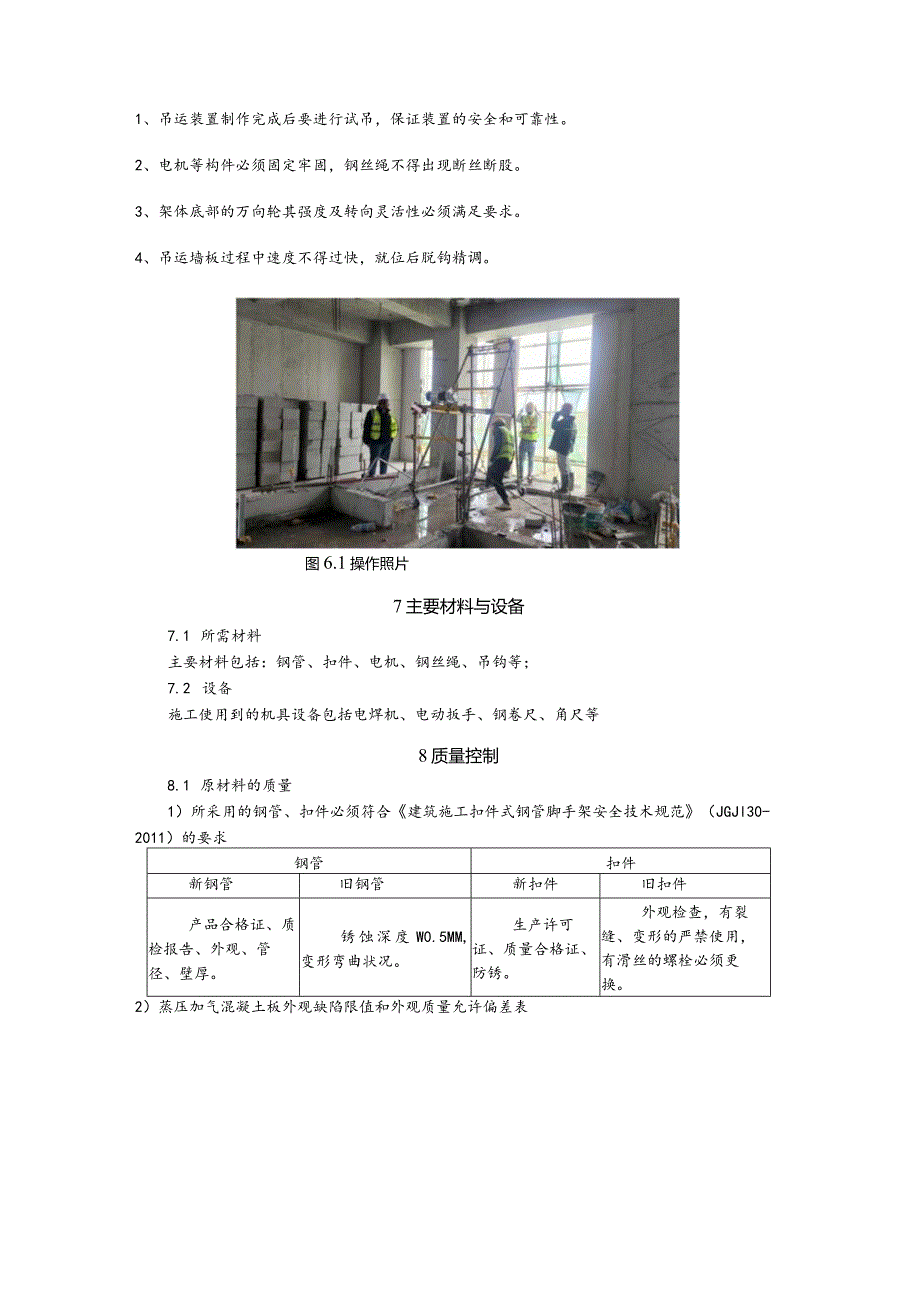

3、完成后要进行试吊，保证装置的安全和可靠性。2、电机等构件必须固定牢固，钢丝绳不得出现断丝断股。3、架体底部的万向轮其强度及转向灵活性必须满足要求。4、吊运墙板过程中速度不得过快，就位后脱钩精调。图6.1操作照片7主要材料与设备7.1 所需材料主要材料包括：钢管、扣件、电机、钢丝绳、吊钩等；7.2 设备施工使用到的机具设备包括电焊机、电动扳手、钢卷尺、角尺等8质量控制8.1 原材料的质量1）所采用的钢管、扣件必须符合建筑施工扣件式钢管脚手架安全技术规范（JGJl30-2011）的要求钢管扣件新钢管旧钢管新扣件旧扣件产品合格证、质检报告、外观、管径、壁厚。锈蚀深度W0.5MM,变形弯曲状况。生产许
4、可证、质量合格证、防锈。外观检查，有裂缝、变形的严禁使用，有滑丝的螺栓必须更换。2）蒸压加气混凝土板外观缺陷限值和外观质量允许偏差表如好”的铁苗H外观Jft大百行于极宽的M（gH）不媾无大百上早行于板长的H（跳向H）”，H*不大于4VL无AiBB百积150cd,MtH不糊奸2处无大Y8.Q*的。H板械劝向不”状,MXtJbw三.d23D.ll3ltai软板收(baddK20u,ll100n)射缥Mt着个卦都的软好诉打医在板劝就寸为bM篁不”冼袂HlHm.质”“附m产4T,L麻，机R械H助州m3）蒸压加气混凝土板尺寸允许偏差项目指标屋面板、楼板外墙板、内墙板长度L(mm)4宽度B(mm)0-4厚
5、度D(mm)2侧向弯曲L/1000对角线差L/600表面平整（刖）534）蒸压加气混凝土板纵向钢筋保护层要求项目基本尺寸允许偏差钢筋保护层厚度示意图外墙板、楼板屋面板内墙板Ze距大面的保护层厚度Cl(mm)2055-10距端部的保护层厚度5(mm)105-10V=y=F注：配单层网的内墙板及其他板材，其基本尺寸和允许得差由供需双方商定.5)墙板安装尺寸和位置允许偏差项目允许偏差(mm)检验方法拼装大板的高度或宽度两对角线长度差55拉线外墙板安装垂直度每层52m靠尺全高20平整度表面平整5内墙板安装垂直度墙面垂直4平整度表面平整4内外墙门、窗框余量IOmm59安全施工措施9.1施工现场用火，应符
6、合下列要求：1.1 火作业应办理动火许可证；动火许可证的签发人收到动火申请后，应前往现场查验并确认动火作业的防火措施落实后，方可签发动火许可证。2、动火操作人员应具有相应资格；3、焊接、切割、烘烤或加热等动火作业前，应对作业现场的可燃物进行清理；对于作业现场及其附近无法移走的可燃物，应采用不燃材料对其覆盖或隔离；4、施工作业安排时，宜将动火作业安排在使用可燃建筑材料的施工作业前进行。确需在使用可燃建筑材料的施工作业之后进行动火作业，应采取可靠的防火措施；5、裸露的可燃材料上严禁直接进行动火作业；6、焊接、切割、烘烤或加热等动火作业，应配备灭火器材，并设动火监护人进行现场监护，每个动火作业点均应
7、设置一个监护人；7、五级(含五级)以上风力时，应停止焊接、切割等室外动火作业，否则应采取可靠的挡风措施；8、动火作业后，应对现场进行检查，确认无火灾危险后，动火操作人员方可离开；9、具有火灾、爆炸危险的场所严禁明火；10、施工现场不应采用明火取暖；11、厨房操作间炉灶使用完毕后，应将炉火熄灭，排油烟机及油烟管道应定期清理油垢。1.2 施工现场用电，应符合下列要求：1、施工现场供用电设施的设计、施工、运行、维护应符合现行国家标准建设工程施工现场供用电安全规范GB50194的要求；2、电气线路应具有相应的绝缘强度和机械强度，严禁使用绝缘老化或失去绝缘性能的电气线路，严禁在电气线路上悬挂物品。破损、
8、烧焦的插座、插头应及时更换；3、电气设备与可燃、易燃易爆和腐蚀性物品应保持一定的安全距离；4、有爆炸和火灾危险的场所，按危险场所等级选用相应的电气设备；5、配电屏上每个电气回路应设置漏电保护器、过载保护器，距配电屏2m范围内不应堆放可燃物，5m范围内不应设置可能产生较多易燃、易爆气体、粉尘的作业区；6、可燃材料库房不应使用高热灯具，易燃易爆危险品库房内应使用防爆灯具；7、普通灯具与易燃物距离不宜小于300mm；聚光灯等高热灯具与易燃物距离不宜小于50Ommo8、电气设备不应超负荷运行或带故障使用；9、禁止私自改装现场供用电设施；10、应定期对电气设备和线路的运行及维护情况进行检查。1.3 临边
9、作业安全防护措施对临边高处作业，必须设置防护措施，并符合下列要求：1、基坑周边，尚未安装栏杆或栏板的阳台，料台与挑平台周边，雨棚与挑檐边，都必须设置防护栏杆，并在外围挂设安全网。2、各楼层周边，必须设置安全防护栏杆，并在外围挂设安全网。3、分层施工的楼梯口和楼梯临边，必须安装临时护栏，顶层楼梯口，应随工程结构进度安装正式防护栏。4、井架、脚手架和建筑物通道的两侧边，必须设置防护栏杆；地面通道上部，应装设防护棚。5、各种垂直运输设备的接料平台，除两侧设防护栏杆外，平台口还应设置安全门或活动防护栏杆。6、防护栏杆应由上、中、下三道横杆及立杆柱组成，上横杆离地高度不少于1.2米，下横杆离地高度约0.
10、2米，并加挂密目安全网，横杆长度大于2米时，必须加设栏杆立柱。7、栏杆立柱的固定及其与横杆的连接，其整体构造应使防护栏杆在上杆任何处，能经受任何方向的IoOON外力。当栏杆所处的位置有发生人群拥挤、车辆冲击或物件碰撞等可能时，应加大横杆截面或加密立柱间距。8、防护栏杆必须自上而下用安全网封闭，或在栏杆下边设置严密固定的、高度不低于18Cm的挡脚板，或40Cm挡脚笆。挡脚板与挡脚笆上如有孔眼，应不大于25cm.板与笆下边距底面的空隙，不应大于IOmm.接料平台两侧的栏杆必须自上而下加挂安全立网。9、人员在临边洞口作业时应系挂安全带。9.4应急疏散通道防火技术措施生产区应急疏散设施主要依靠主体结构
11、的楼梯及爬架两侧马道，在主体楼梯两侧设立1.2m的安全防护拦杆，并把楼梯周边的预留洞口做好安全防护措施，在楼层内挂设安全通道警示标志，并且警示标志要有足够灯光明示。临时疏散通道、安全出口应保持畅通,不得遮档、挪动疏散指示标识。10环境保护及文明施工措施10.1环境管理制度1、有毒有害化学危险品管理制度1）严格按照化学危险品安全管理条例进行储存，并对危险品进行标识，并根据相关国家标准制作危险化学品标签。2）化学危险品入库时，应严格检验物品质量、数量、包装情况、有无泄漏，入库后采取适当的养护措施，在贮存期内，定期检查，发现其品质变化、包装破损、渗漏、稳定剂短缺等，应及时处理。3）储存仓库远离宿舍区
12、，并做好防火防泄漏等处理。4）工程施工中使用PVC管材的下脚料，高分子防水卷材、保温隔热材料等边角料等不可降解的固体废弃物，指定专用地点进行堆放，并由所在地环保部门进行统一处理。5）在维修基地进行机械维修、机械加工、设备清洗等过程中产生的废乳化液、废油水混合要用油槽予以收集;清洗机械配件要在油槽内进行，严禁直接用油冲洗。油槽内的废油、废油水混合物，有油污的手套、纱头，应指定位置集中存放，统一交环保部门处理。6）做好现场施工机械的保养工作，发现有滴、漏油现象的设备应及时停止使用，等待维修。若生产急需，又无替代设备时，应用导油槽或纱头等方法收集滴、漏油，并集中存放，统一处理。7）油漆涂料施工中，积
13、极选用环保涂料，建设绿色建筑。8）油漆及其他化学品容器和水泥袋、废旧彩条布使用后，由各施工项目专人负责收集，并送交环保部门专业处理。9）积极改进施工工艺，减少沥青等有害物在施工中的应用。10）食堂供应职工饭食时，严禁使用一次性非降解餐盒，就餐人员自带餐具就餐。11）固体废物的现场存放应采取防渗漏、防流失、防扬散措施，妥善贮存。12）对废轮胎、废蓄电池、废电器等固体废物，应回收利用；不具备回收利用条件的，不得随意弃置和倾倒;办公室垃圾收集时，电池、磁盘、胶片、荧光灯管等废弃物分类收集,交给具有技术、设备条件的单位回收。2、施工现场环境卫生管理制度1）施工现场必须采用封闭围挡，高度不得小于1.8m
14、。2）施工现场的主要道路必须进行硬化处理，土方应集中堆放。裸露的场地和集中的堆放的土方应采取覆盖、固化或绿化等措施。3）施工现场要天天打扫，保持整洁卫生，场地平整，道路畅通，做到无积水，有排水措施。4）施工现场严禁大小便，发现有随地大小便现象要对责任区负责人进行处罚。5）施工区、生活区有明确划分，设置标志牌，标牌上注明责任人和管理范围。6）卫生区的平面图应按比例绘制，并注明责任区编号和主任人姓名。7）施工现场零散材料和垃圾，要及时清理，并且必须采用响应容器或管道运输，严禁凌空抛掷，垃圾临时存放不得超过三天，如违反本条规定处罚工地责任人。8）施工现场严禁焚烧各类废弃物。9）办公室内作到天天打扫，保持清洁卫生，做到窗明地净，文具摆放整齐，垃圾集中堆放，及时外运，发现不符合此要求，对当天卫生值班员罚款。10）施工现场宿舍必须设置可开启式窗户，宿舍内的床铺不得超过2层，严禁使用通铺。11）职工宿舍铺上、铺下做到整洁有序，室内和宿舍四周保持干净，污水和污物、生活垃圾集中堆放，及时外运，发现不符合此条要求，处罚当天卫生值班员。12）冬季办公室和职工宿舍取暖炉，必须有验收手续，合格后方可使用。13）食堂必须办理食品卫生许可证，炊具经常洗刷，生熟食品分开存放，食物保管无腐烂变质，炊事人员必须办理健康证。
