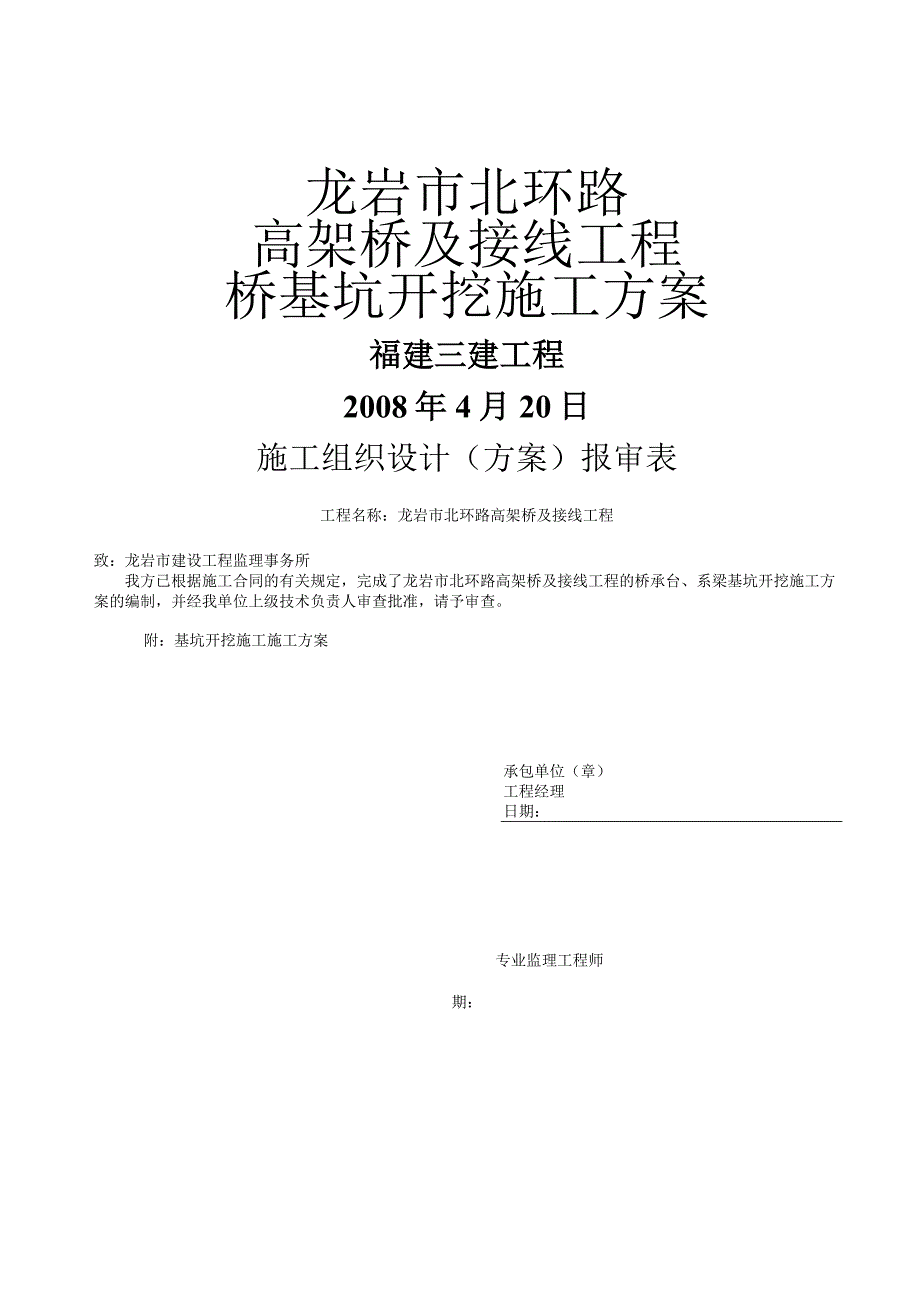

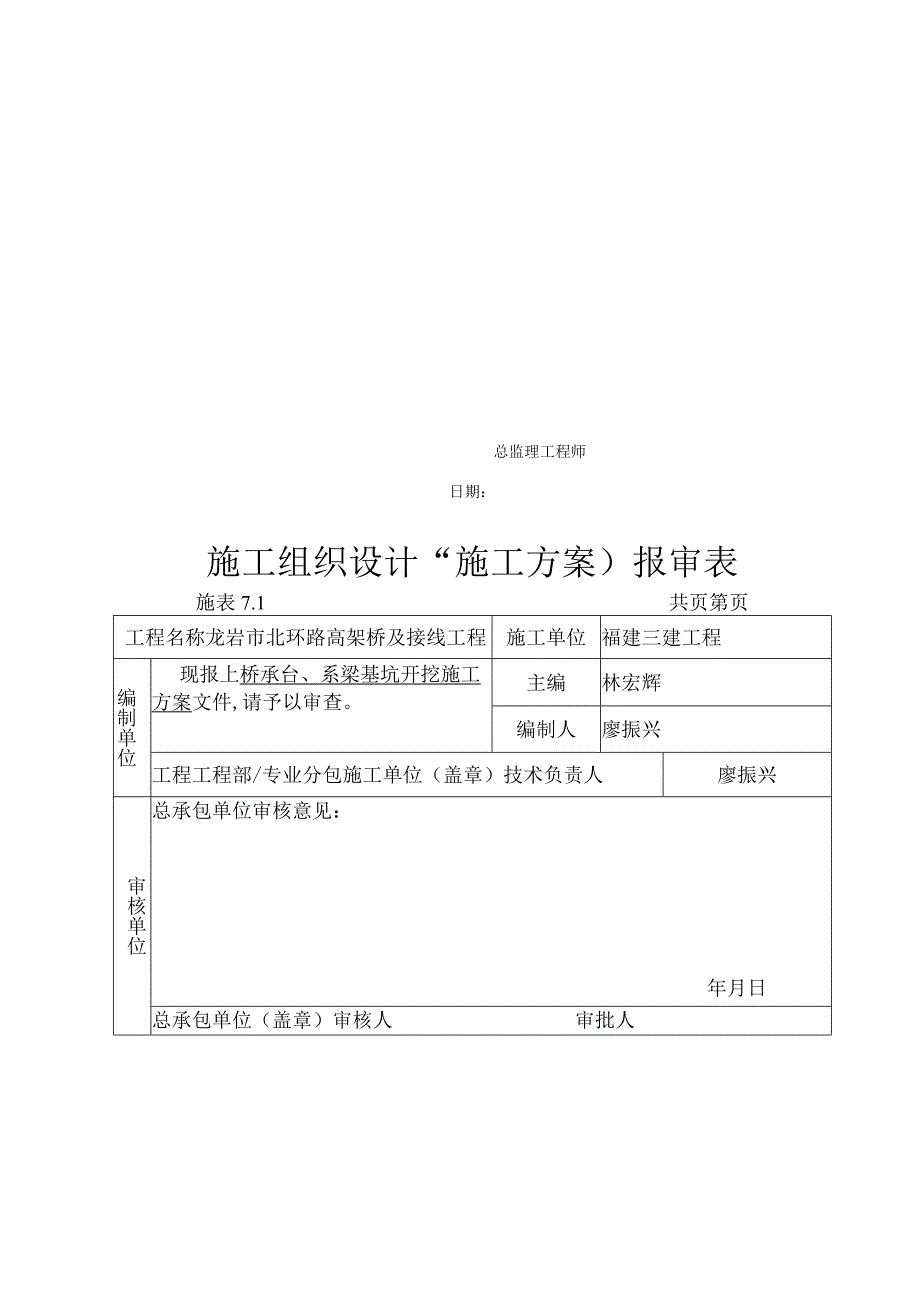

1、龙岩市北环路高架桥及接线工程桥基坑开挖施工方案福建三建工程2008年4月20日施工组织设计(方案)报审表工程名称:龙岩市北环路高架桥及接线工程致:龙岩市建设工程监理事务所我方已根据施工合同的有关规定,完成了龙岩市北环路高架桥及接线工程的桥承台、系梁基坑开挖施工方案的编制,并经我单位上级技术负责人审查批准,请予审查。附:基坑开挖施工施工方案承包单位(章)工程经理日期:专业监理工程师期:总监理工程师日期:施工组织设计“施工方案)报审表施表7.1共页第页工程名称龙岩市北环路高架桥及接线工程施工单位福建三建工程编制单位现报上桥承台、系梁基坑开挖施工方案文件,请予以审查。主编林宏辉编制人廖振兴工程工程部

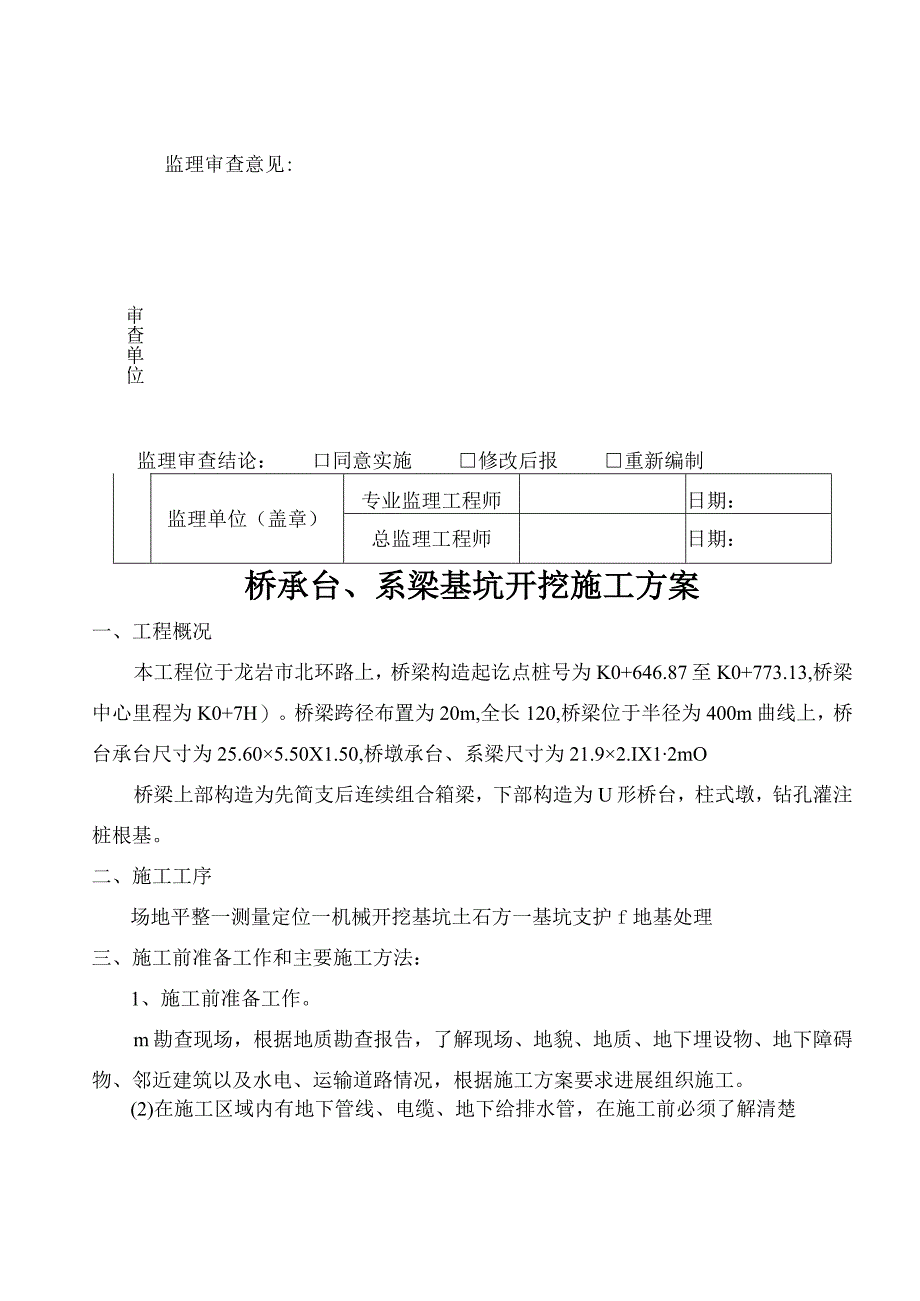

2、/专业分包施工单位(盖章)技术负责人廖振兴审核单位总承包单位审核意见:年月日总承包单位(盖章)审核人审批人监理审查意见:审查单位监理审查结论:口同意实施修改后报重新编制监理单位(盖章)专业监理工程师日期:总监理工程师日期:桥承台、系梁基坑开挖施工方案一、工程概况本工程位于龙岩市北环路上,桥梁构造起讫点桩号为K0+646.87至K0+773.13,桥梁中心里程为K0+7H)。桥梁跨径布置为20m,全长120,桥梁位于半径为400m曲线上,桥台承台尺寸为25.605.50X1.50,桥墩承台、系梁尺寸为21.92.IX12mO桥梁上部构造为先简支后连续组合箱梁,下部构造为U形桥台,柱式墩,钻孔灌注
3、桩根基。二、施工工序场地平整一测量定位一机械开挖基坑土石方一基坑支护f地基处理三、施工前准备工作和主要施工方法:1、施工前准备工作。m勘查现场,根据地质勘查报告,了解现场、地貌、地质、地下埋设物、地下障碍物、邻近建筑以及水电、运输道路情况,根据施工方案要求进展组织施工。(2)在施工区域内有地下管线、电缆、地下给排水管,在施工前必须了解清楚并作出处理方案。(3)所挖的土石方除留作回填利用在现场堆放外,其余全部外运。外运土石方要落实运输路线、堆放场地。(4)根据本施工地段的地下、地面水及雨季雨水,基坑四周设置排水沟自流到集水坑,集中用水泵抽水排出。在开挖前,备好水泵及支护用材料。(5)做为测量放线
4、工作,在不受根基施工影响的范围,设置测量控制网,包括轴线和水准点。根据龙门板桩上的轴线,放出基坑开挖线和水准标志。龙门板桩一般应距离基坑边缘1.52.0m设置。开挖线、标高、轴线应进展复核检查前方可破土施工。(6)基坑所需的临时设施,为水、电源,道路,排水等应安排方案周全。2、施工机械的选择。1M3反铲挖掘机、自卸汽车、装载机。3、施工要点:(1)承台基坑根据勘探地质和基坑深度情况(基坑深度34m),采用1:0.75坡率放坡开挖,基坑底承台周边留100Cm的工作宽度(排水沟宽度25Cm除外),墩承台与系梁基坑按承台基坑宽度周边各加1()()Cm的工作宽度进展开挖,因考虑雨季施工和有地下水,在基
5、坑底四周挖出底宽25cm高30cm的排水明沟及100*1()0*8()集水坑进展排水,再用污水泵或电动单级离心清水泵排水(水泵口径根据水量大小现场确定)。具体见土石方开挖图。(2)为防止超挖和保持边坡坡度正确,机械开挖至设计基底标高上30Cm或边坡边界时,采用人工开挖和修坡。(3)0#台7#、14#桩和1#5#墩4#桩处有学校围墙、6层宿舍楼及学校配电房、化粪池;6#台7#、14#桩和5#墩1#桩处承台边为民房外墙边,由于基坑开挖深度较大(34m),危及房屋及学校围墙,为确保基坑侧房屋和建筑物的安全,采用20乙型槽型钢板桩及砂袋支护,间距根据实际地质情况而定,围墙必须撤除后才能开挖,待围墙撤除
6、后,先用胶合板、方木搭临时围护栏,承台及系梁施工完基坑回填后,再恢复学校围墙。(4)基坑坡顶根据边坡稳定性情况,设置塑料薄膜覆盖,防边坡土吸水饱和而崩塌。(5)开挖前,先将施工区域内的障碍物,地下管线、电缆、地下给排水管移位改道,处理妥善。(6)基坑边上除堆放预留基坑回填用土外(现场土石方堆放必须符合安全要求),余土石方及时外运。外运土方必须办好弃土手续和符合环保要求,确保道路上不掉,如有掉土应及时清理干净。(7)基坑挖到基底标高后,及时放出承台、系梁大样,立即对坑底进展抄平,修整、并防止坑底扰动,如有超挖不得用土方回填,需用砂或碎石回填。(8)基坑完成验收和桩身完整性检测合格后,才能进展下一
7、道工序施工。四、基坑支护方法。在无法按设计边坡率开挖和对房屋、构筑物有安全影响的基坑,采用陆上柴油打桩机打20Cm乙型槽型钢板桩(桩内设密挡土板)及堆积砂袋支护(包括会滑坡处也用砂袋支护),槽钢桩长度和堆筑砂袋护坡厚度、高度根据实际施工要求确定。五、安全措施。1、基坑四周做好安全围护,并做出醒目的安全警示标志。2、基坑四周排水沟应畅通和覆盖,谨防下雨引起基坑边坡塌方。4、指定专职安全人员加强对边坡及围护的检查。发现隐患及不安全因素及时消除,确保安全。六、回填土1、基坑回填前应先去除基底的垃圾,树根等杂物,抽除坑穴积水,去除淤泥。2、用振动打夯机分层夯实,每层松填厚度为200mm300mm内,每
8、层应夯3-4遍,打夯机操作应三人一组配合操作,一人开关安全监护,一人操作打夯机,一人随机整理电缆线,严禁一人蛮干,操作人员必须穿好绝缘鞋,带绝缘手套,严禁违章操作。3、基坑回填施工完毕后,应进展标高检测,压实度质量检验。七、质量管理措施1、由班组长(施工员)等汇同质检员、技术负责人认真做好自检工作,认真做好轴线和标高尺寸的复核验收。2、提前做好各分局部项工程的技术交底工作,及时填写隐蔽工程验收记录。3、地基与根基构造的分局部项工程,主控工程合格率100%,争取一般工程合格率90%以上。八、工期保证措施1、工程部具体制订施工工期进度方案,按工序落实各工种人员配合,各种用具早到场,原材料进场,制作
9、安装环节的方案,机具使用的落实等。2、加班加点,工地厨房提供加班人员煮夜点、烧开水、确保职工安心、踏实工作。3、要求每个职工有一件雨衣、一双雨鞋,做到小雨不停工。九、安全管理措施1、杜绝重大伤亡事故,实现安全达标率100%,优良率达50%以上,施工用电严格执行三相五线制,施工现场用电实行一机一闸一漏保,施工用电与生活用电相区分。2、进入施工现场必须戴好安全帽,严格遵守国家安全操作规程,结实树立“安全第一、预防为主思想,工人入场全面承受安全“三级教育和签字、考试,使之人人认识到“安全责任重于泰山。3、管理人员催促电工经常检查,维修电气线路,按要求安装漏电装置,严禁机械带病工作,电动机械要有可靠的接零接地措施。保障劳动生产安全。4、基坑四周、排水沟应畅通,谨防雨后基坑边坡塌方,加强边坡检查及安全技术措施工作。5、成立以工程经理为主的安全生产领导小组,设专职安全员1名,各班组长兼职安全员。6、定期和不定期进展安全大检查,及时开展以各工种的安全防护工作评比,及时消除安全隐患,真正做到预知危害、消除危害、杜绝危害。
