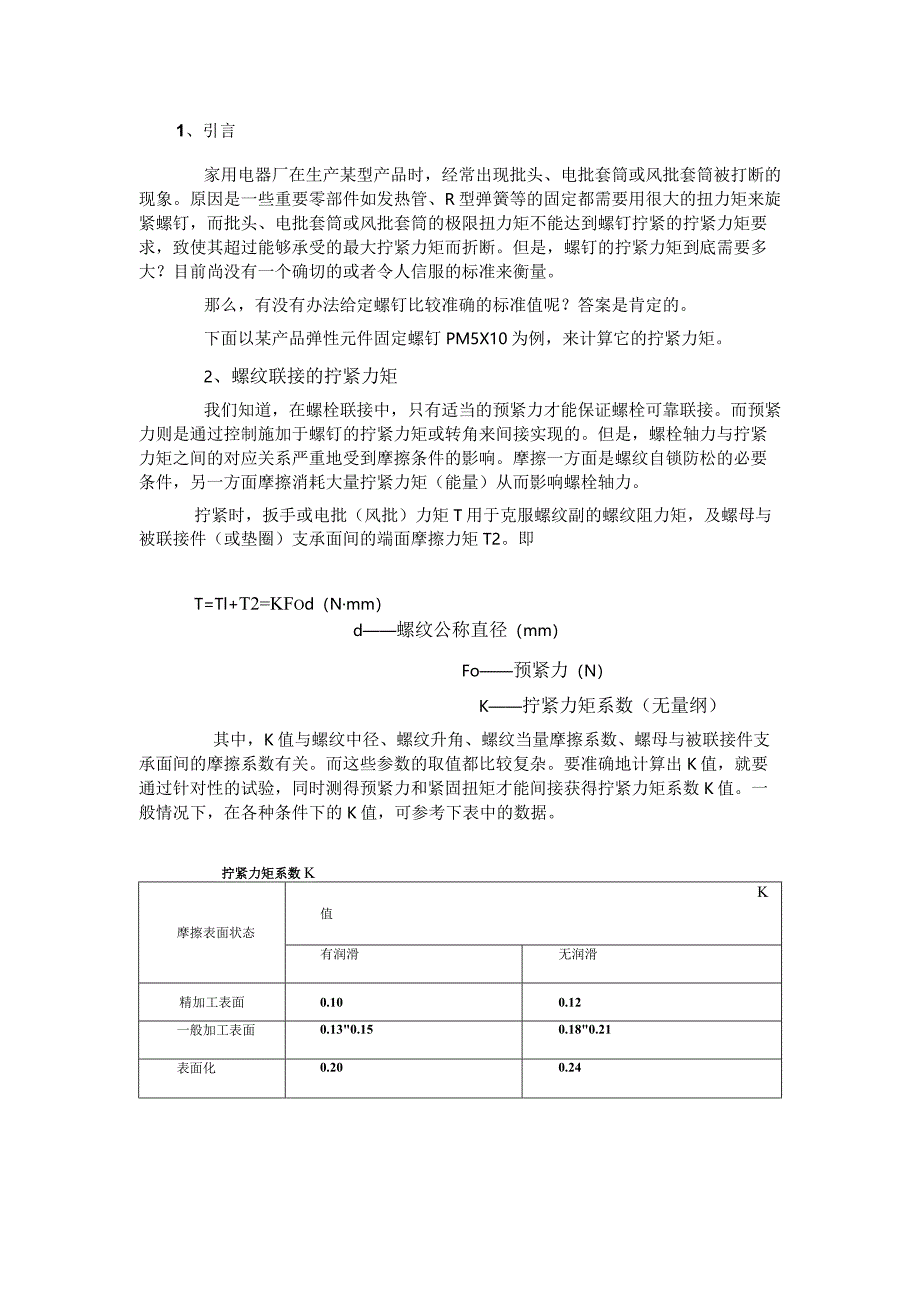

1、1、引言家用电器厂在生产某型产品时,经常出现批头、电批套筒或风批套筒被打断的现象。原因是一些重要零部件如发热管、R型弹簧等的固定都需要用很大的扭力矩来旋紧螺钉,而批头、电批套筒或风批套筒的极限扭力矩不能达到螺钉拧紧的拧紧力矩要求,致使其超过能够承受的最大拧紧力矩而折断。但是,螺钉的拧紧力矩到底需要多大?目前尚没有一个确切的或者令人信服的标准来衡量。那么,有没有办法给定螺钉比较准确的标准值呢?答案是肯定的。下面以某产品弹性元件固定螺钉PM5X10为例,来计算它的拧紧力矩。2、螺纹联接的拧紧力矩我们知道,在螺栓联接中,只有适当的预紧力才能保证螺栓可靠联接。而预紧力则是通过控制施加于螺钉的拧紧力矩或

2、转角来间接实现的。但是,螺栓轴力与拧紧力矩之间的对应关系严重地受到摩擦条件的影响。摩擦一方面是螺纹自锁防松的必要条件,另一方面摩擦消耗大量拧紧力矩(能量)从而影响螺栓轴力。拧紧时,扳手或电批(风批)力矩T用于克服螺纹副的螺纹阻力矩,及螺母与被联接件(或垫圈)支承面间的端面摩擦力矩T2。即T=Tl+T2=KFod(Nmm)d螺纹公称直径(mm)Fo预紧力(N)K拧紧力矩系数(无量纲)其中,K值与螺纹中径、螺纹升角、螺纹当量摩擦系数、螺母与被联接件支承面间的摩擦系数有关。而这些参数的取值都比较复杂。要准确地计算出K值,就要通过针对性的试验,同时测得预紧力和紧固扭矩才能间接获得拧紧力矩系数K值。一般

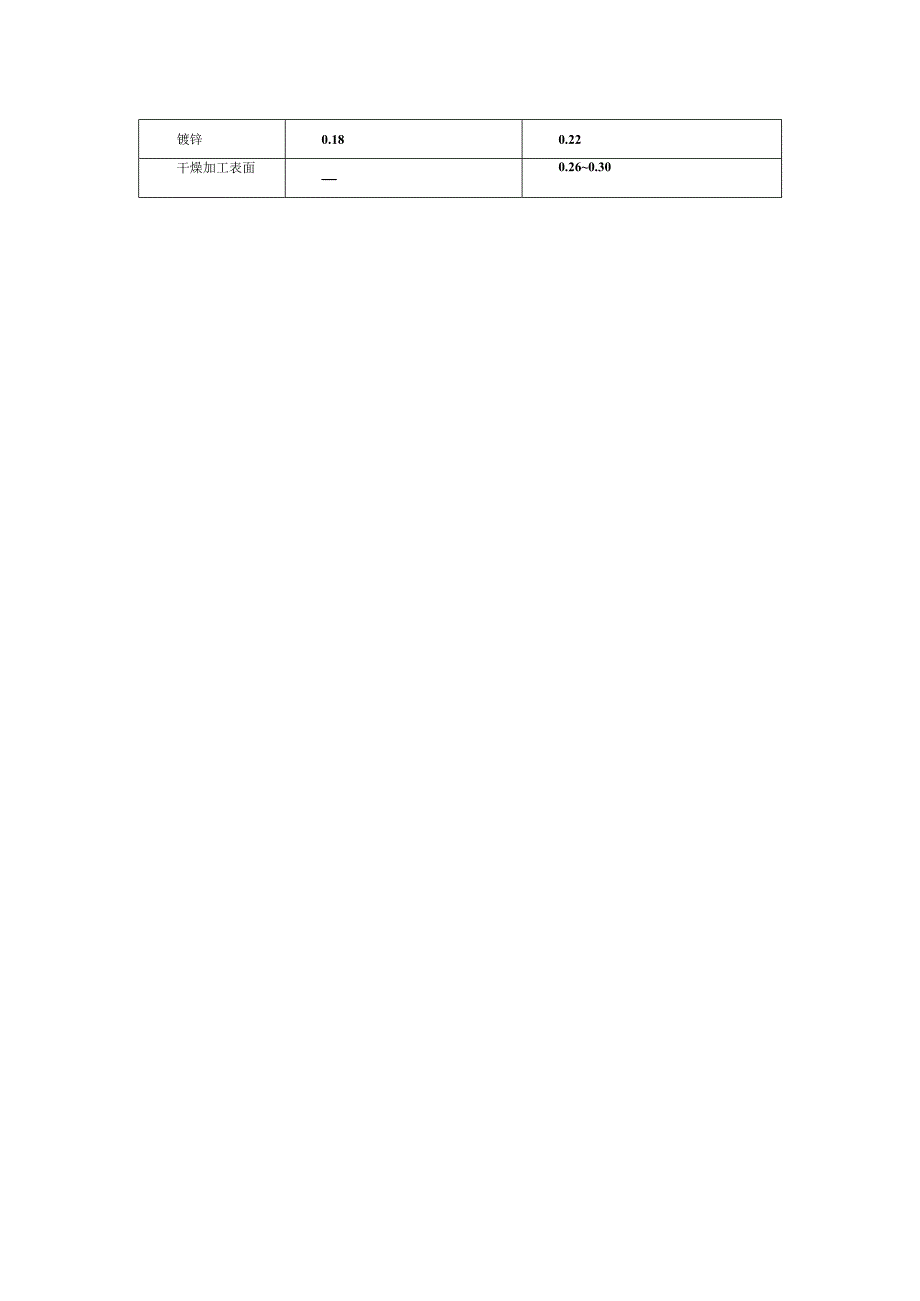

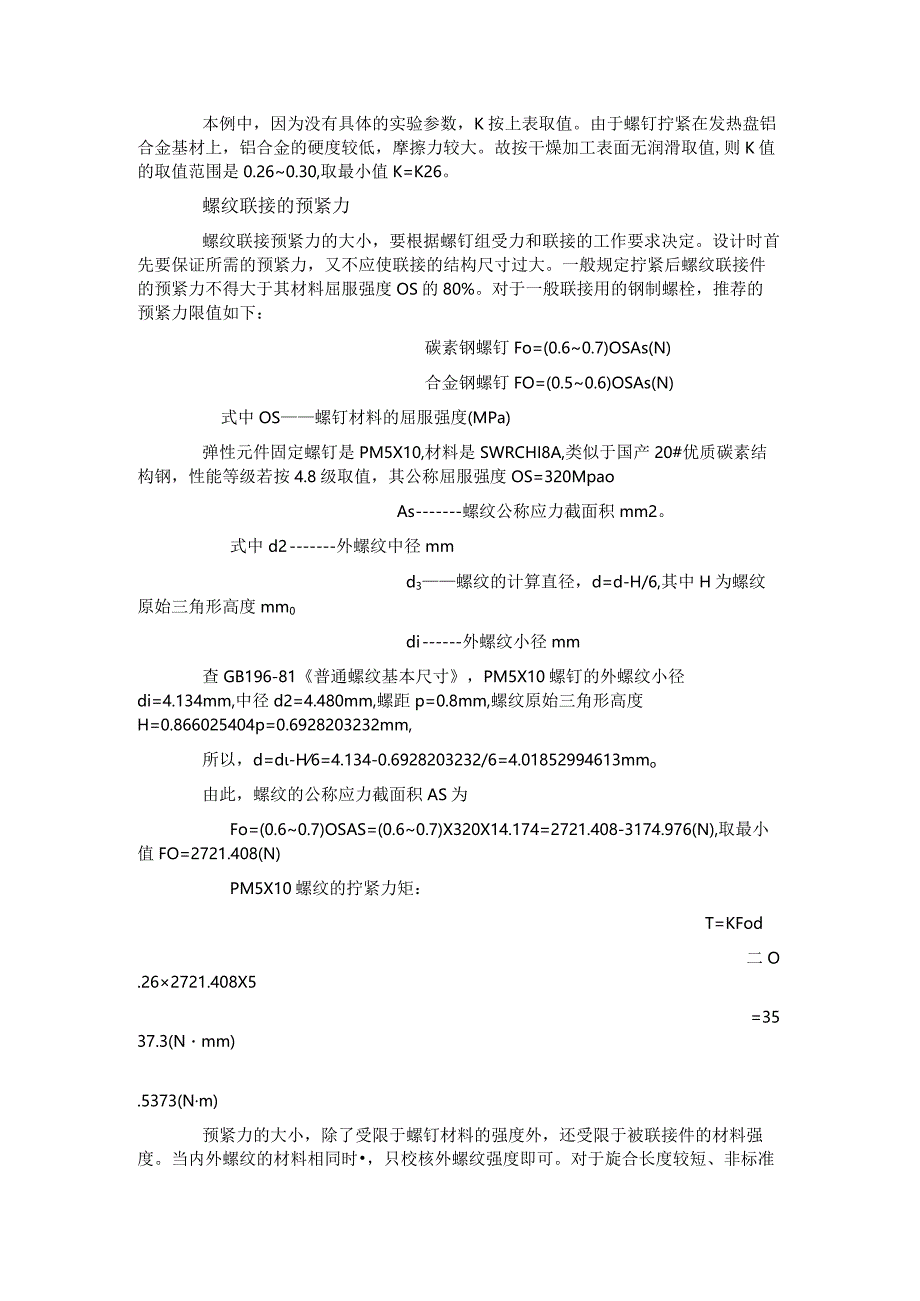

3、情况下,在各种条件下的K值,可参考下表中的数据。拧紧力矩系数K摩擦表面状态值K有润滑无润滑精加工表面0.100.12一般加工表面0.130.150.180.21表面化0.200.24镀锌0.180.22干燥加工表面0.260.30本例中,因为没有具体的实验参数,K按上表取值。由于螺钉拧紧在发热盘铝合金基材上,铝合金的硬度较低,摩擦力较大。故按干燥加工表面无润滑取值,则K值的取值范围是0.260.30,取最小值K=K26。螺纹联接的预紧力螺纹联接预紧力的大小,要根据螺钉组受力和联接的工作要求决定。设计时首先要保证所需的预紧力,又不应使联接的结构尺寸过大。一般规定拧紧后螺纹联接件的预紧力不得大于其

4、材料屈服强度OS的80%。对于一般联接用的钢制螺栓,推荐的预紧力限值如下:碳素钢螺钉Fo=(0.60.7)OSAs(N)合金钢螺钉FO=(0.50.6)OSAs(N)式中OS螺钉材料的屈服强度(MPa)弹性元件固定螺钉是PM5X10,材料是SWRCHI8A,类似于国产20#优质碳素结构钢,性能等级若按4.8级取值,其公称屈服强度OS=320MpaoAs螺纹公称应力截面积mm2。式中d2外螺纹中径mmd3螺纹的计算直径,d=d-H/6,其中H为螺纹原始三角形高度mm0di外螺纹小径mm查GB196-81普通螺纹基本尺寸,PM5X10螺钉的外螺纹小径di=4.134mm,中径d2=4.480mm,

5、螺距p=0.8mm,螺纹原始三角形高度H=0.866025404p=0.6928203232mm,所以,d=d-H6=4.134-0.6928203232/6=4.01852994613mmo由此,螺纹的公称应力截面积AS为Fo=(0.60.7)OSAS=(0.60.7)X320X14.174=2721.408-3174.976(N),取最小值FO=2721.408(N)PM5X10螺纹的拧紧力矩:T=KFod二O.262721.408X5=3537.3(Nmm).5373(Nm)预紧力的大小,除了受限于螺钉材料的强度外,还受限于被联接件的材料强度。当内外螺纹的材料相同时,只校核外螺纹强度即可

6、。对于旋合长度较短、非标准螺纹零件构成的联接、内外螺纹材料的强度相差较大的受轴向载荷的螺纹联接,还应校核螺纹牙的强度。如某型产品弹性元件的固定,因螺钉连接的基材是压铸铝合金YLl13,其强度远低于优质碳素结构钢20的强度,就应校核铝合金上螺纹牙型的强度,主要是螺纹材料的剪应力及弯应力。螺纹牙型的剪应力及弯应力按如下公式进行校核式中FW最大轴向外荷载,本例中即预紧力FO(N)D内螺纹大径(mm)b螺纹牙根部宽度(mm)b=0.87p=0.870.8=0.696mmkz载荷不均匀系数对于本例外螺纹为钢,内螺纹为铝合金的螺纹联接,dp=50.8=6.258,故=6pd=0.96oh螺纹牙的工作高度,

7、为螺纹原始三角形高度H的5/8,即z螺纹牙数。本例中,螺钉长度=IOmnb弹簧垫圈、平垫片及R型弹簧的总厚度4mm,螺纹的旋合长度是10-4二6丽。螺距p=0.8mm,螺纹的牙数z=60.8=7.5,取Z=7。注:螺纹在铝合金中的拧入深度即旋合长度应为(1.52.5)d,照此计算,本例中旋合长度应为915mm,而实际长度是6mm,似太短on材料的安全系数。对于在交变载荷作用下的弹性元件(反复加热一一冷却过程中产生的载荷),其固定螺丝也受交变载荷的影响,其安全系数n=L22.0,取较大值,则11=2.0。YLl13能够查到的性能参数是:抗拉强度b230Mpa,伸长率1%。无疲劳极限和剪切强度。一

8、般伸长率要控制在0.5%以内,OS按。b/2取值(因拉压力试验机上没有用于拉伸试验的夹具,所以OS按此取值),约为115Mpa0从铝合金基材上截取一块试样,制作成三块截面为5.05.Omm的试件(第一次试验的试件截面尺寸是10.05.Omm,因拉压力试验机的最大压力达不到试件剪切所需的荷重而将截面减小)在拉压力试验机上做剪切试验,得到YL113的平均剪切强度j为107.2Mpao于是:上述计算说明,按螺钉的材料计算的预紧力紧固螺纹时(此时的拧紧力矩即为3.5373Nm),螺纹牙型承受的剪切应力小于许用剪切压力,即在这种情况下,螺纹牙型的剪切强度是足够的。但螺纹的弯应力远超其抗弯许用应力,其抗弯

9、应力严重不足!因此,需按螺纹牙型的许用弯应力计算螺钉的预紧力。即:由此推出螺钉在螺纹许用弯应力下的拧紧力矩应为:T=KFod=KFwd=0.26X2211.2X5=2874.56(Nmm)22.88(Nm)3.5373(Nm)以上按螺钉材料的疲劳强度、铝合金上螺纹牙型的抗弯许用应力计算出螺钉的拧紧力矩,分别是3.5373N-m和2.88Nm,应取最小值2.88Nm0SOP上规定的弹性元件的扭矩范围是2.072.52N,小于上述计算值2.88Nm,似嫌小。家用电器统一使用HIOSCL-650OPS电批,其扭矩范围是0.3L6Nm,显然小于2.07-2.52Nm0所以在打R型弹簧螺丝的工位不能使用

10、HIOSCL-650OPS电批。选用好帮手PR0T55LB风批,其扭矩范围0.76.5Nm,可以满足使用要求。3、影响螺钉拧紧力矩的其它因素除了风批的扭矩范围要满足螺钉的拧紧力矩外,批头能够承受的扭矩及螺钉头部的形状对螺钉拧紧力矩的影响也非常重要,不可忽视。本例中,批头的最大扭矩应不小于3.0N-m。前期我们没有注意到这个因素,用普通批头,结果出现了很多批头被打断的现象。固定弹性元件的螺钉是十字槽盘头螺钉,螺钉头部的十字槽能够承受的扭矩较小,在如此大的扭矩下,容易将十字槽打滑槽。这就是为什么我们有许多螺钉滑槽的原因。如果产品结构允许,建议将十字槽加深,或采用十字槽六角头螺钉,用风批套筒固定,可

11、以有效地避免滑槽的产生。如果必须按螺钉材料的强度确定拧紧力矩,因为铝合金基材上螺纹的抗弯应力不够,就必须增加螺钉的长度以增加其旋合长度,即增加参与紧固的螺纹牙数,以达到分散发热盘上螺纹牙受力的目的,从而降低螺纹牙承受的弯应力。4、温度对螺纹联接预紧力的影响在高温下工作的螺纹联接,还要考虑温差载荷、螺钉和被联接件机械性能的变化、应力松弛等因素的影响。当螺钉和被联接件的线膨胀系数不同,或工作温度不同,或者两者不同时.,由于热变形不一致而使螺钉受到额外的温差载荷。家用电器在频繁地加热-冷却过程中,螺钉因温差载荷的影响会产生松动,从而使联接的紧固作用减小。因此,在设计时必须使剩余预紧力始终大于所要求的

12、值,以保证联接的紧固与紧密。5、总结一般情况下,螺栓的拧紧力矩与预紧力可参考国标快速查找(如附表)。但是,对于安全性能要求很高的家用电器,就要准确地确定出螺钉的拧紧力矩与预紧力的关系,其关键任务就是要获得准确的拧紧力矩系数K的值。而要取得准确的K值,就必须对每一种具体的螺钉进行“拧紧力矩一一预紧力”试验。在获得准确的K值后,才能放心地确定生产装配过程中需要的拧紧力矩值,而不是仅凭手“感觉”的方法来确定螺钉是否拧紧,因为手动拧紧螺钉时产生的拧紧力矩大小因人而异,靠感觉不能准确地判断螺钉的松紧。附表:螺栓标准拧紧力矩及预紧力速查表螺栓直径DIN267性能等级(螺栓强度等级)3.65.66.98.8

13、10.912.9V(mm)FV(N)(Nm)FV(N)IIa(Nm)Fv(N)Ha(NTn)Fv(N)Ma(Nm)FV(N)Ma(Nm)Fv(N)Ma(Nm)M22550.13450.157100.38350.351,1700.51,4150.612.54850.266550.351,3100.711,5500.832,1801.182,6201.4M36300.371,0500.621,7000.992,2501.33,1501.93,8002.2M3.58500.571,4000.952,2501.53,00024,2502.95,1003.4M41,1000.851,8501.42,900?.33,90035,7504.46,700.J-1M51,8001.73j0002.84,8004.56,4U05.99,4008.711,OUOIOM62,5502.94,2004.86,7507.79,0001013,2001515,50018M84,65077,7501212,4001916,5002524,3003628,40043注:本文只是提出了获得螺钉拧紧力矩与预紧力之间关系的方法,文中的计算数值只是四月雨粗略计算得出的,仅作参考。本文是四月雨个人心得,未经允许,请勿引用或转载!(注:可编辑下载,若有不当之处,请指正,谢谢!)
