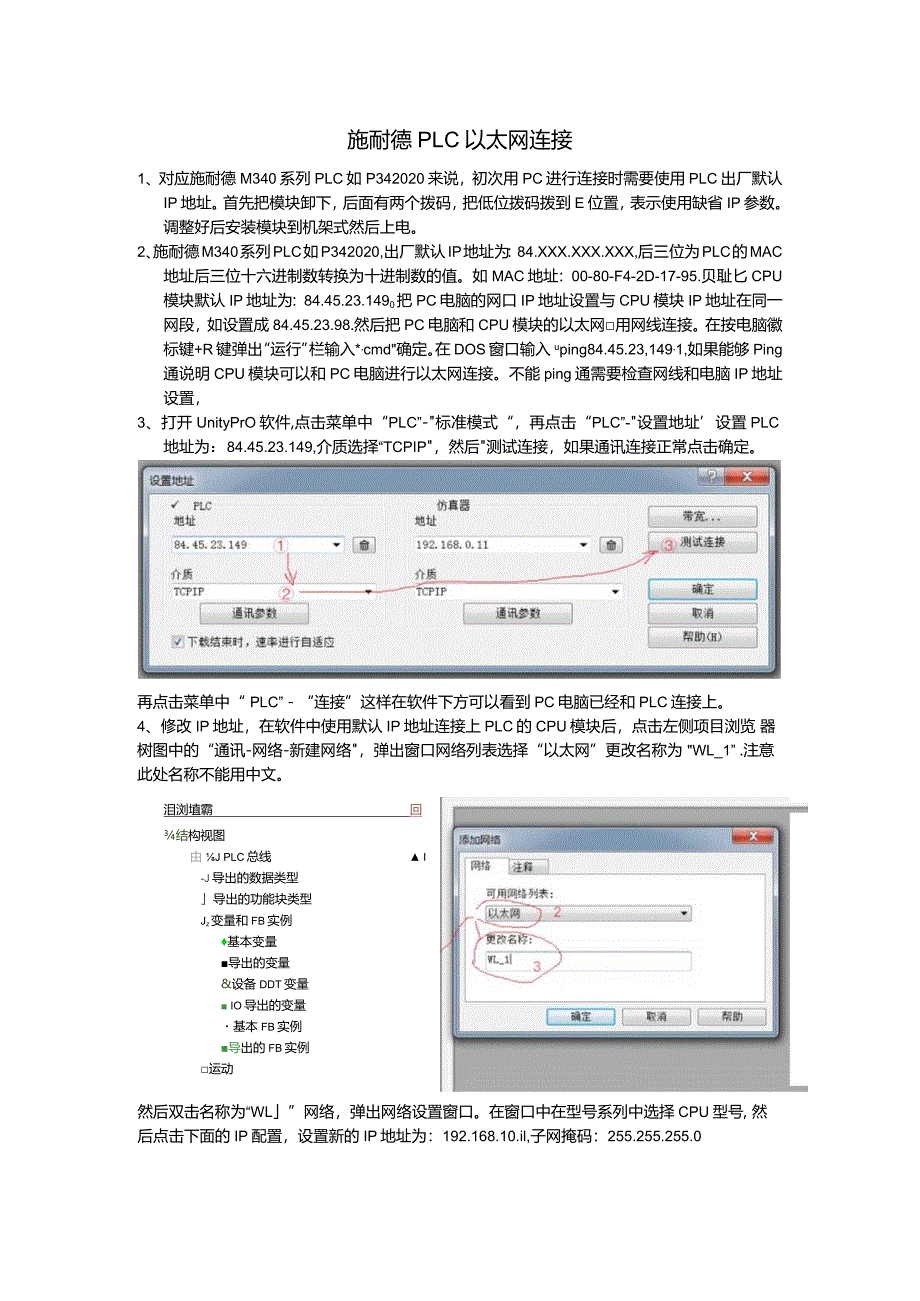

1、施耐德PLC以太网连接1、对应施耐德M340系列PLC如P342020来说，初次用PC进行连接时需要使用PLC出厂默认IP地址。首先把模块卸下，后面有两个拨码，把低位拨码拨到E位置，表示使用缺省IP参数。调整好后安装模块到机架式然后上电。2、施耐德M340系列PLC如P342020,出厂默认IP地址为：84.XXX.XXX.XXX,后三位为PLC的MAC地址后三位十六进制数转换为十进制数的值。如MAC地址：00-80-F4-2D-17-95.贝耻匕CPU模块默认IP地址为：84.45.23.1490把PC电脑的网口IP地址设置与CPU模块IP地址在同一网段，如设置成84.45.23.98.然后
2、把PC电脑和CPU模块的以太网用网线连接。在按电脑徽标键+R键弹出“运行”栏输入*,cmd确定。在DOS窗口输入uping84.45.23,149,1,如果能够Ping通说明CPU模块可以和PC电脑进行以太网连接。不能ping通需要检查网线和电脑IP地址设置，3、打开UnityPrO软件,点击菜单中“PLC”-标准模式“，再点击“PLC”-设置地址设置PLC地址为：84.45.23.149,介质选择“TCPIP，然后测试连接，如果通讯连接正常点击确定。再点击菜单中“ PLC” - “连接”这样在软件下方可以看到PC电脑已经和PLC连接上。4、修改IP地址，在软件中使用默认IP地址连接上PLC的

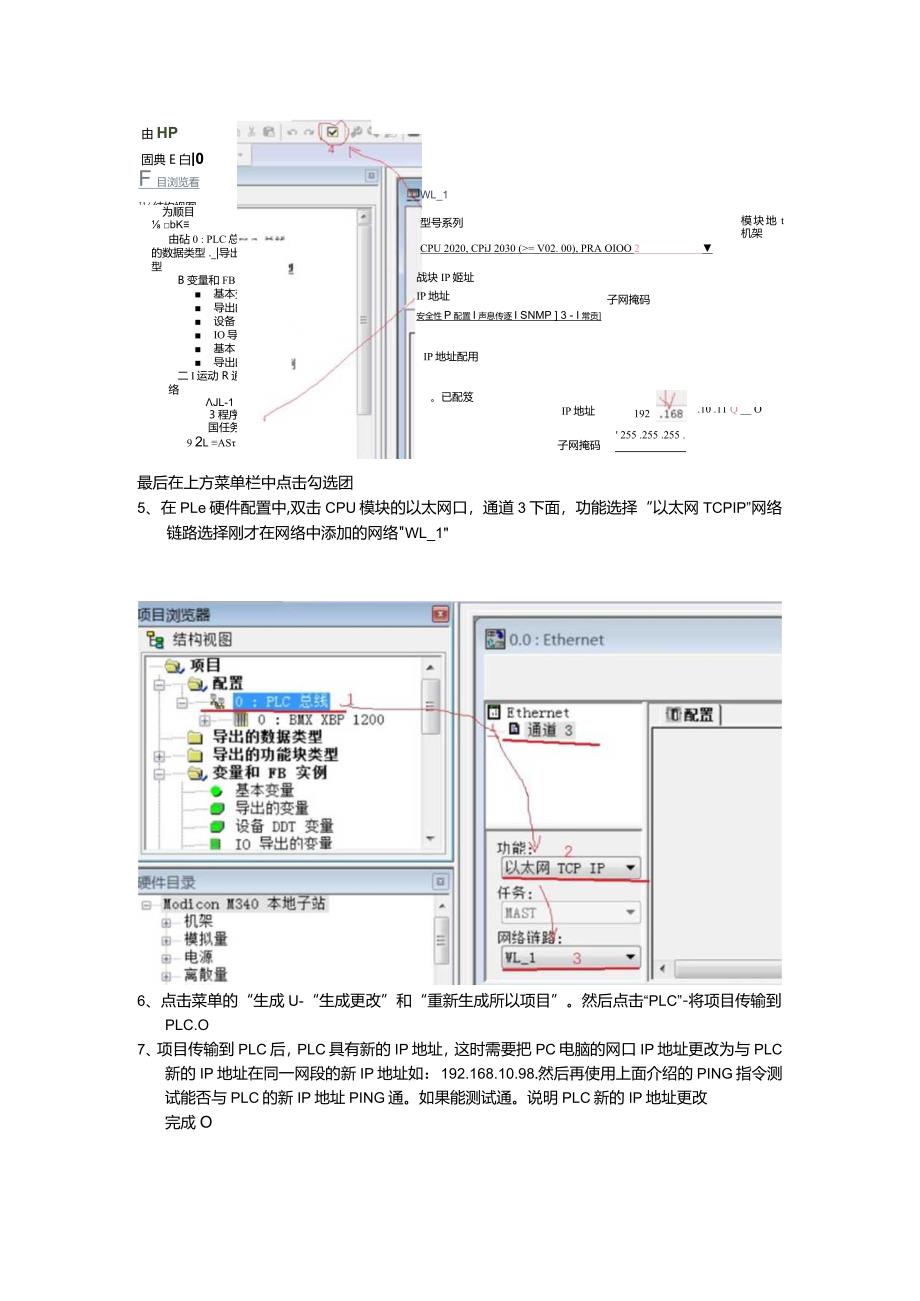

3、CPU模块后，点击左侧项目浏览 器树图中的“通讯-网络-新建网络，弹出窗口网络列表选择“以太网”更改名称为 WL_1” .注意此处名称不能用中文。泪浏埴霸回结构视图由 J PLC总线 I-J导出的数据类型导出的功能块类型Jz变量和FB实例基本变量导出的变量&设备DDT变量 IO导出的变量基本FB实例导出的FB实例运动U网络Ud程序一&任务* to.IAST然后双击名称为“WL”网络，弹出网络设置窗口。在窗口中在型号系列中选择CPU型号, 然后点击下面的IP配置，设置新的IP地址为：192.168.10.il,子网掩码：255.255.255.0由HP固典E白|0F目浏览看1结构视图为顺目 bK
4、由砧0 : PLC总线 二I导出的数据类型 ._|导出的功能块类型B变量和FB实例 基本变量 导出的变量 设备DDT变量 IO导出的变量 基本FB实例 导出的FB实例二I运动 R通讯 S-曰网络JL-1 13程序国任务9 2l ASWL_1IP地址配用。已配笈战块IP姬址IP地址型号系列CPU 2020, CPiJ 2030 (= V02. 00), PRA OIOO 2子网掩码安全性P配置I声息传逐I SNMP 3 - I常贡IP地址子网掩码模块地t 机架192.10 .11 Q _ O 255 .255 .255 .最后在上方菜单栏中点击勾选团5、在PLe硬件配置中,双击CPU模块的以太网口，通道3下面，功能选择“以太网TCPIP”网络链路选择刚才在网络中添加的网络WL_16、点击菜单的“生成U-“生成更改”和“重新生成所以项目”。然后点击“PLC”-将项目传输到PLC.O7、项目传输到PLC后，PLC具有新的IP地址，这时需要把PC电脑的网口IP地址更改为与PLC新的IP地址在同一网段的新IP地址如：192.168.10.98.然后再使用上面介绍的PING指令测试能否与PLC的新IP地址PING通。如果能测试通。说明PLC新的IP地址更改完成O
