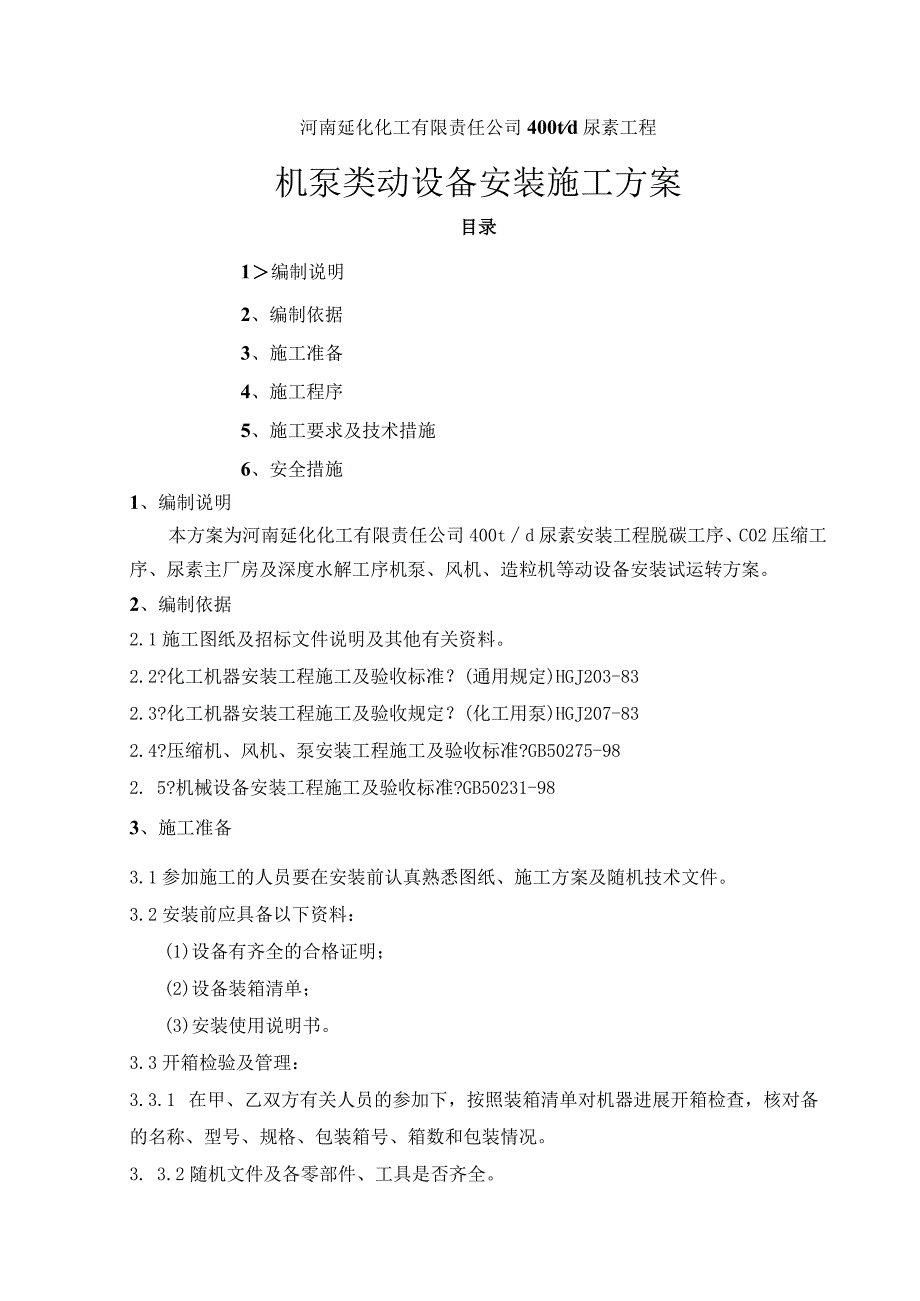

1、河南延化化工有限责任公司400td尿素工程机泵类动设备安装施工方案目录1编制说明2、编制依据3、施工准备4、施工程序5、施工要求及技术措施6、安全措施1、编制说明本方案为河南延化化工有限责任公司400td尿素安装工程脱碳工序、C02压缩工序、尿素主厂房及深度水解工序机泵、风机、造粒机等动设备安装试运转方案。2、编制依据2.1施工图纸及招标文件说明及其他有关资料。2.2?化工机器安装工程施工及验收标准？(通用规定)HGJ203-832.3?化工机器安装工程施工及验收规定？(化工用泵)HGJ207-832.4?压缩机、风机、泵安装工程施工及验收标准?GB50275-982. 5?机械设备安装工程施

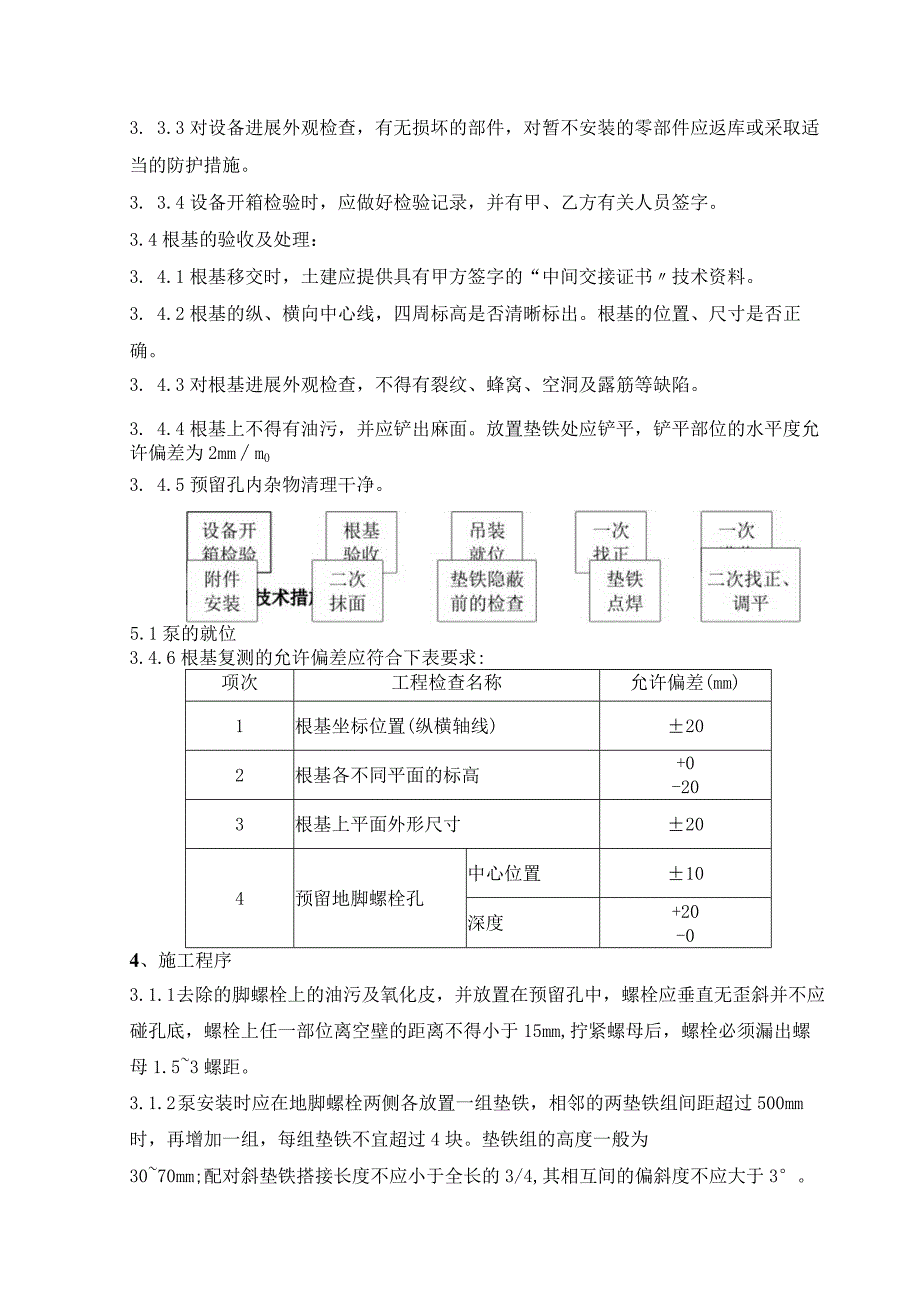

2、工及验收标准?GB50231-983、施工准备3.1参加施工的人员要在安装前认真熟悉图纸、施工方案及随机技术文件。3.2安装前应具备以下资料：(1)设备有齐全的合格证明；(2)设备装箱清单；(3)安装使用说明书。3.3开箱检验及管理：3.3.1 在甲、乙双方有关人员的参加下，按照装箱清单对机器进展开箱检查，核对备的名称、型号、规格、包装箱号、箱数和包装情况。3. 3.2随机文件及各零部件、工具是否齐全。3. 3.3对设备进展外观检查，有无损坏的部件，对暂不安装的零部件应返库或采取适当的防护措施。3. 3.4设备开箱检验时，应做好检验记录，并有甲、乙方有关人员签字。3.4根基的验收及处理：3.
3、4.1根基移交时，土建应提供具有甲方签字的“中间交接证书技术资料。3. 4.2根基的纵、横向中心线，四周标高是否清晰标出。根基的位置、尺寸是否正确。3. 4.3对根基进展外观检查，不得有裂纹、蜂窝、空洞及露筋等缺陷。3. 4.4根基上不得有油污，并应铲出麻面。放置垫铁处应铲平，铲平部位的水平度允许偏差为2mmm03. 4.5预留孔内杂物清理干净。5.1泵的就位3.4.6根基复测的允许偏差应符合下表要求:项次工程检查名称允许偏差(mm)1根基坐标位置(纵横轴线)202根基各不同平面的标高+0-203根基上平面外形尺寸204预留地脚螺栓孔中心位置10深度+20-04、施工程序3.1.1 去除的脚螺

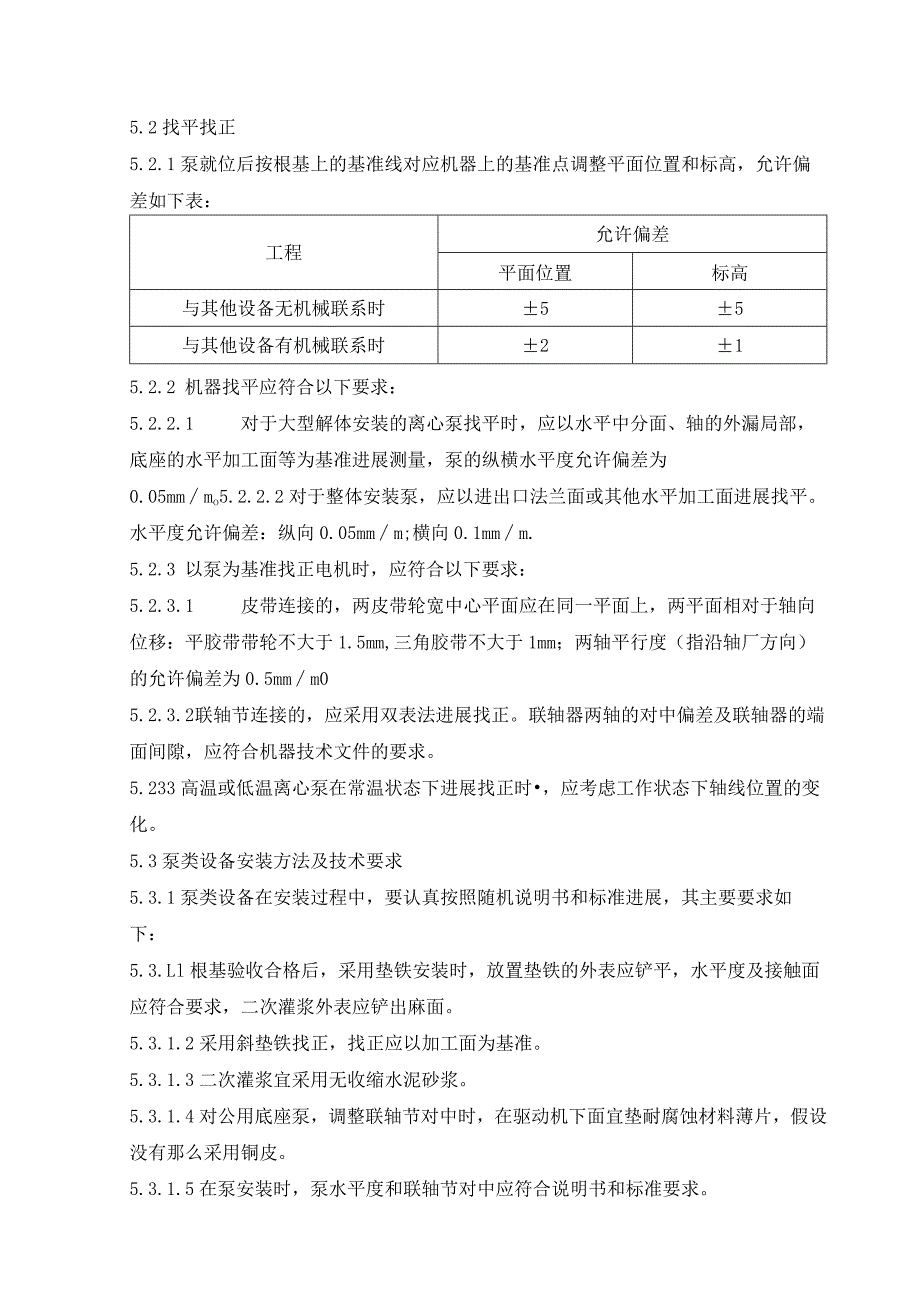

4、栓上的油污及氧化皮，并放置在预留孔中，螺栓应垂直无歪斜并不应碰孔底，螺栓上任一部位离空壁的距离不得小于15mm,拧紧螺母后，螺栓必须漏出螺母1.53螺距。3.1.2 泵安装时应在地脚螺栓两侧各放置一组垫铁，相邻的两垫铁组间距超过500mm时，再增加一组，每组垫铁不宜超过4块。垫铁组的高度一般为3070mm;配对斜垫铁搭接长度不应小于全长的3/4,其相互间的偏斜度不应大于3。5.2找平找正5.2.1泵就位后按根基上的基准线对应机器上的基准点调整平面位置和标高，允许偏差如下表：工程允许偏差平面位置标高与其他设备无机械联系时55与其他设备有机械联系时215.2.2 机器找平应符合以下要求：5.2.2
5、.1 对于大型解体安装的离心泵找平时，应以水平中分面、轴的外漏局部，底座的水平加工面等为基准进展测量，泵的纵横水平度允许偏差为0.05mmmo5.2.2.2对于整体安装泵，应以进出口法兰面或其他水平加工面进展找平。水平度允许偏差：纵向0.05mmm;横向0.1mmm.5.2.3 以泵为基准找正电机时，应符合以下要求：5.2.3.1 皮带连接的，两皮带轮宽中心平面应在同一平面上，两平面相对于轴向位移：平胶带带轮不大于1.5mm,三角胶带不大于1mm；两轴平行度（指沿轴厂方向）的允许偏差为0.5mmm05.2.3.2 联轴节连接的，应采用双表法进展找正。联轴器两轴的对中偏差及联轴器的端面间隙，应符
6、合机器技术文件的要求。5.233高温或低温离心泵在常温状态下进展找正时，应考虑工作状态下轴线位置的变化。5.3泵类设备安装方法及技术要求5.3.1泵类设备在安装过程中，要认真按照随机说明书和标准进展，其主要要求如下：5.3.Ll根基验收合格后，采用垫铁安装时，放置垫铁的外表应铲平，水平度及接触面应符合要求，二次灌浆外表应铲出麻面。5.3.1.2采用斜垫铁找正，找正应以加工面为基准。5.3.1.3二次灌浆宜采用无收缩水泥砂浆。5.3.1.4对公用底座泵，调整联轴节对中时，在驱动机下面宜垫耐腐蚀材料薄片，假设没有那么采用铜皮。5.3.1.5在泵安装时，泵水平度和联轴节对中应符合说明书和标准要求。5
7、.3.1.6具有机械密封的离心泵，单体试车时应用假填料机械密封，并在泵口加锥体滤网，以防损坏密封口，待试车合格后，化工投料前更换正式机械密封。5.3.2泵类设备试运转5.3.2.1泵试运转前应按说明书要求参加规定标号、数量的润滑油，并检查各部位有无松动现象。5.3.2.2泵试运转过程中，转子及各运动部位应运转正常，不得有异常声响和摩擦现象。5.3.2.3试运转时，滑动轴承的温度不应大于70：滚动轴承的温度不应大于80：特殊轴承温度应符合设备技术文件的规定。5.3.2.4泵在额定工况点连续试运转时间不应小于4小时，其它特殊要求的泵试运转时间应符合设备技术文件的规定，泵停车后，应及时放尽泵内积存的
8、液体，防止锈蚀或断裂。5.4风机安装5.4.1风机的安装其根基、消音装置和防震装置应符合设备技术文件要求。5.4.2风机的清洁应将机壳和轴承箱拆开并清洗转子、轴承箱体和轴承。5.4.3风机轴承箱的找正应与底座严密结合，整体安装的轴承箱的纵、横向安装水平偏差不应大于0.1/1000,其测量应在轴承箱中分面上进展，如是左右分开式的轴承箱，每个轴承箱中分面的纵向安装水平偏差不应大于004/1000,横向安装水平偏差不应大于0.08/1000,而主轴轴颈处的安装水平偏差不应大于O.041000o5.4.4电动机与风机找正时，两半联轴器之间的问隙,应符合设备技术文件规定,对具有滑动轴承电动机，应在测定电
9、动机转子的磁力中的位置后再确定联轴器的间隙，起联轴器径向位移不应大于0.025min轴向倾斜度不应大于0.21000o5.4.5风机的试运转5.4.5.1风机试运转前，应按规定加注润滑油，盘动转子不得有刮碰现象，并关闭进气调节门。5.4.5.2风机试运转正常后，首先进展调节门开度为05之间的小负荷运转，时间不小于20min,待小负荷运转正常后，再逐渐开大调节门，直至规定负荷为止，连续运转时间不得小于2h。5.4.3.3试运转中，滚动轴承温升不得超过环境温度40,滑动轴承温度不得超过65,轴承部位的振动速度有效值不应大于6.3mso5.5造粒机安装5.5.1安装造粒机，使喷头对准塔中，校正造粒机
10、旋转支架，垂直紧固地脚螺栓,试转旋转支架，使其轻松、平稳、锁紧。5 .5.2安装造粒机及过滤器时，为防止造粒机旋转时电机尾部与过滤器碰撞，造粒机中心到过滤器中心距为Iloonb并使过滤器与0-A中心连线成55,35。角布置。6 .安全施工措施6.1 参加施工人员必须严格遵守各项安全操作规程。6.2 配管时严禁与泵强行组对，管道的重量不能加在泵体上。6.3 解体时对各零部件应认真标记，妥善保管，严防丧失，并应尽快回装。6.4 划定试车区域，无关人员不得入内。6.5 成立试车领导小组，甲乙双方应有组织地共同完成试车任务。6.6 泵试运转期间出现异常应及时停车检查，不得在泵运行期间进展维修工作。6.
11、7 参加试车人员必须坚守岗位，不得无故离岗。6.8 其他未明事项按?炼油、化工施工安全规程?SH3505-99的有关规定执行。机泵安装一览表位号名称规格型号数量备注P0201贫液泵HD600-180X23P0202地下泵JINB65-40-2001P0203稀液泵3TA-12.5/12.51P0204稀液泵JIN50-32-1602C0202气提风机9-26-6.3A2C0201真解风机L62LD2C0302罗茨鼓风机SSR-652P0401液氨泵3YA-29/22-T2P0402一甲泵3JA-16/22T2P0403冲洗水泵3ZY-3/251P0405二甲泵3JA-7.5/2.5-T2P0406氨水泵3AS-5.5/2.5-T2P0407尿液泵JINB65-40-2001P0409蒸发冷凝液泵JINB50-32-2002P0410解吸泵JINB65-40-2002P0411尾吸泵JINB65-40-2002POl12蒸汽冷凝液泵JINB65-40-2502C0401空压机WP602P0404循环水泵SG200-250(I)2P0408熔融泵RB60-40-2502P0601AB水解器给料泵3JA-252.5-T2
