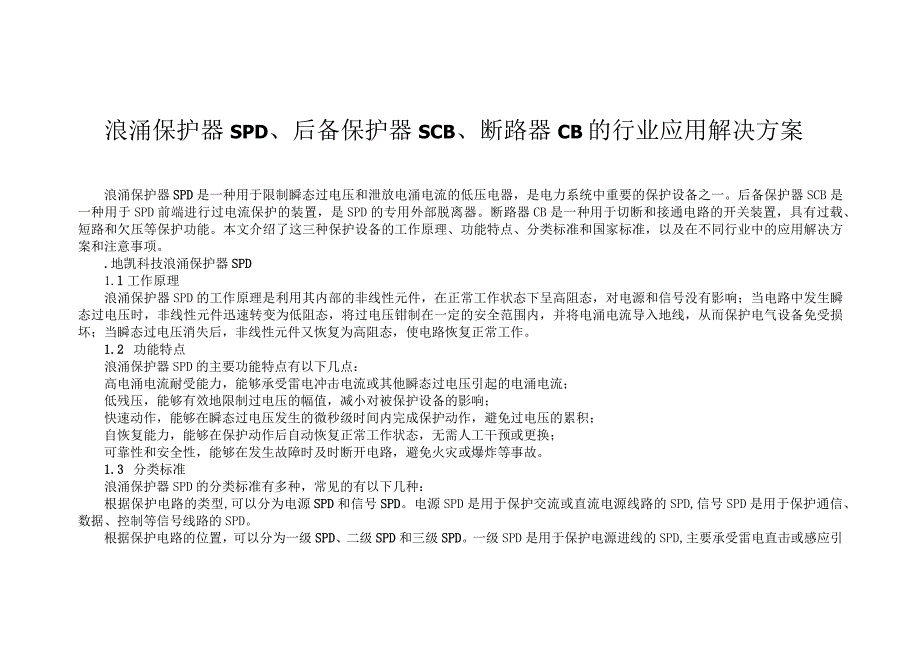

1、浪涌保护器SPD、后备保护器SCB、断路器CB的行业应用解决方案浪涌保护器SPD是一种用于限制瞬态过电压和泄放电涌电流的低压电器，是电力系统中重要的保护设备之一。后备保护器SCB是一种用于SPD前端进行过电流保护的装置，是SPD的专用外部脱离器。断路器CB是一种用于切断和接通电路的开关装置，具有过载、短路和欠压等保护功能。本文介绍了这三种保护设备的工作原理、功能特点、分类标准和国家标准，以及在不同行业中的应用解决方案和注意事项。.地凯科技浪涌保护器SPD1.l工作原理浪涌保护器SPD的工作原理是利用其内部的非线性元件，在正常工作状态下呈高阻态，对电源和信号没有影响；当电路中发生瞬态过电压时，非
2、线性元件迅速转变为低阻态，将过电压钳制在一定的安全范围内，并将电涌电流导入地线，从而保护电气设备免受损坏；当瞬态过电压消失后，非线性元件又恢复为高阻态，使电路恢复正常工作。1.2 功能特点浪涌保护器SPD的主要功能特点有以下几点：高电涌电流耐受能力，能够承受雷电冲击电流或其他瞬态过电压引起的电涌电流；低残压，能够有效地限制过电压的幅值，减小对被保护设备的影响；快速动作，能够在瞬态过电压发生的微秒级时间内完成保护动作，避免过电压的累积；自恢复能力，能够在保护动作后自动恢复正常工作状态，无需人工干预或更换；可靠性和安全性，能够在发生故障时及时断开电路，避免火灾或爆炸等事故。1.3 分类标准浪涌保护

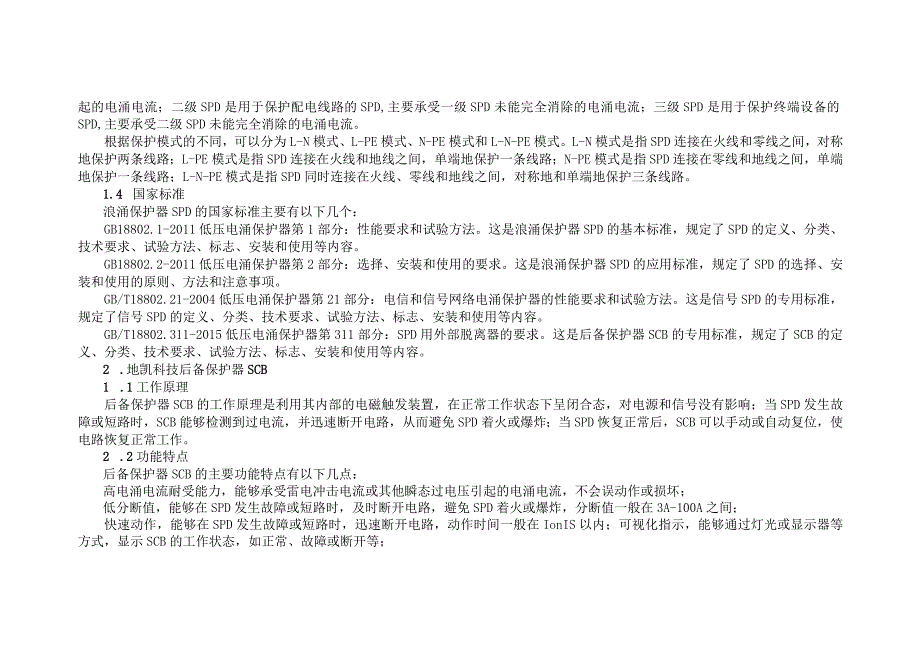

3、器SPD的分类标准有多种，常见的有以下几种：根据保护电路的类型,可以分为电源SPD和信号SPD。电源SPD是用于保护交流或直流电源线路的SPD,信号SPD是用于保护通信、数据、控制等信号线路的SPD。根据保护电路的位置，可以分为一级SPD、二级SPD和三级SPD。一级SPD是用于保护电源进线的SPD,主要承受雷电直击或感应引起的电涌电流；二级SPD是用于保护配电线路的SPD,主要承受一级SPD未能完全消除的电涌电流；三级SPD是用于保护终端设备的SPD,主要承受二级SPD未能完全消除的电涌电流。根据保护模式的不同，可以分为L-N模式、L-PE模式、N-PE模式和L-N-PE模式。L-N模式是指
4、SPD连接在火线和零线之间，对称地保护两条线路；L-PE模式是指SPD连接在火线和地线之间，单端地保护一条线路；N-PE模式是指SPD连接在零线和地线之间，单端地保护一条线路；L-N-PE模式是指SPD同时连接在火线、零线和地线之间，对称地和单端地保护三条线路。1.4 国家标准浪涌保护器SPD的国家标准主要有以下几个：GB18802.1-2011低压电涌保护器第1部分：性能要求和试验方法。这是浪涌保护器SPD的基本标准，规定了SPD的定义、分类、技术要求、试验方法、标志、安装和使用等内容。GB18802.2-2011低压电涌保护器第2部分：选择、安装和使用的要求。这是浪涌保护器SPD的应用标准
5、，规定了SPD的选择、安装和使用的原则、方法和注意事项。GB/T18802.21-2004低压电涌保护器第21部分：电信和信号网络电涌保护器的性能要求和试验方法。这是信号SPD的专用标准，规定了信号SPD的定义、分类、技术要求、试验方法、标志、安装和使用等内容。GB/T18802.311-2015低压电涌保护器第311部分：SPD用外部脱离器的要求。这是后备保护器SCB的专用标准，规定了SCB的定义、分类、技术要求、试验方法、标志、安装和使用等内容。2 .地凯科技后备保护器SCB1 .1工作原理后备保护器SCB的工作原理是利用其内部的电磁触发装置，在正常工作状态下呈闭合态，对电源和信号没有影响
6、；当SPD发生故障或短路时，SCB能够检测到过电流，并迅速断开电路，从而避免SPD着火或爆炸；当SPD恢复正常后，SCB可以手动或自动复位，使电路恢复正常工作。2 .2功能特点后备保护器SCB的主要功能特点有以下几点：高电涌电流耐受能力，能够承受雷电冲击电流或其他瞬态过电压引起的电涌电流，不会误动作或损坏；低分断值，能够在SPD发生故障或短路时，及时断开电路，避免SPD着火或爆炸，分断值一般在3A-100A之间；快速动作，能够在SPD发生故障或短路时，迅速断开电路，动作时间一般在IonIS以内；可视化指示，能够通过灯光或显示器等方式，显示SCB的工作状态，如正常、故障或断开等；可远程控制，能够

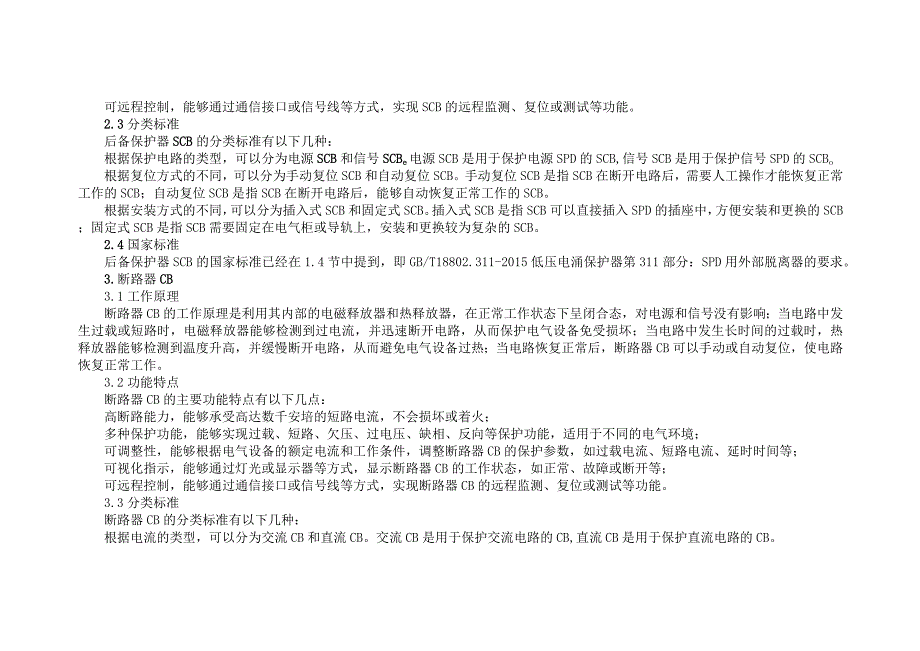

7、通过通信接口或信号线等方式，实现SCB的远程监测、复位或测试等功能。2.3分类标准后备保护器SCB的分类标准有以下几种：根据保护电路的类型，可以分为电源SCB和信号SCBe电源SCB是用于保护电源SPD的SCB,信号SCB是用于保护信号SPD的SCBo根据复位方式的不同，可以分为手动复位SCB和自动复位SCB。手动复位SCB是指SCB在断开电路后，需要人工操作才能恢复正常工作的SCB；自动复位SCB是指SCB在断开电路后，能够自动恢复正常工作的SCB。根据安装方式的不同，可以分为插入式SCB和固定式SCB。插入式SCB是指SCB可以直接插入SPD的插座中，方便安装和更换的SCB；固定式SCB是
8、指SCB需要固定在电气柜或导轨上，安装和更换较为复杂的SCB。2.4国家标准后备保护器SCB的国家标准已经在1.4节中提到，即GB/T18802.311-2015低压电涌保护器第311部分：SPD用外部脱离器的要求。3.断路器CB3.1工作原理断路器CB的工作原理是利用其内部的电磁释放器和热释放器，在正常工作状态下呈闭合态，对电源和信号没有影响；当电路中发生过载或短路时，电磁释放器能够检测到过电流，并迅速断开电路，从而保护电气设备免受损坏；当电路中发生长时间的过载时，热释放器能够检测到温度升高，并缓慢断开电路，从而避免电气设备过热；当电路恢复正常后，断路器CB可以手动或自动复位，使电路恢复正常
9、工作。3.2功能特点断路器CB的主要功能特点有以下几点：高断路能力，能够承受高达数千安培的短路电流，不会损坏或着火；多种保护功能，能够实现过载、短路、欠压、过电压、缺相、反向等保护功能，适用于不同的电气环境；可调整性，能够根据电气设备的额定电流和工作条件，调整断路器CB的保护参数，如过载电流、短路电流、延时时间等；可视化指示，能够通过灯光或显示器等方式，显示断路器CB的工作状态，如正常、故障或断开等；可远程控制，能够通过通信接口或信号线等方式，实现断路器CB的远程监测、复位或测试等功能。3.3分类标准断路器CB的分类标准有以下几种：根据电流的类型，可以分为交流CB和直流CB。交流CB是用于保护
10、交流电路的CB,直流CB是用于保护直流电路的CB。根据电压的等级，可以分为低压CB和高压CB。低压CB是用于保护额定电压在100OV以下的电路的CB,高压CB是用于保护额定电压在100OV以上的电路的CBo根据断路介质的不同，可以分为空气CB、油CB、真空CB、气体CB和混合CB。空气CB是指利用空气作为断路介质的CB,油CB是指利用油作为断路介质的CB,真空CB是指利用真空作为断路介质的CB,气体CB是指利用气体作为断路介质的CB,混合CB是指利用两种或多种断路介质的CB。3.4国家标准断路器CB的国家标准主要有以下几个：GB/T14048.1-2016低压开关设备和控制设备第1部分：总则。
11、这是断路器CB的基本标准，规定了断路器CB的定义、分类、技术要求、试验方法、标志、安装和使用等内容。GB/T14048.2-2016低压开关设备和控制设备第2部分：断路器。这是断路器CB的专用标准，规定了断路器CB的定义、分类、技术要求、试验方法、标志、安装和使用等内容。GB/T1984-2015交流高压断路器。这是交流高压CB的专用标准，规定了交流高压CB的定义、分类、技术要求、试验方法、标志、安装和使用等内容。GB/T1985-2015交流高压隔离开关和接地开关。这是交流高压隔离开关和接地开关的专用标准，规定了交流高压隔离开关和接地开关的定义、分类、技术要求、试验方法、标志、安装和使用等内
12、容。4.地凯科技行业应用解决方案浪涌保护器SPD、后备保护器SCB、断路器CB是电力系统中常用的保护设备，它们在不同的行业中有不同的应用解决方案，以下举例说明：工业行业：工业行业中的电气设备，如电机、变频器、传感器、控制器等，都需要防止雷电或其他瞬态过电压的影响，因此需要安装SPD进行保护。同时，为了避免SPD发生故障或短路时引起火灾或爆炸，需要在SPD前端安装SCB进行后备保护。另外，为了保护电气设备免受过载、短路或欠压等异常情况的损坏，需要在电源线路上安装CB进行断路保护。一般情况下，可以选择电源SPD、电源SCB和低压CB作为工业行业的保护设备，根据电路的位置和条件，选择合适的保护级别和
13、保护模式。通信行业：通信行业中的电气设备，如交换机、路由器、服务器、天线等，都需要防止雷电或其他瞬态过电压的影响，因此需要安装SPD进行保护。同时，为了避免SPD发生故障或短路时引起火灾或爆炸，需要在SPD前端安装SCB进行后备保护。另外，为了保护电气设备免受过载、短路或欠压等异常情况的损坏，需要在电源线路上安装CB进行断路保护。一般情况下，可以选择信号SPD、信号SCB和低压CB作为通信行业的保护设备，根据电路的位置和条件，选择合适的保护级别和保护模式。医护行业：医护行业中的电气设备，如X光机、心电图仪、呼吸机等，都需要防止雷电或其他瞬态过电压的影响，因此需要安装SPD进行保护。同时，为了避免SPD发生故障或短路时引起火灾或爆炸，需要在SPD前端安装SCB进行后备保护。另外，为了保护电气设备免受过载、短路或欠压等异常情况的损坏，需要在电源线路上安装CB进行断路保护。一般情况下，可以选择电源SPD、电源SCB和低压CB作为医护行业的保护设备，根据电路的位置和条件，选择合适的保护级别和保护模式。地凯科技的浪涌保护器SPD、后备保护器SCB、断路器CB是电力系统中常用的保护设备，它们各有其工作原理、功能特点、分类标准和国家标准，需要根据不同的行业和应用场景，选择合适的保护设备和保护方案，以实现电气设备的安全和可靠运行。
