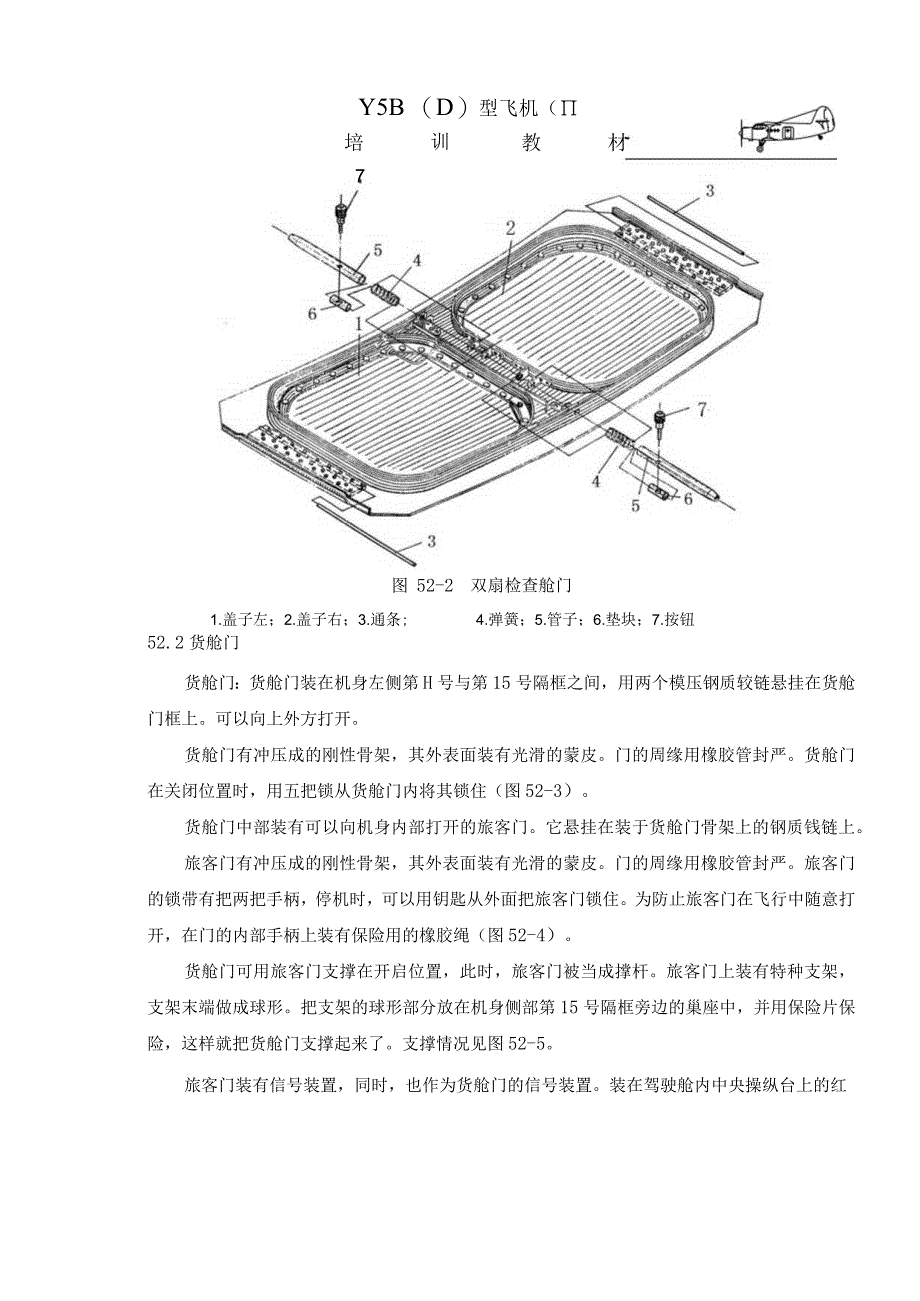

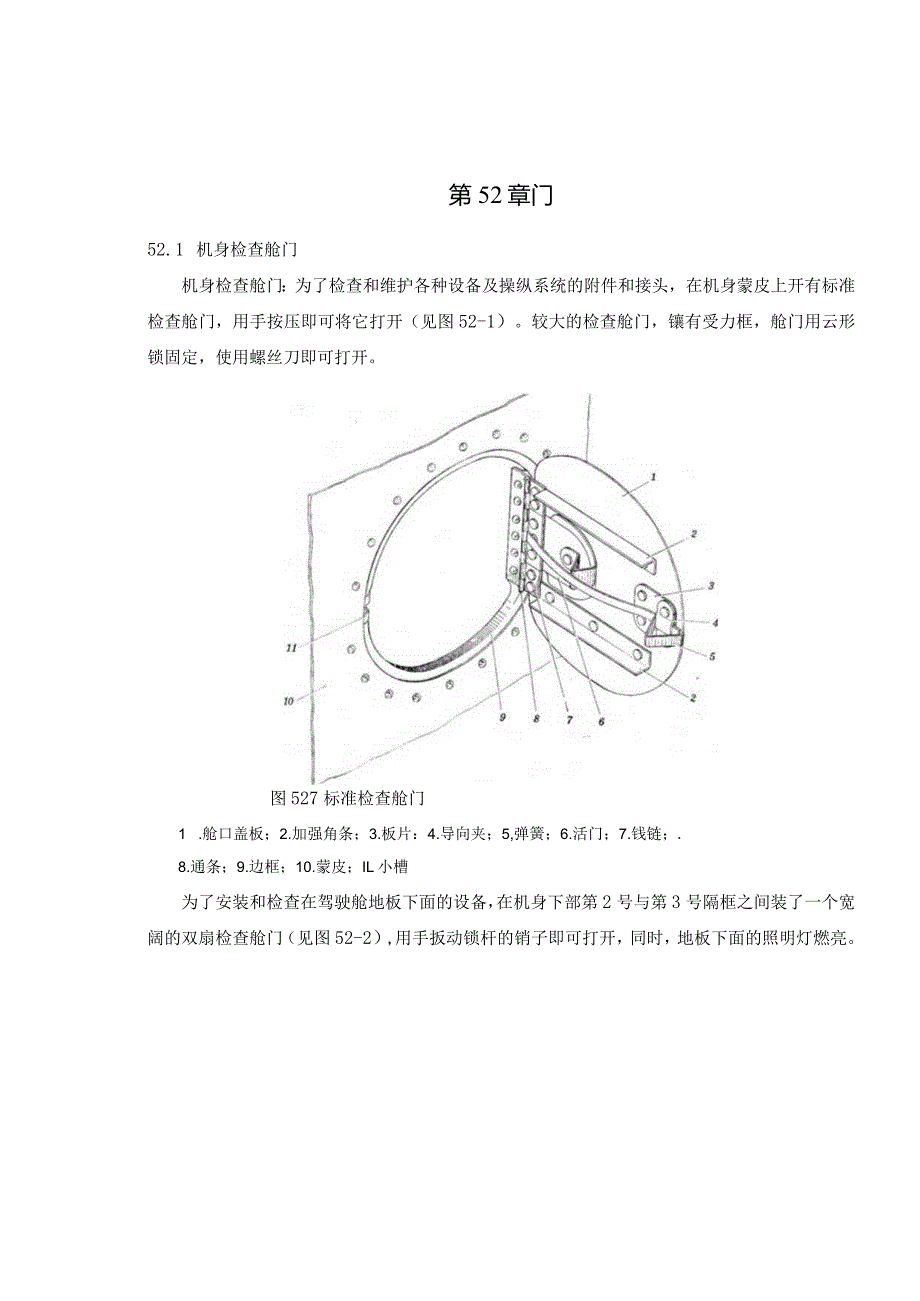

1、第52章门52.1 机身检查舱门机身检查舱门：为了检查和维护各种设备及操纵系统的附件和接头，在机身蒙皮上开有标准检查舱门，用手按压即可将它打开（见图52-1）。较大的检查舱门，镶有受力框，舱门用云形锁固定，使用螺丝刀即可打开。图527标准检查舱门1 .舱口盖板；2.加强角条；3.板片：4.导向夹；5,弹簧；6.活门；7.钱链；.8.通条；9.边框；10.蒙皮；IL小槽为了安装和检查在驾驶舱地板下面的设备，在机身下部第2号与第3号隔框之间装了一个宽阔的双扇检查舱门（见图52-2）,用手扳动锁杆的销子即可打开，同时，地板下面的照明灯燃亮。Y5B （D）型飞机（类）培训教材7双扇检查舱门图 52-2
2、1.盖子左；2.盖子右；3.通条;4.弹簧；5.管子；6.垫块；7.按钮52.2货舱门货舱门：货舱门装在机身左侧第H号与第15号隔框之间，用两个模压钢质较链悬挂在货舱门框上。可以向上外方打开。货舱门有冲压成的刚性骨架，其外表面装有光滑的蒙皮。门的周缘用橡胶管封严。货舱门在关闭位置时，用五把锁从货舱门内将其锁住（图52-3）。货舱门中部装有可以向机身内部打开的旅客门。它悬挂在装于货舱门骨架上的钢质钱链上。旅客门有冲压成的刚性骨架，其外表面装有光滑的蒙皮。门的周缘用橡胶管封严。旅客门的锁带有把两把手柄，停机时，可以用钥匙从外面把旅客门锁住。为防止旅客门在飞行中随意打开，在门的内部手柄上装有保险用的

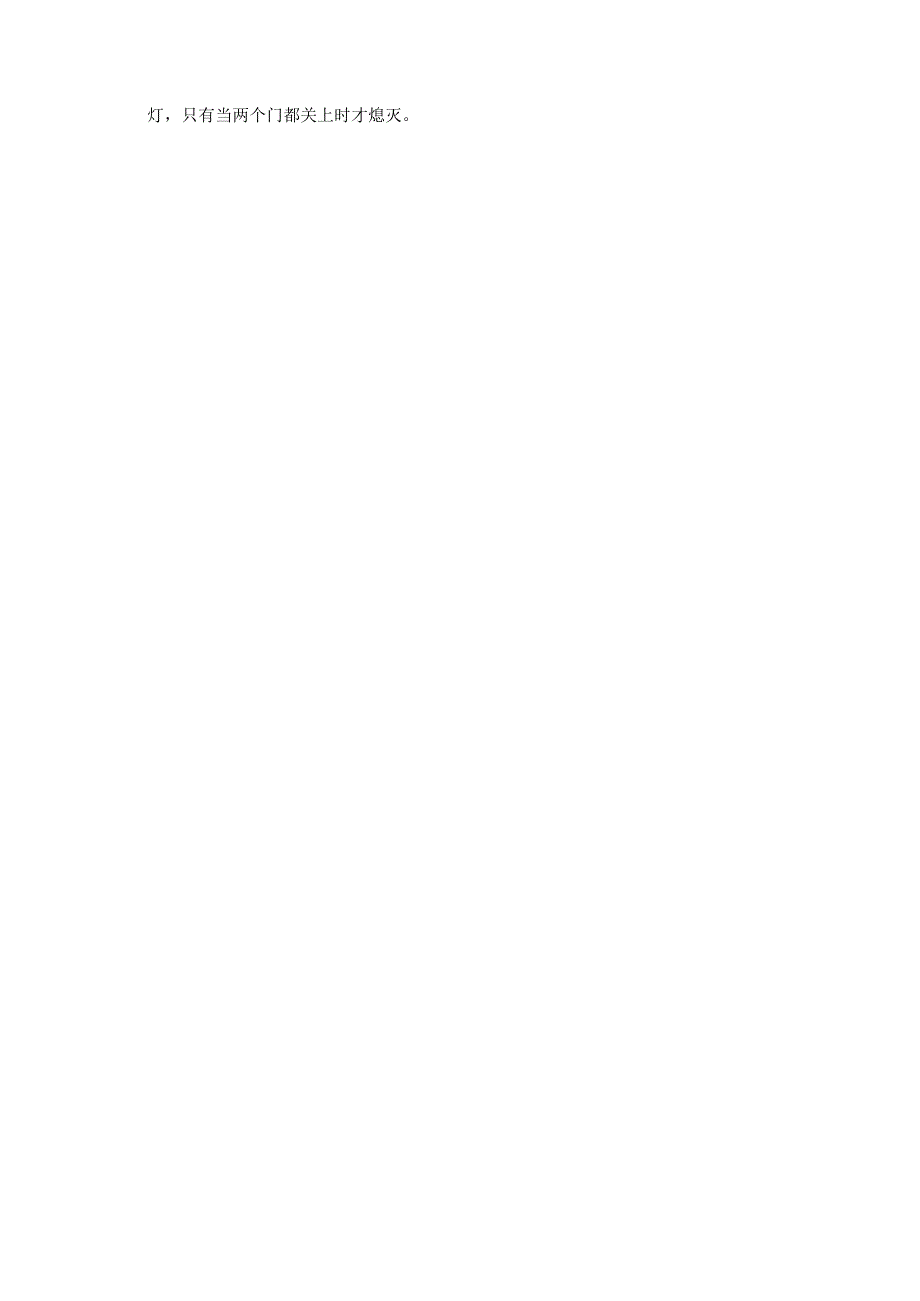

3、橡胶绳（图52-4）。货舱门可用旅客门支撑在开启位置，此时，旅客门被当成撑杆。旅客门上装有特种支架，支架末端做成球形。把支架的球形部分放在机身侧部第15号隔框旁边的巢座中，并用保险片保险，这样就把货舱门支撑起来了。支撑情况见图52-5。旅客门装有信号装置，同时，也作为货舱门的信号装置。装在驾驶舱内中央操纵台上的红灯，只有当两个门都关上时才熄灭。Y5B(D)蛭抉莒(眯)筋叱一绊诲（外部视图）A-A6-613766-2V2113132=IVIII2177_1B图52-3货舱门1.骨架；2.蒙皮；3.货舱门锁；4.带条；5.货舱门下锁的安装；5T.支架；5-2.垫圈；5-3.手柄；5-4.垫圈；5-
4、5.螺母；5-6.罩盖；6.货舱门锁；6T.活动塞；6-2.弹簧；6-3.锁壳；6-4.手柄摇杆；6-5.手柄；6-6.垫圈、螺母、开口销；6-7.板；7.垫片；8.带条；9.蒙皮；10.垫板；IL骨架；12.盒形件；13.较接接头；14.连接板；15.带条；16.垫板；17.较链；18.锁槽;19.垫板；20.垫板；21.连接板；22.管子；23.带条；24.垫板；25.锁钉、垫圈；26.螺钉；27.平头轴、开口销；28、29.螺钉;30.垫圈；31.较链接头；32.角板。图52-4旅客门1.玻璃；2.环；3.螺钉；4.旅客门锁；4T.压缩弹簧；4-2.活动杆；4-3.接连片；4-4.弹簧锁
5、；4-5.螺钉、弹簧垫圈、螺母；4-6.螺钉、弹簧垫圈、螺母；4-7.手柄；4-8.锥形销；4-9.锁壳；470.活动塞；4T1.曲柄；4T2.盖板；5.带；6.较链；7.骨架；8.蒙皮；9.止动插座；10.螺母；IL平头螺钉；12.端头；13.减震块；14.螺钉、垫圈、螺母;15.垫圈；16.销钉；17.密封垫片：18.密封型料；19.螺钉、托板螺母；20.带；21.螺钉；22.管子；23.螺钉、托板螺母；24.减震件；25.钉、垫圈、螺母；26.角片；27.轴销、垫圈、开口销。图52-5打开状态的货舱门和旅客门1.第15号隔框的框板；2.尾舱门；3.可拆卸的梯；4.地板；5.旅客门蒙皮；6
6、.旅客门骨架；7.旅客门封严橡胶管；8.旅客门悬挂较链；9.货舱门；10.下锁；11.旅客门；12.货舱门框；13.货舱门骨架；14.货舱门锁扣旋转手柄；15.锁扣壳体;16.货舱门蒙皮；17.锁扣活动销；18.货舱门封严橡胶管；19.机身蒙皮；20.巢座；21.锁片；22.旅客门带球体的支架52.3门的检查与维护52.3.1客舱门(1)准备开启客舱门，用中性肥皂水将舱门清洁，并用棉纱擦干。取下舱门较链孔中的轴销上的开口销、垫圈，将轴销取出，最后取下客舱门。拧下门锁处的盖板与舱门连接的螺钉，使盖板能绕门锁曲柄转动。用煤油清洁与客/货舱门相匹配的较链及从较链上取下的轴销等标准件。用毛刷沾煤油从可
7、以转动的门锁盖板与门锁壳空隙中清洁锁的内部构件。(2)检查与维修用钥匙开启、关闭弹簧锁，检查有无卡滞现象，锁舌与活动塞的配合是否协调。检查弹簧锁与连接片的连接螺钉和连接片与蒙皮连接的钾钉有无脱落或松动，弹簧垫圈保险是否完好。检查锁壳及其内部的零件有无变形、裂纹、锈蚀或脱焊。如无问题，则在各活动部位涂ZL7-2润滑脂。如有问题，则需修理或更换。取下时，应先取下内侧手柄与曲柄紧配合的1:50锥形销GB117-A3X22及手柄、盖板。修理或更换后，再用新的1:50锥形销GBll7-A3X22将手柄与曲柄连接好。将舱门锁处的盖板放回原处，用螺钉固定好。检查手柄有无变形或锈蚀，固定是否牢固，相连的锥形销
8、有无松动或脱落。检查舱门上的蒙皮与骨架有无皱纹、裂纹、划伤、凹坑或锈蚀，钾钉有无松动或脱落，骨架焊接处有无开焊或裂纹。检查固定门锁的减震件外表面的包线有无断裂或破坏，里面的橡皮绳有无外露或断开，两端的固定圈、接耳是否牢固，固定螺钉有无锈蚀，冲点保险是否良好。检查在舱门顶部斜接的止动插座是否牢固，钾钉有无松动或脱落，止动插座有无变形或锈蚀，焊接处有无脱焊，其上用螺母固定的端头是否牢固。检查舱门下部用螺栓固定的减震块有无老化或裂纹，螺栓等标准件有无锈蚀，冲点保险是否完好。检查舱门下部通过螺钉、托板螺母固定的密封型料是否老化、裂纹或脱出，固定的托板螺母是否牢固，螺钉有无松动或锈蚀。检查舱门四周固定的
9、用1150航空橡胶制成的管子有无裂纹、撕裂、硬化或脱开，Y5B（D）型飞机（11类）培训教材连接的螺钉是否紧固，有无松动或锈蚀。检查舱门的钱链有无变形或锈蚀，连接卸钉有无松动或脱落。钱链中的轴销等标准件有无变形或锈蚀，如无问题，则在轴销表面涂ZL7-2润滑脂。（3）安装将舱门锁处的盖板放回原处，用螺钉固定好。在货舱门检查完毕后，再安装客舱门。将客舱门上的银链凹部与货舱门上较链凸部对准后，插入涂有润滑油的轴销，最后将垫圈、开口销GB91-1.5X10-Y放好。52.3.2货舱门（1）准备用中性肥皂水清洁货舱门内外表面，并用棉纱擦干。搬动黑色手柄，开启货舱门两侧与门框配合的4把锁；并将货舱门下部的
10、锁打开，使货舱门能绕着上部钱链接头中的平头轴转动。将两侧门锁中的开口销、螺母、垫圈取下，抽出活动塞，取出手柄及弹簧；并用煤油清洁弹簧、活动塞等零件及标准件。（2）检查与维修检查两侧的锁壳与舱门连接的钾钉有无松动或脱落，锁壳有无变形、裂纹或锈蚀。检查构成舱门两侧门锁的零件、标准件有无变形或锈蚀。检查手柄在手柄摇杆上的连接是否牢固，连接用的铝丝有无松动或脱出。如无问题，则在活动塞、弹簧及螺母孔中涂ZL7-2润滑脂，把两侧门锁装配好，最后用GB91-1.2X1.5-丫保险。检查两侧门锁运动是否灵活，有无卡滞现象。检查舱门下锁中的手柄转动是否灵活，有无卡滞现象。检查支架在舱门上固定是否牢固，钾钉有无松
11、动或脱落，焊接处有无脱焊，其他零件有无变形或锈蚀，螺母冲点保险是否完好。如有问题需拆卸零件时，应将螺母取下换新，重新冲点保险。检查货舱门蒙皮及骨架有无裂纹、皱纹、开焊、划伤、凹坑或锈蚀，钾钉有无松动或脱落。检查与客舱门相匹配的铁链有无变形或锈蚀，与骨架连接的钾钉有无松动或脱出。检查货舱门支撑用的罩子、盘形件、锁板、加强板有无变形或锈蚀，与蒙皮连接的钾钉有无松动或脱落，锁板滑动是否灵活，有无卡滞现象，连接是否牢固。检查舱门四周固定的用1150航空橡胶制成的管子有无裂纹、撕裂、硬化或脱开，螺钉有无锈蚀，固定是否牢固。将两侧的锁及舱门下部的锁关闭后，取下舱门上部与机身连接的一个较链里平头轴上的开口销、垫圈，抽出平头轴。用煤油清洁拆下的标准件及链链，用棉纱擦干。检查平头轴、较链有无变形、裂纹或锈蚀，较链接头的固定螺栓有无锈蚀或松动，保险是否完好。更换螺栓时，应用煤油将螺栓清洁干净，并涂ZL7-2润滑脂，重新保险。检查较链处的搭铁线是否完好，连接螺钉是否牢固。在清洗干净的平头轴表面上涂ZL7-2润滑脂穿入钱链孔中，放好垫圈，用开口销GB91-2X12-Y保险。用同样的方法拆装、检查另一个钱链里的平头轴。
