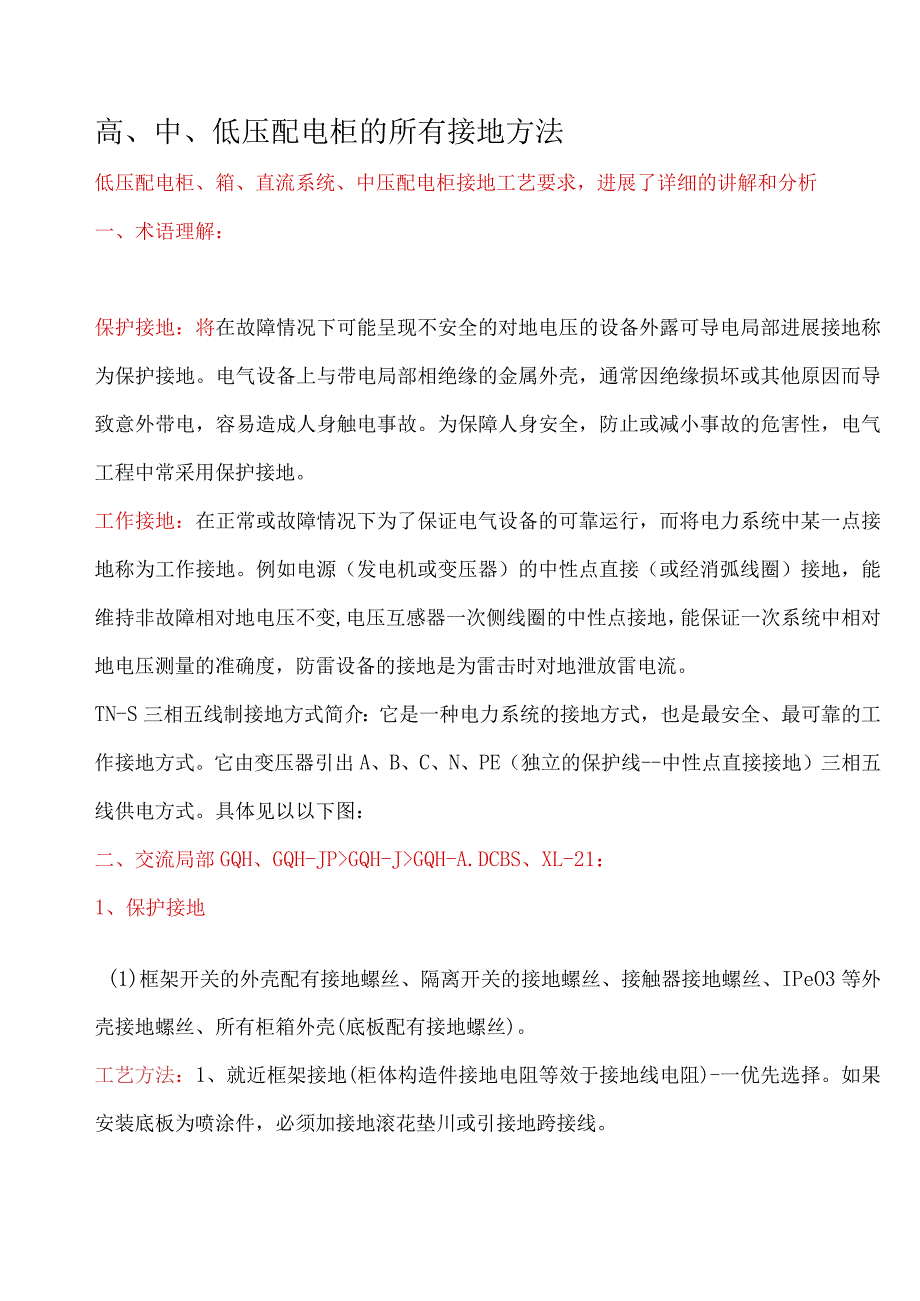

1、高、中、低压配电柜的所有接地方法低压配电柜、箱、直流系统、中压配电柜接地工艺要求，进展了详细的讲解和分析一、术语理解：保护接地：将在故障情况下可能呈现不安全的对地电压的设备外露可导电局部进展接地称为保护接地。电气设备上与带电局部相绝缘的金属外壳，通常因绝缘损坏或其他原因而导致意外带电，容易造成人身触电事故。为保障人身安全，防止或减小事故的危害性，电气工程中常采用保护接地。工作接地：在正常或故障情况下为了保证电气设备的可靠运行，而将电力系统中某一点接地称为工作接地。例如电源（发电机或变压器）的中性点直接（或经消弧线圈）接地，能维持非故障相对地电压不变,电压互感器一次侧线圈的中性点接地，能保证一次
2、系统中相对地电压测量的准确度，防雷设备的接地是为雷击时对地泄放雷电流。TN-S三相五线制接地方式简介：它是一种电力系统的接地方式，也是最安全、最可靠的工作接地方式。它由变压器引出A、B、C、N、PE（独立的保护线-中性点直接接地）三相五线供电方式。具体见以以下图：二、交流局部GQH、GQH-JPGQH-JGQH-A.DCBS、XL-21：1、保护接地(1)框架开关的外壳配有接地螺丝、隔离开关的接地螺丝、接触器接地螺丝、IPeO3等外壳接地螺丝、所有柜箱外壳(底板配有接地螺丝)。工艺方法：1、就近框架接地(柜体构造件接地电阻等效于接地线电阻)-一优先选择。如果安装底板为喷涂件，必须加接地滚花垫川

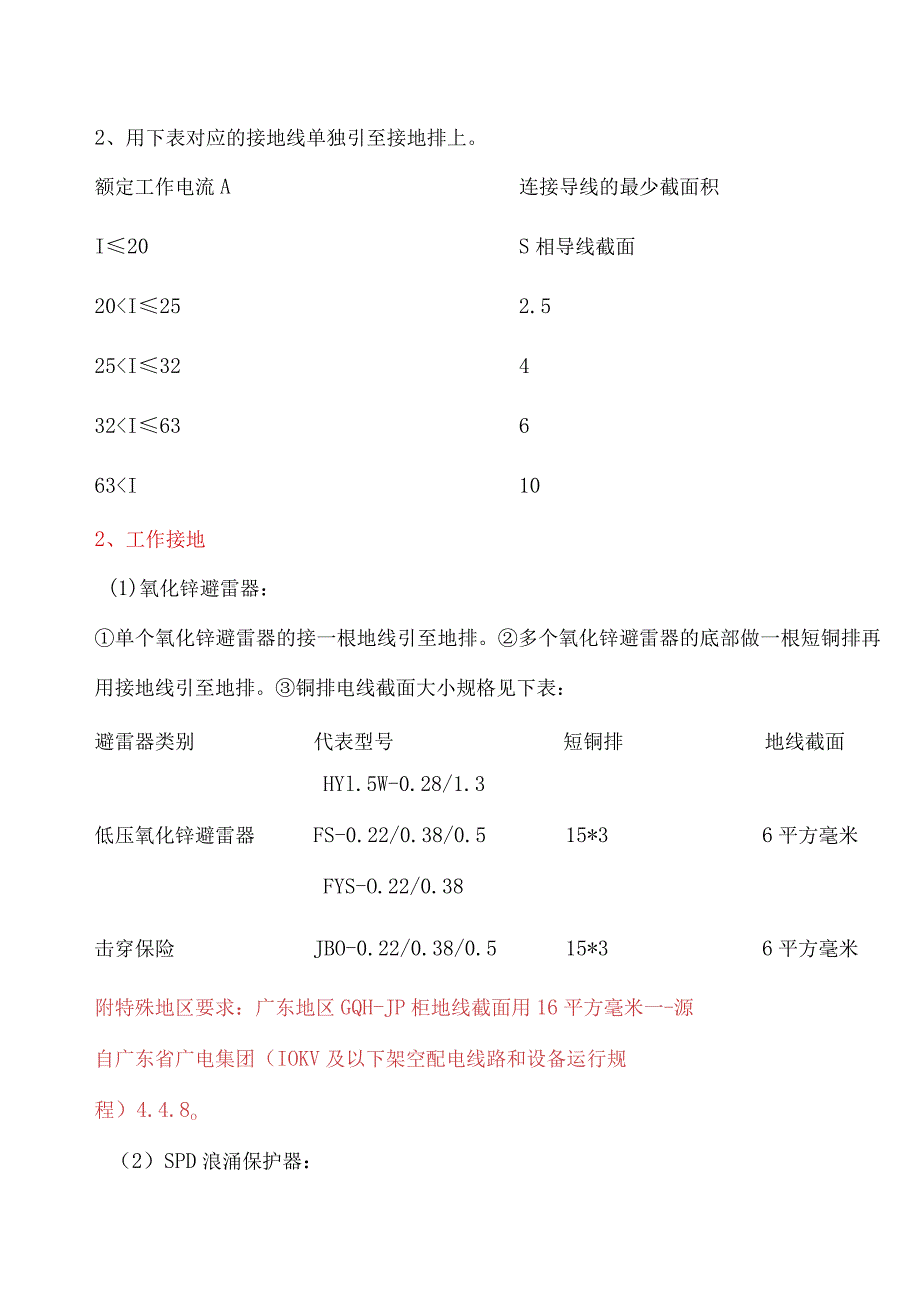

3、或引接地跨接线。2、用下表对应的接地线单独引至接地排上。额定工作电流A连接导线的最少截面积I20S相导线截面20I252.525I32432I63663I102、工作接地(1)氧化锌避雷器：单个氧化锌避雷器的接一根地线引至地排。多个氧化锌避雷器的底部做一根短铜排再用接地线引至地排。铜排电线截面大小规格见下表：避雷器类别代表型号短铜排地线截面HYl.5W-0.28/1.3低压氧化锌避雷器FS-0.22/0.38/0.515*36平方毫米FYS-O.22/0.38击穿保险JBO-0.22/0.38/0.515*36平方毫米附特殊地区要求：广东地区GQH-JP柜地线截面用16平方毫米一-源自广东省广

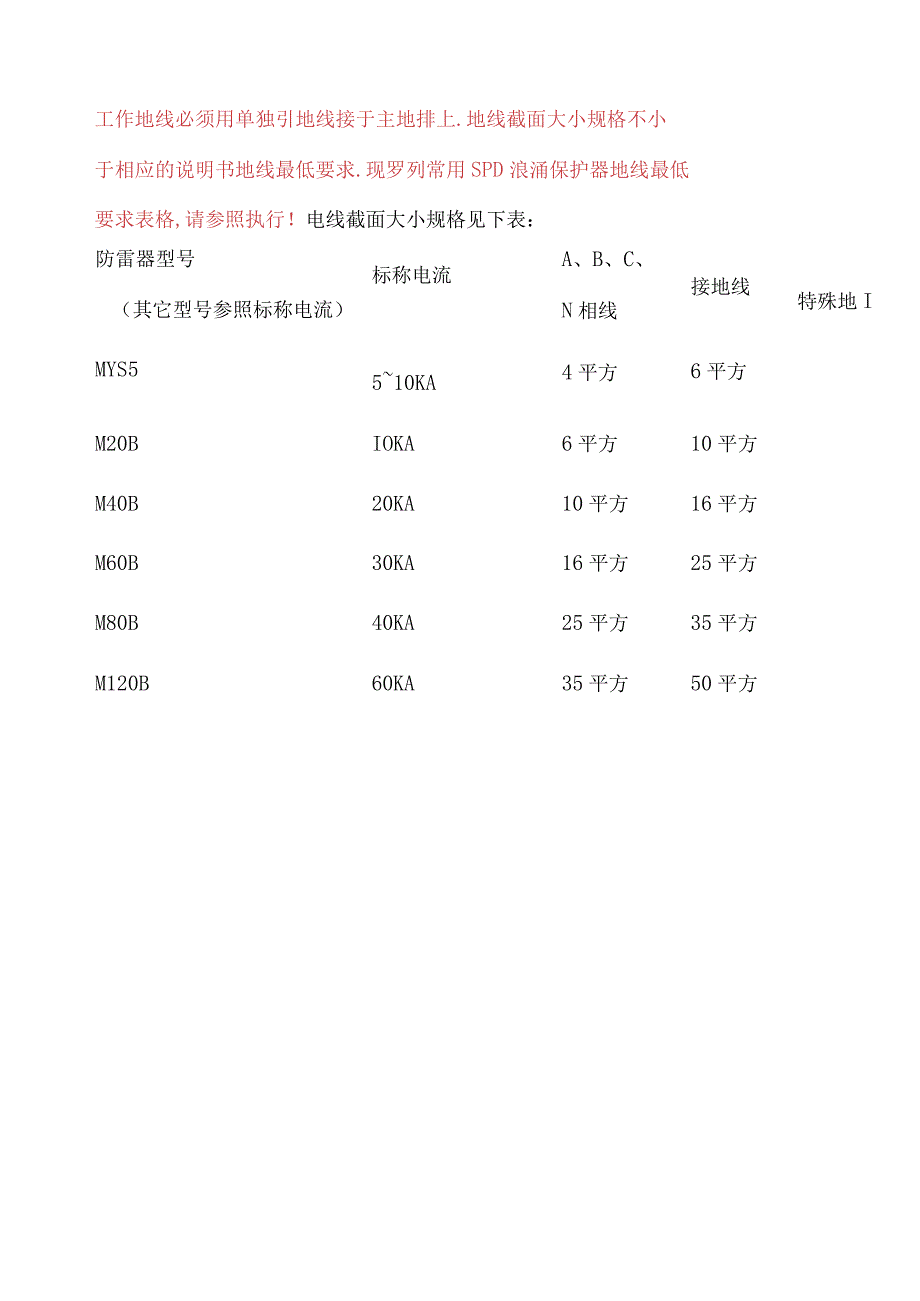

4、电集团（IOKV及以下架空配电线路和设备运行规程）4.4.8o（2）SPD浪涌保护器：工作地线必须用单独引地线接于主地排上.地线截面大小规格不小于相应的说明书地线最低要求.现罗列常用SPD浪涌保护器地线最低要求表格,请参照执行！电线截面大小规格见下表：防雷器型号（其它型号参照标称电流）MYS5标称电流510KAA、B、C、N相线4平方接地线6平方特殊地IM20BIOKA6平方10平方M40B20KA10平方16平方M60B30KA16平方25平方M80B40KA25平方35平方M120B60KA35平方50平方HYl. 5W-0. 28/1.325KA4平方6平方广东JIHY1.5W-0.28
5、/1.325K10平方16平方（3）低压电压互感器PT：工作地线必须用单独引地线接于主地排上.如果主边和副边同时需要接地可并接地线（压一个线耳不断开）引一根地线至主地排上。电线截面大小规格见下表：PT电压互感器类别代表型号地线引下线截面单个的.JDG4-0.5380/10030V不少于2.5mm2组合式JYH380V100V-32VA不少于25m而（4）电流互感器CT：接地线要求：黄绿双色绝缘地线、截面与Sl上用线一样且不小于2.5mm2o单个电流互感器CT抽屉单元：工艺方法：1、抽屉内就近接地（GCK、GCS.MNS等导轨压接式构造接地良好）。2、电流互感器S2接地线先引至二次插件再接到主地
6、排上（地区要求时考虑）。两相或三相电流互感器CT抽屉单元：工艺方法：1、抽屉内S2并接后再就近接地（GCK、GCS.MNS等导轨压接式构造接地良好）。2、电流互感器S2接地线并接后先引至二次插件再接到主地排上（地区要求时考虑）。GQH-A单个电流互感器CT单元：工艺方法：1、单元就近接地。2、分左右两边所有电流互感器S2接地线并接后再接到主地排上（地区要求时考虑）。GQH-A两相或三相电流互感器CT单元：工艺方法：1、单元就近接地。2、分左右两边所有电流互感器S2接地线并接后再接到主地排上（地区要求时考虑）。主柜或馈线总回路一组（24互感器）测量用电流互感器：工艺方法：1、电流互感器S2接地线
7、并接后再接到主地排上。附图示。主柜或馈线总回路一组（24互感器）计量用电流互感器：工艺方法：1、电流互感器S2接地线并接后再接到主地排上。（5）通讯屏蔽线地：工艺方法：1、就近接地。（目前的选择使用的方法）2、接地线引下至主地排上。（6）隔离变压器：工艺方法：1、隔离变副边严禁接地。（7）充电模块地线：工艺方法：1、就近接地。（目前的选择使用的方法）2、接地线引下至主地排上。三、直流局部GQH-D1、保护接地工艺方法：按低压交流系统工艺方法。2、工作接地（1）绝缘模块参考地：工艺方法：1、黄绿双色绝缘地线必须单独引地线接于主地排上。不小于2.5平方毫米。（2）通讯模模块正接地：工艺方法：1、黄
8、绿双色绝缘地线必须单独引地线接于主地排上。不小于相线截面。四、中压局部NXIEP-12地排工艺情况描述：IoKV中压柜电气系统和电器元件接地工艺要求高，主地排在柜底部横穿整个柜体并与外壳直接接触。每台柜内的分支地排由主地排分支而引至各单个接地点。主回路开关的外壳保护接地尽量使用铜排连接，只在转角活动处用软铜编织带连接。1、保护接地(1)真空断路器-有二种摩擦接地方式：工艺方法：一种是左右两边导轨摩擦式压接，两边并接铜排引至柜内分支铜排。另一种是底座磨擦压接,断路器底座下方的底座上有一个弹簧活动铜排机构，此处应采用编织带与柜内分支接地铜排连接。编织带截面不小于25mm2(2)接地刀：工艺方法：接
9、地刀两边有软铜线，是作接地用的，一般面对柜后左边接于分支地排上，右边接于机架上。(3)电压互感器PT外壳：工艺方法：1、用25平方铜编制带并接每个PT引至主接地排。2、利用外壳就近接地。(4)电流互感器CT外壳：工艺方法：1、用25平方铜编制带并接每个PT引至主接地排。2、利用外壳接地。(5)综保外壳：工艺方法：1、用不小于2.5平方双色地线引至控制小地排上再接至主接地排。2、利用外壳就近接地。(6)智能控制器接地端子：工艺方法：1、用不小于2.5平方双色地线引至控制小地排上再接至主接地排。2、利用外壳就近接地。(7)内外前后门：工艺方法：1、用不小于4平方透明裸导地线跨接,确保接地连续性。2、工作接地(1)避雷器：工艺方法：1、在一组避雷器的底部做一根不小于20*3地排再用接地线引至地排。(2) PT电压互感器N：分固定式和抽屉式两种安装方式工艺方法：1、每组PT电压互感器N用一根不小于4平方地线接引至抽屉内分支地排或直接引接至主地排。(3) CT电流互感器S2：工艺方法：1、每组CT电流互感器N用一根不小于4平方地线直接引接至主地排.
