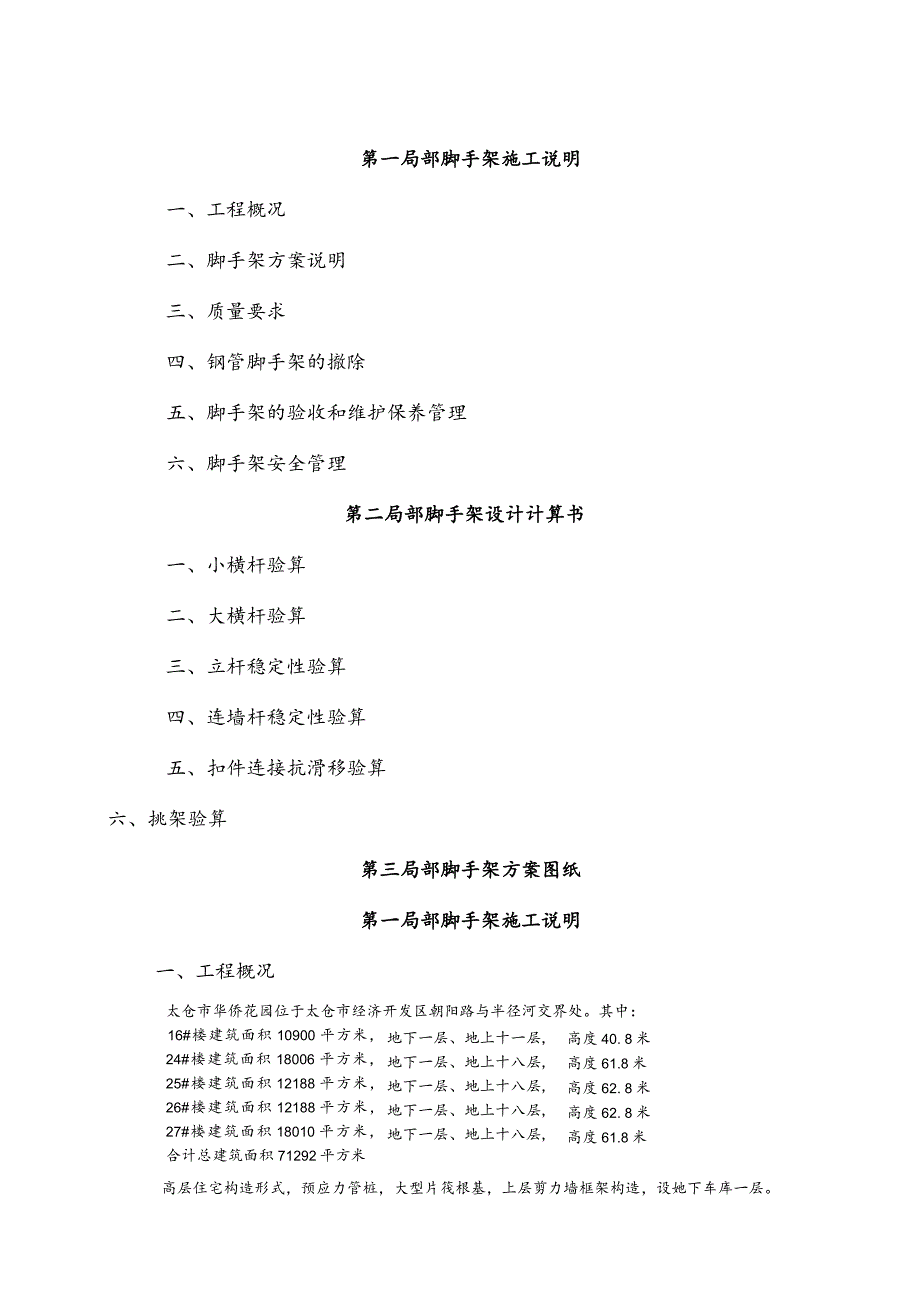

1、第一局部脚手架施工说明一、工程概况二、脚手架方案说明三、质量要求四、钢管脚手架的撤除五、脚手架的验收和维护保养管理六、脚手架安全管理第二局部脚手架设计计算书一、小横杆验算二、大横杆验算三、立杆稳定性验算四、连墙杆稳定性验算五、扣件连接抗滑移验算六、挑架验算第三局部脚手架方案图纸第一局部脚手架施工说明一、工程概况太仓市华侨花园位于太仓市经济开发区朝阳路与半径河交界处。其中：地下一层、地上十一层, 地下一层、地上十八层, 地下一层、地上十八层, 地下一层、地上十八层, 地下一层、地上十八层,高度40. 8米高度61.8米高度62. 8米高度62. 8米高度61.8米16#楼建筑面积10900平方米
2、，24#楼建筑面积18006平方米，25#楼建筑面积12188平方米，26#楼建筑面积12188平方米，27#楼建筑面积18010平方米，合计总建筑面积71292平方米高层住宅构造形式，预应力管桩，大型片筏根基，上层剪力墙框架构造，设她下车库一层。二、脚手架方案说明本工程外架均采用扣件式钢管双排脚手架。儿童图书馆三层无地下室，除与地下室连接局部外，采用落地式外架，G轴48轴处也采用落地式外架。图书馆因地下室外墙须做防水施工，回填土不能及时回填，为不影响工期，主体构造必须在地下构造完成后立即进展，另本工程外架总高度小于25M,故本工程外架采用悬挑脚手架，拟从二层楼面开场设置，楼电梯间处高22.8
3、M,悬挑脚手架总高度为23.4M,共计13步；其它悬挑脚手架总高度为18M,共计10步。底层搭临时脚手架施工，14轴圆弧处因二层楼面高6.5M,故该处挑架从地室顶板设置。1、材料选择1） 钢管：选用48X3.5的Q235焊接钢管。2） 扣件：采用力学性能不低于GB11352中ZG230-450铸钢制作。3） 脚手板：采用1200*1500的竹脚手板。4） 挑架支承杆件：20槽钢。5） 安全网垂直采用细尼龙绳密目式，水平采用3M6M网眼5cm左右尼龙绳网。2、搭设参数：1）连墙杆设置：按二步三跨设置连墙件，即水平方向每三根立杆设一点，垂直方向每三步设一点；2）立杆横距:1.05M；3）立杆纵距：
4、不大于1.5M；4）步距：小于1.8M；5）水平杆间距：不大于0.75M；6）支撑设置：纵向支撑间距小于15M,与地面夹角在4560,且在转角和两端必须设置；7）斜道：位置见？图书馆脚手架平面布置图？8）挑架支承杆件：20槽钢3000长详见挑架示意图，间距同立杆纵距。3、搭设要求搭设前应严格进展钢管的筛选，凡严重锈蚀、薄壁、严重弯曲的杆件不宜采用；严重锈蚀、变形、列缝、螺栓螺丝已损坏的扣件不准采用。1）落地架地基要求先将原土地面夯实，每一立杆位置上铺厚50mm垫木，长不小于1M,宽不小于20cm,且根基顶面高于自然地坪150mm,并设一浅沟排水。脚手架的立杆必须设底座保护。2）脚手架与建筑物的

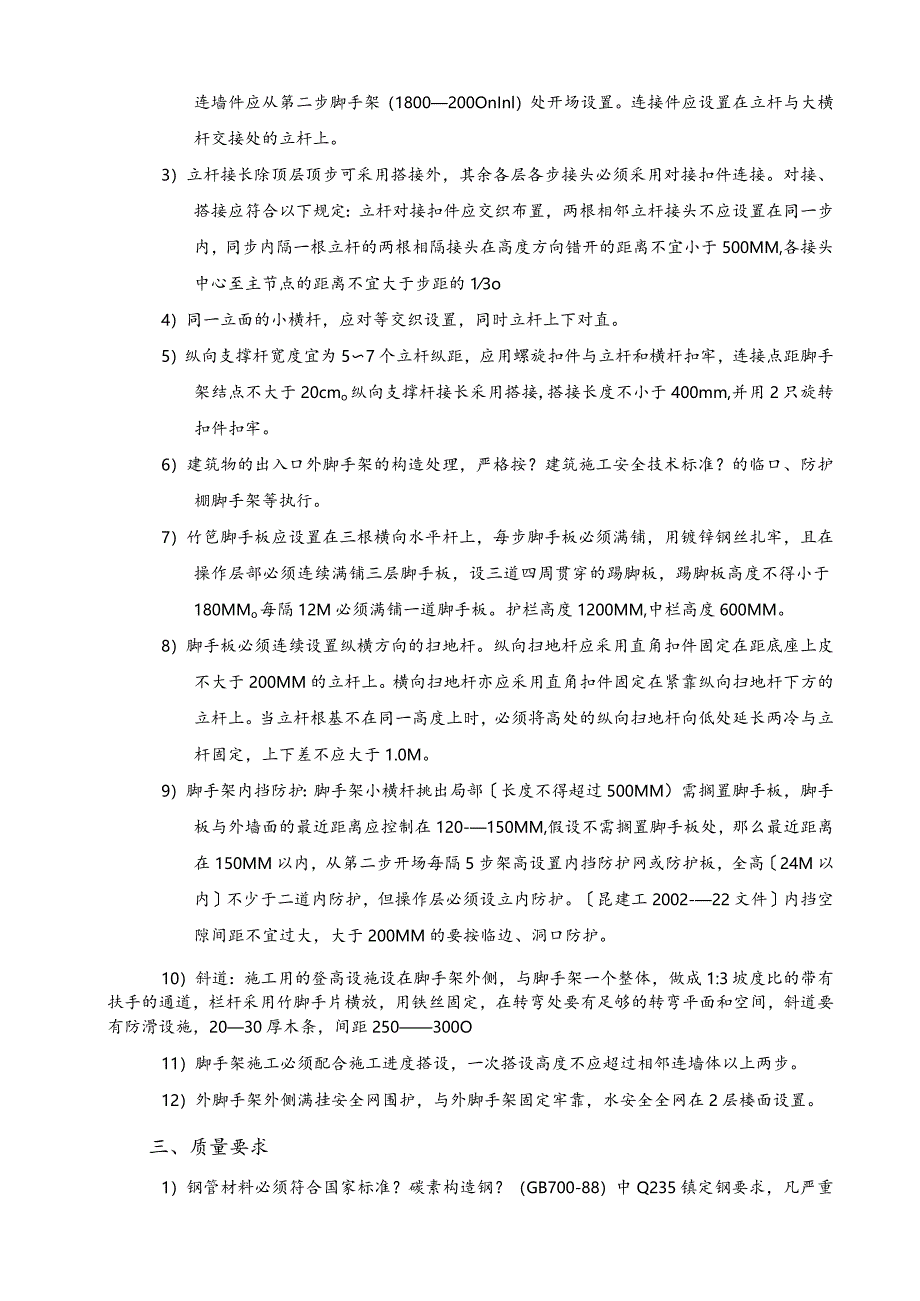

5、构造的连接，满足？JGJ130-2001?标准的有关规定下，连接件采用在混凝土或墙体上预埋钢管，然后用钢管与架体立杆用扣件固定，严禁使用小横杆作顶撑。连墙件应从第二步脚手架（1800200OnInl）处开场设置。连接件应设置在立杆与大横杆交接处的立杆上。3）立杆接长除顶层顶步可采用搭接外，其余各层各步接头必须采用对接扣件连接。对接、搭接应符合以下规定：立杆对接扣件应交织布置，两根相邻立杆接头不应设置在同一步内，同步内隔一根立杆的两根相隔接头在高度方向错开的距离不宜小于500MM,各接头中心至主节点的距离不宜大于步距的13o4）同一立面的小横杆，应对等交织设置，同时立杆上下对直。5）纵向支撑杆宽
6、度宜为57个立杆纵距，应用螺旋扣件与立杆和横杆扣牢，连接点距脚手架结点不大于20cmo纵向支撑杆接长采用搭接,搭接长度不小于400mm,并用2只旋转扣件扣牢。6）建筑物的出入口外脚手架的构造处理，严格按？建筑施工安全技术标准？的临口、防护棚脚手架等执行。7）竹笆脚手板应设置在三根横向水平杆上，每步脚手板必须满铺，用镀锌钢丝扎牢，且在操作层部必须连续满铺三层脚手板，设三道四周贯穿的踢脚板，踢脚板高度不得小于180MMo每隔12M必须满铺一道脚手板。护栏高度1200MM,中栏高度600MM。8）脚手板必须连续设置纵横方向的扫地杆。纵向扫地杆应采用直角扣件固定在距底座上皮不大于200MM的立杆上。横
7、向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。当立杆根基不在同一高度上时，必须将高处的纵向扫地杆向低处延长两冷与立杆固定，上下差不应大于1.0M。9）脚手架内挡防护：脚手架小横杆挑出局部长度不得超过500MM）需搁置脚手板，脚手板与外墙面的最近距离应控制在120-150MM,假设不需搁置脚手板处，那么最近距离在150MM以内，从第二步开场每隔5步架高设置内挡防护网或防护板，全高24M以内不少于二道内防护，但操作层必须设立内防护。昆建工2002-22文件内挡空隙间距不宜过大，大于200MM的要按临边、洞口防护。10）斜道：施工用的登高设施设在脚手架外侧，与脚手架一个整体，做成1:3坡
8、度比的带有扶手的通道，栏杆采用竹脚手片横放，用铁丝固定，在转弯处要有足够的转弯平面和空间，斜道要有防滑设施，2030厚木条，间距250300O11）脚手架施工必须配合施工进度搭设，一次搭设高度不应超过相邻连墙体以上两步。12）外脚手架外侧满挂安全网围护，与外脚手架固定牢靠，水安全全网在2层楼面设置。三、质量要求1）钢管材料必须符合国家标准？碳素构造钢？（GB700-88）中Q235镇定钢要求，凡严重锈蚀、薄壁、严重弯曲的杆件不宜采用。2）扣件应采用力学性能不低于GB11352中ZG230-450铸钢制作，严重锈蚀、变形、列缝、螺栓螺丝已损坏的扣件不准采用。扣件与钢管的贴合面必须严格控制整形，保
9、证扣件抗滑抗拉性能要求。扣件夹紧钢管时，开口处最小距离要小于5mm,所有扣件的紧固力矩宜在4555NM,不得低于40N-M或高于65NM3）立杆垂直偏差：（HW40M）纵向偏差不大于H/400,且不大于100mm;横向偏差不大于H/600,且不大于50mmo4）纵向水平杆水平偏差不大于总长度的1/300,且不大于20mm同跨内外高度差不大于Iomn1；横向水平杆水平偏差不大于10mm,外伸尺寸不大于50mmo5）脚手架的步距、立杆横距偏差不不大于20mm;立杆纵距偏差不大于50mm。6）连墙点的数量、位置要正确，连接结实，无松动现象。四、钢管脚手架的撤除1、撤除现场必须设戒备标志，戒备区域内严
10、禁非工作人员通行或在脚手架下方继续组织施工，地面设专人监护，监护人员必须履行监护职责，应配备良好的通讯装置及指挥用具。2、仔细检查吊运的机械包括：索具是否安全可靠吊运机械不允许搭设在脚手架上，应另立设置。3、所有高空作业人员应严格按高处作业人员规定执行和遵守安全纪律、撤除工艺及方案要求。4、建筑物内所有窗户都必须全闭锁好，不允许向外开启或向外伸挑物件。5、撤除人员进入岗位后，应进展检查，加固松动部位，去除步内留存的材料、物件、垃圾。所有清理物应安全运输至地面指定点，严禁抛掷。6、按搭设的反程序进展撤除，即安全网竖档笆、垫铺笆。防护栏杆、斜栏杆、边墙杆、大横杆、小横杆立杆。7、不许分立面撤除或上
11、下二步同时撤除，认真做到一步一清，一杆一清。8、所有连墙杆、斜栏杆、隔排措施、登高措施必须随脚手架步层撤除同步进展下降，不准先行撤除。9、所有栏杆与扣件在撤除时应别离，不允许栏杆上附着扣件输运地面或两杆同时拆下输运地面。10、所有的垫铺笆撤除：应自外向里竖立、搬运，防止自里向外翻起后笆面垃圾物件直接从高处坠落伤人。11、脚手架内必须使用电焊气割工艺时，应严格按照国家特殊工种的要求和消防规定执行，增强专职人员配备材料，防止火星和切割物溅落，严禁无证人员使用焊接用具。12、当日完工后应仔细检查岗位周围情况，如发现有隐患部位，及时进展修复或继续完成一个程序至一个部位完毕，直至无隐患时，方可撤离岗位五
12、、脚手架的验收和维护保养管理1、房屋的脚手架是分段搭设，必须进展验收，验收合格前方可投入使用；2、验收内容如下：1脚手架的根基和排水设施2脚手架的步高3立杆的纵横、间距、立杆的接头位置、立杆的竖直度4大、小横杆的标高、水平度、水平杆的穿插位置5脚手架的固定是否满铺密目网的放6安全栏杆高度与道数7剪刀撑的位置、距离、角度和搭接8鳌高设施9扣件的紧固程度10）连接件的位置、数量和平固程度11脚手架开口处的加固12脚手架出入口处的加固13脚手架的防雷接地14脚手架的所用的钢管、扣件、型钢及其他材料的材质证明和抽检记录15操作工作的技术等级和证件等。3、险收方法：操作者应在脚手架分段搭投完成后进展自检
13、，再经专职人员、搭设者，使用者共同检查验收、经历收合格后办妥脚手架验收手续，在脚手架的醒目位置挂脚手架验收合格标牌，方可投入使用。脚手架脸收合格的标牌上应说明脚手架验收合格的范围长度、宽度、步数验收者、搭设者和验收日期，还要写明此局部脚手架的保养者。4、扣件式钢管脚手架并非验收合格就可以一劳永逸，必须进展日常的保养和定期的全面检查和整修，方能保证安全使用，因此必须重视脚手架的保养和整修。5、为做好脚手架的保养和整修工作，对扣件式钢管脚手架必须设置专职保养人负责日常检查、保养和定期的检查、整修，日常的检查和保养必须每日进展一次，定期的维护保养一般每月进展一次，如遇强风或雷雨季节应增加检查次数，在
14、每次强风、雷雨过后都要认真检查整修前方可使用。6、扣件式钢管脚手架保养的内容要素：1检查脚手架的根基有无局部不均匀下沉，排水是否畅通有无积水，脚手架底部有无堆放杂物。2检查脚手架的整体和局部的垂直偏差，特别要注意脚手架的转角处和断口处的垂直度。如发现垂直度有异常现象，应及时加固和消除隐患。3各类扣件的涂油和紧固，去检查扣件的外观质量，而后将扣件上的螺栓逆时针方向松几牙螺纹，再涂油紧固螺栓至规定的力矩范围。4检查脚手板有否松动、悬挑，竹脚手板还要检查四周是否用镀锌铁丝扎牢，如发现问题应及时纠正。5与建筑物连接的检查，检查连接件是否齐全和完好，有无松动、移动，如因装饰施工需要移动连接时，应通知保养
15、工，由保养工搬动，并按规定在邻近位置补足连接。6要对安全网、安全隔离设施，外侧栏杆、叠高设施和接地防雷等安全设施进展检查，保证这些安全设施完整、结实，能正常发挥安全作用。7如脚手架有开口、断口和出入口，应对该部位进展重点检查，使这些部位始终符合安全规定。8检查脚手架的荷载情况，使其不超过设计荷载，如有超载应及时卸荷至设计荷载，还要检查脚手架上堆物是否处于安全位置和稳定状态，还要逐日去除脚手板上的垃圾。六、脚手架安全管理1 .搭设人员必须是经过国家？特种作业人员安全技术考核管理规那么？考核合格的专业架子工。上岗人员应定期体检,体检和考核合格者持证上岗。2 .贯彻“安全第一，预防为主，管生产必须管安全的方针政策，组成安全管理网络。3 .脚手架的接地，、避雷措施等应按？施工现场临时用电安全技术标准？JGJ46-88的有关规定执行。4 .搭、拆脚手架时，应按？高处作业安全技术标准？的在关规定执行。且地面应设国栏和戒备标志并派专人看守,严禁非操作人员入内。5 .脚手架搭、拆前，应由工程工程技术负责人向工长、安全员、施工操作队组全体人员作安全技术交底。6 .对职工经常进展安全技术教育，发现施工中的安全技术问题应立即解决。
