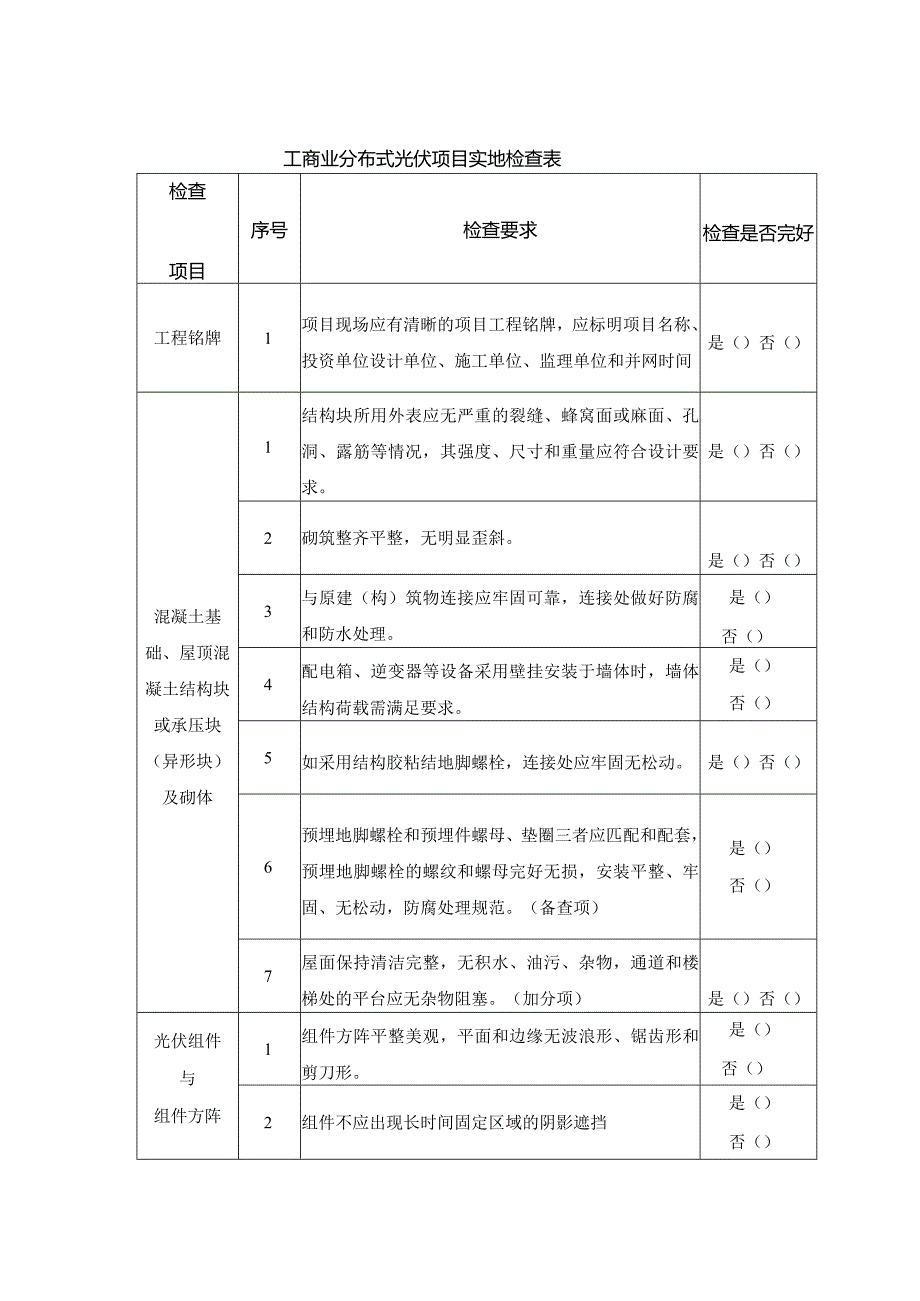

1、工商业分布式光伏项目实地检查表检查项目序号检查要求检查是否完好工程铭牌1项目现场应有清晰的项目工程铭牌，应标明项目名称、投资单位设计单位、施工单位、监理单位和并网时间是（）否（）混凝土基础、屋顶混凝土结构块或承压块（异形块）及砌体1结构块所用外表应无严重的裂缝、蜂窝面或麻面、孔洞、露筋等情况，其强度、尺寸和重量应符合设计要求。是（）否（）2砌筑整齐平整，无明显歪斜。是（）否（）3与原建（构）筑物连接应牢固可靠，连接处做好防腐和防水处理。是（）否（）4配电箱、逆变器等设备采用壁挂安装于墙体时，墙体结构荷载需满足要求。是（）否（）5如采用结构胶粘结地脚螺栓，连接处应牢固无松动。是（）否（）6预埋地

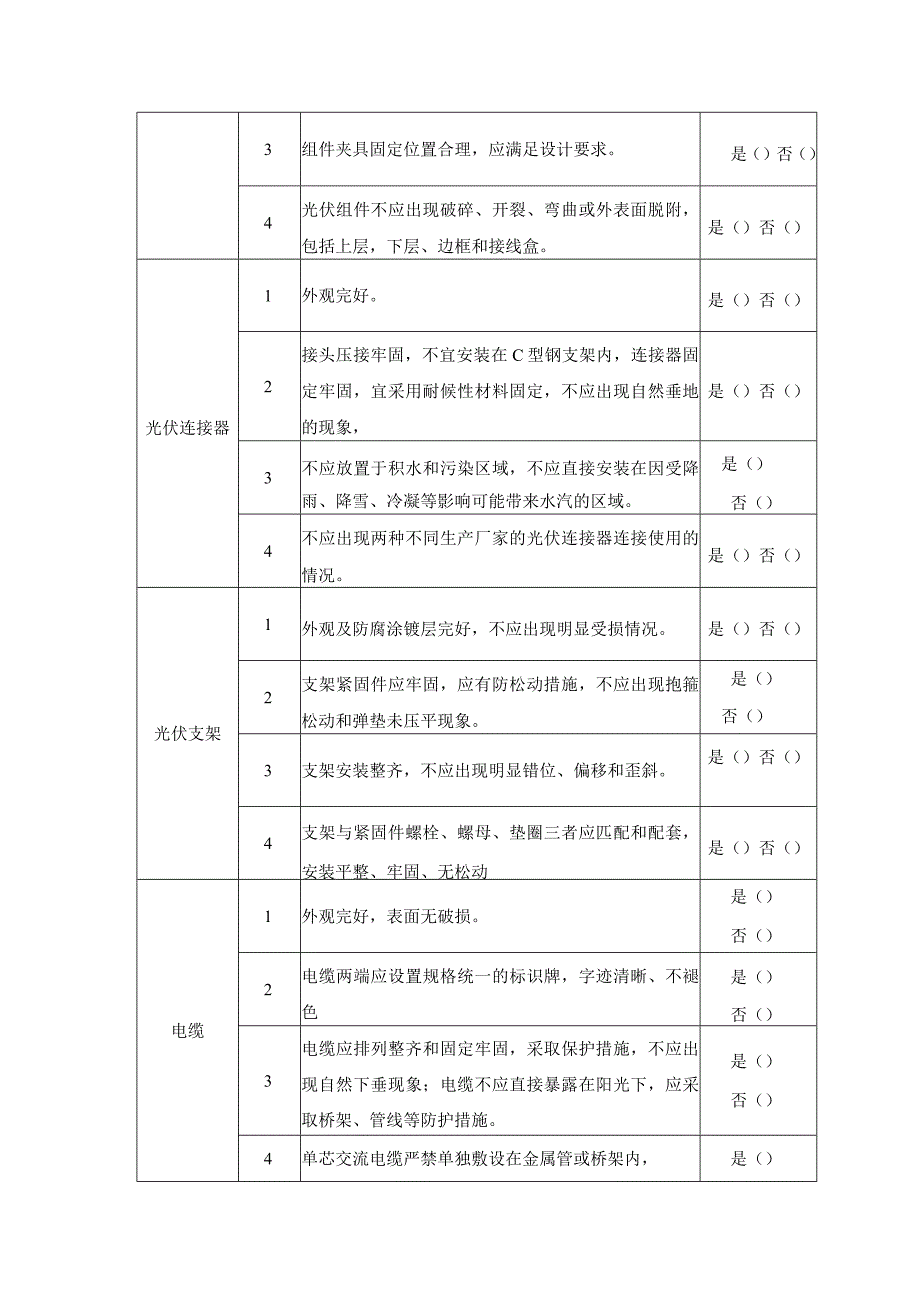

2、脚螺栓和预埋件螺母、垫圈三者应匹配和配套，预埋地脚螺栓的螺纹和螺母完好无损，安装平整、牢固、无松动，防腐处理规范。（备查项）是（）否（）7屋面保持清洁完整，无积水、油污、杂物，通道和楼梯处的平台应无杂物阻塞。（加分项）是（）否（）光伏组件与组件方阵1组件方阵平整美观，平面和边缘无波浪形、锯齿形和剪刀形。是（）否（）2组件不应出现长时间固定区域的阴影遮挡是（）否（）3组件夹具固定位置合理，应满足设计要求。是（）否（）4光伏组件不应出现破碎、开裂、弯曲或外表面脱附，包括上层，下层、边框和接线盒。是（）否（）光伏连接器1外观完好。是（）否（）2接头压接牢固，不宜安装在C型钢支架内，连接器固定牢固，宜
3、采用耐候性材料固定，不应出现自然垂地的现象，是（）否（）3不应放置于积水和污染区域，不应直接安装在因受降雨、降雪、冷凝等影响可能带来水汽的区域。是（）否（）4不应出现两种不同生产厂家的光伏连接器连接使用的情况。是（）否（）光伏支架1外观及防腐涂镀层完好，不应出现明显受损情况。是（）否（）2支架紧固件应牢固，应有防松动措施，不应出现抱箍松动和弹垫未压平现象。是（）否（）3支架安装整齐，不应出现明显错位、偏移和歪斜。是（）否（）4支架与紧固件螺栓、螺母、垫圈三者应匹配和配套，安装平整、牢固、无松动是（）否（）电缆1外观完好，表面无破损。是（）否（）2电缆两端应设置规格统一的标识牌，字迹清晰、不褪色

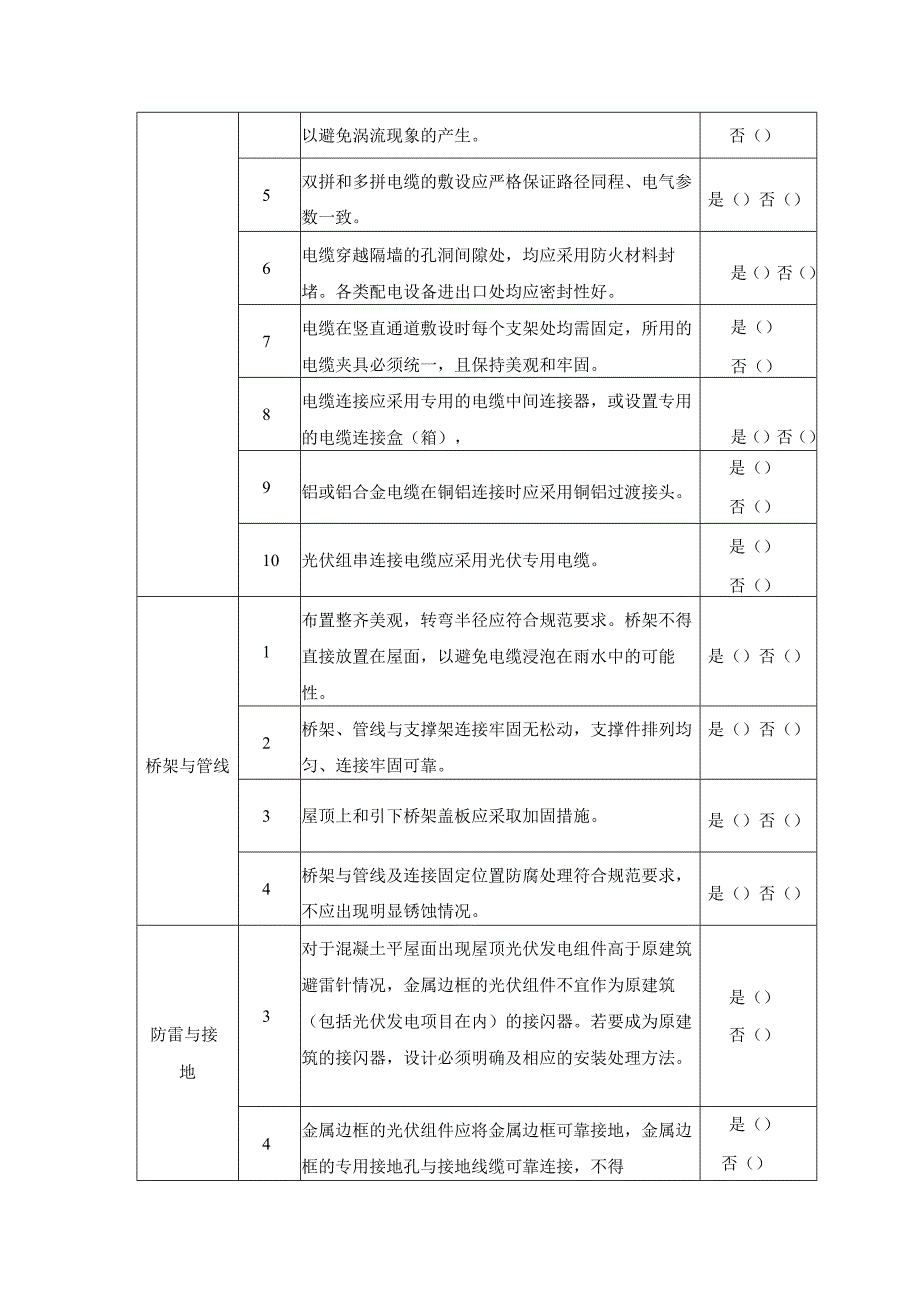

4、是（）否（）3电缆应排列整齐和固定牢固，采取保护措施，不应出现自然下垂现象；电缆不应直接暴露在阳光下，应采取桥架、管线等防护措施。是（）否（）4单芯交流电缆严禁单独敷设在金属管或桥架内，是（）以避免涡流现象的产生。否（）5双拼和多拼电缆的敷设应严格保证路径同程、电气参数一致。是（）否（）6电缆穿越隔墙的孔洞间隙处，均应采用防火材料封堵。各类配电设备进出口处均应密封性好。是（）否（）7电缆在竖直通道敷设时每个支架处均需固定，所用的电缆夹具必须统一，且保持美观和牢固。是（）否（）8电缆连接应采用专用的电缆中间连接器，或设置专用的电缆连接盒（箱），是（）否（）9铝或铝合金电缆在铜铝连接时应采用铜铝过
5、渡接头。是（）否（）10光伏组串连接电缆应采用光伏专用电缆。是（）否（）桥架与管线1布置整齐美观，转弯半径应符合规范要求。桥架不得直接放置在屋面，以避免电缆浸泡在雨水中的可能性。是（）否（）2桥架、管线与支撑架连接牢固无松动，支撑件排列均匀、连接牢固可靠。是（）否（）3屋顶上和引下桥架盖板应采取加固措施。是（）否（）4桥架与管线及连接固定位置防腐处理符合规范要求，不应出现明显锈蚀情况。是（）否（）防雷与接地3对于混凝土平屋面出现屋顶光伏发电组件高于原建筑避雷针情况，金属边框的光伏组件不宜作为原建筑（包括光伏发电项目在内）的接闪器。若要成为原建筑的接闪器，设计必须明确及相应的安装处理方法。是（）
6、否（）4金属边框的光伏组件应将金属边框可靠接地，金属边框的专用接地孔与接地线缆可靠连接，不得是（）否（）采用金属边框直接钻孔做接地孔的方式。5所有支架、电缆的金属外皮、金属保护管线、桥架、电气设备外壳、基础槽钢和需接地的装置都应与接地干线（网）牢固连接，并对连接处做好防腐处理措施。是（）否（）6接地干线（网）连接、接地干线（网）与屋顶建筑防雷接地网连接应采用焊接，焊接质量应符合要求，不应出现错位、平行和扭曲等现象，焊接点应做好防腐处理，在直线段上，不应有高低起伏及弯曲等现象。是（）否（）7在接地线跨接建（构）筑物伸缩缝、沉降缝处时，应设置补偿装置，补偿器可用接地线本身弯成弧状代替。是（）否（）
7、8接地线连接可靠，不应出现因加工造成接地线截面积减小，强度减弱或锈蚀等问题，接地跨接线不得采用裸露的编织铜线。是（）否（）9电气装置的接地必须单独与接地母线或接地网相连接，严禁在一条接地线中串联两个及以上需要接地的电气装置。是（）否（）10严禁利用金属软管、管道保温层的金属外皮或金属网、低压照明网络的导线铅皮以及电缆金属保护层作为外接地线是（）否（）11光伏阵列利用其金属支架或建（构）筑物金属部件作接地线时.，其材料规格应能承受泄放预期雷电流时所产生的机械效应和热效应。此外，不应采用铝导体作为接地极或接地线。是（）否（）12接地线不应做其他用途。是（）否（）巡检通道1屋顶应设置安全便利的上下屋
8、面检修通道，彩钢瓦屋顶外墙爬梯应设置安全护栏，与屋顶连接处应有安全防护措施。是（）否（）2光伏阵列区应设置日常巡检通道，便于组件更换和冲洗。是（）否（）3屋面巡检通道宜设置保护措施，以防止巡检人员由于频繁踩踏而破坏屋面。（加分项）是（）否（）4屋面巡检通道的防腐处理符合规范要求，不得出现明显锈蚀情况。是（）否（）监控系统1敷设线缆整齐美观，外皮无损伤，线扣间距均匀。是（）否（）2终端数据与逆变器、汇流箱数据一致，参数显示清晰，数据不得出现明显异常。是（）否（）防雷与接地3数据采集装置和电参数监测设备宜有防护装置。（加分项）是（）否（）4鼓励项目现场安装环境监控仪（加分项）。是（）否（）5环境监
9、控仪应安装在无遮挡区域并可靠接地，牢固无松动。是（）否（）水清洁系（加分项）1清洁用水接自市政自来水管网，应采取防倒流、防冰冻和污染隔断等措施。是（）否（）2管道安装牢固，标示明显，无漏水、渗水等现象发生；水压符合要求。是（）否（）3保温层安装正确，外层清洁整齐，无破损。是（）否（）4出水阀门安装牢固，启闭灵活，无漏水渗水现象发生。是（）否（）电气设备房1应有清晰的光伏项目电站标识，并标注装机容F=I.里.O是（）否（）及地面部分2室内应整洁干净并有通风或空调设施，室内环境应满足设备正常运行和运检要求。是（）否（）3室内应有运维制度和运维人员联系方式、光伏系统一次模拟图和光伏并网柜的标识是（）
10、否（）4室内应在明显位置设置灭火器等消防用具和安全工器具且标识正确、清晰。是（）否（）5柜、台、箱、盘应合理布置，并设有安全间距。是（）否（）6室内安装的逆变器应保持干燥，通风散热良好，并采取有效的有相关防小动物措施。是（）否（）7有独立风道的逆变器，风道应具有防雨和防虫措施，风道不得有物体遮挡封堵。是（）否（）8柜、台、箱、盘的电缆进出口应采用防火封堵措施。是（）否（）9设置接地干线，电气设备外壳、基础槽钢和需接地的装置应与接地干线可靠连接。是（）否（）10装有电器的可开启门和金属框架的接地端子间，应选用截面积不小于4mm的黄绿色绝缘铜芯软导线连接，导线应有标识。是（）否（）11电缆沟盖板应
11、安装平整，并网开关柜应设双电源标识。是（）否（）12预装式设备房原则上应安装在地面室外。是（）否（）电气设备房及地面部分13预装式设备房防护等级满足室外运行要求，并满足当地环境要求。是（）否（）14预装式设备房基础应高于室外地坪，周围排水通畅。是（）否（）15预装式设备房表面设置统一的标识牌，字迹清晰、不褪色，外观完好，无形变破损。是（）否（）16预装式设备房内部带有高压的设施和设备，均应有高压警告标识。是（）否（）17预装式设备房或箱体的井门盖、窗和通风口需有完善的防尘、防虫、通风设施，以及防小动物进入和防渗漏雨水设施。是（）否（）18预装式设备房和门应可完全打开，灭火器应放置在门附近，并方
12、便拿取。是（）否（）19预装式设备房室内设备应安装完好，检测报警系统完善，内门上附电气接线图和出厂试验报告。是（）否（）20预装式设备房外壳及内部的设施和电气设备中的屏蔽线应可靠接地。是（）否（）集中监控室1电站运行状态及发电数据应具备远程可视，可通过网页或手机远程查看电站运行状态、报警信息及发电量等数据。是（）否（）2应显示电站当日发电量、累计发电量和发电功率，并支持设备性能分析和电站性能分析。是（）否（）3显示信息宜包含汇流箱直流电流、直流电压、逆变器直流侧、交流侧电压电流，配电柜交流电流、交流电压和电气一次图。（加分项）是（）否（）4显示信息宜包含太阳辐射、环境温度、组件温度、风速、风向等；并支持历史数据查询报和报表生成等功能。（加分项）是（）否（）5室内设备通风良好，并挂设运维制度和运维人员联系方式、光伏系统一次模拟图。是（）否（）6室内设备运行正常，并有日常巡检记录。是（）否（）7设有专职运维作业人员，熟悉项目每日发电情况，并佩戴上岗证，是（）否（）
