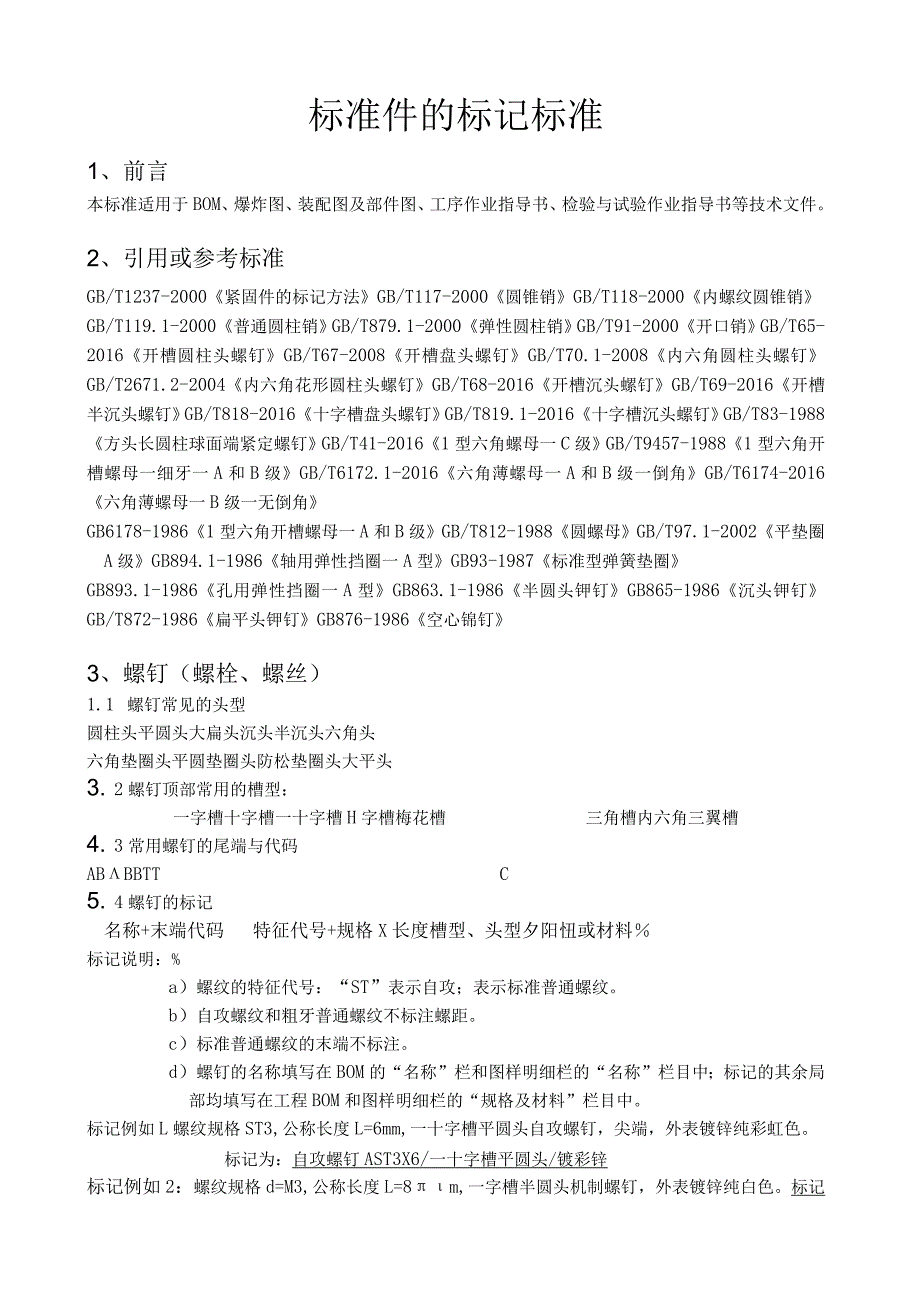

1、标准件的标记标准1、前言本标准适用于BOM、爆炸图、装配图及部件图、工序作业指导书、检验与试验作业指导书等技术文件。2、引用或参考标准GB/T1237-2000紧固件的标记方法GB/T117-2000圆锥销GB/T118-2000内螺纹圆锥销GB/T119.1-2000普通圆柱销GB/T879.1-2000弹性圆柱销GB/T91-2000开口销GB/T65-2016开槽圆柱头螺钉GB/T67-2008开槽盘头螺钉GB/T70.1-2008内六角圆柱头螺钉GB/T2671.2-2004内六角花形圆柱头螺钉GB/T68-2016开槽沉头螺钉GB/T69-2016开槽半沉头螺钉GB/T818-201
2、6十字槽盘头螺钉GB/T819.1-2016十字槽沉头螺钉GB/T83-1988方头长圆柱球面端紧定螺钉GB/T41-20161型六角螺母一C级GB/T9457-19881型六角开槽螺母一细牙一A和B级GB/T6172.1-2016六角薄螺母一A和B级一倒角GB/T6174-2016六角薄螺母一B级一无倒角GB6178-19861型六角开槽螺母一A和B级GB/T812-1988圆螺母GB/T97.1-2002平垫圈A级GB894.1-1986轴用弹性挡圈一A型GB93-1987标准型弹簧垫圈GB893.1-1986孔用弹性挡圈一A型GB863.1-1986半圆头钾钉GB865-1986沉头钾钉
3、GB/T872-1986扁平头钾钉GB876-1986空心锦钉3、螺钉（螺栓、螺丝）1.1 螺钉常见的头型圆柱头平圆头大扁头沉头半沉头六角头六角垫圈头平圆垫圈头防松垫圈头大平头3. 2螺钉顶部常用的槽型：一字槽十字槽一十字槽H字槽梅花槽三角槽内六角三翼槽4. 3常用螺钉的尾端与代码ABBBTTC5. 4螺钉的标记名称+末端代码特征代号+规格X长度槽型、头型夕阳忸或材料标记说明：%a）螺纹的特征代号：“ST”表示自攻；表示标准普通螺纹。b）自攻螺纹和粗牙普通螺纹不标注螺距。c）标准普通螺纹的末端不标注。d）螺钉的名称填写在BOM的“名称”栏和图样明细栏的“名称”栏目中；标记的其余局部均填写在工程

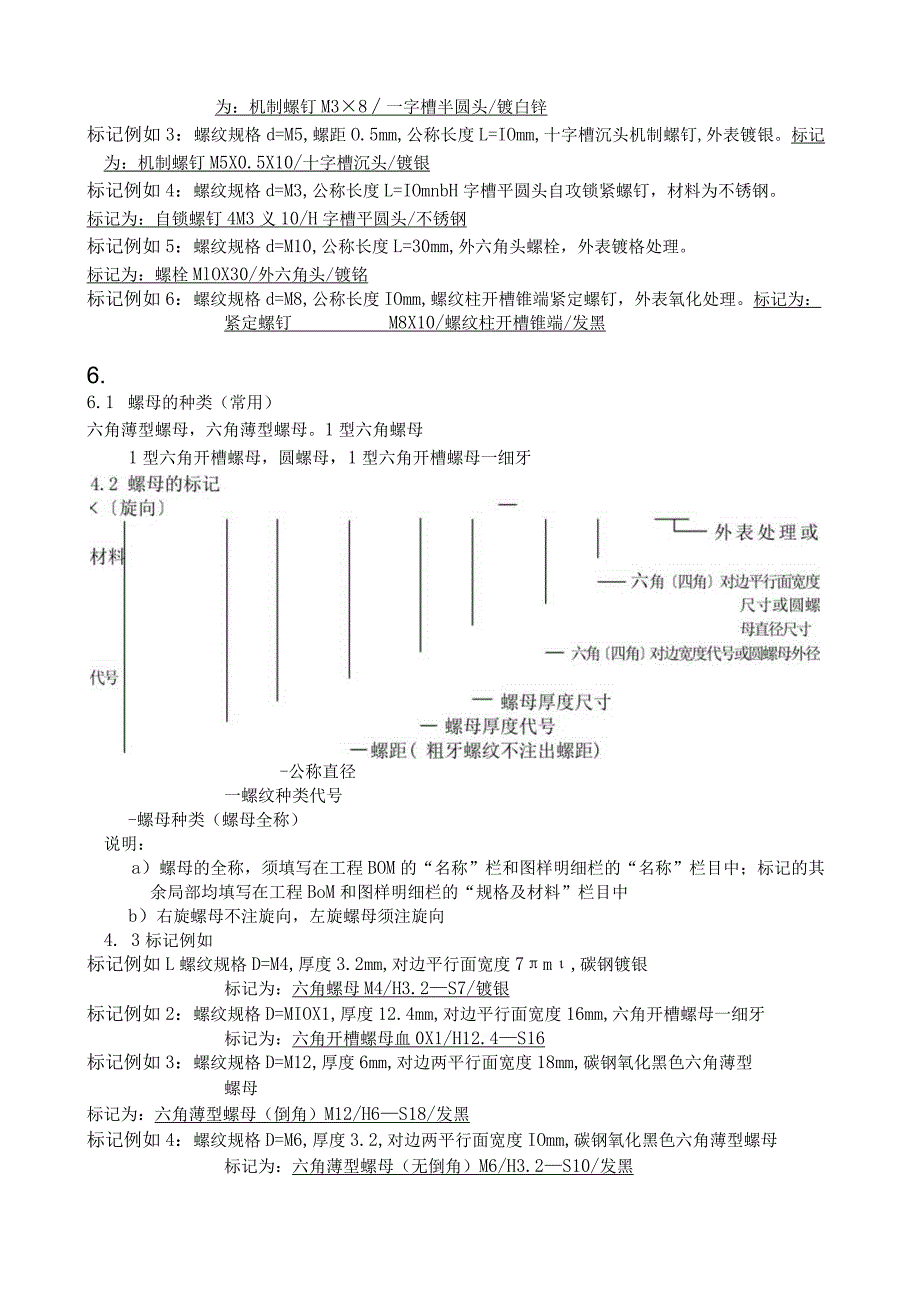

4、BOM和图样明细栏的“规格及材料”栏目中。标记例如L螺纹规格ST3,公称长度L=6mm,一十字槽平圆头自攻螺钉，尖端，外表镀锌纯彩虹色。标记为：自攻螺钉AST3X6/一十字槽平圆头/镀彩锌标记例如2：螺纹规格d=M3,公称长度L=8m,一字槽半圆头机制螺钉，外表镀锌纯白色。标记为：机制螺钉M38一字槽半圆头/镀白锌标记例如3：螺纹规格d=M5,螺距O.5mm,公称长度L=IOmm,十字槽沉头机制螺钉,外表镀银。标记为：机制螺钉M5X0.5X10/十字槽沉头/镀银标记例如4：螺纹规格d=M3,公称长度L=IOmnbH字槽平圆头自攻锁紧螺钉，材料为不锈钢。标记为：自锁螺钉4M3义10/H字槽平圆头
5、/不锈钢标记例如5：螺纹规格d=M10,公称长度L=30mm,外六角头螺栓，外表镀格处理。标记为：螺栓MlOX30/外六角头/镀铭标记例如6：螺纹规格d=M8,公称长度IOmm,螺纹柱开槽锥端紧定螺钉，外表氧化处理。标记为：紧定螺钉M8X10/螺纹柱开槽锥端/发黑6.6.1 螺母的种类（常用）六角薄型螺母，六角薄型螺母。1型六角螺母1型六角开槽螺母，圆螺母，1型六角开槽螺母一细牙-公称直径一螺纹种类代号-螺母种类（螺母全称）说明：a）螺母的全称，须填写在工程BOM的“名称”栏和图样明细栏的“名称”栏目中；标记的其余局部均填写在工程BoM和图样明细栏的“规格及材料”栏目中b）右旋螺母不注旋向，左
6、旋螺母须注旋向4. 3标记例如标记例如L螺纹规格D=M4,厚度3.2mm,对边平行面宽度7m,碳钢镀银标记为：六角螺母M4/H3.2S7/镀银标记例如2：螺纹规格D=MIOX1,厚度12.4mm,对边平行面宽度16mm,六角开槽螺母一细牙标记为：六角开槽螺母血0X1/H12.4S16标记例如3：螺纹规格D=M12,厚度6mm,对边两平行面宽度18mm,碳钢氧化黑色六角薄型螺母标记为：六角薄型螺母（倒角）M12/H6S18/发黑标记例如4：螺纹规格D=M6,厚度3.2,对边两平行面宽度IOmm,碳钢氧化黑色六角薄型螺母标记为：六角薄型螺母（无倒角）M6/H3.2S10/发黑5、垫圈（介子）5.1

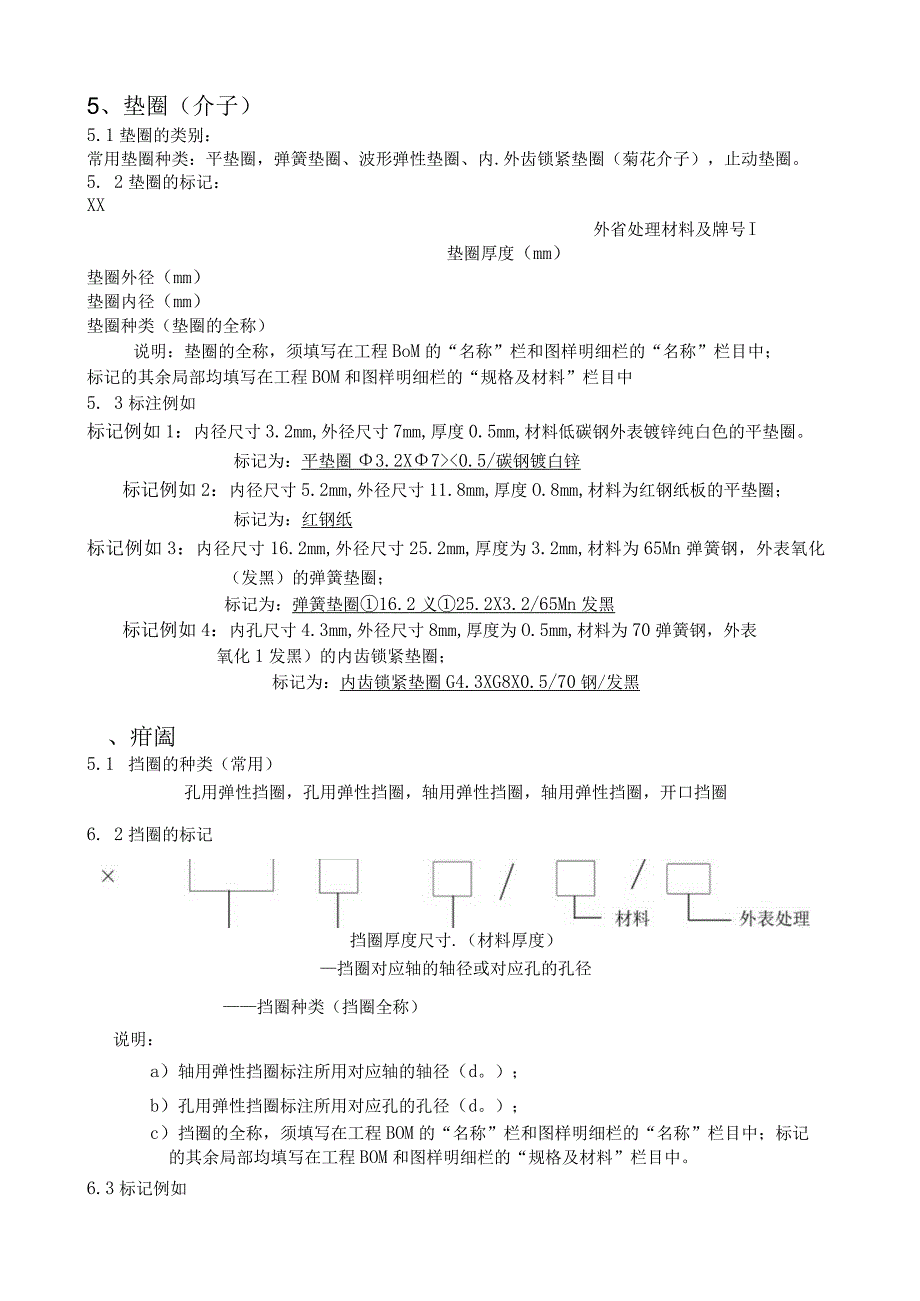

7、垫圈的类别：常用垫圈种类：平垫圈，弹簧垫圈、波形弹性垫圈、内.外齿锁紧垫圈（菊花介子），止动垫圈。5. 2垫圈的标记：XX外省处理材料及牌号I垫圈厚度（mm）垫圈外径（mm）垫圈内径（mm）垫圈种类（垫圈的全称）说明：垫圈的全称，须填写在工程BoM的“名称”栏和图样明细栏的“名称”栏目中；标记的其余局部均填写在工程BOM和图样明细栏的“规格及材料”栏目中5. 3标注例如标记例如1：内径尺寸3.2mm,外径尺寸7mm,厚度0.5mm,材料低碳钢外表镀锌纯白色的平垫圈。标记为：平垫圈3.2X70.5/碳钢镀白锌标记例如2：内径尺寸5.2mm,外径尺寸11.8mm,厚度O.8mm,材料为红钢纸板的平
8、垫圈；标记为：红钢纸标记例如3：内径尺寸16.2mm,外径尺寸25.2mm,厚度为3.2mm,材料为65Mn弹簧钢，外表氧化（发黑）的弹簧垫圈；标记为：弹簧垫圈16.2义25.2X3.2/65Mn发黑标记例如4：内孔尺寸4.3mm,外径尺寸8mm,厚度为O.5mm,材料为70弹簧钢，外表氧化1发黑）的内齿锁紧垫圈；标记为：内齿锁紧垫圈G4.3XG8X0.5/70钢/发黑、疳阖5.1 挡圈的种类（常用）孔用弹性挡圈，孔用弹性挡圈，轴用弹性挡圈，轴用弹性挡圈，开口挡圈6. 2挡圈的标记挡圈厚度尺寸.（材料厚度）挡圈对应轴的轴径或对应孔的孔径挡圈种类（挡圈全称）说明：a）轴用弹性挡圈标注所用对应轴的
9、轴径（d。）；b）孔用弹性挡圈标注所用对应孔的孔径（d。）；c）挡圈的全称，须填写在工程BOM的“名称”栏和图样明细栏的“名称”栏目中；标记的其余局部均填写在工程BOM和图样明细栏的“规格及材料”栏目中。6.3标记例如标记例如1:孔径d0=50mm,挡圈外径54.2mm,厚度2mm,材料为65Mn,热处理硬度为4451HRC,经外表氧化处理的孔用弹性挡圈；标记为：孔用弹性挡圈50X2/65Mn/发黑标记例如2：轴径do=50mm,挡圈内径45.8mm,厚度2mm,材料为65Mn,热处理硬度为451HRC,经外表氧化处理的轴用弹性挡圈；标记为：轴用弹性挡圈50X265Mn/发黑标记例如3：公称直
10、径（d）6m,厚度Imm材料为65Mn的开口挡圈标记为：开口挡圈6X1/65Mn7、钾钉7. 1钾钉型式（常用）半圆头钾钉、沉头钾钉、沉头半空心钾钉、半沉头钾钉、平锥头钾钉、平锥头半空心钾钉、扁平头钏钉、扁平头半空心钾钉、平头钾钉。8. 2钏钉的标记X外表处理材料公称长度公称直径钾钉电式（钾钉全称）说明：钾钉的全称，须写在工程BOM的“名称”栏和图样的“名称”栏目中；标记的其余局部填写在工程BOM和图样明细栏的“规格及材料”栏目中。9. 3标记例如标记例如L公称直径d=12mm,公称长度L=50mm,材料为ML2（钾螺钢），不经外表处理的半圆头钾钉；标记为：半圆头钟钉12X50/ML2标记例如
11、2：公称尺寸d=6mm,公称长度L=15mm,材料为ML2（钾螺钢），外表镀银的平头钾钉；标记为：平头钾钉06X15/ML2镀银标记例如3：公称直径d=6mm,公称长度L=30mm,材料为LF2（2号防锈铝），不经外表处理的扁圆头钾钉；标记为：扁圆头钾钉6X30/LF28、销8.1 销的种类（常用）普通圆柱销、弹性圆柱销、圆锥销、开口销、内螺纹圆锥销8.2 销的标记XI-T长度材料外表处理一一公称直径销种类（附称）说明：a）销的全称，须填写在工程BOM的“名称”栏和图样明细栏的“名称”栏目中；标记的其余局部均填写在工程BOM和图样明细栏的“规格及材料”栏目中b）圆锥销公称直径标注圆锥小头的直径
12、。8.3 标记例如：标记例如1:公称尺寸d=8mm,公称长度L=30mm,材料为35钢，外表氧化处理的普通圆柱销；标记为：普通圆柱销68X30/35碳钢发黑标记例如2：公称尺寸d=10mm（圆锥小头直径），长度L=60mm,材料为35钢，外表氧化处理的圆锥销；标记为：圆锥销310X60/35碳钢发黑标记例如3：公称尺寸d=5mm,长度L=50mm,材料为ICrI8Ni9Ti（奥氏体不锈钢），不经外表处理的开口销；标记为：开口销65X50lCrl8NigTi标记例如4：公称尺寸d=5mm,长度L=40mm,材料为65Mn,热处理硬度为HRC45-48经外表氧化处理的弹性圆柱销标记为：弹性圆柱销54065Mn发黑/HRC45-48
