《歌美飒G90-2MW型风机700-PLC-变频器通讯故障作业指导书.docx》由会员分享，可在线阅读，更多相关《歌美飒G90-2MW型风机700-PLC-变频器通讯故障作业指导书.docx（6页珍藏版）》请在第壹文秘上搜索。

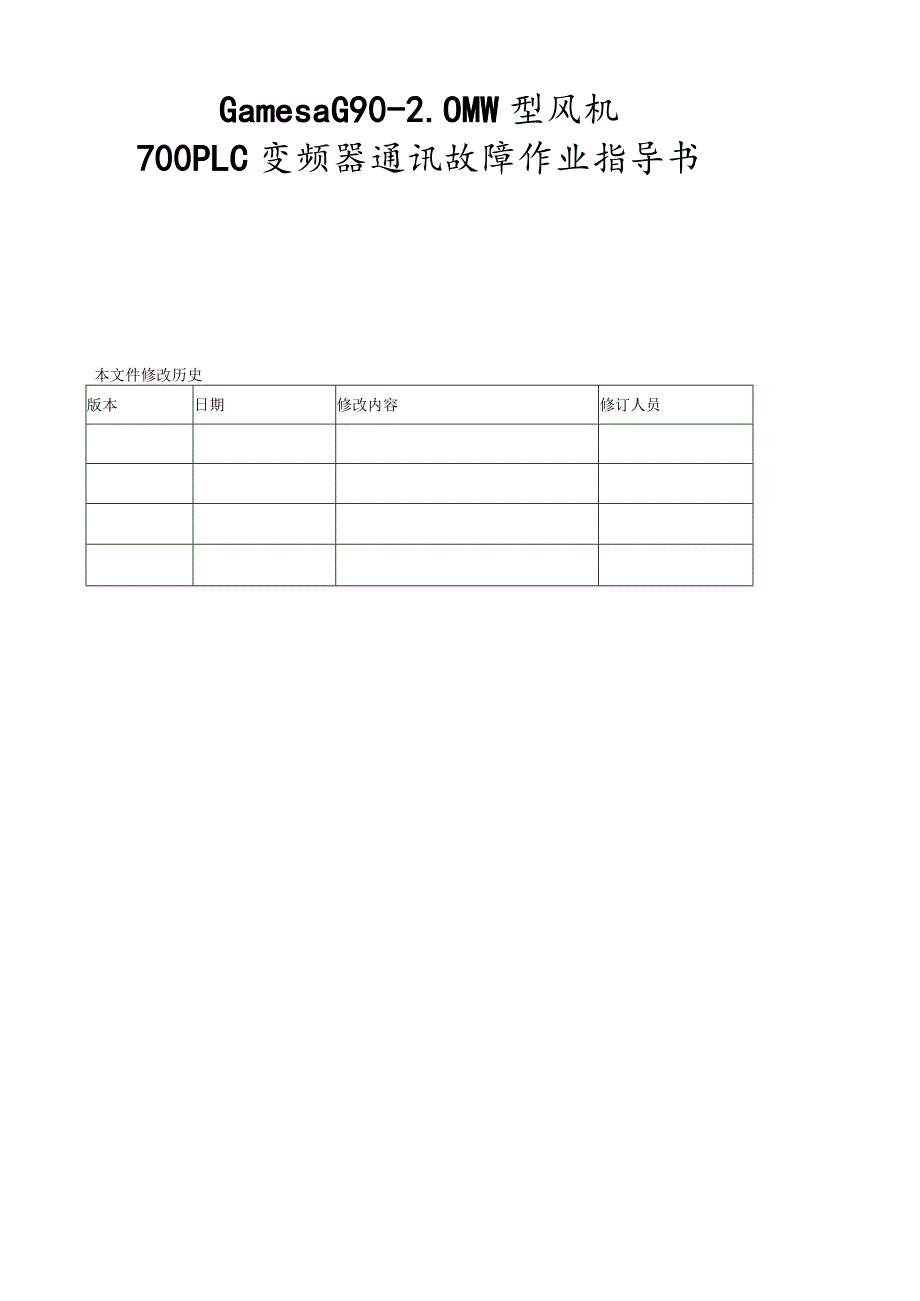

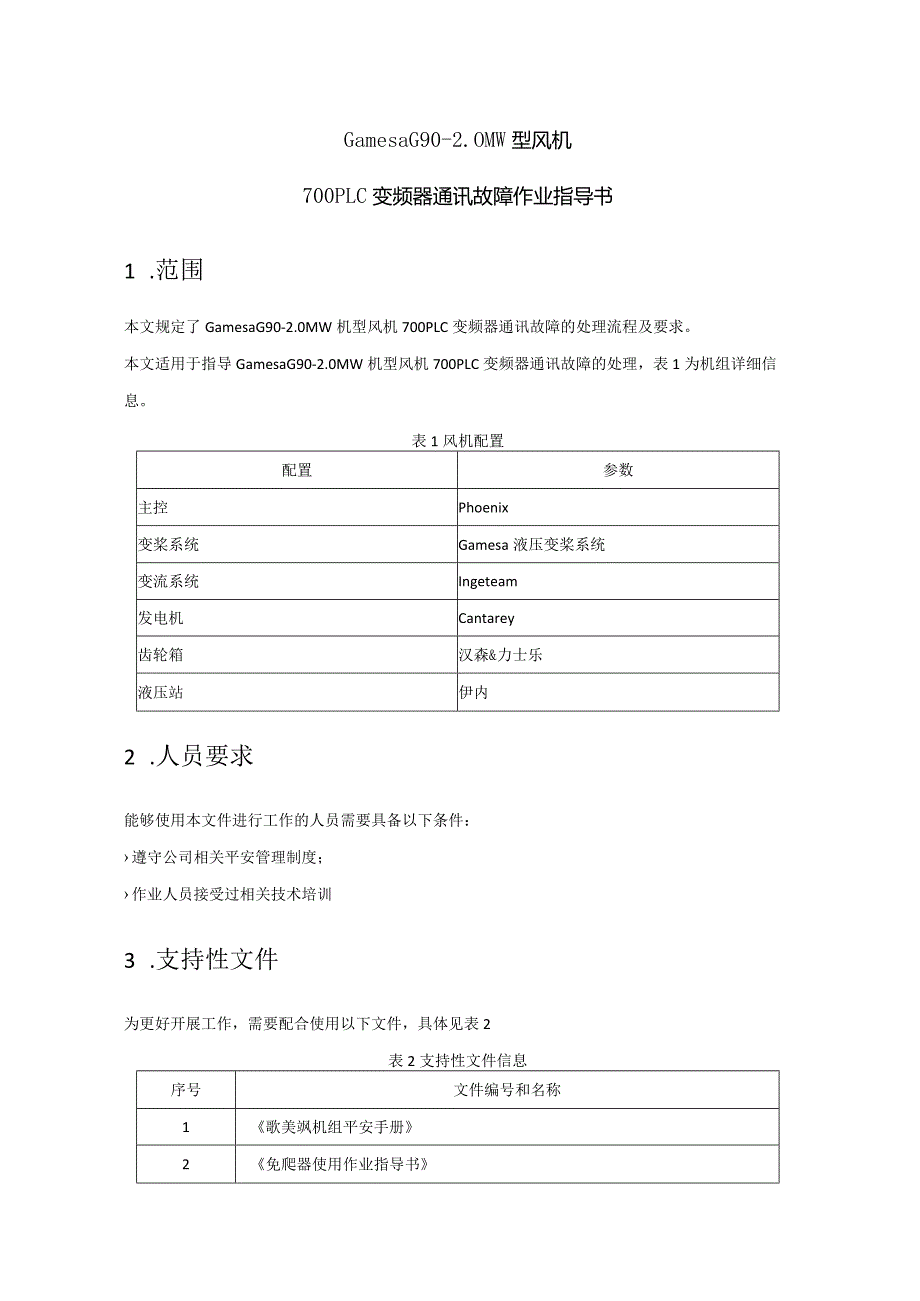

1、GamesaG90-2.OMW型风机700PLC变频器通讯故障作业指导书本文件修改历史版本日期修改内容修订人员GamesaG90-2.OMW型风机700PLC变频器通讯故障作业指导书1 .范围本文规定了GamesaG90-2.0MW机型风机700PLC变频器通讯故障的处理流程及要求。本文适用于指导GamesaG90-2.0MW机型风机700PLC变频器通讯故障的处理，表1为机组详细信息。表1风机配置配置参数主控Phoenix变桨系统Gamesa液压变桨系统变流系统Ingeteam发电机Cantarey齿轮箱汉森&力士乐液压站伊内2 .人员要求能够使用本文件进行工作的人员需要具备以下条件：遵守公

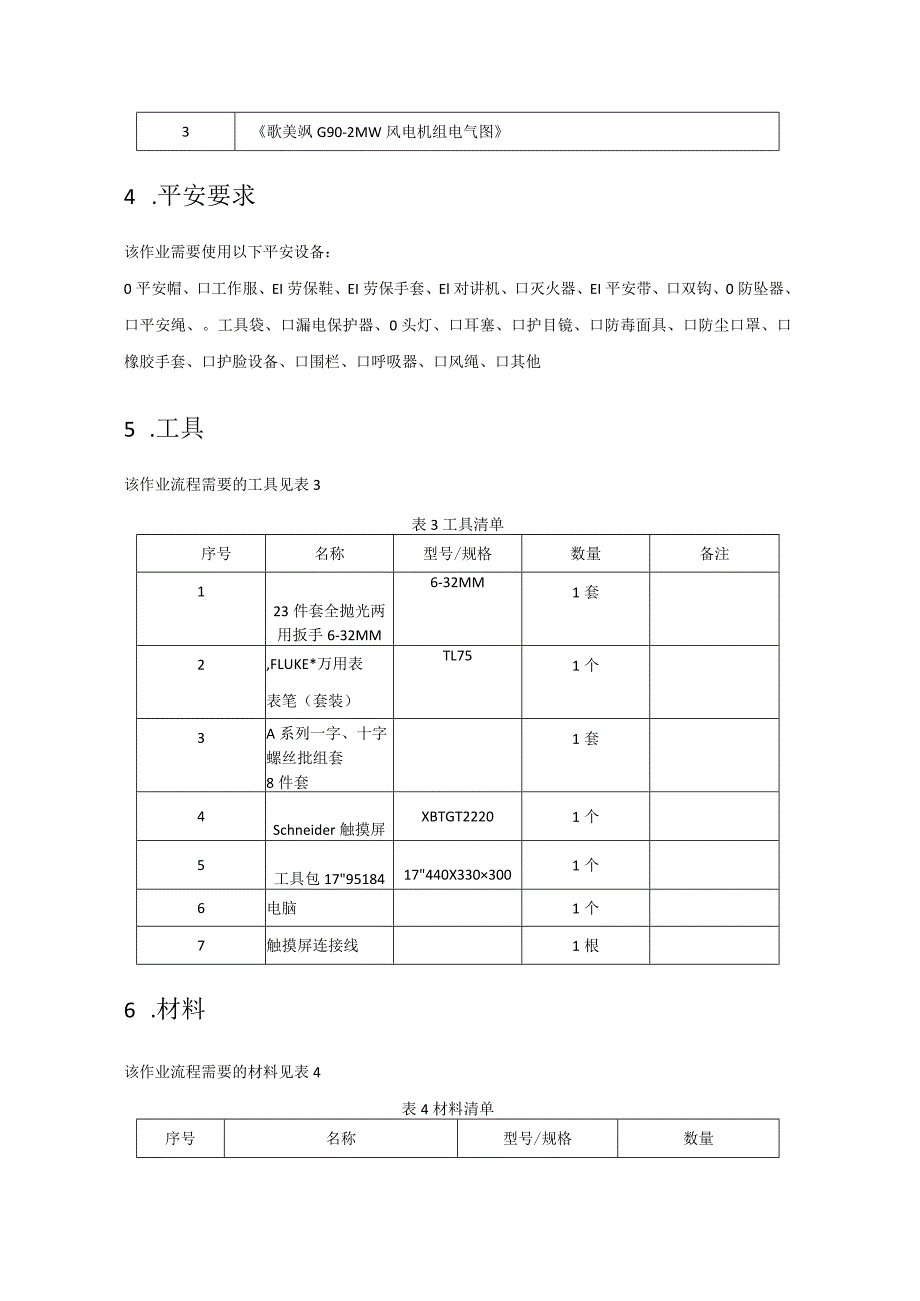

2、司相关平安管理制度；作业人员接受过相关技术培训3 .支持性文件为更好开展工作，需要配合使用以下文件，具体见表2表2支持性文件信息序号文件编号和名称1歌美飒机组平安手册2免爬器使用作业指导书3歌美飒G90-2MW风电机组电气图4 .平安要求该作业需要使用以下平安设备：0平安帽、口工作服、EI劳保鞋、EI劳保手套、El对讲机、口灭火器、EI平安带、口双钩、0防坠器、口平安绳、。工具袋、口漏电保护器、0头灯、口耳塞、口护目镜、口防毒面具、口防尘口罩、口橡胶手套、口护脸设备、口围栏、口呼吸器、口风绳、口其他5 .工具该作业流程需要的工具见表3表3工具清单序号名称型号/规格数量备注123件套全抛光两用扳
3、手6-32MM6-32MM1套2,FLUKE*万用表表笔（套装）TL751个3A系列一字、十字螺丝批组套8件套1套4Schneider触摸屏XBTGT22201个5工具包179518417440X3303001个6电脑1个7触摸屏连接线1根6 .材料该作业流程需要的材料见表4表4材料清单序号名称型号/规格数量1GATEWAYGATEWAYPRODUCT1个22.0模块至GATEWAY光钎1根3GATEWAY至CCU光纤1根4CCU电源LAMBDASUPPLY+AGONIACABLE1个5CCUCCUAS31692,5KHzMODVECTINGETEAM1个7 .故障描述表5为故障信息序号工程描述1故障名称700PLC变频器通讯故障2触发条件变频器通讯看门狗出错3可能故障原因1) CCU电源损坏：2) GATEWAY损坏：3) CCU风扇损坏或柜内温度较高；4) CCU-GATEWAY光钎虚接或损坏；8 .操作步骤表6为具体的操作步骤步骤动作操作分解描述4检查CCU风扇检查CCU风扇是否正常工作，否那么更换CCU；5故障处理1） 检查CCU、GATEWAY连接光钎，松动的紧固，光纤质量不良的更换。2） 使用万用表检查CCU电源供电是否正常，否那么更换CCU电源。6复核检杳1）清点工作现场工具无遗落2）检查工作现场杂物清理干净3）关闭所有被翻开的电器柜柜门
