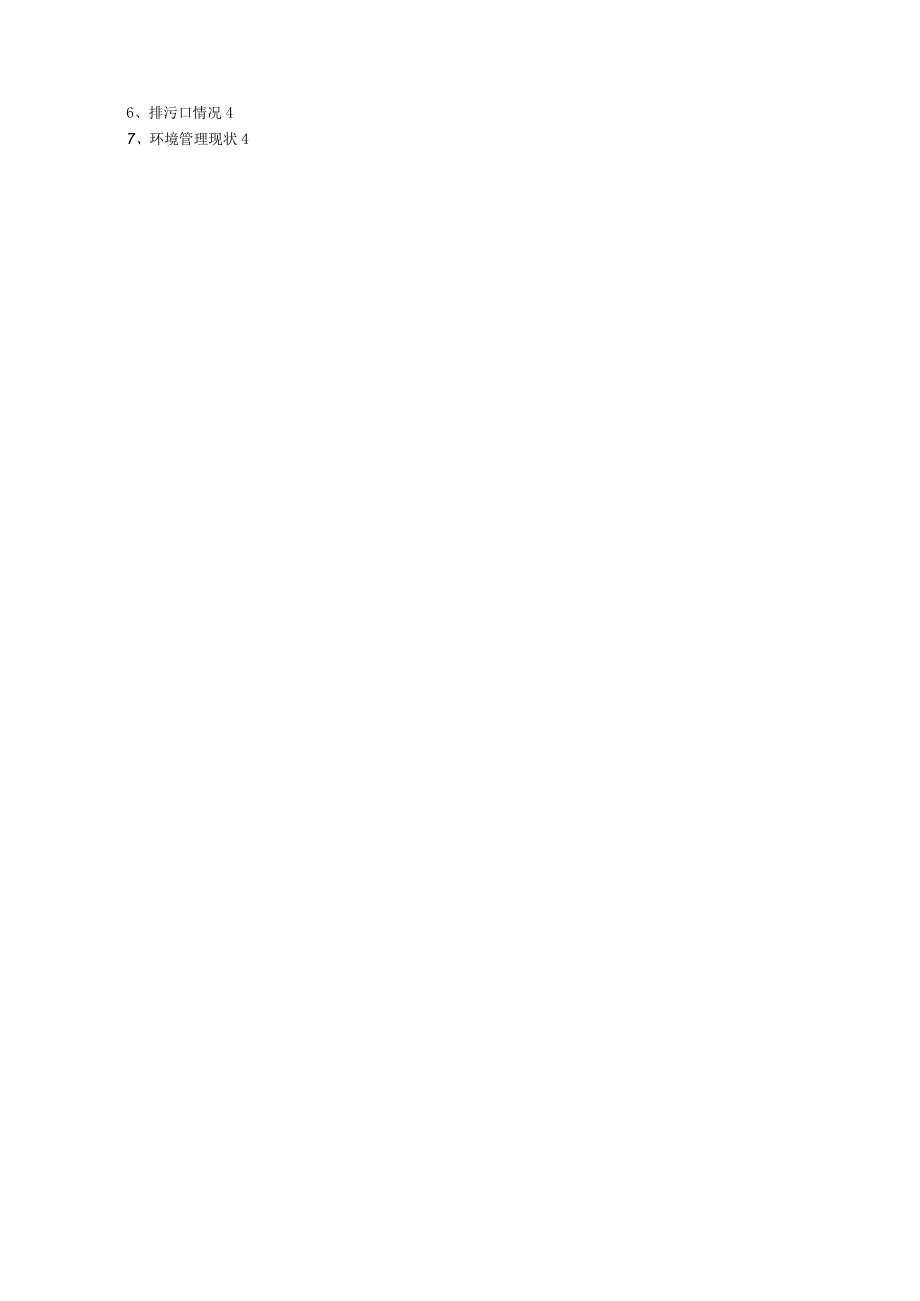

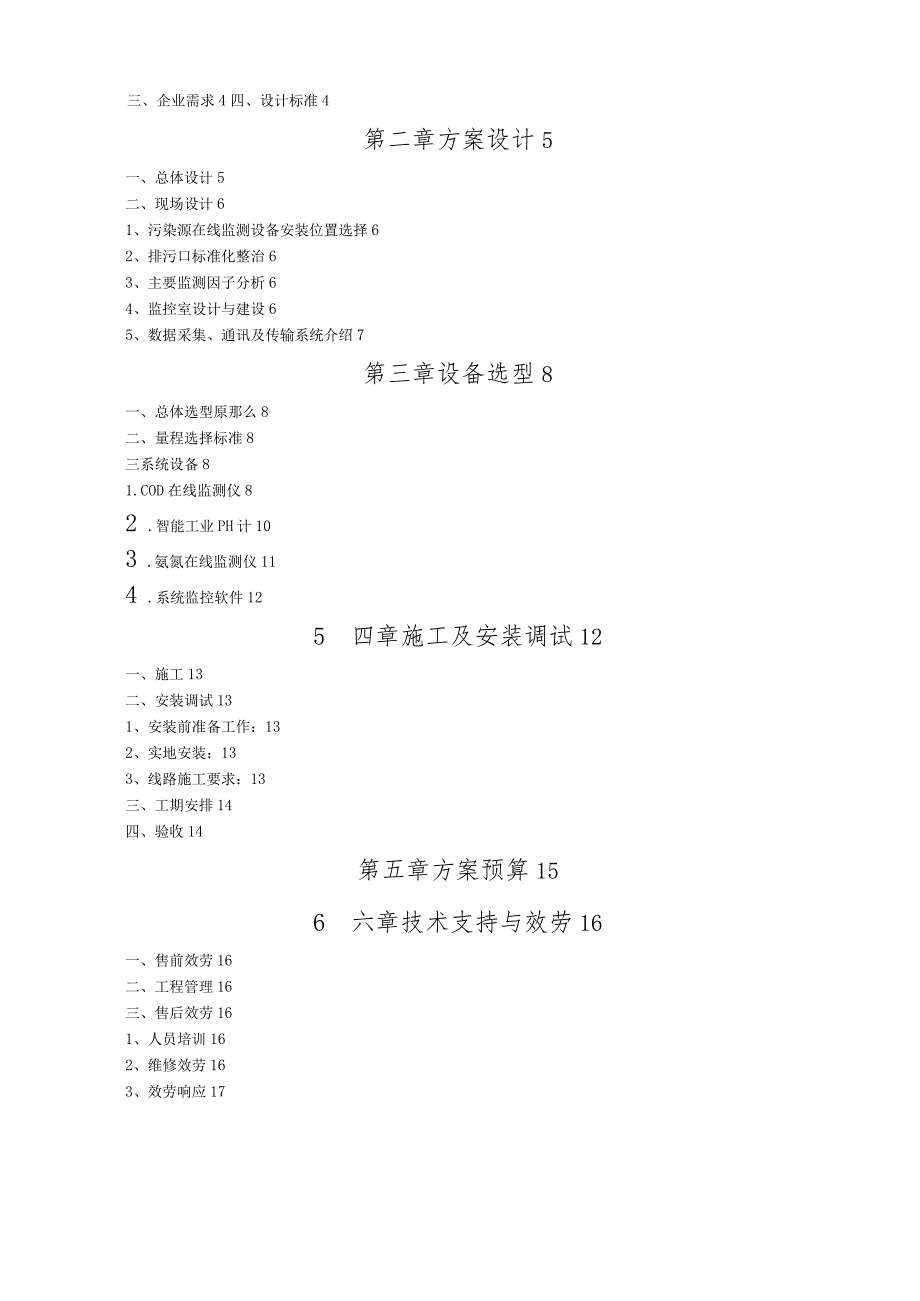

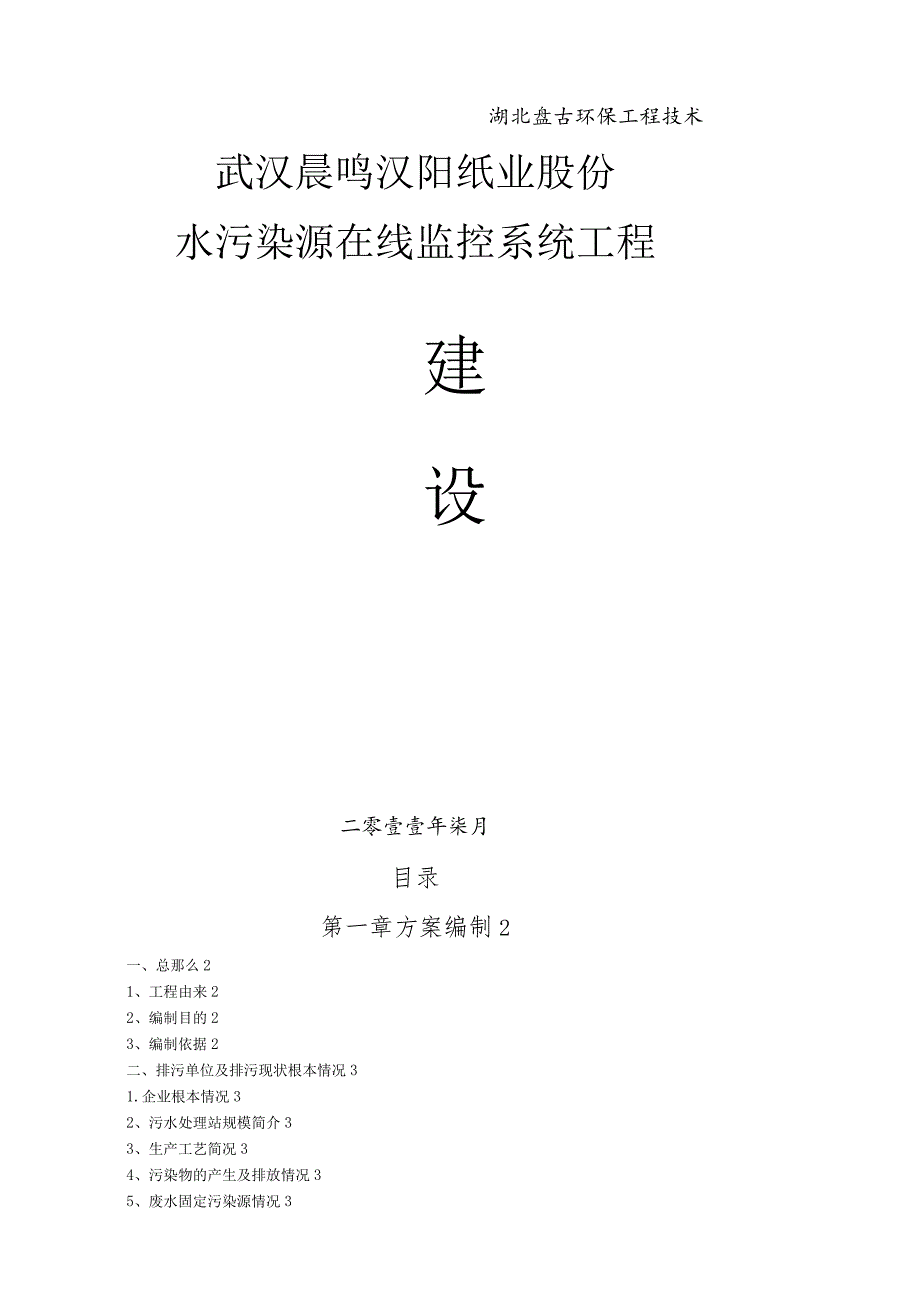

1、湖北盘古环保工程技术武汉晨鸣汉阳纸业股份水污染源在线监控系统工程建设二零壹壹年柒月目录第一章方案编制2一、总那么21、工程由来22、编制目的23、编制依据2二、排污单位及排污现状根本情况31.企业根本情况32、污水处理站规模简介33、生产工艺简况34、污染物的产生及排放情况35、废水固定污染源情况36、排污口情况47、环境管理现状4三、企业需求4四、设计标准4第二章方案设计5一、总体设计5二、现场设计61、污染源在线监测设备安装位置选择62、排污口标准化整治63、主要监测因子分析64、监控室设计与建设65、数据采集、通讯及传输系统介绍7第三章设备选型8一、总体选型原那么8二、量程选择标准8三系
2、统设备81.COD在线监测仪82 .智能工业PH计103 .氨氮在线监测仪114 .系统监控软件125 四章施工及安装调试12一、施工13二、安装调试131、安装前准备工作：132、实地安装：133、线路施工要求：13三、工期安排14四、验收14第五章方案预算156 六章技术支持与效劳16一、售前效劳16二、工程管理16三、售后效劳161、人员培训162、维修效劳163、效劳响应17第一章方案编制一、总那么1、工程由来本工程是根据湖北省环境保护厅、武汉市环境保护局的要求,根据市环保局关于2011年度污染源自动监控设施建设与运营工作方案的通知和市财政专项资金使用管理的相关要求，湖北设备工程招标受
3、武汉市环境监察支队的委托，采用竞争性谈判的方式通过招标程序确定的由湖北盘古环保工程技术承建。湖北盘古环保工程技术为湖北省环境保护厅招标确定的水污染源在线监控系统的建设商及运营商。2、编制目的固定污染源在线自动监测系统建设完成后能及时、准确、完整地反映武汉晨鸣汉阳纸业股份排放口的污染源排放情况，并将所有的数据汇总分析，通过GPRS方式使企业集团、市、省等各级相关环保部门能够随时了解到各类数据,最大限度降低污染源治理的费用及污染事故的发生，达标排放，实现节能减排。3、编制依据a、采用标准：湖北省固定污染源在线自动监测系统建设安装技术标准（试行）2007年湖北省固定污染源在线自动监测系统质量管理技术
4、标准（试行）2007年HJ/T353-2007水污染源在线监测系统安装技术标准HJ/T354-2007水污染源在线监测系统验收技术标准HJ/T212-2005污染源在线自动监控（监测）系统数据传输标准b、法律法规、各级环保部门的有关通知中华人民共和国环境保护法环境与资源保护法中华人民共和国水污染防治法二、排污单位及排污现状根本情况1.企业根本情况单位名称：武汉晨鸣汉阳纸业股份（一厂）单位地址：武汉市汉阳沌口经济开发区2、污水处理站规模简介厂区有两个污水排放口，一座日处理50000立方米的工业污水站，污水经处理达标后用泵提升排入长江，另一个排放口排放电厂、碱回收间接冷却水及供水站反冲洗水，从东荆
5、河排放口排东荆河。3、生产工艺简况略4、污染物的产生及排放情况厂区有两个污水排放口，一座日处理50000立方米的工业污水站，污水经处理达标后用泵提升排入长江，另一个排放口排放电厂、碱回收间接冷却水及供水站反冲洗水，从东荆河排放口排东荆河。排放标准制浆造纸工业水污染物排放标准GB3544-20085、废水固定污染源情况企业事先已经由武汉泰肯环保公司安装了污水在线监控系统，现在由于时间年限现在对COD监测仪和PH计进行更换并在日处理50000方的污水监控室增加氨氮在线监测仪，流量计无需进行更换。主要监控参数有：流量、PH值、COD值、氨氮。6、排污口情况厂区有一座具有日处理50000立方米的能力污
6、水处理站排污口进行了标准化整治。7、环境管理现状有专人管理污水处理。三、企业需求1.及时、准确、完整地反映排放口的污染源排放情况和治理设施运行状态情况，将所有的数据汇总分析；2 .可实时监测数据：污水流量、COD值、PH值、氨氮;3 .接入国家环境监理信息系统，能上传下调所监控各种数据，与各级环保部门联网，将所有监测值（流量值、COD、PH值、氨氮）传输至各级环保局中心机，实现在线功能，各级环保部门及企业随时掌握排放口污染物排放情况；同时，企业负责人可以随时调看数据，掌握污水处理情况。4 .有效实时地监控排污流量、PH值、COD值、氨氮及其它污染物（预留接口）；四、设计标准HYS-02-89明
7、渠污水流量计、液位计暂行技术要求JJG711-90明渠堰槽流量计试行检定规定HJ/T15-1996超声波明渠污水流量计HCRJ039-1998环保产品认定技术要求污染治理设施运行记录仪GB/T7353-1999工业自动化仪表盘、柜、台、箱标准HBC6-2001化学需氧量（CODcr）水质在线自动监测仪HJ/T92-2002水污染物排放总量监测技术标准HJ/T91-2002地表水和污水监测技术标准GB/T11457软件工程术语GB/T15532软件单元测试标准GB/T12504软件质量保证标准HJ/T353-2007水污染源在线监测系统安装技术标准HJ/T354-2007水污染源在线监测系统验收
8、技术标准HJ/T212-2005污染源在线自动监控监测）系统数据传输标准湖北省固定污染源在线自动监测系统建设安装技术标准（试行）湖北省固定污染源在线自动监测系统质量管理技术标准（试行）第二章方案设计一、总体设计根据我公司技术人员现场考察，结合企业提供情况，我公司提出以下设计思路：1 .在总排口树立标准化标志牌，在总排口安装COD采样系统、PH探头、氨氮采样系统。敷设各管路信号线。2 .在两个机房更换在线COD监测仪、智能工业PH计各一台、在日处理50000方的污水处理站机房加装氨氮在线监测仪一台，通过GPRS（无线）的方式传输至上位PC。3 .将监控设备安放在污水处理站监控室内，企业领导可通过
9、电脑网络查询。二、现场设计武汉晨鸣汉阳纸业股份污水处理站（一厂）出水用泵提升排入长江。分析以上情况，现场设计如下：1、污染源在线监测设备安装位置选择PH探头和采水系统探头安装在排污明渠中的缓冲井中。安装点后端无任何旁管。此位置监测值完全能代表企业的污染物浓度和总量的排放水平。2、排污口标准化整治a、日处理50000方的污水处理站排口已经标准化整治。b、标志牌的统一编号为：由当地环保局制订。主要污染因子是：PH、COI）、氨3、主要监测因子分析a、主要监控参数有：流量、PH值、COD值、氨氮。b、需要更换的设备：CODCr在线监测仪、PH计各2台，需要添加氨氮在线监测仪一台。4、监控室设计与建设
10、a、污水处理站原有监控室，监控室根本符合要求。b、采水管路及信号线路沿着监控室铺设，监控室后面一般没有车辆行走所以在铺设管路时只需埋设，不需要加装钢护管。信号线远离了强电线路，保证信号不受其他因素的影响。C、监测房屋内部设备布局不意图集管路二空调案控制室内应配置自来水，一台1.5匹空调及室内照明等；室内电源要求为AC220V,5kw,要求全部为三线和二线的复式插座，其中，三相电源插座应具有良好的接地线，以保证平安运行；室内电源最好采用工业电源或三相的民用电源；接地电阻必须小于10欧姆。*避雷设施：由于监测房在原有建筑物内所以不考虑防直击雷设施，在电源加装5kA交流防雷模块一套，在终端天线和终端
11、之间加装信号防雷模块一套。5、数据采集、通讯及传输系统介绍数据采集器对各类数据处理并打包，通过GPRS模块传输给环保局。武汉市环保局通过设定的IP地址接收GPRS传来的实时数据，并通过预先安装的配套软件系统分析、批量存储数据。此系统可到达以下功能：a.在线测量并记录企业的污水排放量、COD值、PH值、氨氮；b,企业和环保部门可企业通过网络查阅各类数据和图表，随时查看企业排污数据及实时监测排污状况；c.数据传输网络图和系统结构图如下：数据传输网络图：GPRS无线传输方式第三设备选型件产厂家获得质量&术监督局F发的“制造计量器具许.证股备经过市场考验*-丁用二窄容性;股备按国家和行址W/I -7J
12、和检验;二、量程选择标准V标志牌1、COD量程：企业出水标准为啦mg/L所以设备量程选择为0100OmSL,报警值选择为殁mgL0由于我公司COD选择的是RS232数字传输，所以不用设置420MA传输量程。三系统设备1.eOD在线监测仪型号名称：PG-2型水质在线监测仪国家制造计量器具许可证书编号：鄂制OOoOO202号生产单位名称：湖北盘古环保工程技术原理：在强酸溶液中，定量的重辂酸钾氧化水的复原性物质，在一定的消解温度下，六价辂被水原物质复原为三价格，在一定波长下，用光度法测价辂的吸光度，通过吸光度与水样COD值的线性关系进行定量分析测定。该仪器符合国家环境监测标准，按照GB1191-89
13、规定的重辂酸钾消解法和光度比色测量。仪器由进口可编程工业控制器PLC、真彩色大屏幕触摸屏、精密可靠的蠕动泵、专用微量试剂计量装置、高可靠耐酸碱大口径多重密封的微型组合电磁阀、单色光传感器、独立智能温控等组成，实现了分析过程全自动化。仪器测量准确、范围宽、长期工作稳定，运行费用低，结构维护简单，中文智能操作界面。可适用于实验室分析和企事业单位污水排放的在线监测。性能特点：使用进口可编程工业控制器PLC和真彩色中文大屏幕触摸屏大大提高了仪器可靠性、稳定性和使用寿命，实现了智能操作和维护；X从工厂排出的废水有时含有难以氧化的化合物（如叱唉和芳香煌），采用独特地加热技术能有效的得以解决，分析仪能在数分
