1、发动机拆装实习报告实习地点：工程实验中心实习时间：16周实习专业：2010级机械（本科）学生姓名：郝杰学号：2010301274指导教师：王侃伟2013年6月一、实习目的1 ,稳固和加强发动机的构造和原理课程的理论知识，为后续课程的学习奠定必要的根底Q2 .使学生掌握发动机总成、各零部件及其相间的连接关系、拆装方法和步骤及考前须知；3 .掌握正确使用拆装设备、工具、量具的方法；4 .了解平安操作常识，熟悉零部件拆装后的正确放置、分类及清洗方法,培养良好的工作和生产习惯。5 .锻炼和培养学生的动手能力。实习常用工具:理解汽车各组成系统的结构与工作原理实习常用工具：普通扳手、螺钉旋具、锤子、手钳。

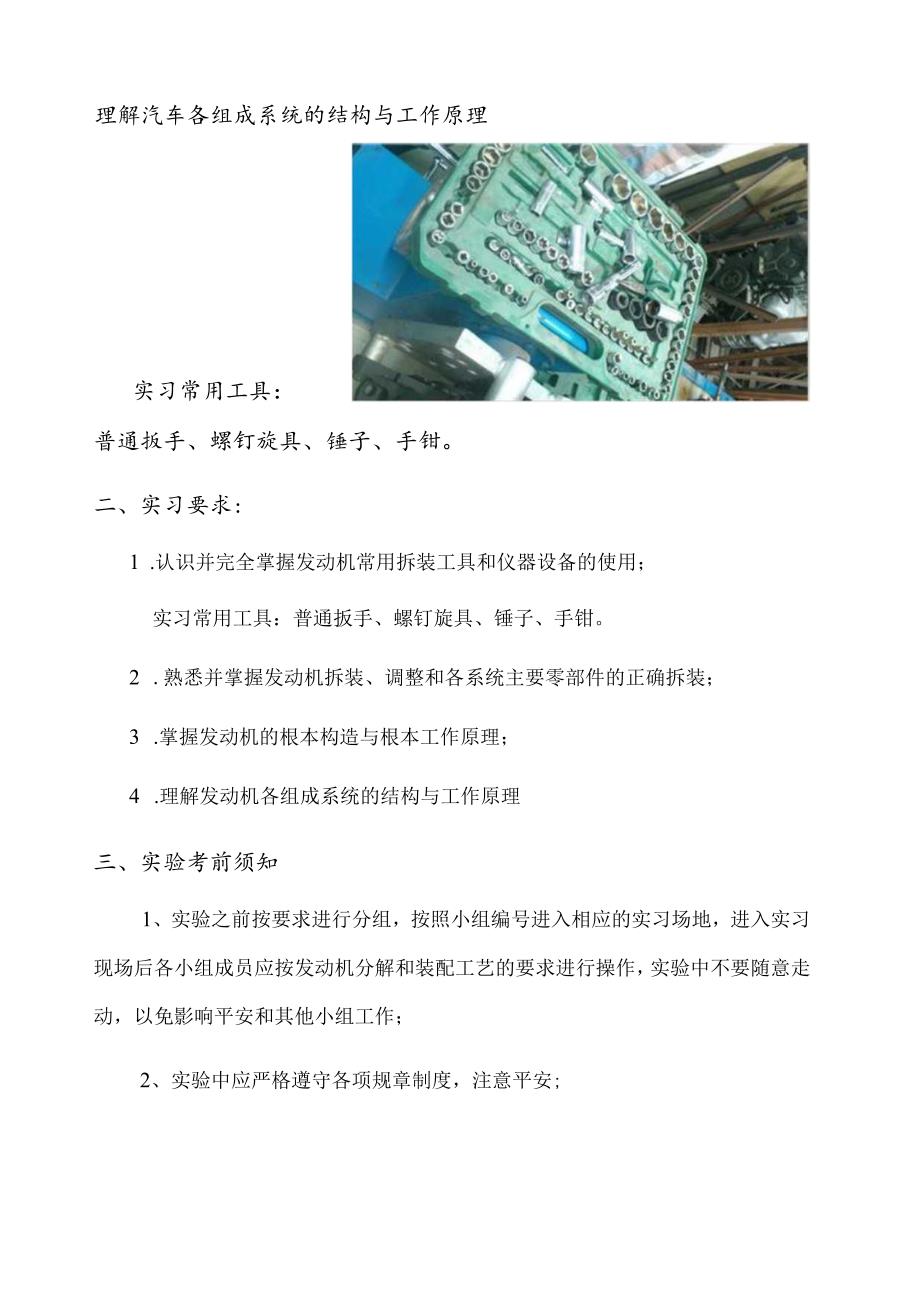

2、二、实习要求:1 .认识并完全掌握发动机常用拆装工具和仪器设备的使用；实习常用工具：普通扳手、螺钉旋具、锤子、手钳。2 .熟悉并掌握发动机拆装、调整和各系统主要零部件的正确拆装；3 .掌握发动机的根本构造与根本工作原理；4 .理解发动机各组成系统的结构与工作原理三、实验考前须知1、实验之前按要求进行分组，按照小组编号进入相应的实习场地，进入实习现场后各小组成员应按发动机分解和装配工艺的要求进行操作，实验中不要随意走动，以免影响平安和其他小组工作；2、实验中应严格遵守各项规章制度，注意平安;3、为保证实习操作的标准性和实习教具（发动机）的使用寿命，实验过程中应严格按照分解和装配工艺规程以及技术要
3、求进行拆装，并按要求将拆下的零部件摆放在规定的位置，严禁不标准的操作行为；4、实验中同学之间应相互配合协作，标准操作，各小组应确定每位成员的具体工作任务（如解读工艺流程、拆装操作、传递工具、零件摆放等），以提高拆装实验的学习效果；5、实验结束后，各小组应对所用的工量具进行清点，配合指导教师检查装配任务完成的情况，检查无误后清扫实习场地。四、实习内容发动机类型：四缸直列水冷式发动机1、总成结构的拆装1）拆下气缸盖固定螺钉，注意螺钉应从两端向中间交叉旋松，并且分3次才卸下螺钉。3）取下气缸垫，注意气缸垫的安装朝向。4）旋松油底壳的放油螺钉，放出油底壳内机油。5）翻转发动机，拆卸油底壳固定螺钉（注意
4、螺钉也应从两端向中间旋松）。拆下油底壳和油底壳密封垫。6）旋松机油粗滤清器固定螺钉，拆卸机油滤清器、机油泵链轮和机油泵。2、拆卸发动机活塞连杆组1）转动曲轴，使发动机1、6缸活塞处于下止点。2）分别拆卸1、6缸的连杆的紧固螺母，去下连杆轴承盖，注意连杆配对记号，并按顺序放好。3）取下曲轴.3）用橡胶锤或锤子木柄分别推出1、6缸的活塞连杆组件，用手在气缸出口接住并取出活塞连杆组件，注意活塞安装方向。4）将连杆轴承盖，连杆螺栓，螺母按原位置装回，不同缸的连杆不能互相调换。5）用样方法拆卸2、3、4、5缸的活塞连杆组。3、拆卸发动机曲轴飞轮组1）旋松飞轮紧固螺钉，拆卸飞轮。2）拆卸曲轴前端和后端密封
5、凸缘及油封。3）按课本要求所示从两端到中间旋松曲轴主轴承盖紧固螺钉，并注意主轴承盖的装配记号与朝向，不同缸的主轴承盖及轴瓦不能互相调换。4）抬下曲轴，再将主轴承盖及垫片按原位装回，并将固定螺钉拧入少许。注意曲轴推力轴承的定位及开口的安装方向。4、发动机零部件清洗1）去除发动机零部件的所有油泥和污垢，刮除气缸、气缸盖及活塞积炭。2）在专用油池中清洗发动机零部件，尤其是活塞连杆组件和曲轴飞轮组件。5、发动机外围零件的拆卸其它外围附件的拆卸其实并无明显的顺序，但应注意不发生干预及遵循从小到大的原那么。1）拆下节气门位置传感器。2）拆卸空气压力传感器及空气温度传感器。3）拆卸油压调节器。4）拆卸燃油滤
6、清器。5）拆卸喷油器。6）拆卸爆震传感器（可能要放到拆卸其它外围件后进行）。7）拆卸氧传感器及冷却剂传感器。8）拆卸点火线圈。9）拆卸分电器。10）拆卸水泵。11）拆卸起动机（包括电动机、电磁开关）。12）拆卸发电机。13）拆卸汽油泵（对于化油器式汽油机）o14）拆卸机油滤清器支座及机油滤清器总成。15）松开动力转向油泵传动带，拆卸动力转向泵及支架。6、发动机总体安装1）按照发动机拆卸的相反顺序安装所有零部件。2）安装考前须知如下：、安装活塞连杆组件和曲轴飞轮组件时，应该注意互相配合运动外表的高度清洁，并于装配时在相互配合的运动外表上涂抹机油。、各配对的零部件不能相互调换，安装方向也应该正确。
7、、各零部件应按规定力矩和方法拧紧，并且按两到三次拧紧。、活塞连杆组件装入气缸前，应使用专用工具将活塞环夹紧，再用锤子木柄将活塞组件推入气缸。、拆装完后将所有工具及地面清理一遍，整个拆装实习才根本结束。六、实习心得体会汽油发动机是由曲柄连杆机构，配气机构、燃料供应系、润滑系、冷却系、点火系和起动系组成。在这次实习中，我们对每一个机构和系统都做了比拟全面的学习，研究了组成部件，工作原理。我主要对发动机配气机构和润滑系统作了比拟深入的研究。配气机构的功用是根据发动机的工作顺序和工作过程，定时开启和关闭进气门和排气门，使可燃混合气或空气进入气缸，并使废气从气缸内排出，实现换气过程。配气机构大多采用顶置
8、气门式配气机构,一般由气门组、气门传动组和气门驱动组组成。配气机构中令我印象比拟深的应该是这台发动机装的液力挺柱了，我对它的理解简单说就是液压挺柱里面有个机油腔，气门关闭时里面充满油，使挺柱一直与凸轮接触，当凸轮翻开气门时一，机油再被挤出，目的就是保证挺柱一直与凸轮接触，有了这个就不需要留气门间隙了。1）机械增压系统：这个装置安装在发动机上并由皮带与发动机曲轴相连接，从发动机输出轴获得动力来驱动增压器的转子旋转，从而将空气增压吹到进气岐道里。其优点是涡轮转速和发动机相同，因此没有滞后现象，动力输出非常流畅。但是由于装在发动机转动轴里面,因此还是消耗了局部动力，增压出来的效果并不高。2）气波增压
9、系统：利用高压废气的脉冲气波迫使空气压缩。这种系统增压性能好、加速性好但是整个装置比拟笨重，不太适合安装在体积较小的轿车里面。3）废气涡轮增压系统：这就是我们平时最常见的涡轮增压装置了，增压器与发动机无任何机械联系，实际上是一种空气压缩机，通过压缩空气来增加进气量。它是利用发动机排出的废气惯性冲力来推动涡轮室内的涡轮，涡轮又带动同轴的叶轮，叶轮压送由空气滤清器管道送来的空气，使之增压进入气缸。增压器安装在发动机的排气一侧，利用发动机排出的废气惯性冲力来推动涡轮室内的涡轮，所以增压器的工作温度很高，因此涡轮增压器普遍采用全浮动轴承，由机油来进行润滑，还有冷却液为增压器进行冷却。维修费用很高。4）
10、复合增压系统：即废气涡轮增压和机械增压并用，把机械增压和涡轮增压结合在一起，来解决两种技术各自的缺乏，同时解决低速扭矩和高速功率输出的问题。这种装置在大功率柴油机上采用比拟多，汽油机上采用双增压系统（复合增压系统）的车型还比拟少，群众的L4TSI发动机采用了这一系统。其发动机输出功率大、燃油消耗率低、噪声小，只是结构太复杂，技术含量高，维修保养不容易，因此很难普及。在实训楼看完转子发动机的介绍后，我觉得转子发动机本身还是有很大空间去研发，现在的技术尚未成熟，将来或许会有不错的前景。于是我去网上查阅了些关于在转子发动机装上涡轮的资料，由于转子发动机本身的小排量就能拥有强大的输出马力，那么配上涡轮
11、装置之后确实是有了进一步的提升。润滑系统由机油泵、机油滤清器、机油冷却器、集滤器等组成。此外，润滑系统还包括机油压力表、温度表和机油管道等。记得当时是我向全班讲了下整个润滑系统的润滑过程。润滑方式分为压力润滑，飞溅润滑和润滑脂润滑三种。润滑系统确保发动机内的每个可运动的组件都能获得机油，使运动更容易。两个最需要机油的部件是活塞（以便容易地在气缸中滑动）和所有让曲轴和凸轮轴这样的部件自由转动的轴承。大局部车中，机油泵从油底壳中抽出机油，经过机油滤芯去除杂质，然后用高压喷射到轴承和气缸壁上。然后机油流进油槽中，在那里被回收，反复循环使用。为期两周的发动机实习培养了我们的团队合作能力，通过互相讨论与学习，让我体会到了合作的重要性，收获到了不少。另一方面，通过实习使我对发动机有了新的认识，确实也体会到了实践出真知的道理，原本理论课上学的知识落实到实习中还是要花不少心思的，并没有那么简单，可能课本上的发动机部件和工作过程只是书上的一些插图或者是通过文字表述脑中凭空构思这一过程，这次实习不仅把理论和实践紧密的结合起来，而且还加深了对汽车组成、结构、部件的工作原理的了解。我觉得对我来说更重要的是，我通过这次实习又找回了对汽车研究的热情，不管是发动机还是接下来的底盘实习，我都会以100%的投入，去学习，去思考，去探索。
