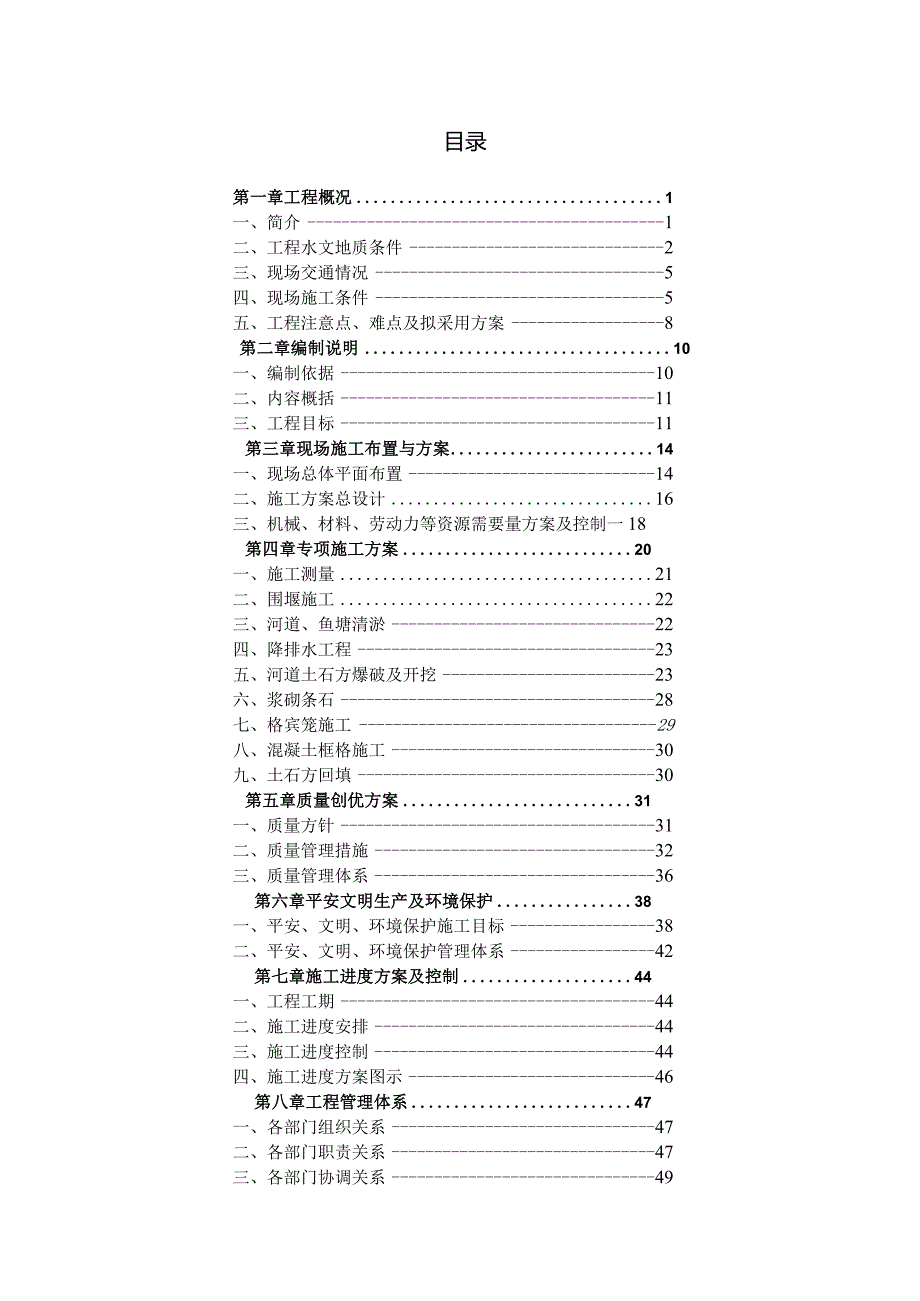

1、目录第一章工程概况1一、简介1二、工程水文地质条件2三、现场交通情况5四、现场施工条件5五、工程注意点、难点及拟采用方案8第二章编制说明10一、编制依据10二、内容概括11三、工程目标11第三章现场施工布置与方案14一、现场总体平面布置14二、施工方案总设计16三、机械、材料、劳动力等资源需要量方案及控制一18第四章专项施工方案20一、施工测量21二、围堰施工22三、河道、鱼塘清淤22四、降排水工程23五、河道土石方爆破及开挖23六、浆砌条石28七、格宾笼施工29八、混凝土框格施工30九、土石方回填30第五章质量创优方案31一、质量方针31二、质量管理措施32三、质量管理体系36第六章平安文明

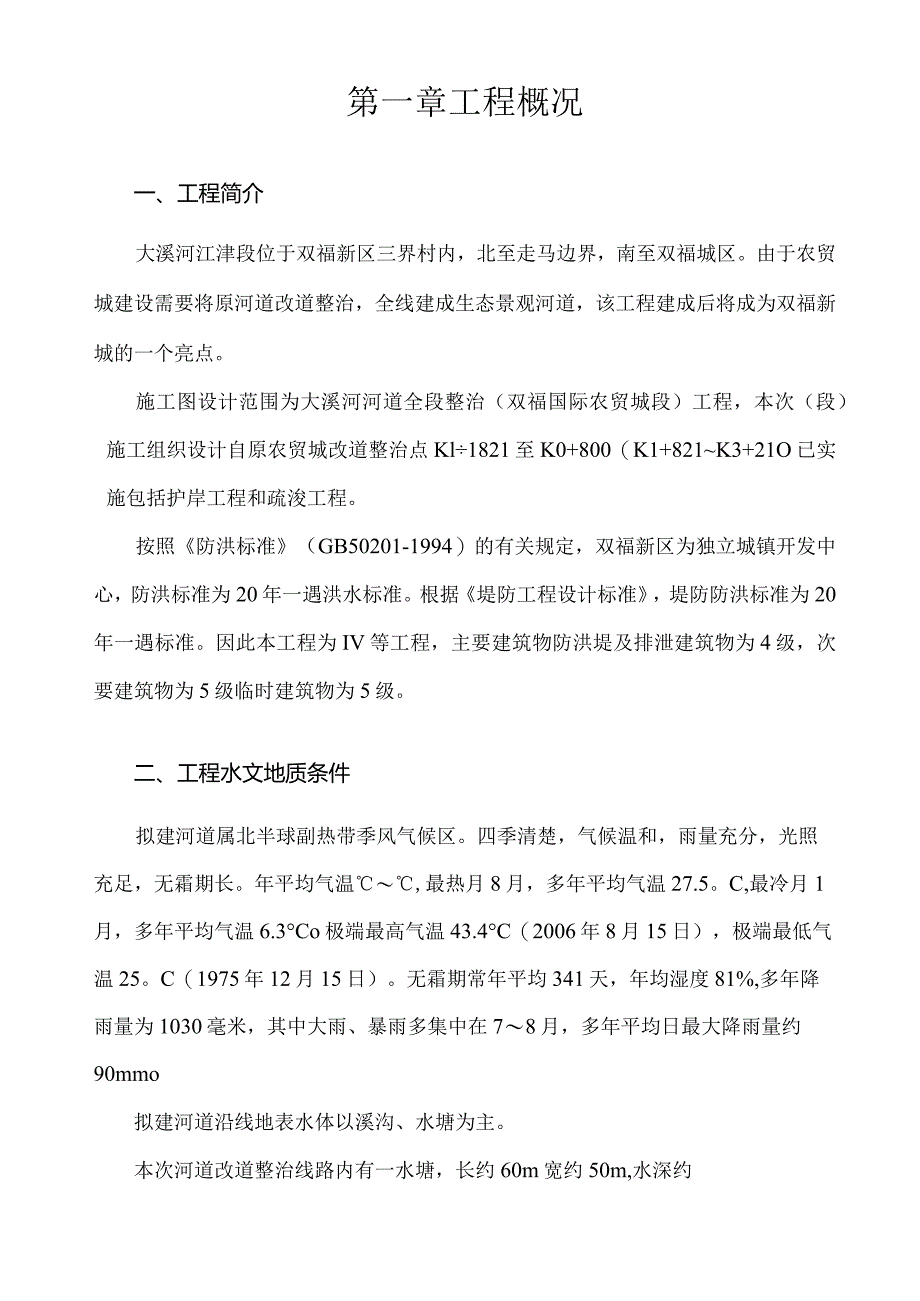

2、生产及环境保护38一、平安、文明、环境保护施工目标38二、平安、文明、环境保护管理体系42第七章施工进度方案及控制44一、工程工期44二、施工进度安排44三、施工进度控制44四、施工进度方案图示46第八章工程管理体系47一、各部门组织关系47二、各部门职责关系47三、各部门协调关系49第一章工程概况一、工程简介大溪河江津段位于双福新区三界村内，北至走马边界，南至双福城区。由于农贸城建设需要将原河道改道整治，全线建成生态景观河道，该工程建成后将成为双福新城的一个亮点。施工图设计范围为大溪河河道全段整治（双福国际农贸城段）工程，本次（段）施工组织设计自原农贸城改道整治点Kl1821至K0+800（

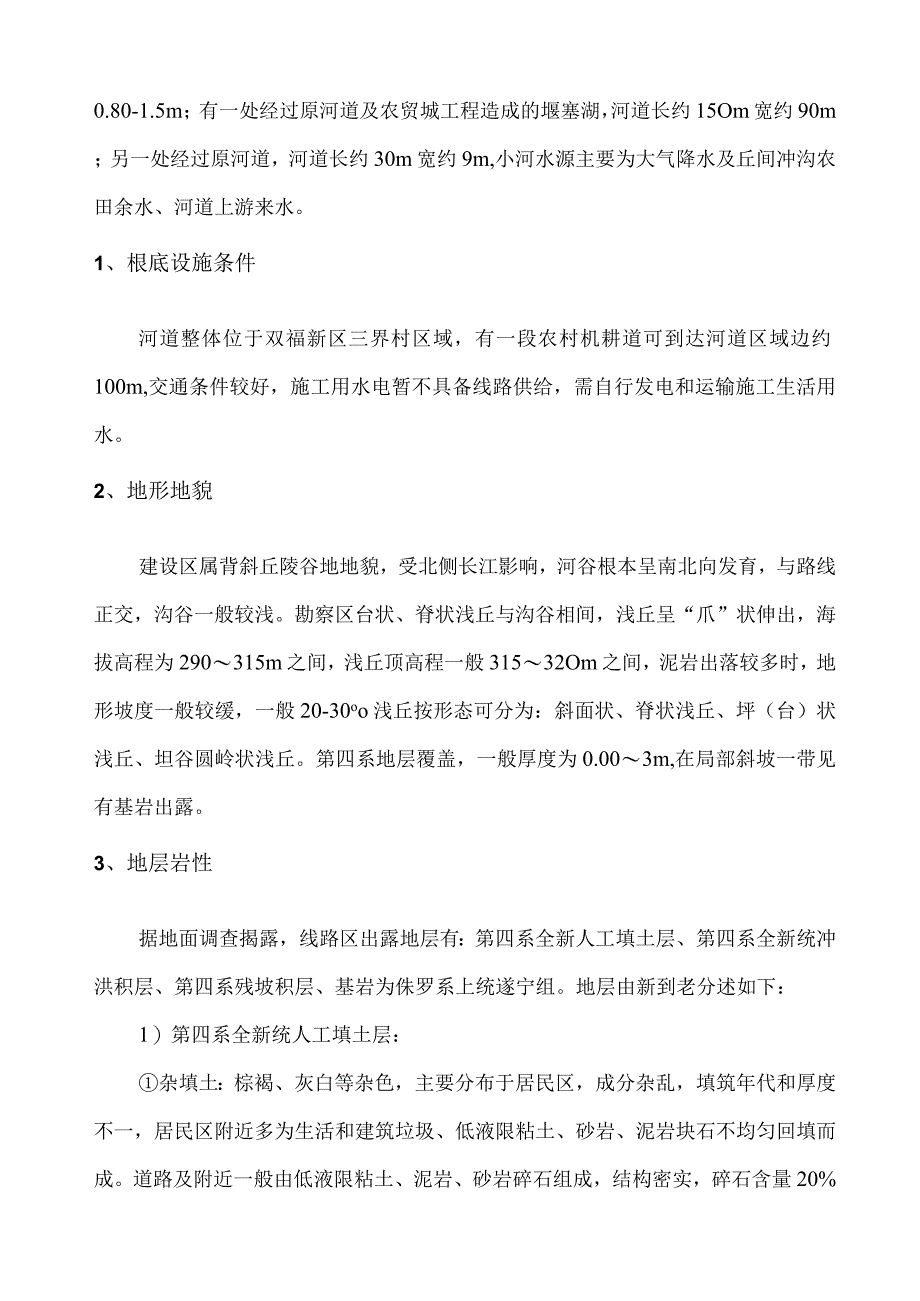

3、K1+821K3+21O已实施包括护岸工程和疏浚工程。按照防洪标准（GB50201-1994）的有关规定，双福新区为独立城镇开发中心，防洪标准为20年一遇洪水标准。根据堤防工程设计标准，堤防防洪标准为20年一遇标准。因此本工程为IV等工程，主要建筑物防洪堤及排泄建筑物为4级，次要建筑物为5级临时建筑物为5级。二、工程水文地质条件拟建河道属北半球副热带季风气候区。四季清楚，气候温和，雨量充分，光照充足，无霜期长。年平均气温,最热月8月，多年平均气温27.5。C,最冷月1月，多年平均气温6.3Co极端最高气温43.4C（2006年8月15日），极端最低气温25。C（1975年12月15日）。无霜期
4、常年平均341天，年均湿度81%,多年降雨量为1030毫米，其中大雨、暴雨多集中在78月，多年平均日最大降雨量约90mmo拟建河道沿线地表水体以溪沟、水塘为主。本次河道改道整治线路内有一水塘，长约60m宽约50m,水深约0.80-1.5m；有一处经过原河道及农贸城工程造成的堰塞湖，河道长约15Om宽约90m；另一处经过原河道，河道长约30m宽约9m,小河水源主要为大气降水及丘间冲沟农田余水、河道上游来水。1、根底设施条件河道整体位于双福新区三界村区域，有一段农村机耕道可到达河道区域边约100m,交通条件较好，施工用水电暂不具备线路供给，需自行发电和运输施工生活用水。2、地形地貌建设区属背斜丘陵
5、谷地地貌，受北侧长江影响，河谷根本呈南北向发育，与路线正交，沟谷一般较浅。勘察区台状、脊状浅丘与沟谷相间，浅丘呈“爪”状伸出，海拔高程为290315m之间，浅丘顶高程一般31532Om之间，泥岩出落较多时，地形坡度一般较缓，一般20-30oo浅丘按形态可分为：斜面状、脊状浅丘、坪（台）状浅丘、坦谷圆岭状浅丘。第四系地层覆盖，一般厚度为0.003m,在局部斜坡一带见有基岩出露。3、地层岩性据地面调查揭露，线路区出露地层有：第四系全新人工填土层、第四系全新统冲洪积层、第四系残坡积层、基岩为侏罗系上统遂宁组。地层由新到老分述如下：1）第四系全新统人工填土层：杂填土：棕褐、灰白等杂色，主要分布于居民区
6、，成分杂乱，填筑年代和厚度不一，居民区附近多为生活和建筑垃圾、低液限粘土、砂岩、泥岩块石不均匀回填而成。道路及附近一般由低液限粘土、泥岩、砂岩碎石组成，结构密实，碎石含量20%40%,粒径20450mm。素填土：棕褐色，低液限粘土、泥岩、砂岩碎石组成，结构松散稍密,碎块石含量20%40%,粒径20450mm。稍湿。2）第四系全新统冲洪积层：主要分布在浅丘间沟谷地段，主要的物质成分：低液限粘土，棕红、褐黄色，呈可塑软塑状，主要由粘土矿物及粉砂质组成。粉砂土：褐黄色为主，局部灰褐色，主要为石英、云母等矿物颗粒、片状、针状物组成，夹较多透镜状粘性土团块。稍湿-湿，稍密。3）第四系残坡积层：一般分布在
7、丘陵间平缓谷地及坡角较小的斜坡上，主要物质成分为：低液限粘土：褐黄、棕红色，呈可塑软塑状，韧性中等，干强度中等。一般上部多为耕作土，含较多植物根系。局部稻田地段为淤泥质低液限粘土，呈灰黑色，软塑状。4）基岩为侏罗系上统遂宁组：沿线出露基岩主要为侏罗系中统沙溪庙组泥岩：褐红色、棕红色，主要由粘土矿物及粉砂质组成，砂质含量较高，局部夹薄层状砂岩条带。中厚巨厚层状构造，局部薄层状。铁、泥质胶结为主。4、地表水场地内地表水主要为小溪沟及鱼塘，线路施工时将对原河道一段进行回填，溪沟地段地表水主要为农田余水，水量受季节影响大，对线路修建的影响较大。5、地下水地下水主要为松散土壤孔隙水和基岩裂隙水。D松散土
8、壤孔隙水主要接受大气降雨补给，以蒸发和向低洼处紊流的方式排泄。水量因季节和赋存的位置不同而变化。冲沟两侧斜坡覆盖层较厚，松散岩类孔隙水含量较小，主要受大气降雨补给，以蒸发和向低洼处渗流的形式排泄，所以局部季节，该层水量较小。冲沟中主要为低液限粘土，局部为第四系填土，厚度较大。2）基岩裂隙水基岩裂隙水主要赋存于基岩裂隙中，基岩出露面积较小，岩层平缓，地下水不易聚集，但受农田及鱼塘积水影响，因此该类地下水亦较丰富。三、现场交通情况河道周边有一个农村机耕道到达附近，沿河道方向需要对居民区拆迁，间或有小道可以通过。拟在进场前对临时道路进行连接，形成一条贯穿的临河道路。四、现场施工条件本工程现场施工条件
9、较好，局部河道有房屋设施需拆迁，拆迁后河道沿线有较多建筑垃圾，对施工图一:鱼塘造成一定影响。堰塞湖图三：航模协会 场图四：原河道需 现场情 在本段连 侧，有一鱼塘和 压线及线杆、民 线杆（图一）， 影响；在K1+550 床及堰塞湖图图二：原河道及机跨越处地貌况：接点K1+821北二十二万伏高用低压电线及对施工有一定有一段较宽河二），目前水位为改建后河道河床标高，原河床积水和淤泥较深；在K1+70有一段原河道(图三、图四)需要特殊处理。为此，公司在施工前将事先探明情况，并做好专项施工方案和预算，报监理、审计审批，然后在得到业主许可前方进行施工。针对现场情况，工程开工后本公司将做两手准备，具备施工
10、条件的线段先行施工，绕过没有施工条件的地段，给于足够充裕时间用于拆迁；另一方面，委托业主与各相关方协调，确保工程能够顺利、持续进行。五、工程注意点、难点及拟采用方案1、工程难点及解决方案(1)施工机械与周边的电力线路协调问题根据现场情况来看，本段起点电力线路位于施工作业范围之内；在施工时，这些电力线路增加了施工难度，并带来平安方面的隐患。为此，我公司经研究，决定在电力线路附近进行开挖时，派专人进行看护，并随时与挖机指挥员交流，以保证施工机械对电力线路不造成影响。(2)工程量大、工期紧张之间矛盾的平衡问题本次实施段)工程施工图工程量初步统计工程量估算表部位施工内容单位工程数量护堤土方开挖m3Il
11、OOOO石渣回填11P63728格宾笼mi80000格宾笼块石回填m323000碎石垫层m39000CIo硅路面厚IoCmm31500C20碎格构厚30cmm31800格构内填种植土30cm厚m36000护坡草皮m230000土工布ml50000抛石压脚m3800本次(段)实施挖填土石方总量约为11万余方，格宾笼块石万余方，碎石垫层0.9万方；按照每天挖填方3000方，理想状态下最快也需要40天才能完成土石方施工任务，而现场情况复杂，河道范围房屋拆迁影响、建筑垃圾及建筑物根底非常普遍，之间又有梅雨季节，这将导致工期内很难完成所有施工任务。针对这种情况，我公司在考察现场后，决定巧妙安排施工力量：
12、土石方局部土石方施工的速度，是所有后续工作能否顺利进行，工程工期能否按预期进度完成的根底。本段开挖(填)土石方约11余万方，其中湿土、淤泥还无法预计，理论测量工程量以外可能存在大量淤泥的开挖运输，为此，本公司拟采用多台反铲挖机设备结合挖方区较干土方与淤泥混合填筑后再挖运河床淤质泥土，采用随挖随运的方式用自卸车运到指定堆场。石渣换填或石渣填筑局部利用当地地材及信息资源，积极组织所需石渣及换填材料，保证工程进度所需材料,绝不因材料供给和地方协调影响工程进度。格宾笼局部格宾笼工程量很大，为了确保工期，拟增加施工力量，决定安排5组每组20人的砌石施工队，按照平均每人每天完成Zn?的速度计算，100人在
13、50天之内才可以完成。所以本公司将采取同步交叉施工的方式，将分段统一起来作为一个施工大项，与土石方等施工同步进行，互不影响又相互协作，保证施工任务能又好又快的完成。2、施工注意点根据设计要求，除改线河段外，其余河道走向放样根本顺应河道走势进行施工。为此，我公司将与设计及测绘工程师联系，在现场进行点位放样，明确坐标点位置，并进行引测，确保河口线性的走向。(1)河道上及附近有电线杆的部位防护措施在本段东有电线及电线杆，在施工时，需要对这些部位的根底进行保护。首先人工开挖进行探摸，如果影响不大，那么采用木桩支护等方式进行保护后，继续施工，同时派专人加强监护；如有影响，那么通知业主、监理及原管理单位进
14、行方案的协商处理。(2)鱼塘和原河道及堰塞湖问题此问题包括排水、清淤、换填等，需要将原河道积水引出或抽排。由于设计未说明此处问题的处理方式，需要在实际施工过程中协同业主、设计、监理等部门根据实际状况采取相应的处理措施。本公司在进行排水时方案采用开挖临时沟渠的方式进行积水的排泄，因为施工过程恰逢雨季来临，如果采用抽排只能解决临时积水，一旦雨季来临或较大来水将增大排水费用和时间。清淤及开挖，采用挖方区多余土方填于淤泥中，将淤泥与干土混合后开挖装车外运。对于局部河道、堰塞湖低于设计河床的换填区域（2米范围内），采用挖方区石方碾压填筑，超过2米深的局部采用抛石挤淤加强河床强度。（3）与支河或其他入水口
