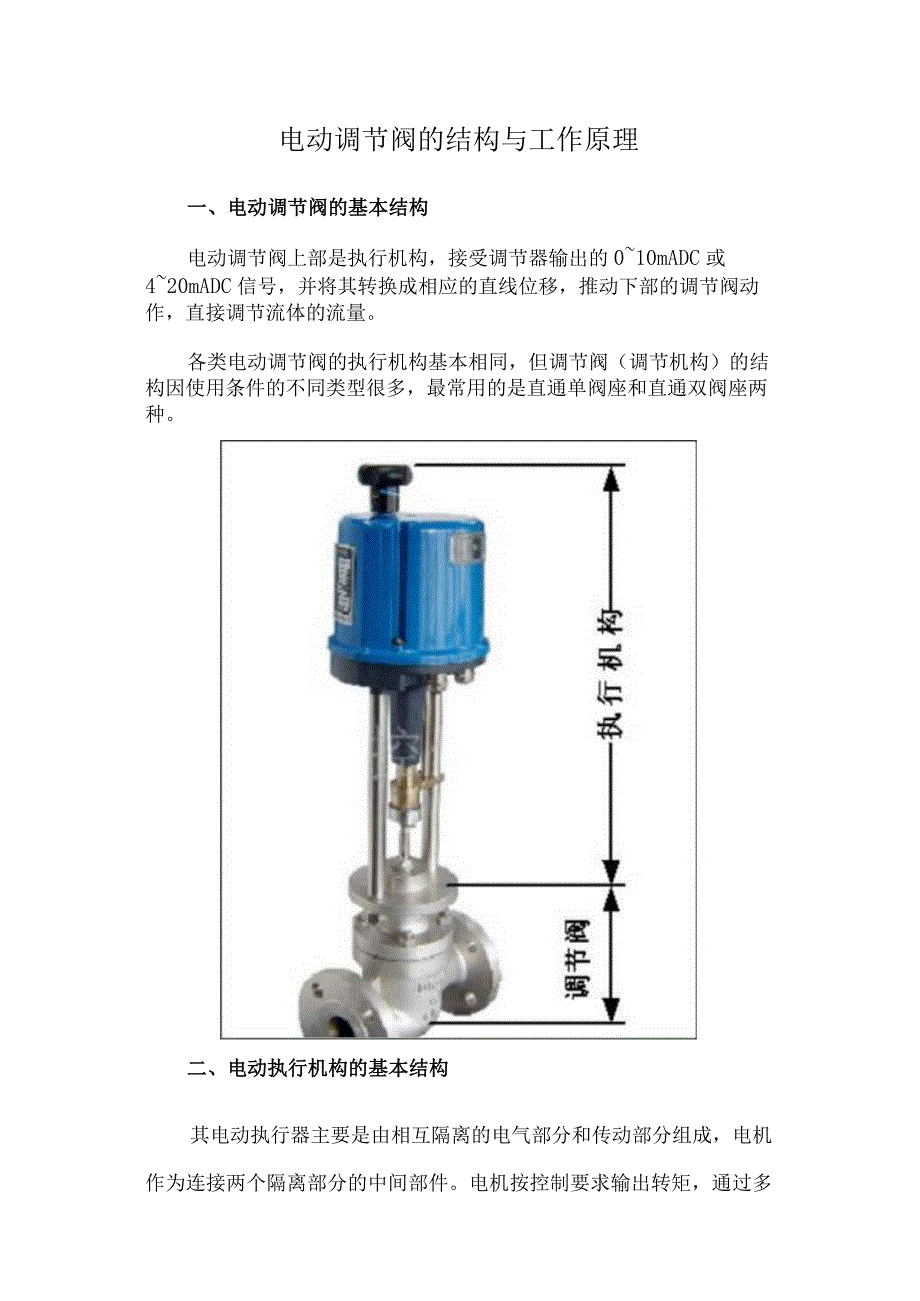

1、电动调节阀的结构与工作原理一、电动调节阀的基本结构电动调节阀上部是执行机构，接受调节器输出的010mADC或420mADC信号，并将其转换成相应的直线位移，推动下部的调节阀动作，直接调节流体的流量。各类电动调节阀的执行机构基本相同，但调节阀（调节机构）的结构因使用条件的不同类型很多，最常用的是直通单阀座和直通双阀座两种。二、电动执行机构的基本结构其电动执行器主要是由相互隔离的电气部分和传动部分组成，电机作为连接两个隔离部分的中间部件。电机按控制要求输出转矩，通过多级正齿轮传递到梯形丝杆上，梯形丝杆通过螺纹变换转矩为推力。因此梯形螺杆通过自锁的输出轴将直线行程传递到阀杆。执行机构输出轴带有一个防

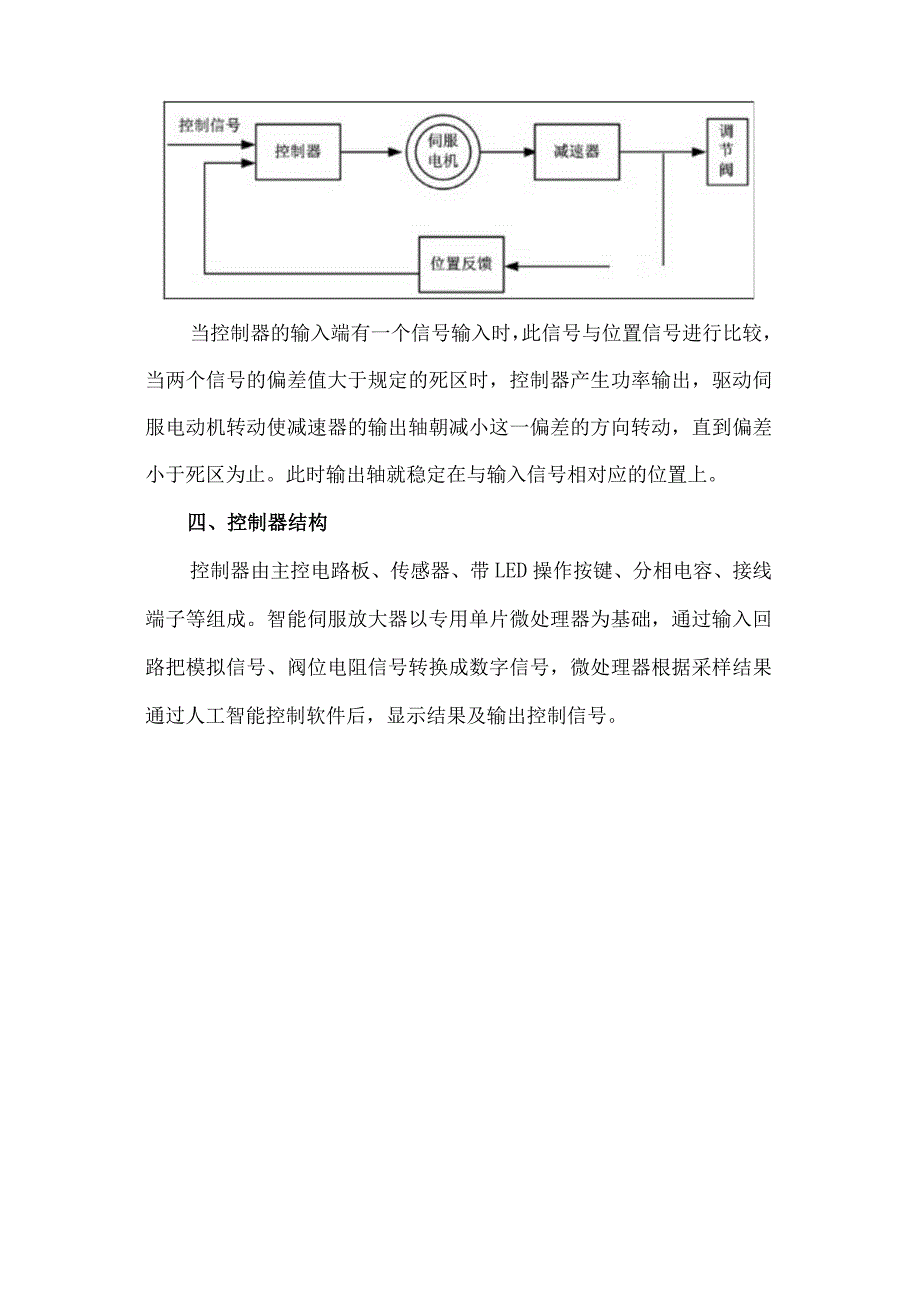

2、止传动的止转环，输出轴的径向锁定装置也可以做动位置指示器。输出轴止动环上连有一个旗杆，旗杆随输出轴同步运行，通过与旗杆连接的齿条板将输出轴位移转换成电信号，提供给智能控制板作为比较信号和阀位反馈输出。同时执行机构的行程也可由齿条板上的两个主限位开关开限制，并由两机械限位保护。三、执行机构工作原理电动执行机构是以电动机为驱动源、以直流电流为控制及反馈信号，原理方块图如下图所示。当控制器的输入端有一个信号输入时，此信号与位置信号进行比较，当两个信号的偏差值大于规定的死区时，控制器产生功率输出，驱动伺服电动机转动使减速器的输出轴朝减小这一偏差的方向转动，直到偏差小于死区为止。此时输出轴就稳定在与输入
3、信号相对应的位置上。四、控制器结构控制器由主控电路板、传感器、带LED操作按键、分相电容、接线端子等组成。智能伺服放大器以专用单片微处理器为基础，通过输入回路把模拟信号、阀位电阻信号转换成数字信号，微处理器根据采样结果通过人工智能控制软件后，显示结果及输出控制信号。-位置反情- -传WIglOrM一柠制-DJA转换一 f -A-D转换一一功午萌动一 一显 小一-键盘输入.五、调节阀的基本结构调节阀与工艺管道中被调介质直接接触，阀芯在阀体内运动，改变阀芯与阀座之间的流通面积，即改变阀门的阻力系数就可以对工艺参数进行调节。下图给出直通单阀座和直通双阀座的典型结构，它由上阀盖（或高温上阀盖）、阀体、
4、下阀盖、阀芯与阀杆组成的阀芯部件、阀座、填料、压板等组成。直通单阀座的阀体内只有一个阀芯和一个阀座，其特点是结构简单、泄漏量小（甚至可以完全切断）和允许压差小。因此，它适用于要求泄漏量小，工作压差较小的干净介质的场合。在应用中应特别注意其允许压差，防止阀门关不死。直通双座调节阀的阀体内有两个阀芯和阀座。它与同口径的单座阀相比，流通能力约大20%25沆因为流体对上、下两阀芯上的作用力可以相互抵消，但上、下两阀芯不易同时关闭，因此双座阀具有允许压差大、泄漏量较大的特点。故适用于阀两端压差较大，泄漏量要求不高的干净介质场合，不适用于高粘度和含纤维的场合。常见故障及解决方法1 .执行器不动作,但控制模
5、块电源和信号灯均亮处理方法：检查电源电压是否正确；电动机是否断线；十芯插头从端到各线终端是否断线；电动机、电位器、电容各接插头是否良好；用对比互换法判断控制模块是否良好。2 .执行器不动作，电源灯亮而信号灯不亮处理方法：检查输入信号极性等是否正确；用对比互换法判断控制模块是否良好。3 .调节系统参数整定不当导致执行器频繁振荡处理方法：调节器的参数整定不合适，会引起系统产生不同程度的振荡。对于单回路调节系统，比例带过小，积分时间过短，微分时间和微分增益过大都可能产生系统振荡。可以通过系统整定的方法，合理的选择这些参数，使回路保持稳定速度。4 .执行器电机发热迅速、震荡爬行、短时间内停止动作处理方
6、法：用交流2V电压档测控制模块输入端是否交流干扰动；检查信号线是否和电源线隔离；电位器及电位器配线是否良好;反馈组件动作是否正常。5 .执行器动作呈步进、爬行现象、动作缓慢处理方法：检查操作器传来的信号动作时间是否正确。6 .执行器位置反馈信号太大或太小处理方法：检查“零位”和“行程”电位器调整是否正确；更换控制模块判断。7 .加信号后执行器全开或全关，限位开关也不停处理方法：检查控制模块的功能选择开关是否在正确位置；“零位”和“行程”电位器调整是否正确；更换控制模块判断。8 .执行器震荡、鸣叫处理方法：主要是因为灵敏度调得太高，不灵敏区太小，过于灵敏，致使执行器小回路无法稳定而产生振荡，可逆时针微调灵敏度电位器降低灵敏度；流体压力变化太大，执行机构推力不足；调节阀选择大了、阀常在小开度工作。9 .执行器动作不正常，但限位开关动作后电机不停止处理方法：检查限位开关、限位开关配线是否有故障；更换控制模块判断。10 .执行器皮带断处理方法：检查执行器内部传动部分是否损坏卡住；“零位”和“行程”电位器调整是否正确；限位开关是否正确。
