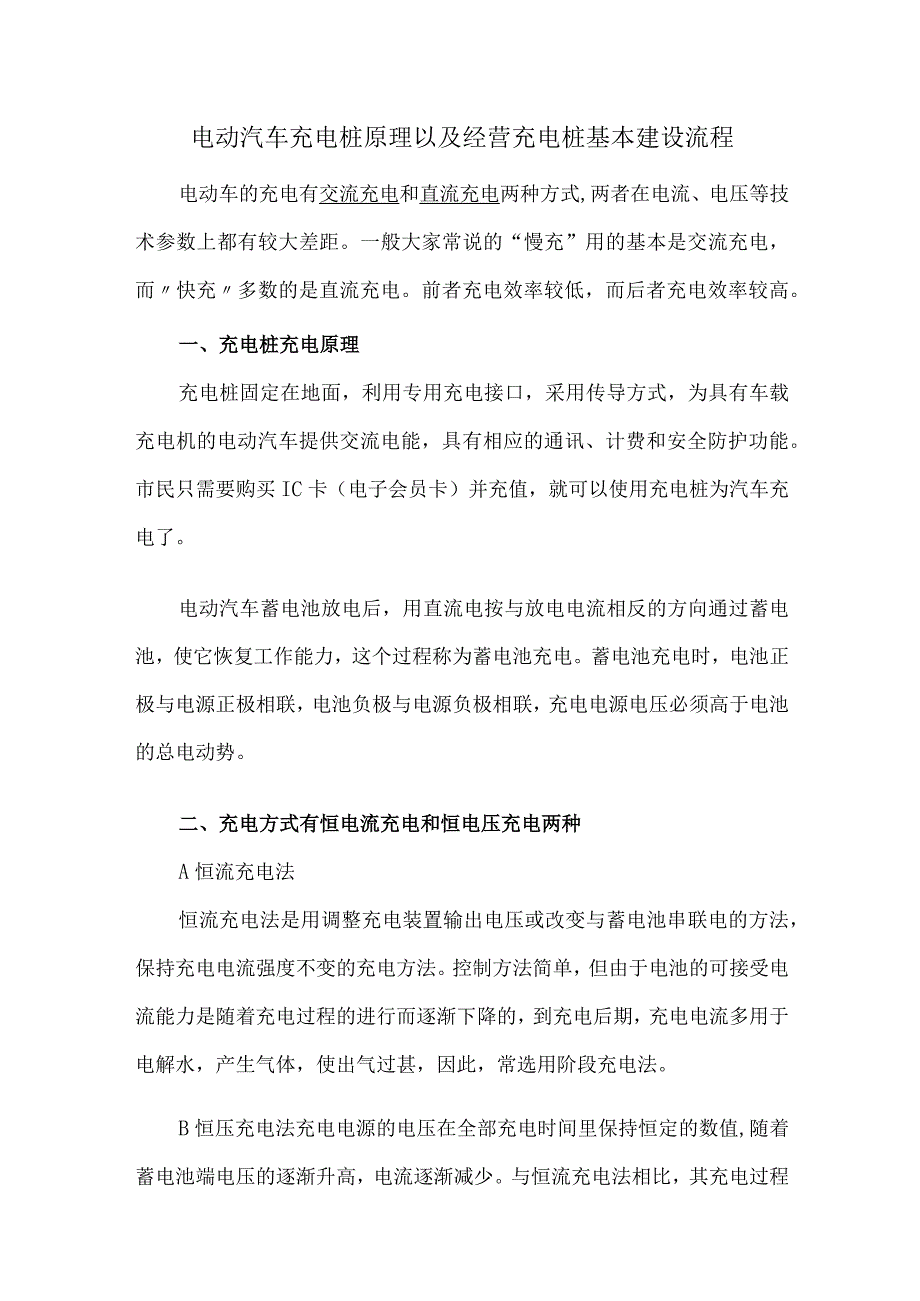

1、电动汽车充电桩原理以及经营充电桩基本建设流程电动车的充电有交流充电和直流充电两种方式,两者在电流、电压等技术参数上都有较大差距。一般大家常说的“慢充”用的基本是交流充电，而快充多数的是直流充电。前者充电效率较低，而后者充电效率较高。一、充电桩充电原理充电桩固定在地面，利用专用充电接口，采用传导方式，为具有车载充电机的电动汽车提供交流电能，具有相应的通讯、计费和安全防护功能。市民只需要购买IC卡（电子会员卡）并充值，就可以使用充电桩为汽车充电了。电动汽车蓄电池放电后，用直流电按与放电电流相反的方向通过蓄电池，使它恢复工作能力，这个过程称为蓄电池充电。蓄电池充电时，电池正极与电源正极相联，电池负极
2、与电源负极相联，充电电源电压必须高于电池的总电动势。二、充电方式有恒电流充电和恒电压充电两种A恒流充电法恒流充电法是用调整充电装置输出电压或改变与蓄电池串联电的方法，保持充电电流强度不变的充电方法。控制方法简单，但由于电池的可接受电流能力是随着充电过程的进行而逐渐下降的，到充电后期，充电电流多用于电解水，产生气体，使出气过甚，因此，常选用阶段充电法。B恒压充电法充电电源的电压在全部充电时间里保持恒定的数值,随着蓄电池端电压的逐渐升高，电流逐渐减少。与恒流充电法相比，其充电过程更接近于最佳充电曲线。用恒定电压快速充电，由于充电初期蓄电池电动势较低，充电电流很大，随着充电的进行，电流将逐渐减少，因

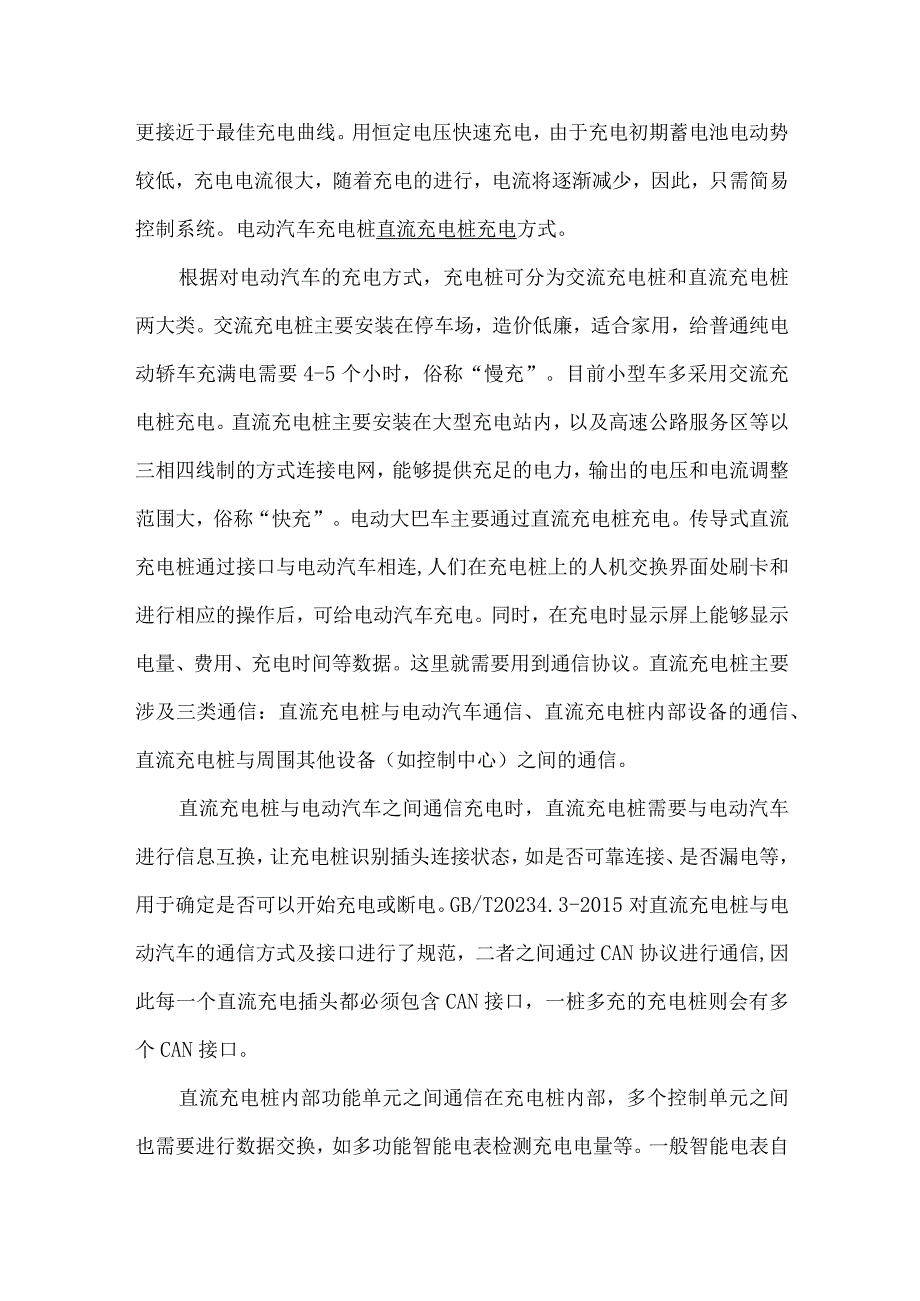

3、此，只需简易控制系统。电动汽车充电桩直流充电桩充电方式。根据对电动汽车的充电方式，充电桩可分为交流充电桩和直流充电桩两大类。交流充电桩主要安装在停车场，造价低廉，适合家用，给普通纯电动轿车充满电需要4-5个小时，俗称“慢充”。目前小型车多采用交流充电桩充电。直流充电桩主要安装在大型充电站内，以及高速公路服务区等以三相四线制的方式连接电网，能够提供充足的电力，输出的电压和电流调整范围大，俗称“快充”。电动大巴车主要通过直流充电桩充电。传导式直流充电桩通过接口与电动汽车相连,人们在充电桩上的人机交换界面处刷卡和进行相应的操作后，可给电动汽车充电。同时，在充电时显示屏上能够显示电量、费用、充电时间等
4、数据。这里就需要用到通信协议。直流充电桩主要涉及三类通信：直流充电桩与电动汽车通信、直流充电桩内部设备的通信、直流充电桩与周围其他设备（如控制中心）之间的通信。直流充电桩与电动汽车之间通信充电时，直流充电桩需要与电动汽车进行信息互换，让充电桩识别插头连接状态，如是否可靠连接、是否漏电等，用于确定是否可以开始充电或断电。GB/T20234.3-2015对直流充电桩与电动汽车的通信方式及接口进行了规范，二者之间通过CAN协议进行通信,因此每一个直流充电插头都必须包含CAN接口，一桩多充的充电桩则会有多个CAN接口。直流充电桩内部功能单元之间通信在充电桩内部，多个控制单元之间也需要进行数据交换，如多

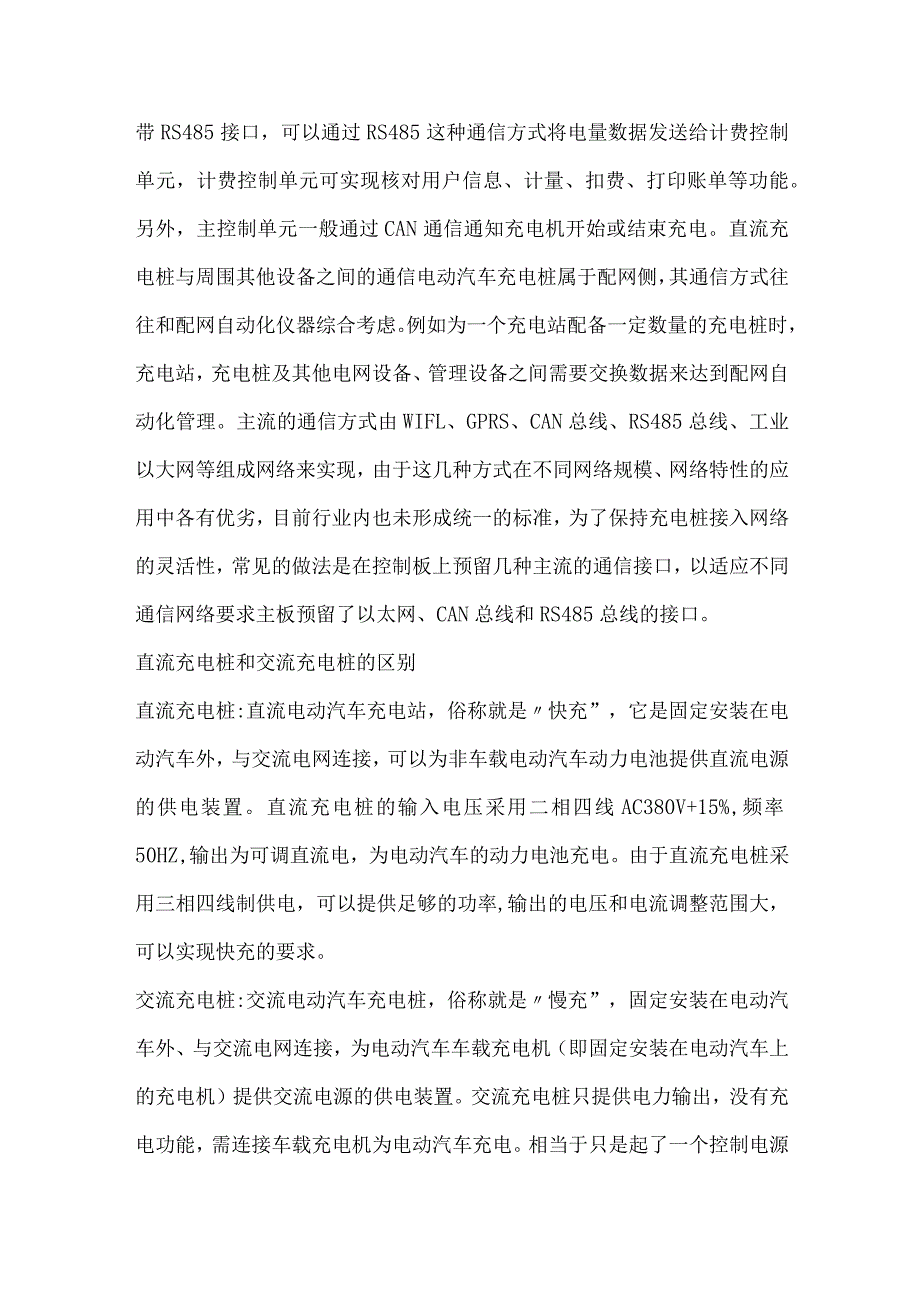

5、功能智能电表检测充电电量等。一般智能电表自带RS485接口，可以通过RS485这种通信方式将电量数据发送给计费控制单元，计费控制单元可实现核对用户信息、计量、扣费、打印账单等功能。另外，主控制单元一般通过CAN通信通知充电机开始或结束充电。直流充电桩与周围其他设备之间的通信电动汽车充电桩属于配网侧，其通信方式往往和配网自动化仪器综合考虑。例如为一个充电站配备一定数量的充电桩时，充电站，充电桩及其他电网设备、管理设备之间需要交换数据来达到配网自动化管理。主流的通信方式由WIFL、GPRS、CAN总线、RS485总线、工业以大网等组成网络来实现，由于这几种方式在不同网络规模、网络特性的应用中各有优
6、劣，目前行业内也未形成统一的标准，为了保持充电桩接入网络的灵活性，常见的做法是在控制板上预留几种主流的通信接口，以适应不同通信网络要求主板预留了以太网、CAN总线和RS485总线的接口。直流充电桩和交流充电桩的区别直流充电桩:直流电动汽车充电站，俗称就是快充”，它是固定安装在电动汽车外，与交流电网连接，可以为非车载电动汽车动力电池提供直流电源的供电装置。直流充电桩的输入电压采用二相四线AC380V+15%,频率50HZ,输出为可调直流电，为电动汽车的动力电池充电。由于直流充电桩采用三相四线制供电，可以提供足够的功率,输出的电压和电流调整范围大，可以实现快充的要求。交流充电桩:交流电动汽车充电桩
7、，俗称就是慢充”，固定安装在电动汽车外、与交流电网连接，为电动汽车车载充电机（即固定安装在电动汽车上的充电机）提供交流电源的供电装置。交流充电桩只提供电力输出，没有充电功能，需连接车载充电机为电动汽车充电。相当于只是起了一个控制电源的作用的。两者的区别:简单来说，交流充电需要借助车载充电机来充电，直流快速充电桩不需要这个设备。二者在充电速度上差别较大，一辆纯电动汽车（普通电池容量）完全放电后通过交流充电充满需要8个小时，而通过直流快速充电桩仅需要1小时左右。交流充电桩给电动汽车的充电机提供电力输入，由于车载充电机的功率并不大，所以不能实现快速充电。直流快速充电桩是固定安装在电动汽车外、与交流电
8、网连接，可以为非车载电动汽车的动力电池提供直流电源的供电装置，直流充电桩可以提供足够的功率，输出的电压和电流调整范围大,可以实现快充的要求。三、经营充电桩基本建设流程前言在双碳战略目标下，新能源汽车逐渐普及，越来越多的家庭选择购买新能源汽车。随着新能源汽车用户的不断增加，大家对新能源汽车充电桩的需求也日益提升，电动汽车充电站是必不可少的基础设施,对新能源汽车的发展具有重要推动作用O一、项目备案项目选址确认后，需要第一步到项目所在地区发改委部门进行项目备案。发改委项目备案主要提供如下资料（各地区可能有一定差异）:1 .地性质和产权归属证明，如土地证和租赁合同。2 .项目基本信息，如项目建设内容，
9、总投资资金、设备情况等。注意事项：不对外运营，无申请补贴的专用充电设施项目，如果存在新增用地的情况，则仍需履行备案手续；建设报建需要到地区规划土地监察局。充电设施项目是否需要建设审批取决于项目是否涉及新增土地。无需新增土地的项目不需要办理报建手续；需要新增土地的项目，包括新建专用充电设施和新建公用充电设施，则需要按照建设项目的审批要求，取得建设用地规划许可证、建设工程规划许可证和建筑工程施工许可证等主要许可。需要说明的是，充电设施与其他主体建筑物建设同步进行的，例如，建设单位停车场、公共停车场、高速公路服务区的同时同步建设充电设施，则无需单独为同步建设的充电设施单独办理报建手续。或在现有资料齐
10、全的停车场进行建设，只是进行设备安装，也无需单独办理报建手续。另外根据各地政策不一样，如北上广深等一线城市，新建休息室、活动室等配套设施时需要进行建设报批，申请临时建筑报批手续，具体与当地政策有关。二、电力报备项目备案审批后，可进行电力报装申请，（部分城市可以与项目备案同步进行）。对于需要进行电力报装的充电场站，需到国家电网或南方电网办理相关手续，大致流程如下：需要提供的材料大致如下：1 .有效身份证明材料。申请户名为单位客户的，提供营业执照（或组织机构代码证）复印件及法定代表人有效身份证明。法人委托书需注明经办人系本公司人员、经办人身份证、电话以及经办人身份证复印件。2 .产权证明。不动产登
11、记证（土地证）或场所租赁合同、合作经营合同等。3 .用电申请如果由承租人提出申请的，应安装智能缴费电能表并采用智能缴费方式结算电费。4.因目前国内很多的确针对新能源建设，提供波峰平谷优惠电价。所以电力审批仅提供与充电场地、充电车辆相适应的供电容量，除充电设施用电外，不得向其他与充电服务不相关的负荷供电。注意事项：一般充电设施用电缴费为预缴费，需要提前存入足够的费用。三、项目验收电力报装后，可以同步开展场站建设。建设完成后，一般需要供电、消防、防雷、计量进行验收。目前一般可以优先申请供电验收，验收完成后即可以按照物价局定价范围进行试运营。如无计划申请补贴，消防、防雷、计量验收可以不用找相关认证部
12、门申请。工程竣工后，企业应提交下列文件，报竣工验收：a.设备的产品合格说明书；b.试验记录，安装技术记录（包括隐蔽工程记录）：C.竣工图纸、施工指导书（施工技术措施）；d.有供电公司审核意见的电气部分设讣图纸和设计变更函；e.供电企业认为必要的资料、记录；f.电气部分竣工图纸在工程送电后1个月内完成并报一份给供电公司存档。供电公司受理报竣工后5个工作日内完成现场验收。如有缺陷需进行整改，由企业依据现场验收整改意见组织整改,整改结束后重新报竣工并重新验收，需交纳复验费。工程验收合格后，企业与供电公司签订供用电合同及电费结算协议，企业需提供：a.营业执照复印件；b.法人资质证明（或授权委托书）；c.税务登记证号及开户银行、账号：d.值班电工进网作业许可证原件和复印件。受电工程验收合格并办理相关手续后5个工作日装表接电。四、运营相关验收完成后，即可投入运营。五、申请补贴如地区有相关补贴政策，可以找区发改委了解相关补贴要求和相关政策，按其流程要求提供相关资料进行申请。
