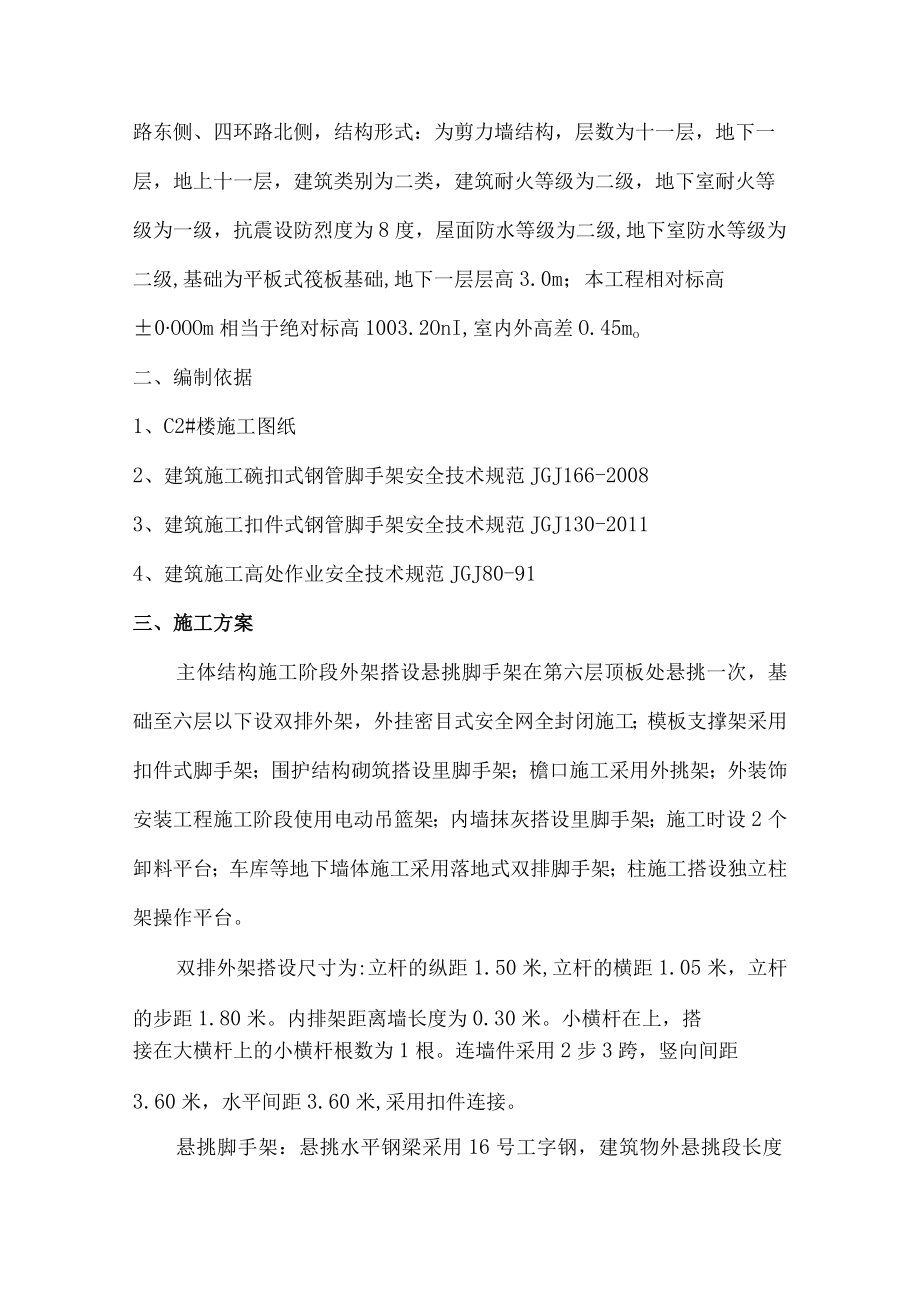

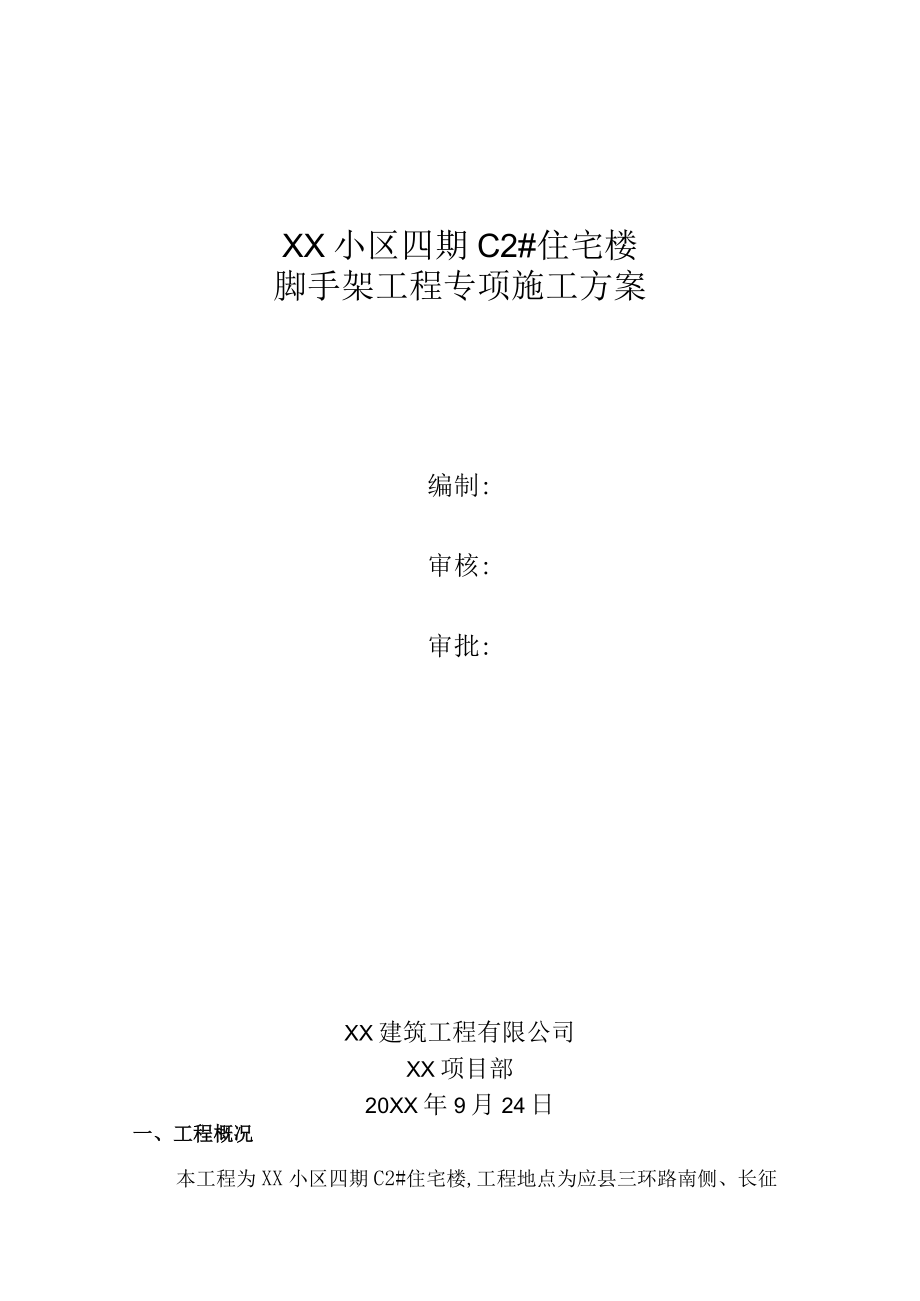

1、XX小区四期C2#住宅楼脚手架工程专项施工方案编制:审核:审批:XX建筑工程有限公司XX项目部20XX年9月24日一、工程概况本工程为XX小区四期C2#住宅楼,工程地点为应县三环路南侧、长征路东侧、四环路北侧,结构形式:为剪力墙结构,层数为十一层,地下一层,地上十一层,建筑类别为二类,建筑耐火等级为二级,地下室耐火等级为一级,抗震设防烈度为8度,屋面防水等级为二级,地下室防水等级为二级,基础为平板式筏板基础,地下一层层高3.0m;本工程相对标高0OOOm相当于绝对标高1003.2OnI,室内外高差O.45mo二、编制依据1、C2#楼施工图纸2、建筑施工碗扣式钢管脚手架安全技术规范JGJ166-

2、20083、建筑施工扣件式钢管脚手架安全技术规范JGJ130-20114、建筑施工高处作业安全技术规范JGJ80-91三、施工方案主体结构施工阶段外架搭设悬挑脚手架在第六层顶板处悬挑一次,基础至六层以下设双排外架,外挂密目式安全网全封闭施工;模板支撑架采用扣件式脚手架;围护结构砌筑搭设里脚手架;檐口施工采用外挑架;外装饰安装工程施工阶段使用电动吊篮架;内墙抹灰搭设里脚手架;施工时设2个卸料平台;车库等地下墙体施工采用落地式双排脚手架;柱施工搭设独立柱架操作平台。双排外架搭设尺寸为:立杆的纵距1.50米,立杆的横距1.05米,立杆的步距1.80米。内排架距离墙长度为0.30米。小横杆在上,搭接在

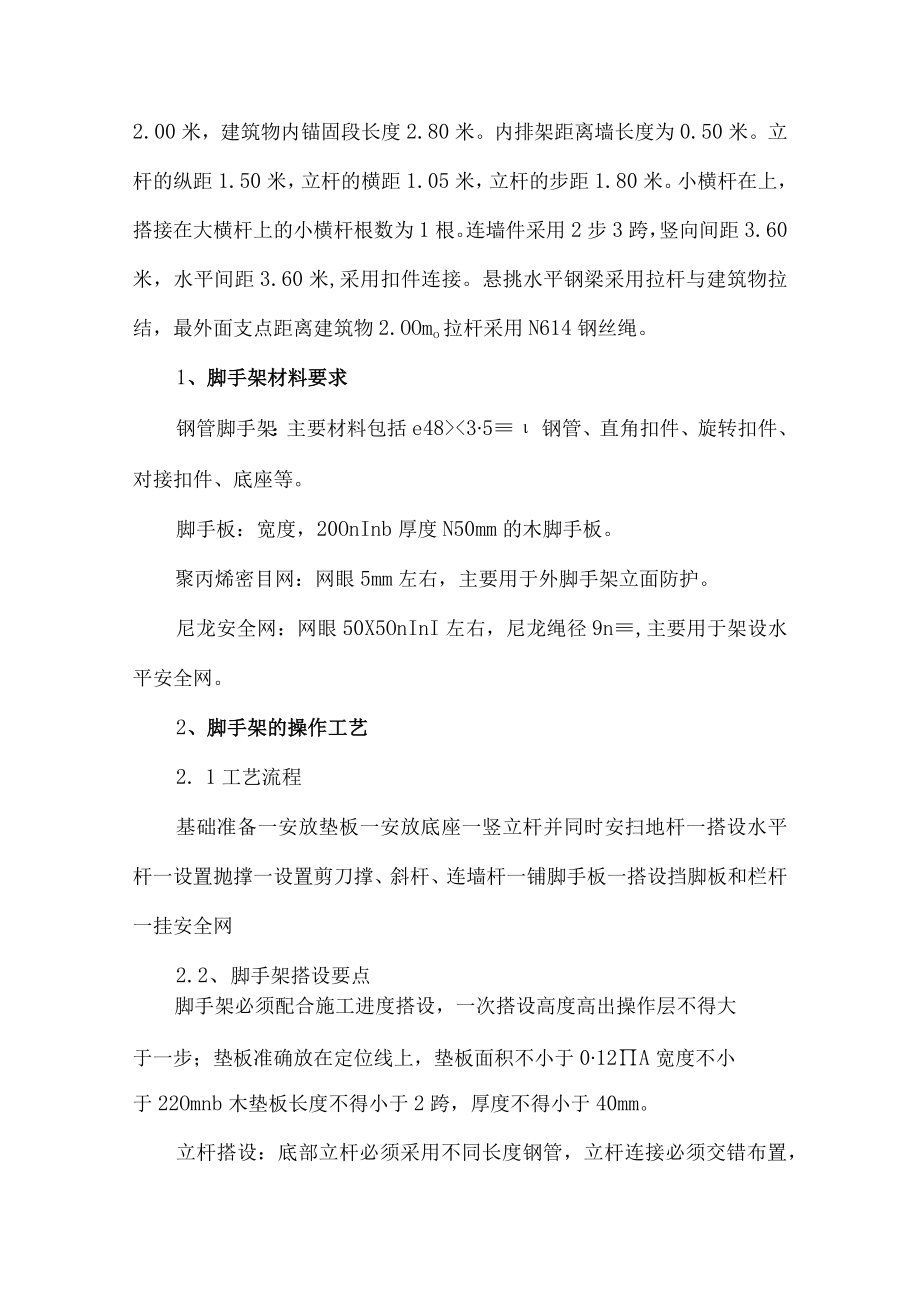

3、大横杆上的小横杆根数为1根。连墙件采用2步3跨,竖向间距3.60米,水平间距3.60米,采用扣件连接。悬挑脚手架:悬挑水平钢梁采用16号工字钢,建筑物外悬挑段长度2.00米,建筑物内锚固段长度2.80米。内排架距离墙长度为0.50米。立杆的纵距1.50米,立杆的横距1.05米,立杆的步距1.80米。小横杆在上,搭接在大横杆上的小横杆根数为1根。连墙件采用2步3跨,竖向间距3.60米,水平间距3.60米,采用扣件连接。悬挑水平钢梁采用拉杆与建筑物拉结,最外面支点距离建筑物2.OOmo拉杆采用N614钢丝绳。1、脚手架材料要求钢管脚手架:主要材料包括e4835钢管、直角扣件、旋转扣件、对接扣件、底

4、座等。脚手板:宽度,20OnInb厚度N50mm的木脚手板。聚丙烯密目网:网眼5mm左右,主要用于外脚手架立面防护。尼龙安全网:网眼50X5OnInI左右,尼龙绳径9n,主要用于架设水平安全网。2、脚手架的操作工艺2. 1工艺流程基础准备一安放垫板一安放底座一竖立杆并同时安扫地杆一搭设水平杆一设置抛撑一设置剪刀撑、斜杆、连墙杆一铺脚手板一搭设挡脚板和栏杆一挂安全网2.2、 脚手架搭设要点脚手架必须配合施工进度搭设,一次搭设高度高出操作层不得大于一步;垫板准确放在定位线上,垫板面积不小于012A宽度不小于22Omnb木垫板长度不得小于2跨,厚度不得小于40mm。立杆搭设:底部立杆必须采用不同长度

5、钢管,立杆连接必须交错布置,相临立杆连接不得在同一高度,其错开高差不得少于500mm,并置于不同的构架框格内;立杆接头连接采用对接连接,采用搭接连接时,搭接长度不小于Inb不少于2个旋转扣件固定,固定间距不小于30Onm1。纵向水平杆的搭设:钢管长度不小于3跨;接头要采用对接扣件连接,采用搭接时,搭设长度不小于Inb不少于2个旋转扣件固定,固定间距不小于800mm;剪刀撑的搭设:每副剪刀撑跨越立杆根数不得少于4根,也不得超过7根,与纵向水平杆之间呈45-60。角;剪刀撑用旋转扣件固定在立杆横向水平杆上,其交点距主节点的距离不得大于150mnio2.3脚手架搭设要求2.3.1水平悬挑支撑梁:悬挑

6、水平钢梁采用16a号槽钢,其中建筑物外悬挑段长度2m,建筑物内锚固段长度2.8Onb与楼板连接采用预埋616钢筋环(见下图),第一道钢筋环1个,第二道钢筋环2个,锚固长度20d,钢筋环露出板面220mm。工字钢的临边垫一块300200mm的胶合板,避免未达到强度的新浇筑混凝土被压碎。悬挑架正立面图示意图悬挑水平钢梁上面拉绳采用钢丝绳拉结。本工程中,脚手架排距为150Ornnb内侧脚手架距离墙体300mm。搭设简图见上图。2.3.2电动吊栏架D质量不合格的产品不得出厂和使用,产品必须有符合要求的标牌和齐全的技术文件。2)作业人员必须适合高处作业并培训、考核合格。3)安全锁必须要有效期内使用,超期

7、者必须由专业厂检测合合格后方可使用。4)吊篮上须有防倾斜装置,并宜设超载保护装置。5)使用时应对屋面结构进行复核,确保工程结构的安全。2.3.3里脚手架搭设1)里脚手架根据作业要求和施工面场地条件搭设,要采用双排架。2)砌筑用脚手架宽度不小于0.9m,脚手板铺设不小于34块,当作业高度大于2m时,脚手架外侧要设防护栏杆。3)装饰作业内架铺脚手板宽度不小于0.6m。4)里脚手架设置必要的抛撑,以确保架子稳定。(4)满堂脚手架搭设满堂脚手架立杆和水平杆间距为1.2m,在立杆根部往上200300m处设第一道水平栏杆。满堂脚手架根据搭设面积需设一定数量的剪刀撑或斜撑,剪刀撑和斜撑角度为45度左右。满堂

8、脚手架顶部必须满铺脚手板,脚手板用铁丝绑扎,不得出现探头板。(5)卸料平台设2个卸料平台,水平悬挑支撑梁:悬挑水平钢梁采用16a号槽钢,其中建筑物外悬挑段长度3.50m,建筑物内锚固段长度2.0m,与楼板连接采用预埋616钢筋环,第一道钢筋环1个,第二道钢筋环2个,锚固长度20d,钢筋环露出板面220mm。工字钢的临边垫一块300200mm的胶合板,避免未达到强度的新浇筑混凝土被压碎。悬挑水平钢梁上面拉绳采用钢丝绳拉结。两套卸夹连接1800.13QO.2?00卸料平台示意图1)平面布置水平钢梁(主梁)的悬挑长度为3.5m,水平钢梁的锚固长度为2m,平台的计算宽度为2m。平台钢梁涂刷防锈油漆。2

9、)立面布置采用637mm钢丝绳,上部绳点与悬挑梁墙支点的距离为4.8m,平台两侧采用e48X3.5mm的钢管搭设防护栏杆,高度1.2m,立杆间距0.8m,防护栏杆上杆离地1.1.nb下杆离地06m,并涂刷红白警戒色(红白油漆每道30C1.n长),平台三边内侧用多层木胶板封挡,多层木胶板必须牢固的固定在栏杆和下面的槽钢上,栏杆内侧挂密目安全网,底面采用50mm厚的木脚手板,沿长方向布置。3)材料选用主梁采用规格为16a的工字钢,次梁规格为14a的槽钢间距500mm,板面铺设50nrn厚松木板。预埋件用16螺栓。型钢材质符合JGJ-80-1的技术要求,钢材选用Q235镇静钢,焊条采用E50型;焊缝

10、抗拉等级为2级,抗压为3级,焊缝高度为大于6n;吊环钢筋为20在建筑物二层处设海底网一道。施工期间定期检查安全网,及时清理落入网内的杂物。2. 3.5脚手架拆除(1)拆除脚手架必须有专人指挥,参与拆除的人员注意动作的配合和协调,在拆除过程中作好配合、协调动作,不中途换人,不得单人拆除较重杆件等有危险的构配件。(2)脚手架拆除从上往下,后搭设的部位先拆,先搭设的部位后拆,严禁采用推倒或拉倒的拆除方法。连墙件在位于其上的全部可拆杆件都拆除之后才能拆除。(3)拆除脚手架一步一清,分段拆除时高差不大于2步,如高差不得已大于2步,采取临时稳定措施,拆除剪刀撑和纵向水平杆时,先拆中间扣件,后拆两端扣件。拆

11、除扣件时要有防止杆件突然坠落的措施,拆下的杆件、扣件、脚手板等以安全的方式运出和吊下,严禁从高处向下抛扔脚手杆及配件。(4)拆外架时,对墙面做好清洁和保护工作。2.6、脚手架的安全使用要求(1)操作人员持证上岗。(2)脚手架搭设完毕须经过安全验收方能投入使用。(3)脚手架在使用过程中须经常检查,注意控制脚手架上的荷载。(4)发生以下情况时进行加固处理并重新进行安全验收:施工中途停止使用超过15天,在重新使用之前;在遭受暴风、大雨作用之后;在使用过程中发现有明显的变形、沉降。(5)有完善的安全防护措施,有适当的防电避雷装置。悬挑脚手架计算书计算依据:依据建筑施工扣件式钢管脚手架安全技术规范(JG

12、JI30-2011)、混凝土结构设计规范(GB50010-2010)、钢结构设计规范(GB50017-2003)建筑结构荷载规范(GB50009-2012)编制。一、参数信息:1.脚手架参数计算的脚手架为双排脚手架,横杆与立杆采用单扣件方式连接,搭设高度为18.0米,立杆采用单立管。搭设尺寸为:立杆的纵距1.50米,立杆的横距1.05米,立杆的步距1.80米。内排架距离墙长度为0.30米。小横杆在上,搭接在大横杆上的小横杆根数为1根。采用的钢管类型为483.5o连墙件采用2步3跨,竖向间距3.60米,水平间距4.50米,采用扣件连接。2.荷载参数施工均布荷载为3.0kNm2,脚手板自重标准值0

13、.30kNm2,同时施工2层,脚手板共铺设3层。脚手架用途:混凝土、砌筑结构脚手架。悬挑水平钢梁采用16号工字钢,其中建筑物外悬挑段长度2.00米,建筑物内锚固段长度2.50米。悬挑水平钢梁采用拉杆与建筑物拉结,最外面支点距离建筑物2.OOmo拉杆采用钢丝绳。立面图剖面图二、小横杆的计算:小横杆按照简支梁进行强度和挠度计算。按照小横杆上面的脚手板和活荷载作为均布荷载计算小横杆的最大弯矩和变形。考虑活荷载在横向水平杆上的最不利布置(验算弯曲正应力和挠度不计入悬挑荷载)。1 .均布荷载值计算P1.=O.038kNmP2=0.300l. 500/2=0. 225kNmQ=3. 000l. 500/2

14、=2. 250kNmq=L 2X0. 038+1. 2X0. 225+1. 4X小横杆的自重标准值脚手板的荷载标准值活荷载标准值荷载的计算值2.250=3.466kNm(3f=3.466kNm卜口一口J1.1.TTT1.1=1.05m小横杆计算简图2 .抗弯强度计算最大弯矩考虑为简支梁均布荷载作用下的弯矩计算公式如下:M=3.466X1.052/8=0.478kN.m=MW=O.478105080.0=94.03Nmm2小横杆的计算强度205Nmm2,满足要求!3 .挠度计算最大挠度考虑为简支梁均布荷载作用下的挠度计算公式如下:a384Z荷载标准值q=0.04+2.25+0.22=2.51kN

15、m简支梁均布荷载作用下的最大挠度V=5.02.511050.V(384X2.061.5X121900.0)=1.58mm小横杆的最大挠度小于1050.0/150与规范规定IOmm,满足要求!三、大横杆的计算:大横杆按照三跨连续梁进行强度和挠度计算。用小横杆支座的最大反力计算值,考虑活荷载在大横杆的不利布置,计算大横杆的最大弯矩和变形。1 .荷载值计算小横杆的自重标准值P1.=O.0381.050=0.040kN脚手板的荷载标准值P2=03001.0501.500/2=0.236kN活荷载标准值Q=3.0001.0501.500/2=2.363kN荷载的计算值P=(1.20.0401.20.236+1.42.363)/2=1.820kNP=1.820kNPPP1=1,500m大横杆计算简图2.抗弯强度计算最大弯矩考虑为大横杆自重均布荷载与荷载的计算值最不利分配的弯矩和
