1、自动吸尘器模拟机操作说明书一、运动参数设置:X手动高速（米/秒）：用于手动时高速移动到相应的位置（范围1-0.01）OX手动低速（米/秒）：用于手动时微动定位使用，数值越小微动越精密（I-0.01）。X归零高速（米/秒）：用于归零时快速找寻原点节省时间（范围1-0.01）OX归零低速（米/秒）：用于归零时慢速定位（范围1-0.01）。X自动速度（米/秒）：自动测试时正常速度（范围1-0.01）。至终点停留时间（秒）：用于控制移动到压力传感器位置时停留一段时间以便反应出压力的稳定值。最小压力值KGF:用于设定造成产品破坏后测量的压力值。最大压力值（KGF）:用于设定产品碰撞的最大压力值（范围0-

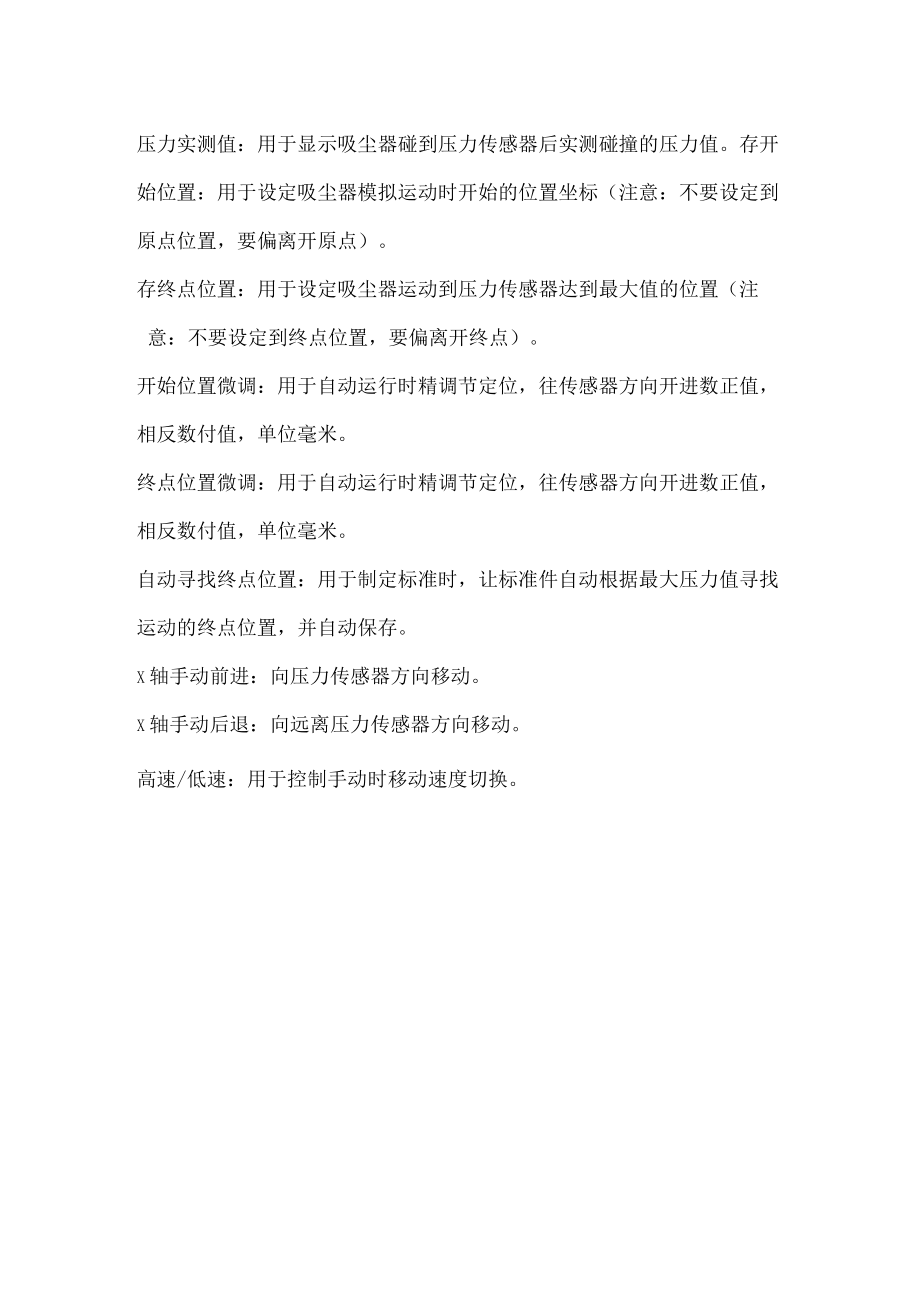

2、25公斤力）。压力实测值：用于显示吸尘器碰到压力传感器后实测碰撞的压力值。存开始位置：用于设定吸尘器模拟运动时开始的位置坐标（注意：不要设定到原点位置，要偏离开原点）。存终点位置：用于设定吸尘器运动到压力传感器达到最大值的位置（注意：不要设定到终点位置，要偏离开终点）。开始位置微调：用于自动运行时精调节定位，往传感器方向开进数正值，相反数付值，单位毫米。终点位置微调：用于自动运行时精调节定位，往传感器方向开进数正值，相反数付值，单位毫米。自动寻找终点位置：用于制定标准时，让标准件自动根据最大压力值寻找运动的终点位置，并自动保存。X轴手动前进：向压力传感器方向移动。X轴手动后退：向远离压力传感器

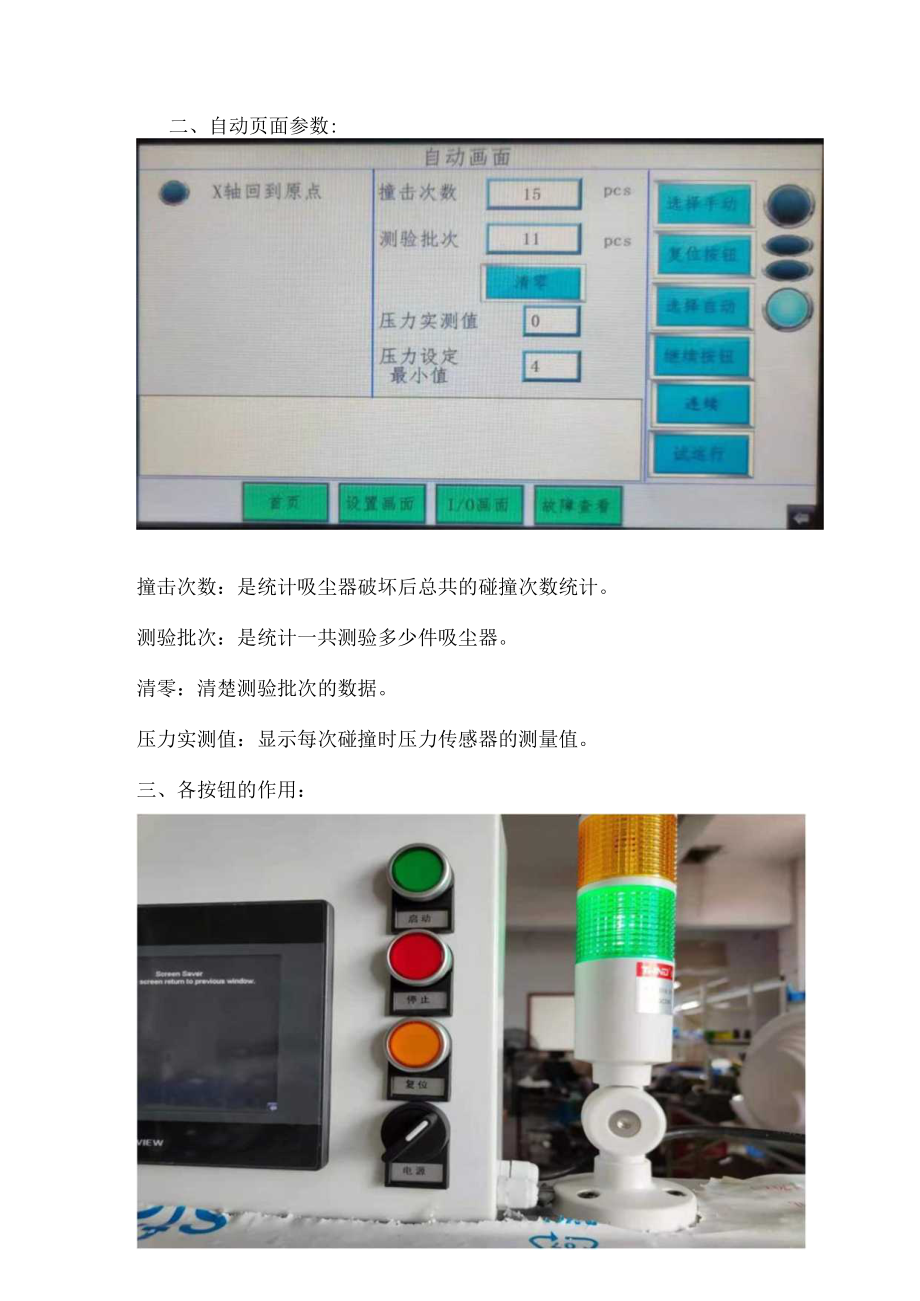

3、方向移动。高速/低速：用于控制手动时移动速度切换。二、自动页面参数:撞击次数：是统计吸尘器破坏后总共的碰撞次数统计。测验批次：是统计一共测验多少件吸尘器。清零：清楚测验批次的数据。压力实测值：显示每次碰撞时压力传感器的测量值。三、各按钮的作用：电源旋转按钮：用于设备开机关机。复位按钮：用于设备开启后回原点。停止按钮：用于紧急情况下停止设备工作。启动按钮：用于安装好要检测的吸尘器后，启动模拟动作。四、测量标准件的校定：首先按下复位按钮等待设备自动回原点至如图显示状态qI然后进入设置页面，在最大压力值栏中输入预设的最大撞击压力值即值9)6然后点选【选择手动】按钮。将标准件吸尘器如图示装到设备的夹具
4、上:然后，点选【X轴手动前进】按钮，如果操作已熟练，且吸尘器距离压力传感器足够远可以切换开关到高速模式，一边快速接近压力传感器。24573_高汽，终点位原点位xS1.II手的前进手各后退I手动移动吸尘器接近压力传感器后，如下图所示:按下【自动寻找终点】位置按钮（按03秒钟看到按钮下陷为止）10设备开始自动寻找测试时应该自动到的终点位置，并保存坐标。（注意：在寻找至最大压力值时，不能让X轴走到极限位置。）至此；测量，模拟参数效验完毕。五、吸尘器的模拟测验操作：效验完毕，或开机后先要复位，点选复位按钮然后等待至【选择自动】按钮后面的指示灯亮起。安装需要测验的吸尘器至设备夹具上，然后按下【启动】按钮或【试运行】按钮，设备开始自动模拟吸尘，待吸尘器多次碰撞低于或等于设定的最小压力值时，设备停止模拟，并黄灯亮起，更换新的吸尘器后，再次按下启动按钮，再次反复模拟吸尘，以此类推进行测验。六、测验过程的中停操作:1在任何一个位置暂停，打开门就可以做到，关上门设备继续工作。2如果想观察运动开始跟终点的状况，可以如下操作：点选【连续】按钮使其显示【单节】字样，如此后设备移动到开始位置或终点位置后就会停止，点选【继续按钮】后移动到下一个位置后再次停止，如此循环移动，方便观察及做微调工作。3如果想自动循环动作，就再次点【单节】让其显示【连续】字样即可。
