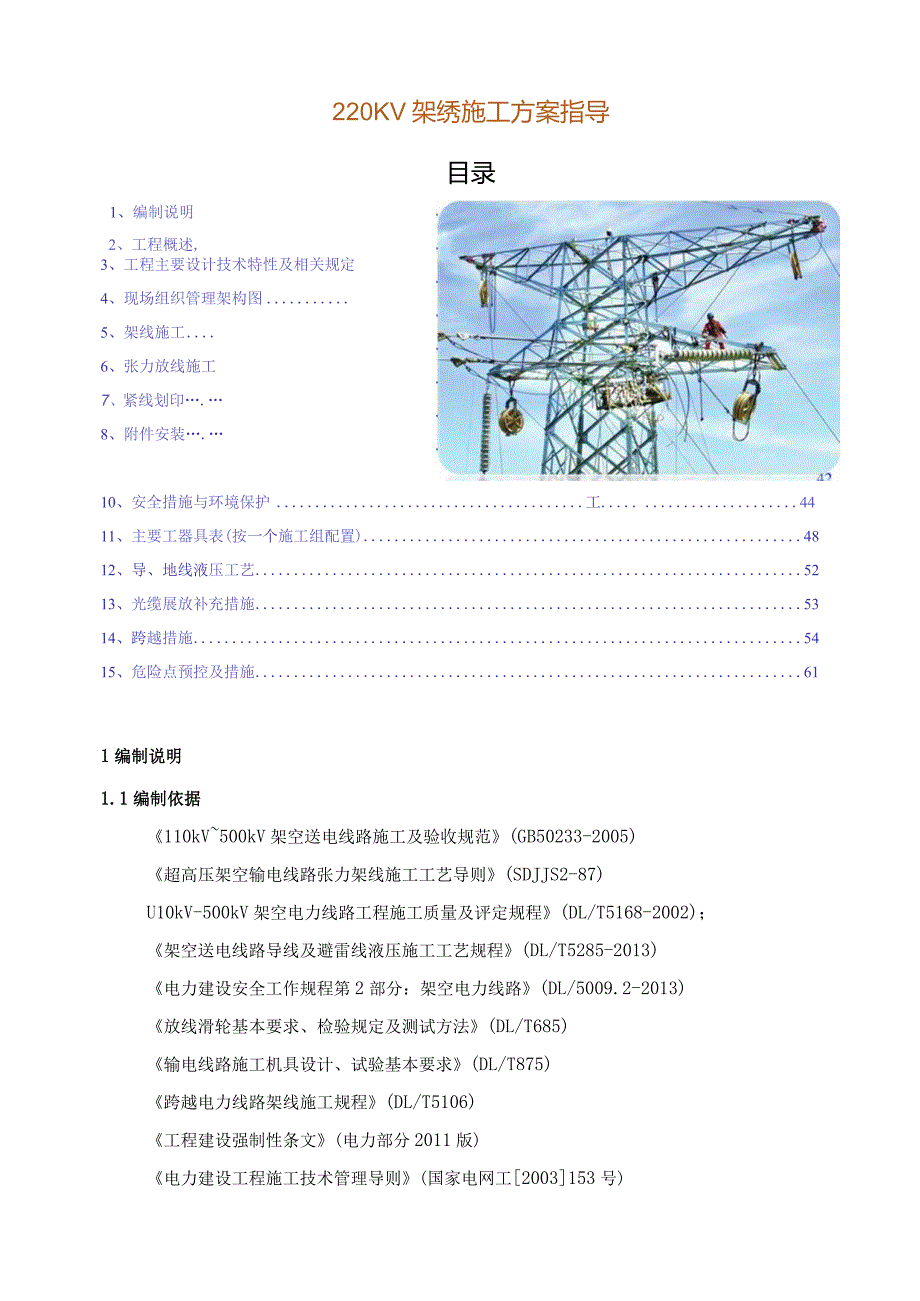

1、220KV架绣施工方案指导1、编制说明2、工程概述,目录3、工程主要设计技术特性及相关规定4、现场组织管理架构图5、架线施工6、张力放线施工7、紧线划印.8、附件安装.10、安全措施与环境保护工.4411、主要工器具表(按一个施工组配置)4812、导、地线液压工艺5213、光缆展放补充措施5314、跨越措施5415、危险点预控及措施611编制说明1.1编制依据110kV500kV架空送电线路施工及验收规范(GB50233-2005)超高压架空输电线路张力架线施工工艺导则(SDJJS2-87)U10kV-500kV架空电力线路工程施工质量及评定规程(DL/T5168-2002);架空送电线路导线

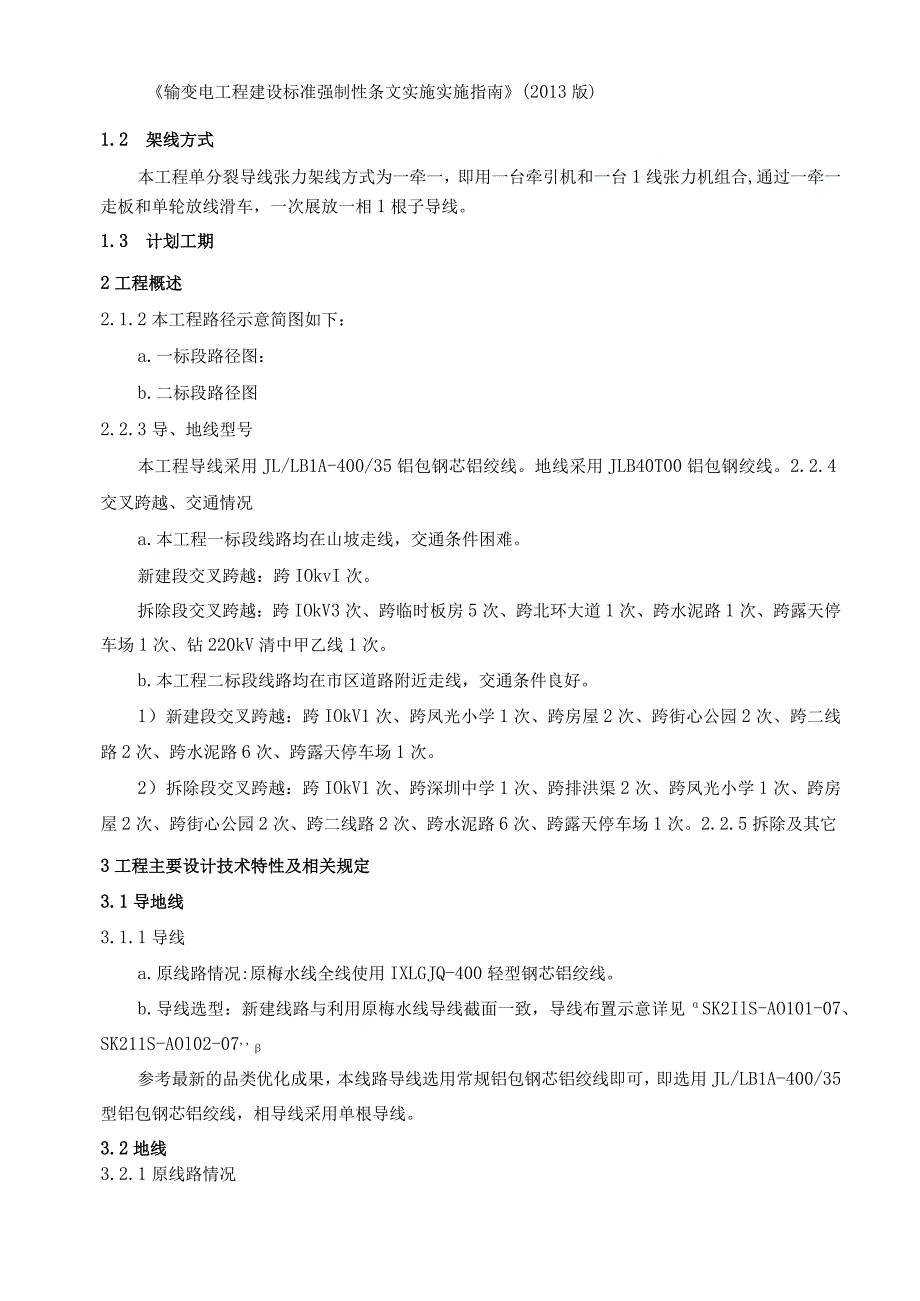

2、及避雷线液压施工工艺规程(DL/T5285-2013)电力建设安全工作规程第2部分:架空电力线路(DL/5009.2-2013)放线滑轮基本要求、检验规定及测试方法(DL/T685)输电线路施工机具设计、试验基本要求(DL/T875)跨越电力线路架线施工规程(DL/T5106)工程建设强制性条文(电力部分2011版)电力建设工程施工技术管理导则(国家电网工2003153号)输变电工程建设标准强制性条文实施实施指南(2013版)1.2 架线方式本工程单分裂导线张力架线方式为一牵一,即用一台牵引机和一台1线张力机组合,通过一牵一走板和单轮放线滑车,一次展放一相1根子导线。1.3 计划工期2工程概述
3、2.1.2本工程路径示意简图如下:a.一标段路径图:b.二标段路径图2.2.3导、地线型号本工程导线采用JL/LB1A-400/35铝包钢芯铝绞线。地线采用JLB40T00铝包钢绞线。2.2.4交叉跨越、交通情况a.本工程一标段线路均在山坡走线,交通条件困难。新建段交叉跨越:跨IOkvI次。拆除段交叉跨越:跨IOkV3次、跨临时板房5次、跨北环大道1次、跨水泥路1次、跨露天停车场1次、钻220kV清中甲乙线1次。b.本工程二标段线路均在市区道路附近走线,交通条件良好。1)新建段交叉跨越:跨IOkV1次、跨凤光小学1次、跨房屋2次、跨街心公园2次、跨二线路2次、跨水泥路6次、跨露天停车场1次。2
4、)拆除段交叉跨越:跨IOkV1次、跨深圳中学1次、跨排洪渠2次、跨凤光小学1次、跨房屋2次、跨街心公园2次、跨二线路2次、跨水泥路6次、跨露天停车场1次。2.2.5拆除及其它3工程主要设计技术特性及相关规定3.1导地线3.1.1导线a.原线路情况:原梅水线全线使用IXLGJQ-400轻型钢芯铝绞线。b.导线选型:新建线路与利用原梅水线导线截面一致,导线布置示意详见SK2IlS-AO101-07、SK211S-AOl02-07,参考最新的品类优化成果,本线路导线选用常规铝包钢芯铝绞线即可,即选用JL/LB1A-400/35型铝包钢芯铝绞线,相导线采用单根导线。3.2地线3.2.1原线路情况a.良

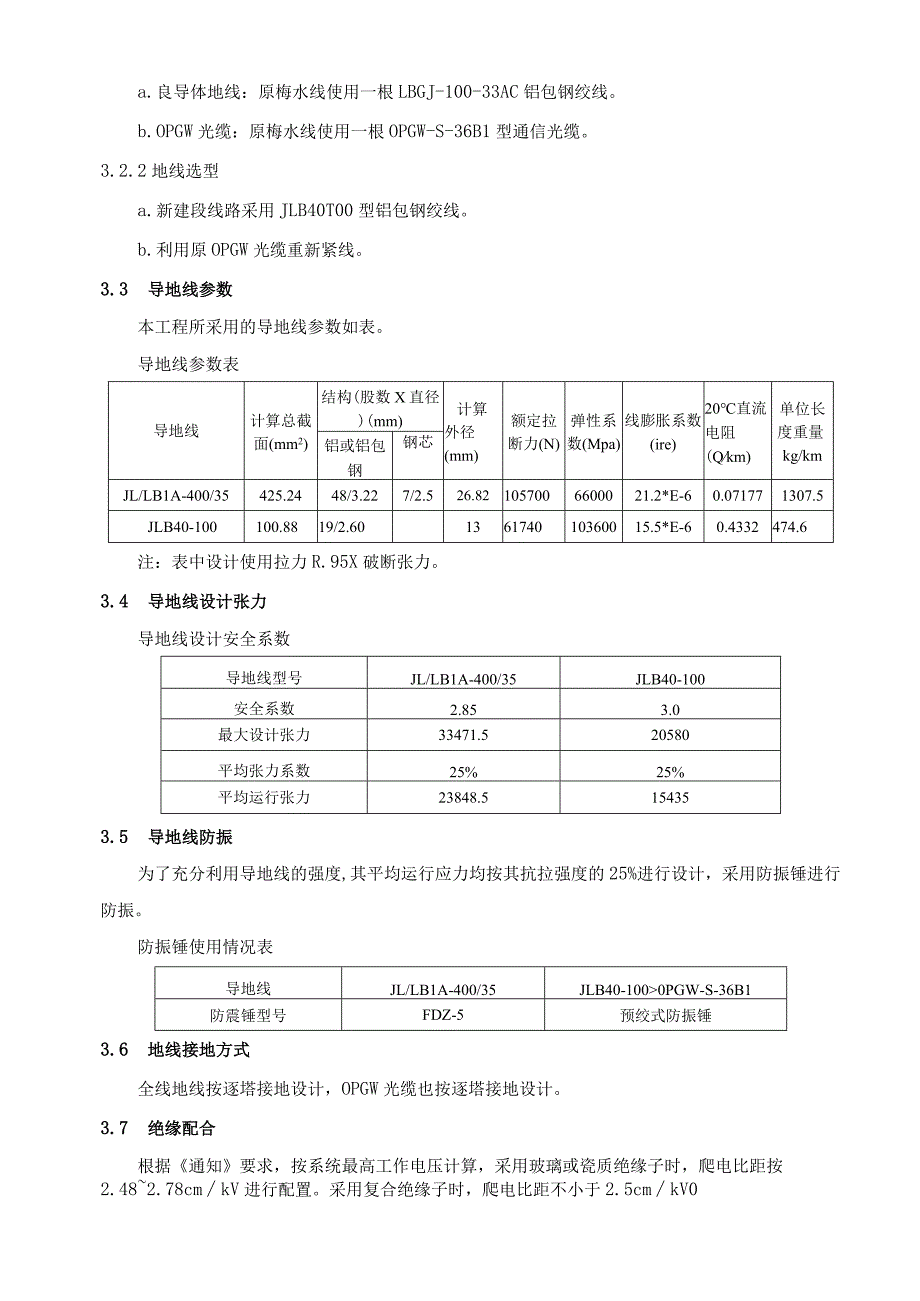

5、导体地线:原梅水线使用一根LBGJ-100-33AC铝包钢绞线。b.OPGW光缆:原梅水线使用一根OPGW-S-36B1型通信光缆。3.2.2地线选型a.新建段线路采用JLB40T00型铝包钢绞线。b.利用原OPGW光缆重新紧线。3.3 导地线参数本工程所采用的导地线参数如表。导地线参数表导地线计算总截面(mm2)结构(股数X直径)(mm)计算外径(mm)额定拉断力(N)弹性系数(Mpa)线膨胀系数(ire)20直流电阻(Qkm)单位长度重量kg/km铝或铝包钢钢芯JL/LB1A-400/35425.2448/3.227/2.526.821057006600021.2*E-60.0717713
6、07.5JLB40-100100.8819/2.60136174010360015.5*E-60.4332474.6注:表中设计使用拉力R.95X破断张力。3.4 导地线设计张力导地线设计安全系数导地线型号JL/LB1A-400/35JLB40-100安全系数2.853.0最大设计张力33471.520580平均张力系数25%25%平均运行张力23848.5154353.5 导地线防振为了充分利用导地线的强度,其平均运行应力均按其抗拉强度的25%进行设计,采用防振锤进行防振。防振锤使用情况表导地线JL/LB1A-400/35JLB40-1000PGW-S-36B1防震锤型号FDZ-5预绞式防振
7、锤3.6 地线接地方式全线地线按逐塔接地设计,OPGW光缆也按逐塔接地设计。3.7 绝缘配合根据通知要求,按系统最高工作电压计算,采用玻璃或瓷质绝缘子时,爬电比距按2.482.78cmkV进行配置。采用复合绝缘子时,爬电比距不小于2.5cmkV03.8 污区划分本工程新建线路污区等级均按d级污区上限考虑。3.9 导线绝缘子型式的确定根据输电线路防风设计技术规范(2013年试行版)第7.3条之规定,“220kV、IlOkV线路跳线串宜采用固定式绝缘子串二本工程跳线串采用100kN固定式防风偏FS-220/100-0.8-NT型复合绝缘子;耐张串采用U100BLP-2型玻璃绝缘子。选用的绝缘子型号
8、及其参数如表所示。本工程选用绝缘子机电特性表绝缘子型号机械破坏强度不小于kN结构高度mm盘径mm爬电距离mm冲击耐受电压kV工频电压有柄俏不小干单位重量kg备注湿耐压击穿U100BLP-2100146280450125501305.9耐张串FS-220/100-0.8-NT1002500250/164/986300100039525跳线串绝缘子机械强度安全系数情况最大使用荷载常年荷载验算断线断联盘型绝缘子棒型绝缘子安全系数2.73.04.01.51.81.53.10绝缘配置本工程绝缘配置见表。绝缘配置计算表电压等级220kV线路绝缘配置要求值(Cm/kV)2.78(合成22.5)导线JL/G1
9、A-630/45跳线串绝缘子型号FYTX-220/100-0.8-PT绝缘子泄漏距离(mm)6300组合(联X片)1X1整串爬电比距(Cm/kV)2.5耐张串绝缘子型号U100BLP-2电压等级220kV线路单片绝缘子泄漏距离(mm)450组合(联X片)2X18整串爬电比距(CmkV)3.21终端站进出线档绝缘子型号U100BLP-2单片绝缘子泄漏距离(mm)450组合(联X片)1X18整串爬电比距(CInkV)3.21注:上表爬距数值是按220kV系统最高运行电压为252kV计算所得。以上配置满足d级污区上限的爬电比距的要求。3.11空气间隙根据线规)中的规定要求,各工况下的带电部分与铁塔构
10、件的空气间隙数值见表5-40空气间隙值工况工频电压操作过电压雷电过电压带电作业间隙值(m)0.551.451.901.80+0.50相应气象条件T()20201515V(ms)3718.515103.12绝缘子串和金具3. 12.1绝缘子串a.跳线串采用防风偏复合绝缘子,按1XFS-220/100-0.8-NT组合;b.耐张双串采用防污型玻璃绝缘子,按2X18XUlOOBLP-2组合。c.耐张单串采用防污型玻璃绝缘子,按IX18XUlOOBLP-2组合。d.新建耐张塔使用的玻璃绝缘子全部喷涂PRTV涂料。4. 12.2金具a.本工程金具以电力行业97标准中的定型金具为主,部分金具采用企业标准金
11、具或在以往工程中使用过的金具。耐张线夹和接续管均采用液压型。b.本工程一标段利用原OPGW重新紧线,原OPGW金具串的预绞丝无法使用,需要更换现状梅水线21#塔的OPGW耐张金具串。c.本工程二标段利用原OPGW重新紧线,原OPGW金具串的预绞丝无法使用,需要更换N27N29原塔的OPGW金具串。d.本工程一标段更换了铝包钢芯铝绞线,原耐张塔的钢芯铝绞线用耐张线夹无法继续压接。需要更换现状梅水线21#塔的导线及普通地线的耐张线夹。e.本工程二标段更换了铝包钢芯铝绞线,原耐张塔的钢芯铝绞线用耐张线夹无法继续压接;同时,直线塔加装预绞丝护线条后,原悬垂线夹口径不满足要求,无法继续使用。需要更换N2
12、7-N29原塔的导线及普通地线的耐张线夹和悬垂线夹。f.导线选用NY-400/35BG型耐张线夹,地线选用NY-100BG-40型耐张线夹3.13防雷与接地3.13.1防雷本工程地处雷电活动频繁,年雷电日达70日之多,属于典型的多雷区。为提高线路的耐雷水平,降低雷击跳闸率,本工程在防雷保护方面采取以下措施。a.全线架设双地线,新建塔地线对导线的保护角取0度;b.塔上两根地线之间的距离不大于导地线间垂直距离的5倍;c.在15,无风的状态下,档距中央导地线之间的距离满足下式的要求:S20.012L+l(m)式中:S-导线与地线之间的距离,mo1.一档距,HUd.杆塔逐塔接地,并采用接地模块,接地电
13、阻满足规程要求。3.13.2接地a.根据防雷导则,本工程的铁塔逐基接地,为减少变电站进出线段的地线返回电流,并相应提高该段的耐雷水平,变电站进出线段1.5km内接地电阻控制在IOQ以内,线路中间每基塔的接地电阻满足表的要求。输电线路杆塔工频接地电阻土壤电阻率(m)10001000-20002000接地电阻(Q)101520变电站进出线Ikm以内及大跨越档杆塔在不连接地线时杆塔接地电阻不宜超过10ob.一般地区接地装置采用环型加射线。水平接地体采用12圆钢,垂直接地体以及接地引下线采用热镀锌中16圆钢。平地、耕地或经济林地的接地体埋深为0.8m;丘陵、山地的接地体埋深为0.6m;开挖困难的岩石地
14、段埋深可为0.3m0c.对于高电阻率地区接地电子难以降低时,接地装置采用方框加射线加垂直接地体再加接地模块方式,接地模块采用150mmX1300mm梅花形接地模块,垂直敷设。本工程各杆塔实测土壤电阻率详见表。土壤电阻率杆塔号地貌特征表土描述天气B2(m)电阻率(m)Kl丘坡砾质粘土晴1.51442.93900.016734.28杆塔号地貌特征表土描述天气AB/2(m)电阻率(Qm)K2丘坡砾质粘土晴1.5854.813682.596568.34杆塔号地貌特征表土描述天气AB/2(m)电阻率(m)X2平原粉质粘土晴1.5325.743438.476275.793.14杆塔与基础3.14.1铁塔a.铁塔数量本工程一标段新
