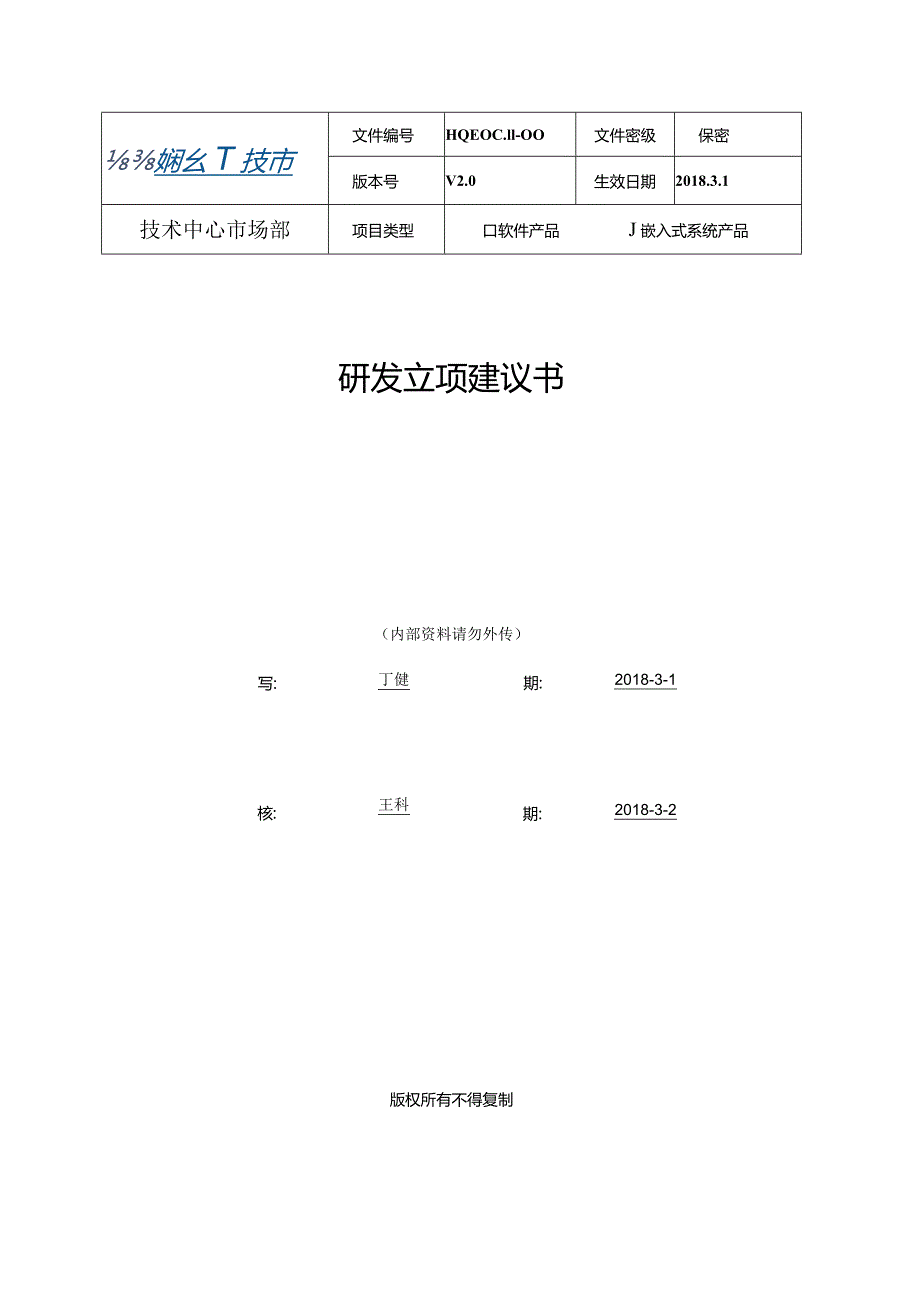

1、娴幺T技市文件编号HQEOC.ll-OO文件密级保密版本号V2.0生效日期2018.3.1技术中心市场部项目类型口软件产品J嵌入式系统产品研发立项建议书（内部资料请勿外传）写:丁健期:2018-3-1核:王科期:2018-3-2版权所有不得复制市场反馈建议时间2018年3月产品名称数据中心机房冷通道及监控系统的研发及产业化规格型号HCCCS03销售对象目标价格数据机房5000 元预计年销量目标成本100套1000 元火灾探测系统 圳!博探测系统 火火系统消防系统助郁叮接地n CCTV 环境Ja箱集中监控系统综合布线R他设箫耳他iSi*内部装修供电系统，W大地等 向和和公叨 平门嘀柒照走线架光纤

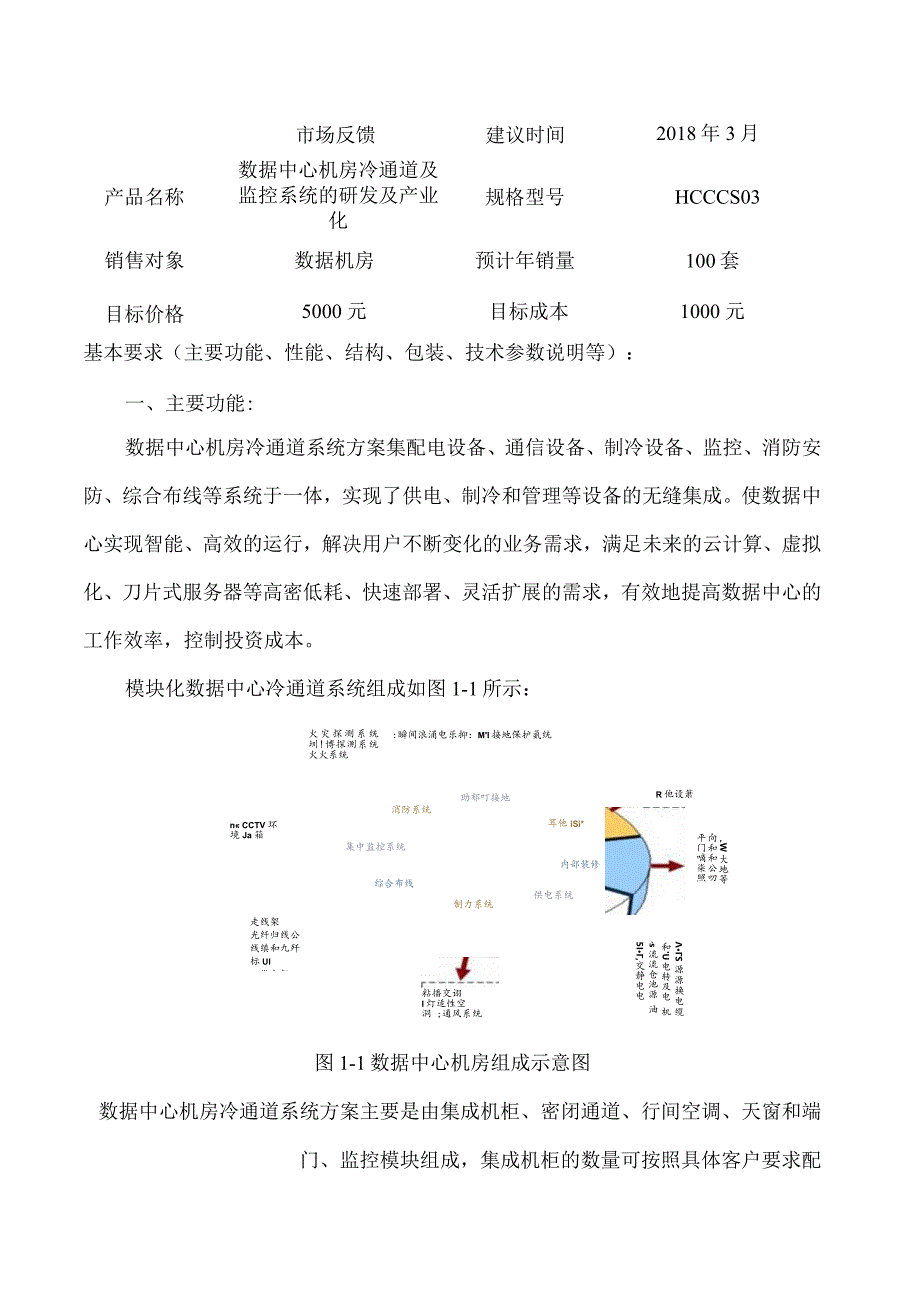

2、归线公线缜和九歼标Ul,L线支架粘播交诩I灯适性空洞 ;通风系统制力系统S源源换电缆 和U电转及电 机,s流流仓池源 油5I,交静电电基本要求（主要功能、性能、结构、包装、技术参数说明等）：一、主要功能:数据中心机房冷通道系统方案集配电设备、通信设备、制冷设备、监控、消防安防、综合布线等系统于一体，实现了供电、制冷和管理等设备的无缝集成。使数据中心实现智能、高效的运行，解决用户不断变化的业务需求，满足未来的云计算、虚拟化、刀片式服务器等高密低耗、快速部署、灵活扩展的需求，有效地提高数据中心的工作效率，控制投资成本。模块化数据中心冷通道系统组成如图1-1所示：:瞬间浪涌电乐抑：MI接地保护氨统图

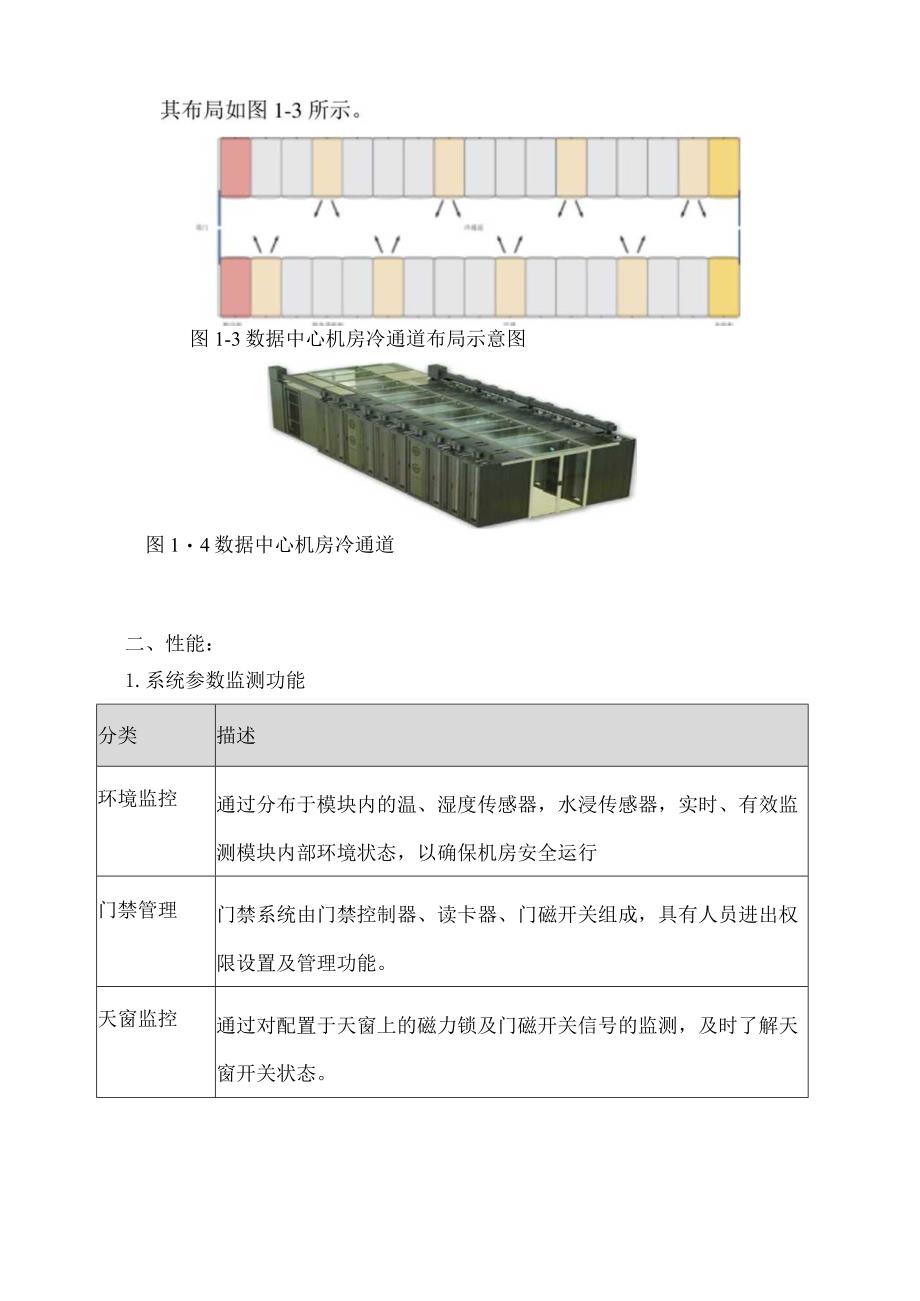

3、1-1数据中心机房组成示意图数据中心机房冷通道系统方案主要是由集成机柜、密闭通道、行间空调、天窗和端门、监控模块组成，集成机柜的数量可按照具体客户要求配图1-3数据中心机房冷通道布局示意图图14数据中心机房冷通道二、性能：1.系统参数监测功能分类描述环境监控通过分布于模块内的温、湿度传感器，水浸传感器，实时、有效监测模块内部环境状态，以确保机房安全运行门禁管理门禁系统由门禁控制器、读卡器、门磁开关组成，具有人员进出权限设置及管理功能。天窗监控通过对配置于天窗上的磁力锁及门磁开关信号的监测，及时了解天窗开关状态。消防监控通过配置于通道内的烟雾传感器、温度传感器，对模块内部可能产生的火灾隐患进行实
4、时监控。人机交互界面可显示各设备运行状态、参数、告警信息表2-1模块化数据中心冷通道监控系统组成图2,告警功能根据系统实际运行控制需求，可对机房内的各被监控设备运行参数及环境参数，进行预警和告警阀值设置，设定值将保存在系统数据库内。监控管理系统对各设备和传感进行数据采集，并与数据库内对应设定值进行比对，当采集数据超过设定范围时，系统将产生告警事件。告警管理：智能监控系统可对告警事件按优先级的高低进行处理，并具备过虑机制以消除误告警。联动控制：当冷通道产生温度超标报警信号、消防告警信号时，监控系统可以根据报警信息联动控制端门、天窗等相应设备。告警记录：智能监控系统通过对历史告警事件、告警运行数据
5、、及时间进行记录，实现告警记录日志管理。主要告警内容：(1)超温告警：当机柜内温度超出规定范围时，应能发出高温/低温告警,并能将告警信号以开关量的方式传给监控中心。(2)烟雾告警：当机柜中发生燃烧和出现烟雾时应能发出告警信号，并能将告警信号以开关量的方式传给监控中心。（3）门禁告警：当非法侵入（非法开锁或撬门）发生时，应发出侵入告警信号，并能将告警信号以开关量的方式传给监控中心。（4）水浸告警：当机柜内水侵入或淹没规定高度时，应能发出告警信号,并能将告警信号以开关量的方式传给监控中心。（5）湿度告警：当机柜内湿度超出规定范围时，应能发出高湿/低湿告警,并能将湿度信号值传给监控中心。三、技术参数
6、：3.1 数据中心冷通道智能监控系统图：醇 SHdN数据中心机房智能监控系统架构图如上图所示，模块化数据中心冷通道的智能监控系统有本地人机交互，数据采集控制模块两部分组成。本地人机交互采用7寸触摸屏实现，主要用于显示每个冷通道的温湿度数据，门禁状态、天窗状态及其控制，告警记录显示，其他监控参数显示。3.2 监控模块方案：数据采集监控模块应能够根据冷通道的大小以天窗的数量配置DI/DO口和温湿度传感器、水浸传感器和烟雾传感器的数量。数据采集控制模块应采用模块化设计，具有端口扩展功能。图2-6数据中心冷通道系统监控模块示意图数据中心机房冷通道系统监控模块的设计采用STM32F103VE为主芯片，采
7、用TLP281-4芯片对开关量进行采集，采用HFD4IA-12-5继电器控制输出。1.监控模块功能：1） .监控模块采用RS485通信方式把采集冷通道的数据发送到IDU。2） .监控模块具有RS485通信接口4,RS485本地显示屏通信接口1路，IDU通信1路，温湿度传感器1路，预留1路。3） .监控模块具有DI状态采集接口（干接点输入）16路，其中烟雾传感器接口4路（预留1路），水浸传感器接口4路（预留1路），端门门磁状态接口4路（预留2路），天窗开关状态接口2路（预留1路）。4） .监控模块具有DO控制输出接口10路，采用继电器控制输出。DC12V输出端口8路：其中天窗磁力锁控制接口2路（
8、预留1路），端门门禁控制接口4路（预留2路），预留2路（告警）；AC220输出继电器2路。5） .具有512条历史告警记录和512条历史事件记录。6） .监控模块电源采用AC220VDC240Vo3.3 主要元器件的参数:1.温湿度传感器SD5110BRS485参数技术指标显示测温范围-30r+85*C传感器标称测温精度+0.5*C(25C)显示测湿范围0100RH传感器测湿精度4.5%RH(25*C)波特率9600(2400.4800.9600.19200.38400可自行设置)通讯端口RS485供电电源总线供电,DC6V-24VIA耗电2W存储温度-40-85运行环境：-30-85C外形尺
9、寸868625mr,产品参数2.烟雾传感器工作电压：交直流9V-35V待机电流：16mA（继电翳常闭）3mA（继电居常开）报整电流：8mA（继电器将闭）19mA（继电器常开）报警指示：红色LED常亮传感器：红外光电传感器工作;晶度：-10cC-50oC环境温度：最大95%RH报鳖输出：错开/常闭可选覆盖区域：6-12m为80H6m以下时为6Oril3.磁力锁4.门禁控制器工作电压：DC12V电流：0.5A读卡类型：ID或IC可选输出：常开、常闭5.水浸传感器ZYT-WT-1-12V供电电压：12/VDC,有极性保护无水浸输出：继电器接点断开有水浸输出：继电器接点接通工作电流：25mA工作温度：
10、-5Cs+6(C继电器接点负载能力：不小于500Ma响应速率：快于50毫秒6.门磁开关WB-SFo38RR/*F市场预测分析（包括市场要求、用户期望、竞争对手情况、产品质量现状、预期首批销量等）：一、市场要求：用户对数据中心机房冷通道系统其中比较突出要求的是：1 .监控系统供电方式采用独立供电模式，兼容AC220V与DC240V两种电源。2 .当出现消防报警时，应能够实现天窗跟消防联动。3 .可实现对冷通道内的配电设备、制冷设备、环境参数、消防安防等数据实时监控。4 .冷通道一个总开关按钮对通道内所有天窗进行控制，方便维护。5 .安装简单，便于接线跟安装，节省施工时间。二、用户期望：1、作为面
11、向数据中心机房建设的基础设施，一定要遵循符合国家及行业标准，使用安全、可靠、节能、环保的设计理念；对数据中心设备及人生安全提供可靠的安全保障以及全方位的综合监控系统，实时监测来自机房的动力、环境、安保等信息方面认真对待。2、数据中心机房冷通道系统监控系统通过对模块化数据中心基础设施层内的各设备、部件、环境运行参数及相关信息的实时采集分析、运算与处理，实现对数据机房运维及业务等全方位的智能化管理，以充分实现模块化数据中心的可用性、开放性与可扩展性，并确保数据中心的安全性。三、竞争对手情况：数据中心机房冷通道系统作为主机托管服务，致力于为客户提供功能更完善、设施更齐全、安装更方便的主机托管服务；提供关键设备运行所需要的环境因素，如提供高效电源、制冷散热系统、高密度机柜系统、消防系统、监控系统等关键物理基础设施；用户将自己的网络设备、服务器放在数据中心内，并自行维护。整个数据中心结构采用全模块化拼装设计，用户根据实际需求进行自由调整、组合安装；通过强大的走线系统（垂直、左右、前后布线），为各户提供更方便简捷的布线方案；智能门禁系统及电磁控制式天窗给客户带来更人性化选择的同时，联同消防应急系统，确保出现紧急情况时，能快速有效的自动开启，为机房设备及人生安全提供可靠的安全保障；全方位的综合监控系统，实时监测来自机房的动力、环境、安保等信息。
