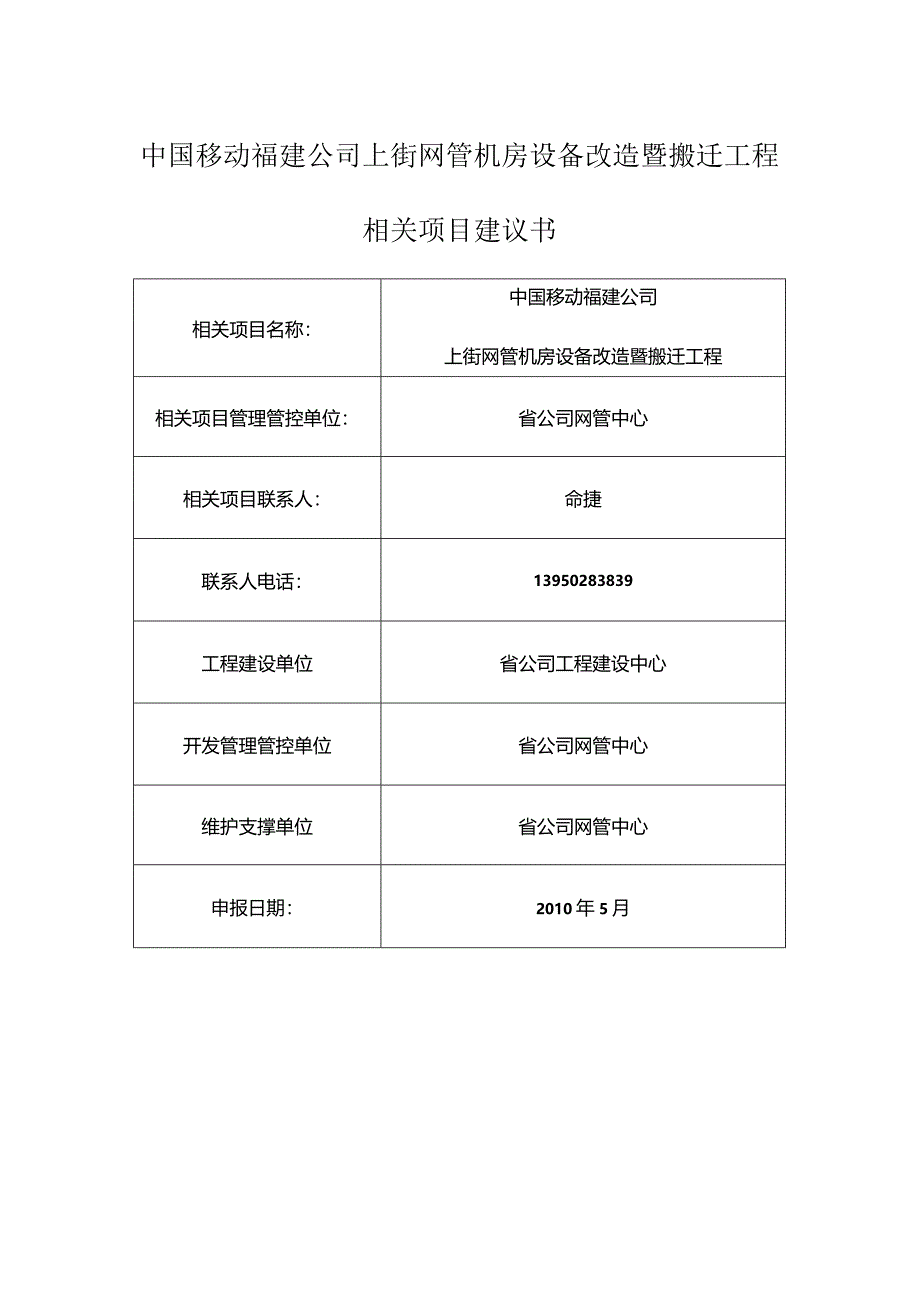

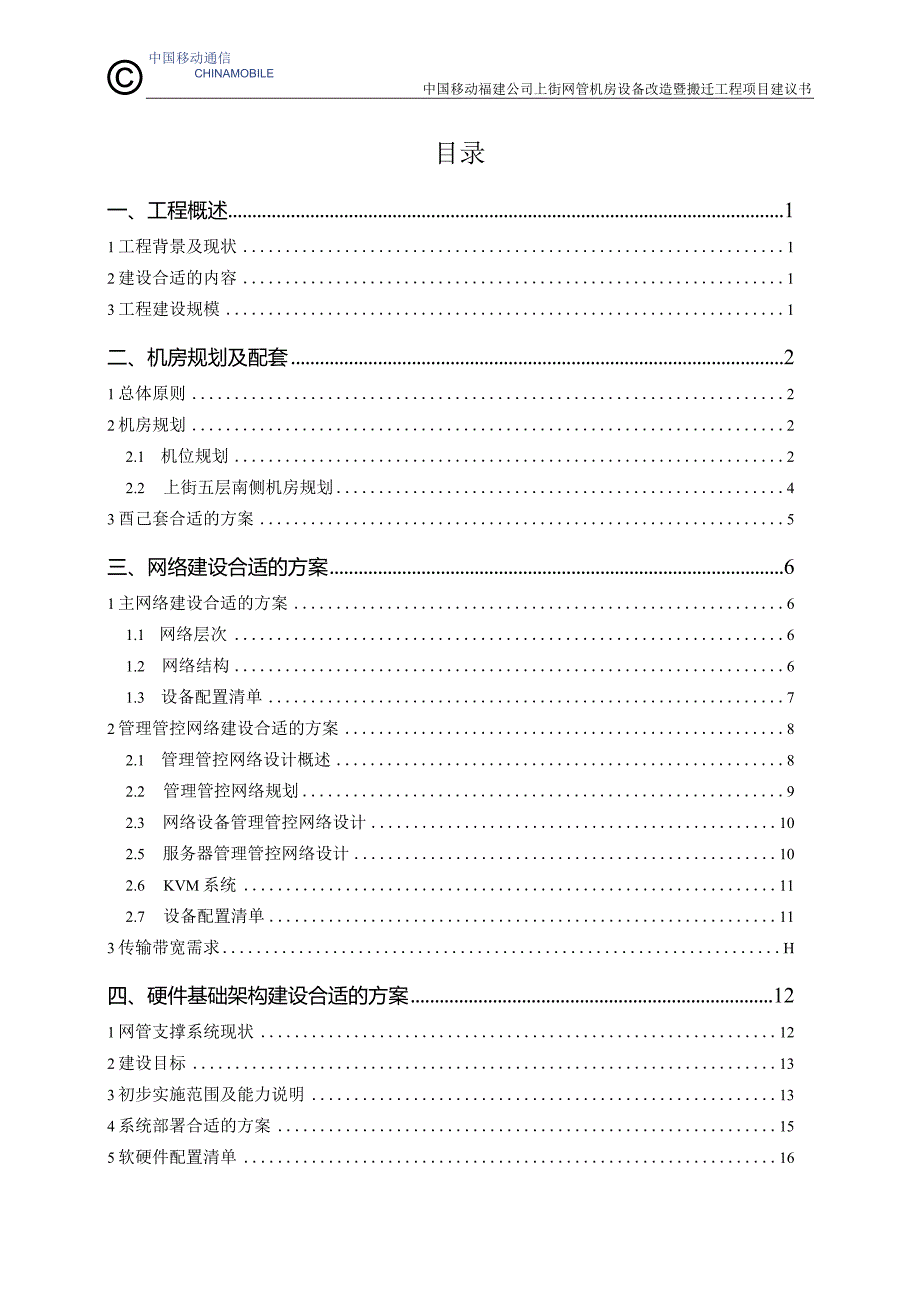

1、中国移动福建公司上街网管机房设备改造暨搬迁工程相关项目建议书相关项目名称：中国移动福建公司上街网管机房设备改造暨搬迁工程相关项目管理管控单位：省公司网管中心相关项目联系人：命捷联系人电话：13950283839工程建设单位省公司工程建设中心开发管理管控单位省公司网管中心维护支撑单位省公司网管中心申报日期：2010年5月中国移动通信CHINAMOBILE中国移动福建公司上街网管机房设备改造暨搬迁工程项目建议书目录一、工程概述11工程背景及现状12建设合适的内容13工程建设规模1二、机房规划及配套21总体原则22机房规划22.1 机位规划22.2 上街五层南侧机房规划43酉己套合适的方案5三、网络

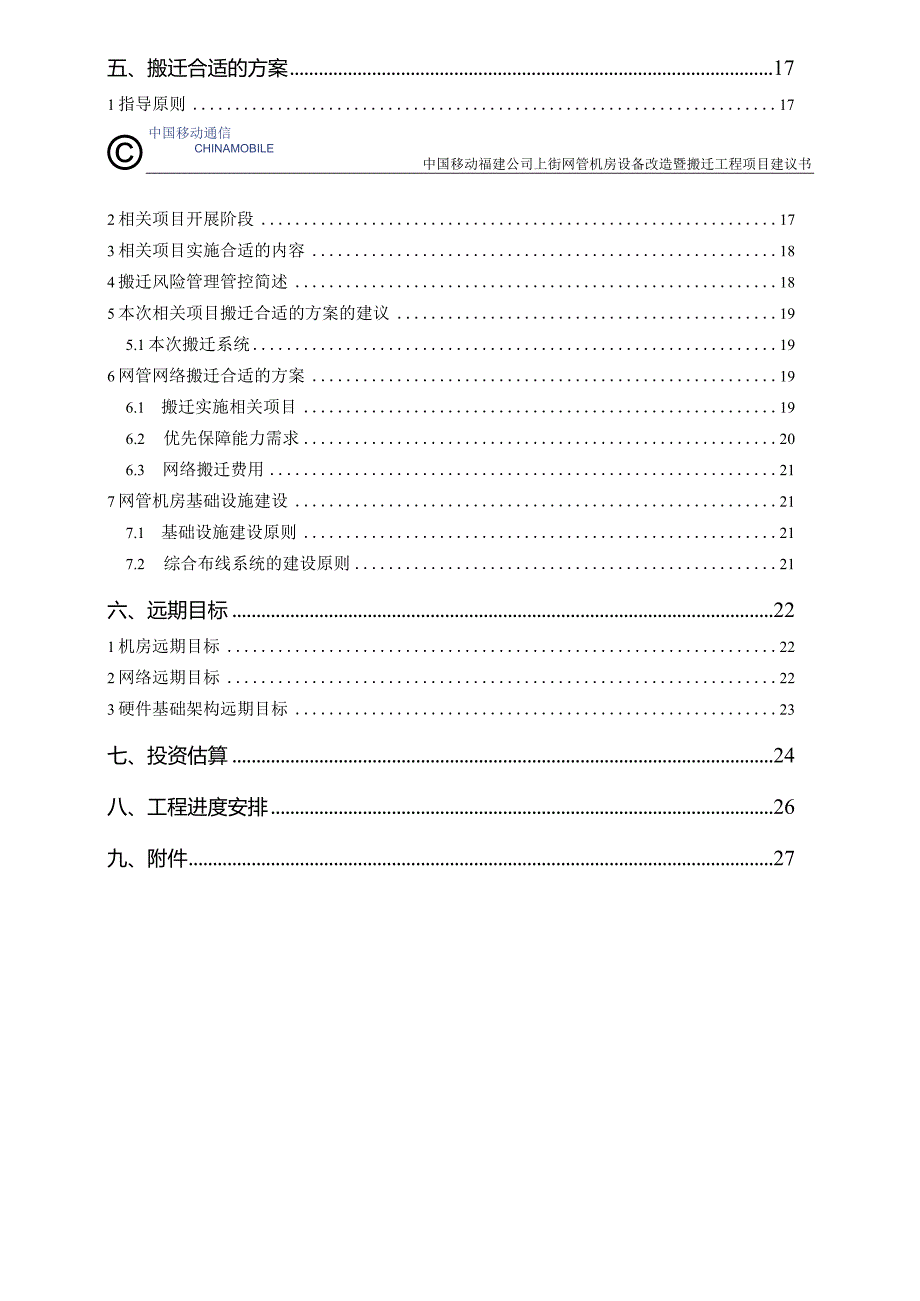

2、建设合适的方案61主网络建设合适的方案61.1 网络层次61.2 网络结构61.3 设备配置清单72管理管控网络建设合适的方案82.1 管理管控网络设计概述82.2 管理管控网络规划92.3 网络设备管理管控网络设计102.5 服务器管理管控网络设计102.6 KVM系统112.7 设备配置清单113传输带宽需求H四、硬件基础架构建设合适的方案121网管支撑系统现状122建设目标133初步实施范围及能力说明134系统部署合适的方案155软硬件配置清单16五、搬迁合适的方案171指导原则17中国移动通信CHINAMOBILE中国移动福建公司上街网管机房设备改造暨搬迁工程项目建议书2相关项目开展阶
3、段173相关项目实施合适的内容184搬迁风险管理管控简述185本次相关项目搬迁合适的方案的建议195.1本次搬迁系统196网管网络搬迁合适的方案196.1 搬迁实施相关项目196.2 优先保障能力需求206.3 网络搬迁费用217网管机房基础设施建设217.1 基础设施建设原则217.2 综合布线系统的建设原则21六、远期目标221机房远期目标222网络远期目标223硬件基础架构远期目标23七、投资估算24八、工程进度安排26九、附件27时间；2021年X月X日书山有路勤为径，学海无涯苦作舟页码：第1页共31页一、工程概述1工程背景及现状网管支撑机房位于电信器材一厂枢纽楼4、5层，目前一厂枢纽
4、大楼电源系统较为紧张，同时网管机房已经不能满足业务快速发展带来的空间需求。空间不足：目前一厂四五楼网管机房，安装有157机架，300余台设备，机房使用空间达95%,剩余空间不足以满足后续网络的发展需求。配套电源不足：目前负荷采样数据是1600A,电池充电电流660A。考虑到夏季的空调负荷将比冬季增加20%,夏季总负荷将达2420A,变压器负荷达到83.8%以上，油机负荷达到87.7%以上。由于以上原因，导致08,09年部分相关项目硬件设备无法上电，网管系统硬件处于超负荷状态；根据公司总体规划上街局楼5层将做为省网管支撑系统机房，在此背景下，福建公司结合网管支撑系统实际情况，提出了中国移动福建公
5、司网管机房搬迁工程的建设相关项目，解决当前设备上电上架问题，同时缓解一厂枢纽楼供电紧张的局面。2建设合适的内容根据总体规划，上街五楼机房将作为网管支撑系统设备机房。考虑到近期网管工程需要，本期先启用上街五层南面机房，机房面积约509.8平方米，主要放置省级网管设备和其他系统的扩容设备。本期工程将涉及到以下几个方面：（1）机房规划及配套设备建设：功能区划分、配套电源等设备建设；（2）网络建设：进行上街节点网管网络搭建，保障网管系统稳定运行，支撑网管设备远程集中维护管理管控；（3）硬件基础架构建设，基于报废替换设备，引入云计算技术进行网管系统硬件资源池的搭建，为后续整体硬件平台向云环境演进奠定坚实
6、基础；（4）主设备搬迁，涉及电子运维、话务网管、综合监控、客服支持、数据集市、网优平台等28套系统。3工程建设规模中国移动福建公司上街网管机房设备改造暨搬迁工程相关项目总投资约为1641万元人民币。时间：2021年X月X日书山有路勤为径，学海无涯苦作舟页码：第2页共31页二、机房规划及配套1总体原则(1)前瞻性及灵活性本机房的规划及配套电源设计应立足于业务系统长远的发展需求，统一规划、统一布局，为系统的进一步扩容预留充足的配套资源。(2)高可靠性配套电源及机房空调设备的持续高可用性是保障系统高效、稳定运行必不可缺的前提条件。(3)先进性及成熟性在遵循综合大楼机房统一建设原则的基础上，应尽量将先
7、进的、成熟的技术应用于机房工艺设计中。2机房规划2.1 机位规划上街5F机房是规划作为网管业务机房，根据网管类设备尺寸规格特点，具体规划为：设备机架深度规划为1200mm,列间间隔为1200mm,同时机房两侧走道至少保留1200mm宽度；机架排列方式为面对面，背对背方式，有利于空调送风气流的合理分布。具体机位布置如下图所示：图2-1上街5F机房平面图根据南北机房的装机面积以及本期建设的需求规模，本期工程启用上街5F南侧机房，5F北侧机房作为备用机房，具体规划如下：表2-1上街5F机房规划表区域面积（平方米）最多可放置机架数本期建设相关计划放置机架数网管设备区南侧机房509.8152125网管设
8、备预留区北侧机房427.21100合计机架数252125时间：2021年X月X日书山有路勤为径，学海无涯苦作舟页码：第4页共31页图2-2上街5F南侧网管机房平面规划图2.2 上街五层南侧机房规划上街五层南机房规划面积约500平方米。机房按功能划分为：操作维护室、配套区(空调及电源设备区域)和主机房；其中，操作维护室占用约50平方米，配套区占用约90平方米。各区域具体功能详细描述如下：(1)维护操作室该区域面积约50平方米，目前考虑摆放14个工作席位。该区域主要用于机房管理管控维护人员以及厂家、集成商等调试使用，建议该区域同机房间做隔断。(2)配套区该区域面积约90平方米，主要安装楼层配电屏、
9、空调配电屏、UPS分配屏和空调设备等，(3)主机房主机房区域按照设备的业功能种类逻辑上分为以下几个子区域：存储/备份区、网络设备区、省级网管设备区和统一采集区设备区。各区域情况详见下表：表2-2各区域设备情况表时间：2021年X月X日书山有路勤为径，学海无涯苦作舟页码：第5页共31页序号区域面积机架列数机架总数（平方米）例）（架）1存储/备份子区域-3332网络设备子区域-1123省级网管设备子区域-2514统一采集区设备子区域-2565合计机架数81526维护操作室50-7配套区70-a.存储/备份子区域该区域规划安装3列（F、G、H歹U）标准机柜，共33架机架位。主要放置5层南北机房存储以
10、及备份设备。另外新增1架ODF及1架DDF,为网管网络的快速上线提供便利。b.网络设备子区域该区域规划安装1列（E列）标准机柜，共12架机架位。主要用于网络的管理管控，包括网络管理管控、安全管理管控等。主要放置各种管理管控设备和核心及接入交换机。c.省级网管设备子区域该区域规划安装3列（C、D歹U）标准机柜，共51架机架位。主要放置省级网管设备。d.统一采集区设备子区域该区域规划安装1列（A、B歹D标准机柜，共56架机架位。主要放置统一采集区设备。3配套合适的方案本相关项目仅考虑以下合适的内容：令机房尾纤槽道设计新增12台100A/3P列头柜安装设计列头柜监控（动力环境监控）本机房其他配套设施
11、建设由2009年闽侯上街机房楼配套工程相关项目负责，具体配套要求详见“机房配套要求”。时间：2021年X月X日书山有路勤为径，学海无涯苦作舟页码：第6页共31页三、网络建设合适的方案1主网络建设合适的方案1.1 网络层次在网络总体设计上，保留原有的网络层次不变，分为以下几个层次：核心交换层：处于网络的中心，负责网管机房内部数据的交换处理，这里利用了新增的核心设备，保证了交换的效率。使用两台交换机互为备份，保证网管机房核心交换及出口的可靠性。分布交换层：位于各个业务模块网络区域的中心，各使用若干台交换机互连。系统接入层：由业务系统自带接入设备或直接接入分布交换层。1.2 网络结构目前网管网络采用
12、2台高性能三层设备ClSCo7606作为网络核心设备,各业务系统区通过各自的分布层交换机接入到这两台核心设备上。搬迁前网络拓扑如下图所示：用刊IE外用PNAT45O7C4F4507D4F终端接入网络Catalyst省级核心生产啜新增设备备份逐楼利旧设备核皿幅ICisco7606B-4F图3-1网管网络组网拓扑图（工程前）本期工程在一厂新增两台三层中端交换机（48个以太网端口和48个SFP光口，兼容现有的CiSCOPVST+生成树协议），替换原有核心7606A/B,将腾出时间：2021年X月X日书山有路勤为径，学海无涯苦作舟页码：第7页共31页的7606A/B交换机搬至上街作为上街机房核心交换机
13、。同时将一厂部分网络设备搬迁至上街机房与新增的网络设备一同搭建起上街机房网络平台。其中利旧4台4507交换机、4台S5550及2台M5200F等网络设备。本次搬迁原有核心生产区部分系统未搬迁，原有核心交换机3550不能搬迁至上街,因此新增2台三层高端交换机（240个以太网端口和96个SFP光口，兼容现有的CiscoPVST+生成树协议）作为上街网管支撑系统机房核心生产区核心交换机；由于原有数据网管区交换机5624P端口数量不足且不能增加端口板因此新增4台三层中端交换机（48个以太网端口和48个SFP光口，兼容现有的CiSCoPVST+生成树协议）供内、外联DMZ使用；防火墙立旧原有2台Juni
14、perSSG550设备，新增电源模块、PlM模块、光口模块，作为互联网接口区防火墙使用。为了便于网管终端的接入，需新增2台二层低端交换机（48个以太网端口和2个SFP光口）。具体搬迁步骤祥见第18页搬迁合适的方案描述。搬迁后上街网络拓扑如下图所示：上街网络管理机次搬迁之后的网络架构一厂网络管理机房搬迁之后的网络架构fl I新埴设备I 二.修 ”迷检.但驻场.I和Ht I图3-2网管网络组网拓扑图（工程后）1.3 设备配置清单表3-1网络设备清单配置I数I单价（万元）I分项总价（万元）I备注时间：2021年X月X日书山有路勤为径，学海无涯苦作舟页码：第8页共31页号量1三层中端交换机6240,000.001,440,000.00单台配置48个以太网端口和48个SFP光口，兼容现有的CiscoPVST+生成树协议2CAT4507（引擎升级）4110,000.00Y440,000.00主设备立旧，对其双引擎升级34三层高端交换机2750,000.001,500,000.00单台配置240个以太网端口和96个SFP光口，兼容现有的Cis
