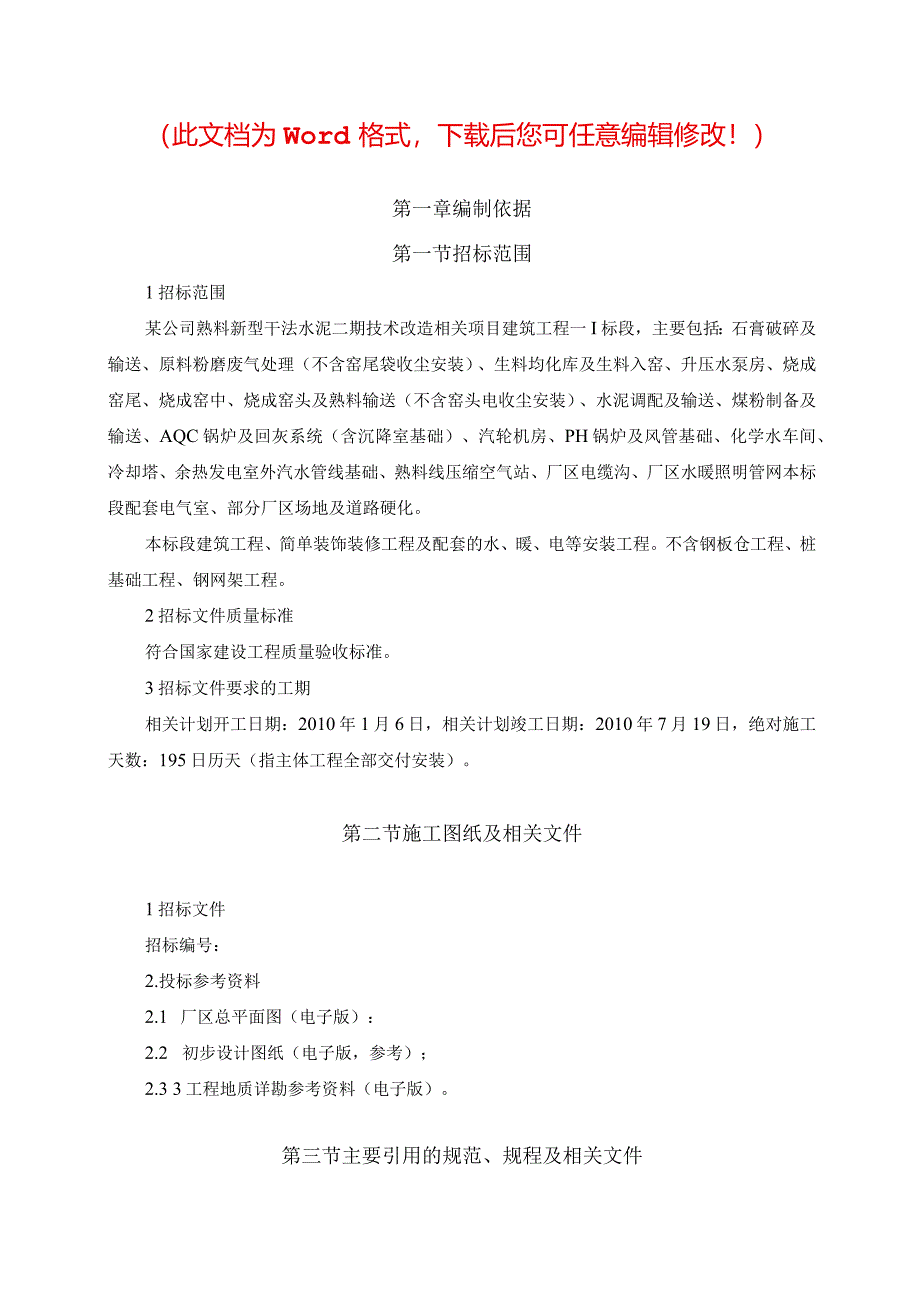

1、(此文档为Word格式,下载后您可任意编辑修改!)第一章编制依据第一节招标范围1招标范围某公司熟料新型干法水泥二期技术改造相关项目建筑工程一I标段,主要包括:石膏破碎及输送、原料粉磨废气处理(不含窑尾袋收尘安装)、生料均化库及生料入窑、升压水泵房、烧成窑尾、烧成窑中、烧成窑头及熟料输送(不含窑头电收尘安装)、水泥调配及输送、煤粉制备及输送、AQC锅炉及回灰系统(含沉降室基础)、汽轮机房、PH锅炉及风管基础、化学水车间、冷却塔、余热发电室外汽水管线基础、熟料线压缩空气站、厂区电缆沟、厂区水暖照明管网本标段配套电气室、部分厂区场地及道路硬化。本标段建筑工程、简单装饰装修工程及配套的水、暖、电等安装

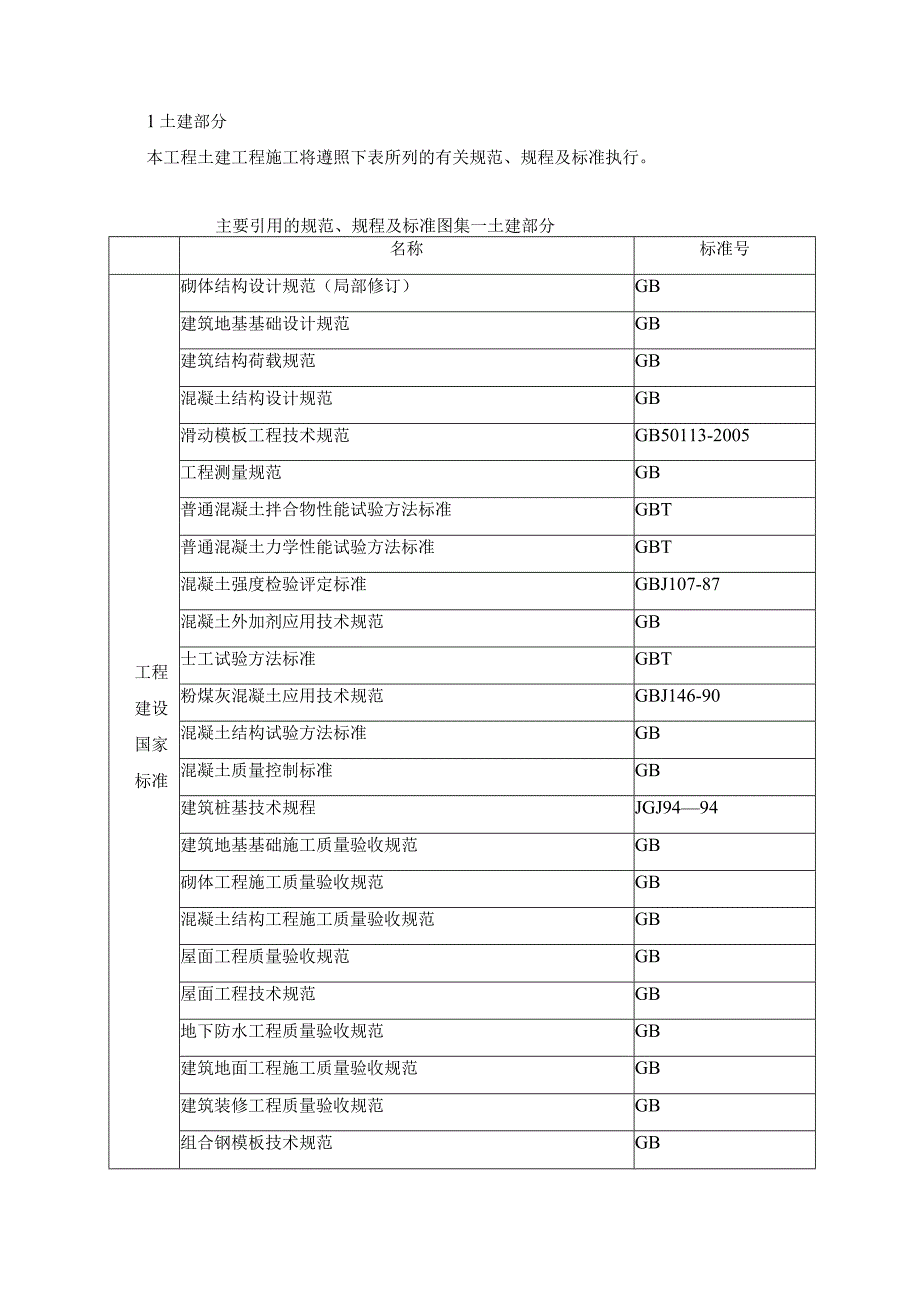

2、工程。不含钢板仓工程、桩基础工程、钢网架工程。2招标文件质量标准符合国家建设工程质量验收标准。3招标文件要求的工期相关计划开工日期:2010年1月6日,相关计划竣工日期:2010年7月19日,绝对施工天数:195日历天(指主体工程全部交付安装)。第二节施工图纸及相关文件1招标文件招标编号:2.投标参考资料2.1 厂区总平面图(电子版):2.2 初步设计图纸(电子版,参考);2.3 3工程地质详勘参考资料(电子版)。第三节主要引用的规范、规程及相关文件1土建部分本工程土建工程施工将遵照下表所列的有关规范、规程及标准执行。主要引用的规范、规程及标准图集一土建部分名称标准号工程建设国家标准砌体结构设

3、计规范(局部修订)GB建筑地基基础设计规范GB建筑结构荷载规范GB混凝土结构设计规范GB滑动模板工程技术规范GB50113-2005工程测量规范GB普通混凝土拌合物性能试验方法标准GBT普通混凝土力学性能试验方法标准GBT混凝土强度检验评定标准GBJ107-87混凝土外加剂应用技术规范GB士工试验方法标准GBT粉煤灰混凝土应用技术规范GBJ146-90混凝土结构试验方法标准GB混凝土质量控制标准GB建筑桩基技术规程JGJ9494建筑地基基础施工质量验收规范GB砌体工程施工质量验收规范GB混凝土结构工程施工质量验收规范GB屋面工程质量验收规范GB屋面工程技术规范GB地下防水工程质量验收规范GB建

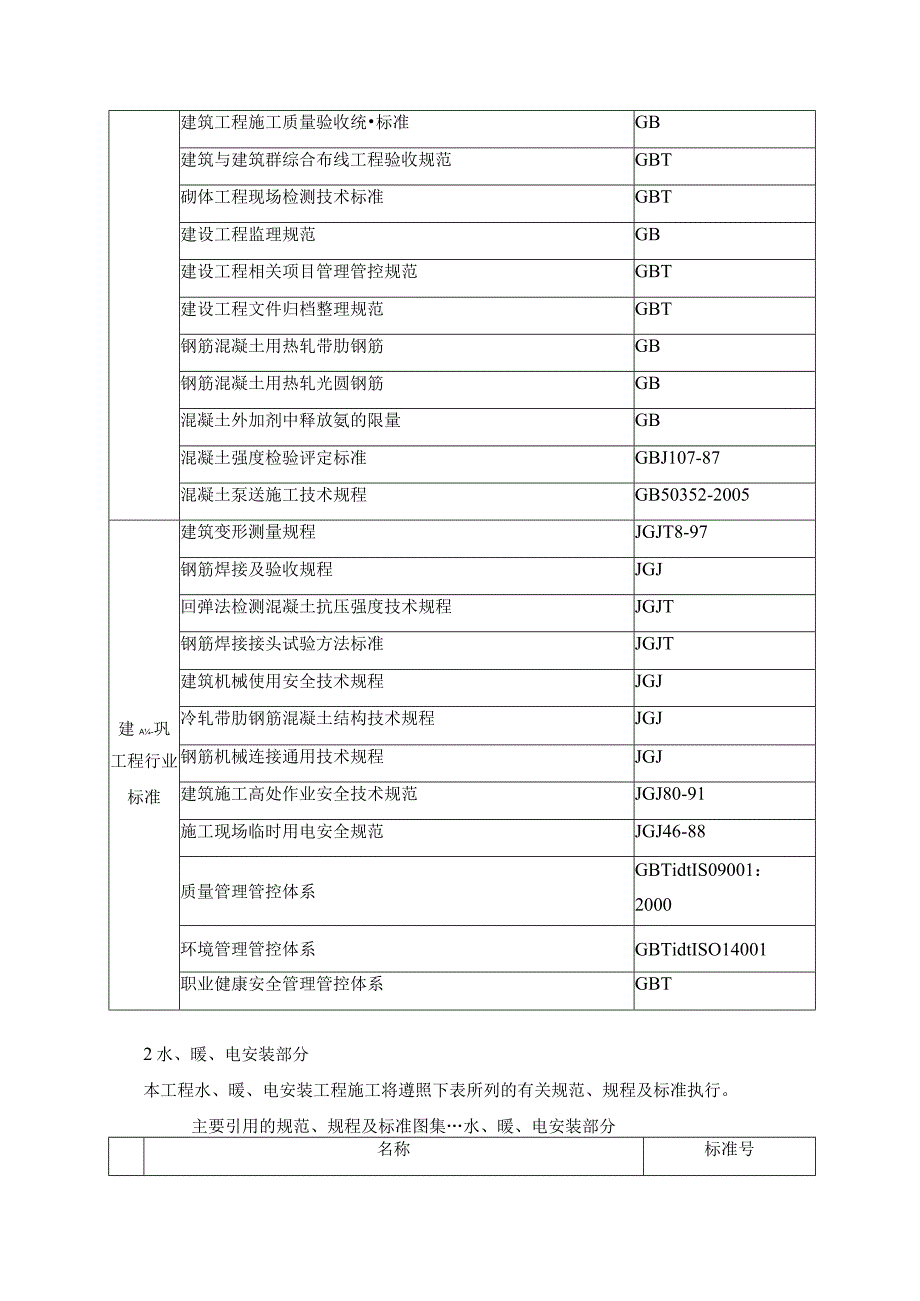

4、筑地面工程施工质量验收规范GB建筑装修工程质量验收规范GB组合钢模板技术规范GB建筑工程施工质量验收统标准GB建筑与建筑群综合布线工程验收规范GBT砌体工程现场检测技术标准GBT建设工程监理规范GB建设工程相关项目管理管控规范GBT建设工程文件归档整理规范GBT钢筋混凝土用热轧带肋钢筋GB钢筋混凝土用热轧光圆钢筋GB混凝土外加剂中释放氨的限量GB混凝土强度检验评定标准GBJ107-87混凝土泵送施工技术规程GB50352-2005建A-巩工程行业标准建筑变形测量规程JGJT8-97钢筋焊接及验收规程JGJ回弹法检测混凝土抗压强度技术规程JGJT钢筋焊接接头试验方法标准JGJT建筑机械使用安全技

5、术规程JGJ冷轧带肋钢筋混凝土结构技术规程JGJ钢筋机械连接通用技术规程JGJ建筑施工高处作业安全技术规范JGJ80-91施工现场临时用电安全规范JGJ46-88质量管理管控体系GBTidtIS09001:2000环境管理管控体系GBTidtISO14001职业健康安全管理管控体系GBT2水、暖、电安装部分本工程水、暖、电安装工程施工将遵照下表所列的有关规范、规程及标准执行。主要引用的规范、规程及标准图集水、暖、电安装部分名称标准号建筑给水排水设计规范GB建筑灭火器配置设计规范GBJ建筑给水排水及采暖工程施工质量验收规范GB电气装置安装工程低压电器施工及验收规范GB建筑电气工程施工质量验收规范

6、GB电气装置安装工程电缆线路施工及验收规范GB电气装置安装工程接地装置施工及验收规范GB电气装置安装工程盘、柜及二次回路路线施工及验收规范GB建筑与建筑群综合布线系统工程设计规范GBT建筑设备安装分项工程施工工艺标准采暖、卫生、给排水、通风与空调工程91SB191SB93钢结构部分本工程钢结构施工将遵照的有关规范、规程及标准将遵照下表中所列的有关规范、规程及标准执行。主要引用的规范、规程及标准图集一钢结构部分名称标准号工程建设国家标准钢结构设计规范GB钢结构工程施工质量验收规范GB碳素结构钢GB热轧工字钢GBT706-88热轧钢板和钢带GBT手工电弧焊及气体保护焊焊缝坡口的基本型式与尺寸GBT

7、985-88埋弧焊缝坡口的基本型式与尺寸GBT焊接用焊丝GBT低合金高强度结构钢GBT结构用无缝钢管GBT碳钢焊条GB低合金钢焊条GB碳素钢埋弧焊用焊剂GB冷弯型钢技术条件GBT涂装前钢材表面锈蚀等级和防锈等级GB钢结构焊缝外形尺寸GB焊接质量保证GBTI2467低合金钢埋弧焊用焊剂GB建筑工程行业标准钢桁架JGJ74.1-74.2-91建筑钢结构焊接技术规程JGJ钢结构制作安装施工规程YB4.相关文件4.1 施工现场及周边环境调查记录;4.2 建筑业十项新技术;4.3 我公司综合管理管控手册;4.4 我公司标准工作程序;4.5 我公司施工技术标准、施工工艺标准及作业指导书;4.6 IS090

8、00质量体系程序文件、ISol4(X)0环境管理管控体系程序文件、GBT职业健康安全管理管控程序文件;4.7 我公司以往类似工程施工经验。第二章工程概况第一节建设相关项目概况项目内容工程名称某公司熟料新型干法水泥二期技术改造相关项目建筑工程一I标段建设地点招标人某公司设计单位某设计XX第二节环境概况某公司熟料新型干法水泥二期技术改造相关项目建筑工程一I标段,拟建场地位于XXX该场地西侧、北侧均紧邻公路,交通较为便捷。场区交通方便,且水电齐备,具备施工条件。整个场地地势较为平缓,整个场地西面低,东面高,场地标高400.00423.00m,高差约23.00m。东侧为浅丘,高度20-25m场地地势由

9、东向西逐渐降低。场地区域属中亚热带季风性湿润气候,四季分明,气候温和,雨量充沛,冬冷夏热。年平均气温18.5C,极端最高温度43.4。C(2006.8.1),极端最低温度-2.3,最热月平均温度28.5,平均降水量1020.4mmo日最大降水量159.3mm,平均降水口154.6天,无霜期365天。年均相对湿度81%,最热月平均湿度84%,最冷月平均湿度79%。全年主导风向东北,夏季主导风向西南,年平均风速1.Ims0第三节建(构)筑物建筑结构特征石灰石输送:为格构式钢栈桥。基础结构形式:独立基础。独立基础混凝土强度等级为C30,上部分是钢输送廊道。原料粉磨及废气处理:为钢筋混凝土框架结构,建

10、筑物高度16.5m,层数4层。基础结构形式:钢筋混凝土独立基础和桩基础,墙体为红砖。独立基础、桩基础、设备基础混凝土强度等级为C30,框架梁板柱混凝土强度等级均为C30。屋面防水采用SBS卷材防水。生料均化库及生料入窑:1座1853m钢筋混凝土筒仓。基础结构形式为环形桩承台基础,库顶为钢混组合结构。基础、设备基础、底板、顶板混凝土强度等级均为C30,库壁混凝土强度等级为C35。库顶防水采用SBS卷材防水。烧成窑头及熟料输送:为钢筋混凝土框架结构,建筑物高度IOmo层数一层。框架基础结构形式为钢筋混凝土独立基础和桩承台。独立基础、桩承台、现浇混凝土柱、梁、板混凝土强度等级均为C30,基础梁混凝土

11、强度为C25,混凝土通廊、地坑、地沟、池槽混凝土强度等级为C30,烟囱基础混凝土强度等级为C30o墙体为空心砖墙,地面为混凝土地面,屋面防水为SBS防水卷材。烧成窑尾:现浇钢筋混凝土框架,塔架为钢管混凝土结构。基础结构形式:独立桩承台及独立基础。独立基础、独立桩承台、设备基础混凝土强度等级C30,基础梁混凝土强度等级为C25,塔架以下混凝土框架柱、梁、板混凝土强度等级均为C30,塔架钢管混凝土强度等级为C40。地面为混凝土地面,墙体为空心砖。屋面防水采用SBS卷材防水。烧成窑中基础及三次风管支架:窑中为钢筋混凝土墩体。基础结构形式为大块式筏板基础,窑墩基础、设备基础、墙、顶板混凝土强度等级为C

12、30o窑中三次风管支架基础结构形式为独立基础,上部为钢结构,独立基础混凝土强度等级为C30。煤粉制备及输送:为现浇钢筋混凝土多层框架结构。建筑物高度23.6m,层数四层。基础结构形式为混凝土独立桩承台,独立桩承台、框架柱、梁、板混凝土强度等级均为C30,基础梁混凝土强度等级为C25。墙体采用轻质砌块墙,屋面防水为SBS防水卷材,地面为混凝土地面。熟料库:为2座钢筋混凝土筒仓。筒仓直径18m,高度45m。筒仓基础结构形式为圆形仓满堂基础,库顶为钢结构和混凝土组合结构,库基础、底板、顶板混凝土强度等级均为C30,库壁混凝土强度等级为C35。地面为混凝土地面,库顶防水为SBS卷材防水。水泥调配库:为

13、3座钢筋混凝土筒仓。筒仓直径8m,库体高25m。筒仓基础结构形式为圆形仓满堂基础,库基础、底板、顶板混凝土强度等级均为C30,库壁混凝土强度等级为C35。地面为混凝土地面,库顶防水为SBS卷材防水。升压水泵房:砖混结构,基础为砖基础,墙体为红(青)砖墙。构造柱、圈梁混凝土强度等级为C25,梁板混凝土强度等级为C30o屋面为现浇混凝土屋面,地面为混凝土地面,屋面防水为SBS卷材防水。AQC锅炉及回灰系统:为现浇钢筋混凝土框架结构。基础结构形式为混凝土独立基础,独立基础、框架柱、梁、板混凝土强度等级均为C30,设备基础混凝土强度等级为C25o地面为混凝土地面。汽轮机房:为现浇钢筋混凝土框排架结构,

14、基础结构形式为钢筋混凝土独立基础及满堂基础。独立基础及满堂基础混凝土强度等级C30,基础梁混凝土强度等级为C30,独立柱、现浇梁板及设备基础混凝土强度等级为C30o主跨屋面系统为梯形钢屋架结构,墙体围护结构为加气混凝土砌块墙,楼地面为混凝土楼地面及水泥砂浆楼地面、地砖楼面;墙面为涂料及面砖。PH锅炉及风管基础:为现浇钢筋混凝土框架结构。基础结构形式为混凝土独立基础,独立基础、框架柱、梁、板混凝土强度等级均为C30,基础梁混凝土强度等级为C25。化学水车间:为单层砖混结构。基础结构型式为砖基础。构造柱、圈梁混凝土强度等级为C25,现浇梁板、通廊、地坑、池槽、输送廊道混凝土强度等级均为C30,水池池壁、池底、池盖混凝土强度等级为C30抗渗混凝土。楼地面为混凝土楼地面,屋面防水层为SBS卷材防水。冷却塔:基础结构形式:混凝土独立基础。混凝土梁、板、柱强度等级均为C30o水池池壁、池底、池盖混凝土强度等级为C30抗渗混凝土,抗渗等级为S8o墙体为红砖,楼地面为混凝土楼地面,屋面防水层为SBS卷材防水。空气压缩站:砖混结构,基础为砖基础及带型基础,墙体为红砖。构造柱、圈梁混凝土强度等级为C25,梁板混凝土强度等级为C30o屋面为现浇混凝土屋面,地面为混凝土地面,屋面防水为SBS卷材防水。第四节工程特点、重点1.工程特点通过对业主提供的初设图纸及工
