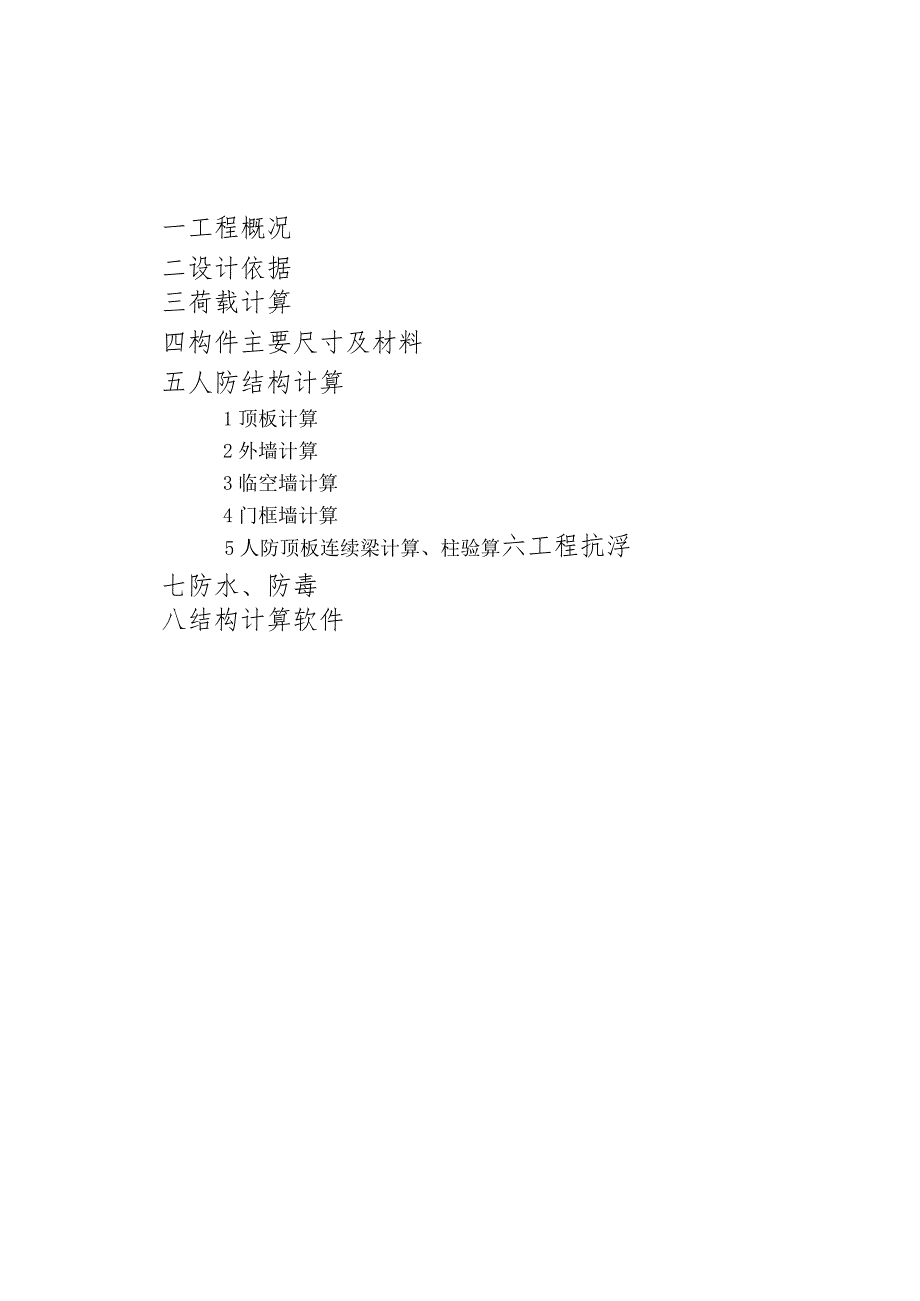

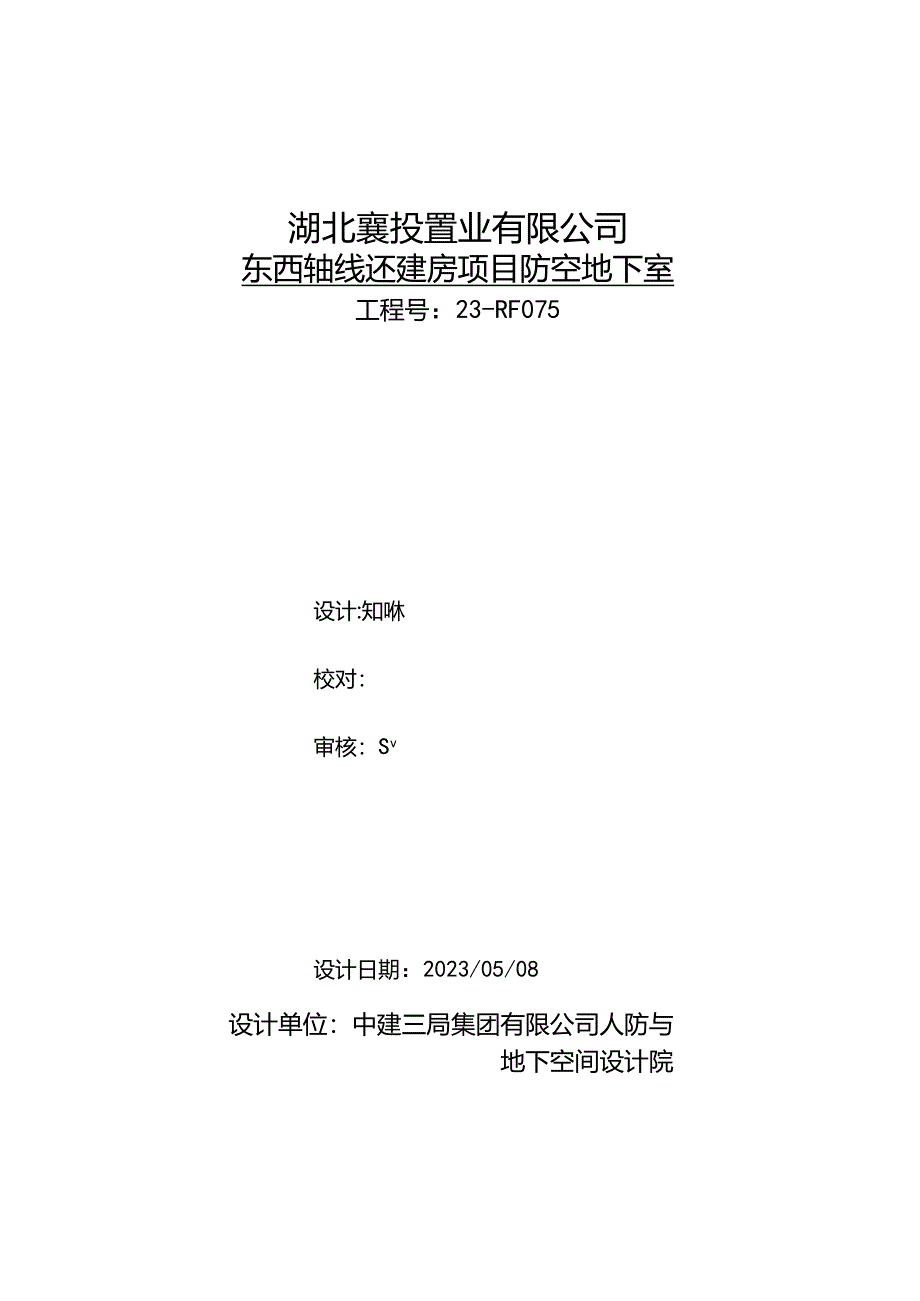

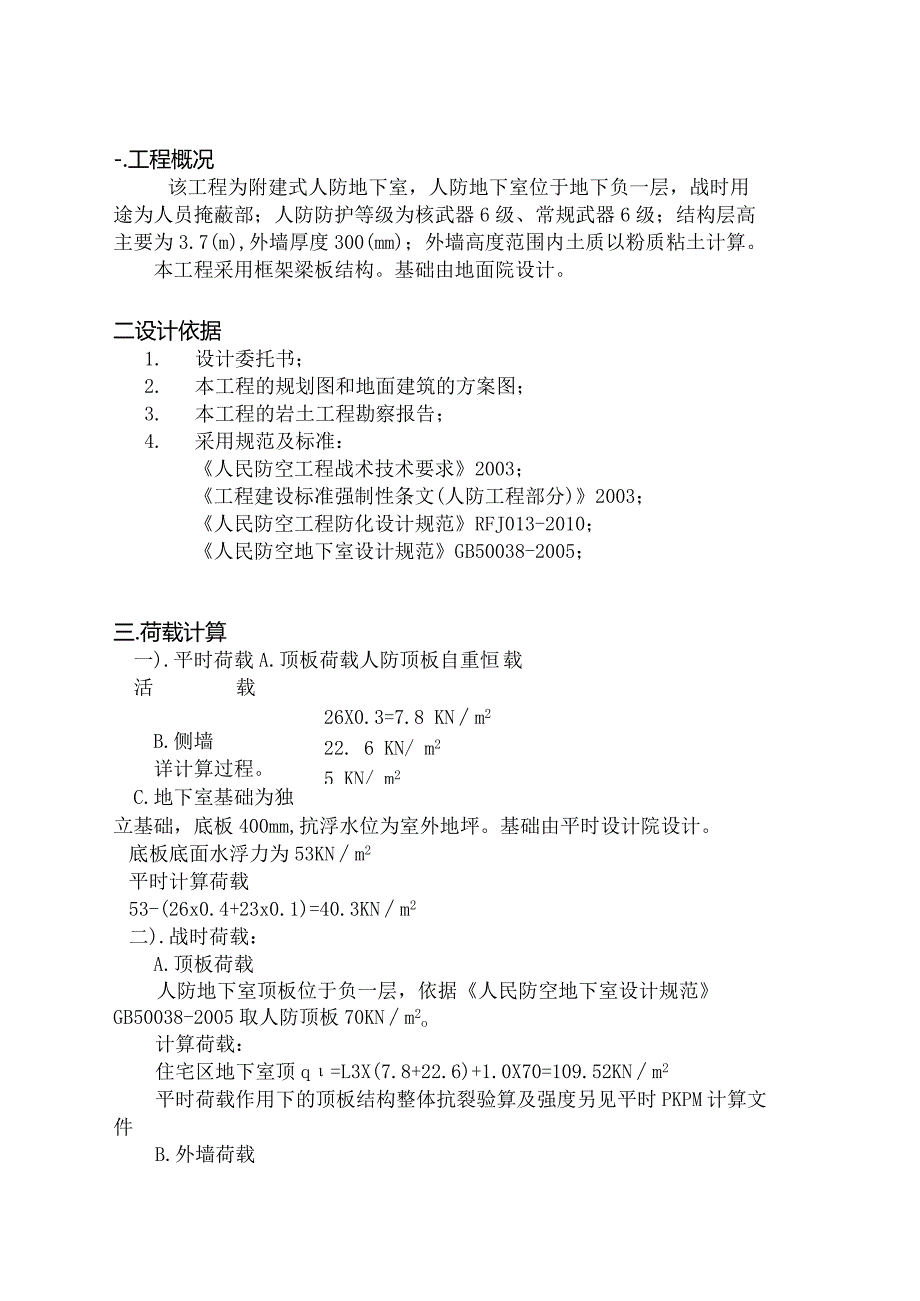

1、湖北襄投置业有限公司东西轴线还建房项目防空地下室工程号:23-RF075设计:知咻校对:审核:Sv设计日期:2023/05/08设计单位:中建三局集团有限公司人防与地下空间设计院一工程概况二设计依据三荷载计算四构件主要尺寸及材料五人防结构计算1顶板计算2外墙计算3临空墙计算4门框墙计算5人防顶板连续梁计算、柱验算六工程抗浮七防水、防毒八结构计算软件-.工程概况该工程为附建式人防地下室,人防地下室位于地下负一层,战时用途为人员掩蔽部;人防防护等级为核武器6级、常规武器6级;结构层高主要为3.7(m),外墙厚度300(mm);外墙高度范围内土质以粉质粘土计算。本工程采用框架梁板结构。基础由地面院设

2、计。二设计依据1. 设计委托书;2. 本工程的规划图和地面建筑的方案图;3. 本工程的岩土工程勘察报告;4. 采用规范及标准:人民防空工程战术技术要求2003;工程建设标准强制性条文(人防工程部分)2003;人民防空工程防化设计规范RFJ013-2010;人民防空地下室设计规范GB50038-2005;三.荷载计算26X0.3=7.8 KNm222. 6 KN/ m25 KN/ m2一).平时荷载A.顶板荷载人防顶板自重恒载活载B.侧墙详计算过程。C.地下室基础为独立基础,底板400mm,抗浮水位为室外地坪。基础由平时设计院设计。底板底面水浮力为53KNm2平时计算荷载53-(26x0.4+2

3、3x0.1)=40.3KNm2二).战时荷载:A.顶板荷载人防地下室顶板位于负一层,依据人民防空地下室设计规范GB50038-2005取人防顶板70KNm2o计算荷载:住宅区地下室顶q=L3X(7.8+22.6)+1.0X70=109.52KNm2平时荷载作用下的顶板结构整体抗裂验算及强度另见平时PKPM计算文件B.外墙荷载外墙侧壁土质为粉质粘土,依据人民防空地下室设计规范GB50038-2005取50KNm2外墙等效均布静荷载标准值qe二50KNm2C.临空墙荷载车道出入口,取为160KNZm2室外竖井、楼梯,取为130KNm2与普通地下室相邻处,取为HOKNm2相同防护单元之间隔墙取为50

4、KNm2D.底板人防荷载为25KNm2计算荷载:40.3+25=65.3KNm2四、构件主要尺寸及材料1、顶板:250/300/35Omm外墙:30Omm临空墙:30Omm2、梁:500X1000mm400X1000mm300X500mm等,详见结构施工图。3、材料:顶板防水混凝土C35,柱及剪力墙为C35。钢筋HRB4004、结构构件满足6级防护厚度后,考虑材料的提高系数,经计算大部分构件构造配筋即可满足结构受力要求。如门框墙构件计算中,仅选取悬摆长度大于500以上构件作验算。五.人防结构计算1 .人防顶板计算详见PKPM计算文件。2 .人防外墙计算(须与的平时配筋比较取大值)计算项目:FH

5、WQl1基本资料1.1几何信息地下室层数1地下室顶标高(m)-1.500墙宽L(m)15.000外地坪标高(m)0.000层层高(m)外墙厚(mm)层高表-1层3.800300lt 500升赋寸RB土压力计算方法静止土压力静止土压力系数0.500水土侧压计算水土分算地下水压是否调整乂1.2荷载信息地下水埋深(In)1.000土天然容重(kN/nP)18.00土饱和容重(kNm3)20.00上部恒载-平时 (kNm)0.00上部活载-平时 (kN/m)0.00上部恒载-战时 (kNm)0.00地面活载-平时(kPa)20.00位置等效静荷 载位置等效静荷 我位置等效静荷 载T层50.000人叨等

6、效静砂(kPa)碎强度等级C35配筋调整系数1.0钢筋级别HRB400竖向配筋方法纯弯压弯取大外纵筋保护层(mm)30竖向配筋方式非对称内纵筋保护层(mm)20裂缝限值(Inm)0.20裂缝最大保护层 (mm)30裂缝控制配筋泊松比0.20考虑P-效应乂1.3配筋信息竖向弯矩计算方法连续梁板计算类型平时组合弹性板板计算类型战时组合塑性板1.4计算选项信息板边支撑条件表板边顶边底边侧边I支承方式简支固定固定支座弯矩调幅幅度(酚0.0塑性板62.0蒸气养护或掺早强剂活载准永久值系数0.5()水压准永久值系数0.50活载调整系数1.0()2计算(1)荷载计算(2)内力计算(3)配筋计算(4)裂缝验算

7、荷载说明:永久荷教:土压力荷载,上部恒载.平时,上部恒载.战时可变荷载:地下水压力,地面活载,上部活载-平时,人防荷载平时组合:平时荷载基本组合战时组合:战时荷载基本组合准永久组合:平时荷载准永久组合(用于裂缝计算)2.1 荷载计算2.1.1 墙上竖向压力平时组合(kN/m):1.300X0.000+1.5000.000=0.000战时组合(kN/m):1.300X0.000=0.000准永久组合(kN/m):0.000+0.5000.000=0.0002.1.2 侧压荷载计算(1)土压力标准值(kPa)水土分算,土侧压按静止土压力计算,静止土压力系数k=0.500地下室顶面,标高-1.500

8、,总埋深1.500,地下水位以上1.000,地下水位以下0.500p=kh1+k(Saf-TW)2=5181+0.5(20-10)0.5=11.5Pw=wh=100.5=5土压力起算位置,标高0.000P=OPW=O-1层底,标高-5.300,总埋深5.300,地下水位以上1.000,地下水位以下4.300p=k力+上(TSar-JW)/?2=05X18X1+0.5X(20-10)X4.3=30.5PW=,卬h=10x4.3=43式中:p土压力(kNn)pw水压力(kN?)k土压力系数r土的天然容重(kNn)rsat土的饱和容重(kN113)rw水的重度(kN?)h1地下水位以上的土层厚度(m

9、)h2地下水位以下的土层厚度(m)地面上活载等效土压力(标准值,kPa):p=kGk=0.500X20.000=10.000(3)荷载组合系数表组合人防荷载土压力水压力平时地面活载上部恒载上部活载平时组合一1.301.501.501.301.50战时组合1.001.301.501.30(4)侧压力荷我组合计算(kPa):位置一标高土压地面活载等效平时组合准永久组合人防荷载战时组合-1层顶-1.5O11.505.0010.0037.4519.0050.0072.45-1层底-5.3O30.5043.0010.00119.1557.0050.00154.15士OOooTRO 土雄 水加 m 版林-

10、1 500林田(5)侧压荷载分解结果表(kPa):平时组合准永久组合战时组合地下室层号均布荷载三角荷载均布荷载三角荷载均布荷载三角荷载-137.45081.70019.00038.00072.45081.700注:表中所列三角荷载值是对应于各层底的荷载值(最大)2.2内力计算按连续梁计算竖回弯矩按连续梁模型计算,水平向弯矩仍按板块模型计算调幅前(kN.mm)层部位平时组合准永久组合战时组合水平向T层左边-42.29-21.45-24.59跨中0.000.0012.29右边-42.51-21.56-24.59竖向-1层顶边0.000.000.00跨中72.5135.32107.84底边-146.

11、25-70.88-209.42结果不进行调幅平时组合弯矩图6YK卜-Wa战时组合弯矩图准永久组合弯矩图2.3配筋及配筋成果表2.3.1 配筋说明:(1)配筋方法水平按纯弯配筋,竖向取压弯与纯弯配筋的大值(2)单位说明:以下各表格中单位除说明外,配筋面积单位:mrrP/m,裂缝宽度单位:mm,弯矩单位kN.mm,轴力单位kNm,配筋率:2.3.2平时到工合计算配筋表部位M(kN.mm)N(kNm)As(mmm)配筋率T层水平向左边-内侧-42.296000.20左边-外侧-42.296000.20跨中-内侧0.006000.20跨中-外侧0.006000.20右边-内侧-42.516000.20

12、右边-外侧-42.516000.20竖向顶边-内侧0.000.06000.20顶边-外侧0.000.06000.20跨中-内侧72.510.07700.26跨中-外侧72.510.06000.20底边-内侧-146.250.06000.20底边-外侧-146.250.016790.562.3.3战时组合计算配筋表部位M(kN.mm)N(kNm)As(mm2m)配筋率%水平向左边-内侧-24.597500.25左边-外侧-24.597500.25跨中-内侧12.297500.25跨中-外侧12.297500.25右边-内侧-24.597500.25右边-外侧-24.597500.25竖向顶边-内侧0.000.07500.25顶边-外侧0.000.07500.25跨中-内侧107.840.09570.32跨中-外侧107.840.07500.25底边-内侧-209.420.07500.25底边-外侧-209.420.020140.672.3.4控制情况计算配筋表层部位计算As选筋实配
