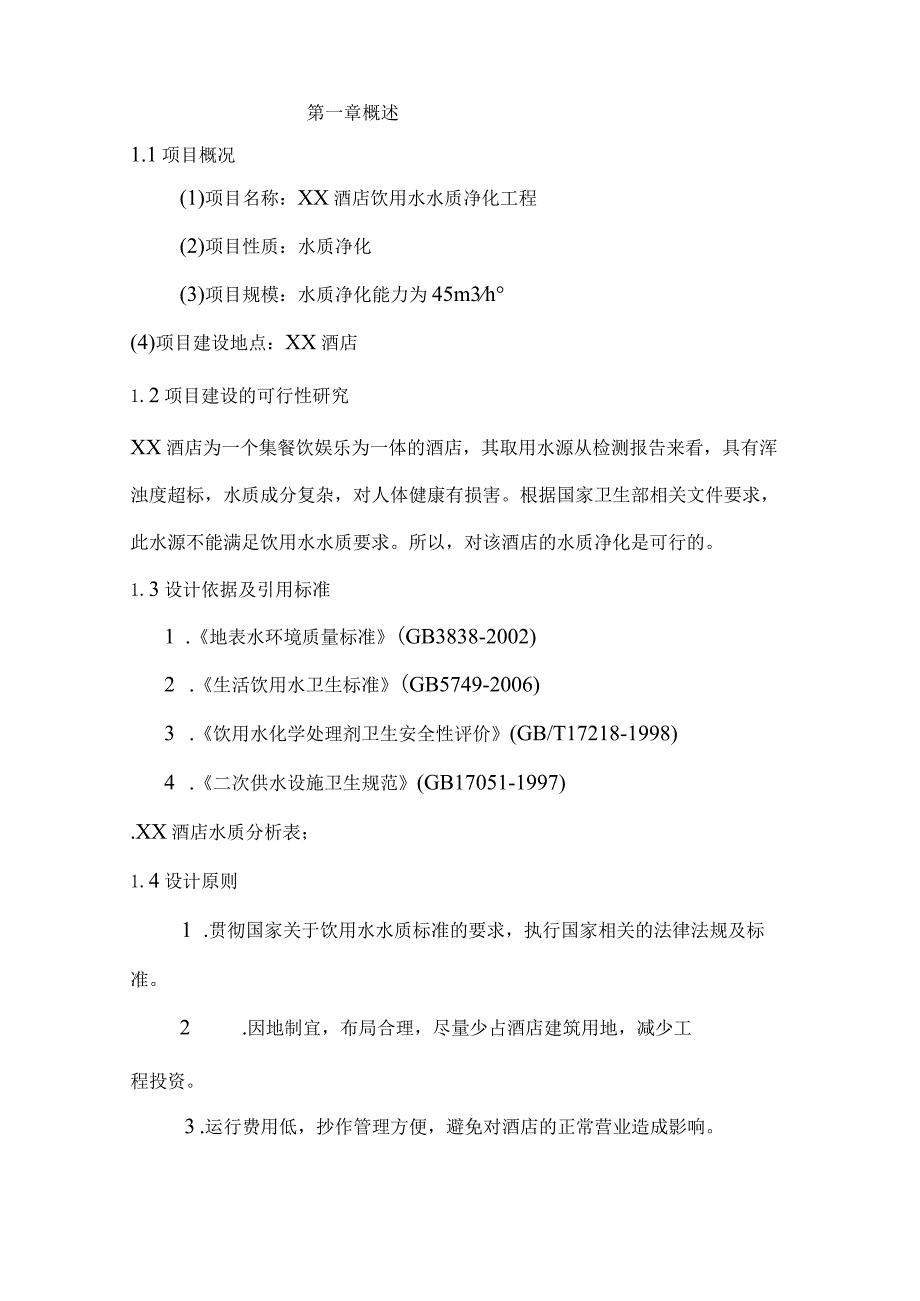

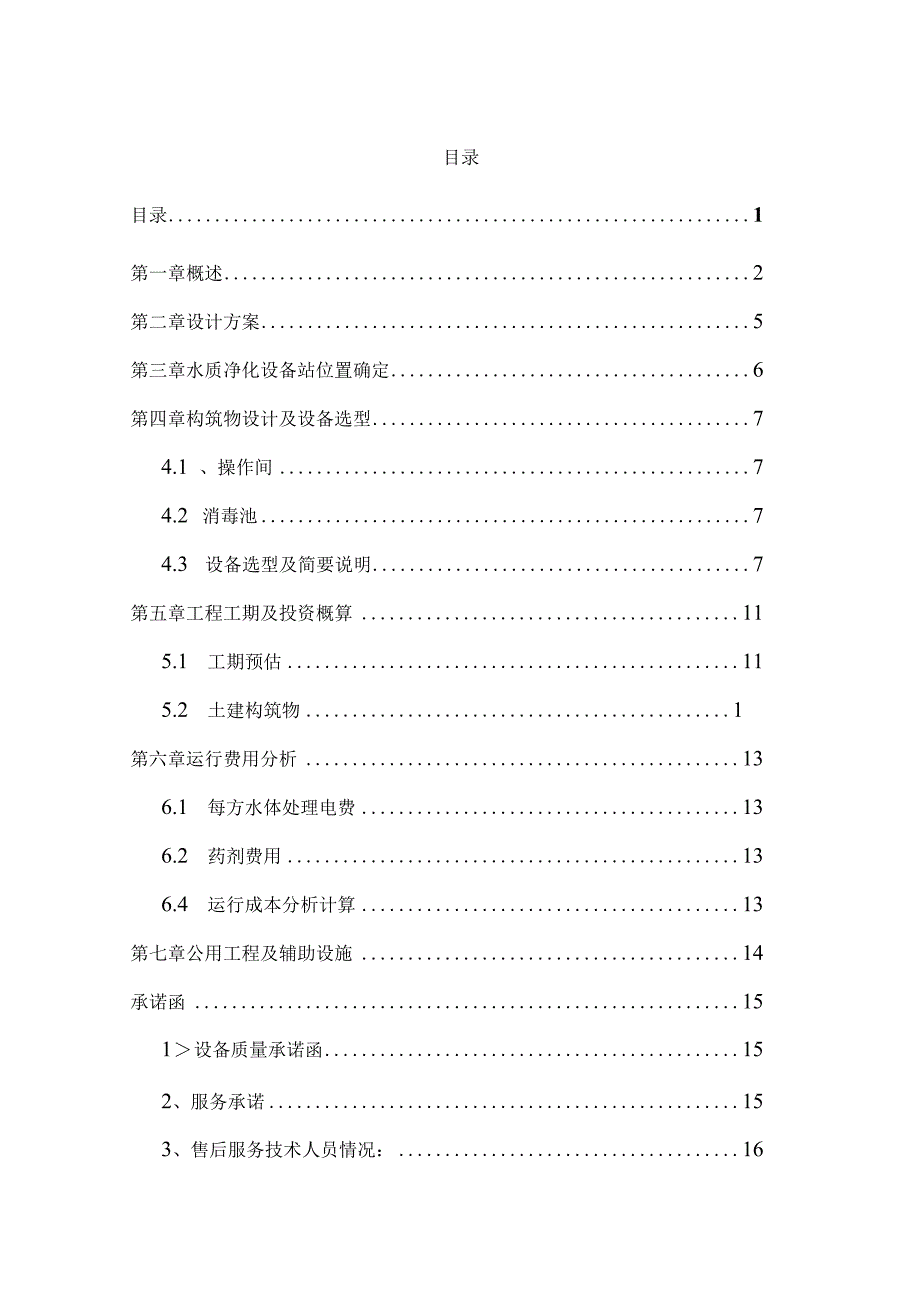

1、目录目录1第一章概述2第二章设计方案5第三章水质净化设备站位置确定6第四章构筑物设计及设备选型74.1 、操作间74.2 消毒池74.3 设备选型及简要说明7第五章工程工期及投资概算115.1 工期预估115.2 土建构筑物1第六章运行费用分析136.1 每方水体处理电费136.2 药剂费用136.4 运行成本分析计算13第七章公用工程及辅助设施14承诺函151设备质量承诺函152、服务承诺153、售后服务技术人员情况：16第一章概述1.1项目概况(1)项目名称：XX酒店饮用水水质净化工程(2)项目性质：水质净化(3)项目规模：水质净化能力为45m3h(4)项目建设地点：XX酒店1.2项目建设
2、的可行性研究XX酒店为一个集餐饮娱乐为一体的酒店，其取用水源从检测报告来看，具有浑浊度超标，水质成分复杂，对人体健康有损害。根据国家卫生部相关文件要求，此水源不能满足饮用水水质要求。所以，对该酒店的水质净化是可行的。1.3设计依据及引用标准1 .地表水环境质量标准(GB3838-2002)2 .生活饮用水卫生标准(GB5749-2006)3 .饮用水化学处理剂卫生安全性评价(GB/T17218-1998)4 .二次供水设施卫生规范(GB17051-1997).XX酒店水质分析表；1.4设计原则1 .贯彻国家关于饮用水水质标准的要求，执行国家相关的法律法规及标准。2 .因地制宜，布局合理，尽量少

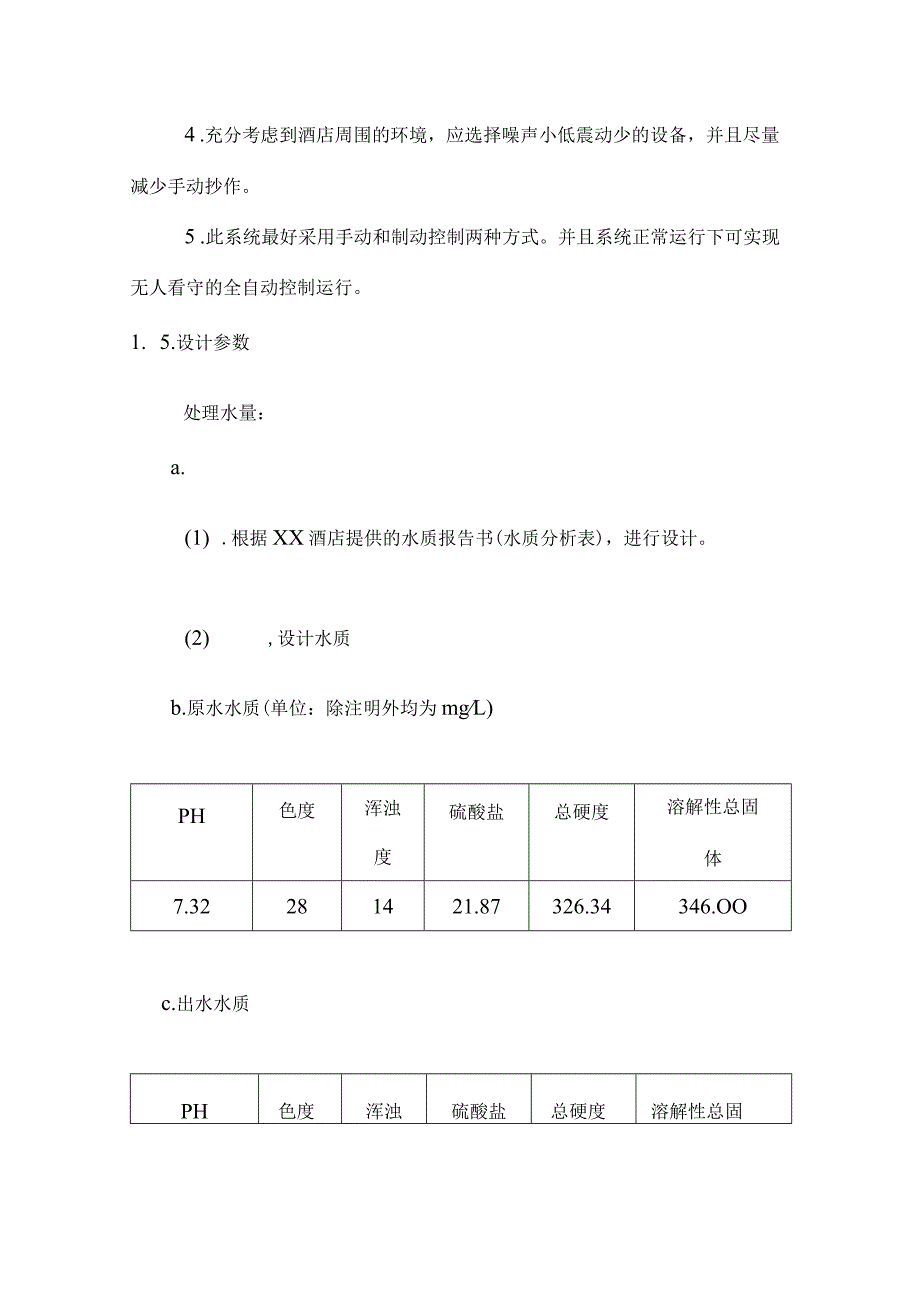

3、占酒店建筑用地，减少工程投资。3 .运行费用低，抄作管理方便，避免对酒店的正常营业造成影响。4 .充分考虑到酒店周围的环境，应选择噪声小低震动少的设备，并且尽量减少手动抄作。5 .此系统最好采用手动和制动控制两种方式。并且系统正常运行下可实现无人看守的全自动控制运行。1. 5.设计参数处理水量：a.(1) .根据XX酒店提供的水质报告书(水质分析表)，进行设计。(2) ,设计水质b.原水水质(单位：除注明外均为mgL)PH色度浑浊度硫酸盐总硬度溶解性总固体7.32281421.87326.34346.OOc.出水水质PH色度浑浊硫酸盐总硬度溶解性总固度体6.58.515325045010001
4、.6现有处理条件XX酒店现无任何处理实施。第二章设计方案我公司就该生活饮用水处理系统确定下列方案。即根据水质特性，建设一套“无阀过虑器+消毒”水处理工艺，其处理后的水质即能满足生活饮用水卫生标准(GB5749-2006)的水质要求。消毒装置匚艺流程如下:无阀过虑器井消毒池到用水点流程说明：原水经深井泵提升到无阀过滤器(无阀过滤器中使用活性炭作为吸附介质)，通过设备过滤区，拦截下水中的絮凝物质，拦截下的悬浮物经过设备自动反洗排出，从而使水质得以净化，无阀过滤器设备出水浊度W3NTU。净化后的水进入消毒池，通过投加二氧化氯消毒达到生活用水要求后，经加压供给用户使用。第三章水质净化设备站位置确定3.
5、1水质净化设备站位置确定原则1、水质净化设备应具备较好地势条件；2、设备站应便于对原水的取用；3、设备站应具备通电条件及运输方便；4、施工过程中对环境的影响较小；3.2站场设计本系统水质净化设备安置于原水出水处附近，考虑到设备安放场地所需面积约80m2处理系统中电器部分可使用防水罩保护，根据工艺技术方案及现场情况，原水水质净化设备安装位置设置为直接接深井泵。第四章构筑物设计及设备选型4.1 、操作间操作间集加药、控制柜、值班于一体。面积213m2。4.2 消毒池消毒池有效容积V=50m3,水力停留时间：1小时4.3设备选型及简要说明1、XYJ-100O（产水量45m3h）重力式无阀过滤器选用X
6、YJTOOO重力式无阀过滤器1台，设备直径2500mm,设备高度4500mm,产水量为45m3h我公司生产的重力式无阀过滤器是目前国内用于自来水厂技术最先进的净水设备。该净水器有很强的过滤性能。原水加药后通过设在设备中的活性炭对其进行过滤，达到理想的水质净化作用。过滤原理：运用无阀过滤器的虹吸原理，实现了设备自动运行，不需要反冲洗水泵，降低投资和运行费用，减少了工人的劳动强度，可减少水厂操作人员数量，给水厂的操作管理带来方便，最大地降低了水厂的生产成本。本设备过滤是在传统的重力式无阀过滤器基础上，进行了重大的技术改进和技术突破，最大的特点是：将变截面过滤工艺融合到无阀过滤器上。传统的无阀过滤器
7、是采用等截面过滤，在滤料的反冲洗方面存在严重的不足，反洗后的滤料分布是小颗粒滤料在上部，大颗粒滤料在下部，在过滤过程中，由于上部小颗粒滤料形成的空隙较小，水中的悬浮物杂质很快将上部滤料间的缝隙堵塞，下部滤料形成的大量空隙没有得到利用，致使滤料截污能力小，水头损失大，过滤器需频繁地进行反洗，反洗耗水大，水厂产水量减少。变截面过滤技术正是针对等截面过滤存在的不足而开发的一种新型过滤技术，并得到越来越广泛的应用，变截面过滤床在反洗滤料时，由于截面下小上大，下部流速大，上部流速小，水流产生径向流动，对滤料进行横向水力分级，小颗粒被抛向边壁，沿着筒壁回流至底部，粗颗粒则紧靠内层落下，当落到一定深度，又进
8、入上升区，再次被冲到上部，粗颗粒始终不能落到底部。停止反洗后，滤床复位，滤料颗粒分布为滤床上部粗颗粒占多数，下部细颗粒占多数，整个滤层的滤料实现了反粒度分布，达到滤床的理想状态。当设备转为过滤运行时，上部大颗粒形成的较大空隙拦截水中大颗粒杂质，而水中小颗粒杂质由下部的细颗粒滤料形成的较小空隙进行拦截，利用反粒度深层过滤，为过滤和反洗创造了有利的工作条件，滤料的截污能力得以充分利用，设备运行周期长，周期产水量大，反洗耗水量少，而且出水水质好，确保出水浊度低于3NTU,满足国家生活饮用水卫生标准(GB5749-2006)的要求。我公司还针对传统无阀过滤器存在夹气运行的缺点，设计增加了气水分离器，气
9、水分离器设置在过滤区的进水管道上，利用水向下流，气向上逸的原理将气、水有效的分离开；解决了夹气运行影响产水量和水质不稳定的缺点。表2YZJ-100OG重力式无阀过滤器技术性能表设备型号产水(m3h)进水浊度(度)出水浊度(NTU)反洗周期(h)反洗强度(Ls.m2)反洗时间(min)进水水头(mlI2O)出水水头(mII20)XYJ-100O452038-24143-5103.52、加药设备本设计选用XHTOo型二氧化氯发生器消毒设备选用二氧化氯发生器，1台，型号为100型，产气量IoOgh二氧化氯消毒剂是目前世界上公认的新一代广谱杀菌剂，它的杀菌能力是氯气和次氯酸钠的3-5倍，且不形成致癌物
10、质三卤甲烷物质。二氧化氯易溶于水，并在水中稳定不分解，杀菌不受PH和氨类物质影响，安全无毒，不象次氯酸钠有腐蚀性和刺激气味。二氧化氯消毒剂不仅杀灭细菌，同时还具有破坏酚、硫化物、氧化物和其它有机物并抑制藻类生长，对污水中的铁、锦和漠、色都有较好的去除能力。我公司使用的二氧化氯发生器，是目前国内著名的技术拥有和产品制造企业，设备是由供料、反应、温控、吸收、安全及残液处理系统组成，设备由优质PVC材料和工程塑料、有机玻璃制成，设备精巧美观，耐腐蚀性强，二氧化氯转化率达70-95%,设备运行操作简单，使用十分安全方便。3、电器控制装置电控柜1套，非标制作，采用手动控制，人为控制各台设备运行，并且对各
11、台设备进行切换，保证污水处理系统正常工作。第五章工程工期及投资概算5.1 工期预估设备生产安装调试时间预估：30日。设备生产运输20日，安装5日，调试5日。5.2建构筑物主要构筑物：序号名称规格单位数量备注1消毒池450045003000mm座1砖混2操作间420030003000mm间1砖混土建施工建设由贵方承担，我方只提供土建施工图。设备配置及报价单位：万元序；号名称型号规格技术参数单位数单价4价1二氧化氯发生器100型产气量：100gh台10.400.402无阀过滤器YZJ-100G产水量45m3/h台13电控柜非标非标制作套10.700.704安装材料批10.600.60设备费用合计1
12、.70单位：万元其他工程总投资表序号项目名称金额（万元）备注1安装费0.82运输、调试费0.803水质监测费2.10两项投资费用合计3.7万元第六章运行费用分析本系统正常运行时除加药装置及取水泵外，无其他动力设备。混凝沉淀、过滤等工艺均在一体化污水净化器中完成，以降原水处理费用。6.1每方水体处理电费系统总共率为025Kw,运行功率0.25kw,按0.5元/度计算。处理每吨水的电费为：60.5200=0.0的元/（吨污水）。6.2药剂费用消毒药剂费：消毒药剂采用化学二氧化氯，采用二氧化氯发生器利用氯酸钠和工业盐酸反应生成二氧化氯，处理每吨水需投加二氧化氯2克。每克二氧化氯气体费用：耗氯酸纳06
13、5g（5.00元/公斤）:0.6551000=0.0032元耗31%的盐酸L3g（O.8元/公斤）l.30.81000=0.001元合计:0.0084元/（克气）6.3人工费水厂建成后公司派1人监管，酒店内部人员即可不用另派。6.4运行成本分析计算1、电费：0.015元/m32、药剂费：0.26元/m2污水处理运行费用：（电费+药剂费+人工费）：0.015+0.26=0.275元/吨第七章公用工程及辅助设施1、总平面布置原则：总平面布置应布置合理，尽量节省用地，按功能分区布置，做到功能明确，有利于运行管理；2、给排水系统：对于排水系统，酒店应自行修建排水渠道进行排水。一切因工而宜。3、电气与控
