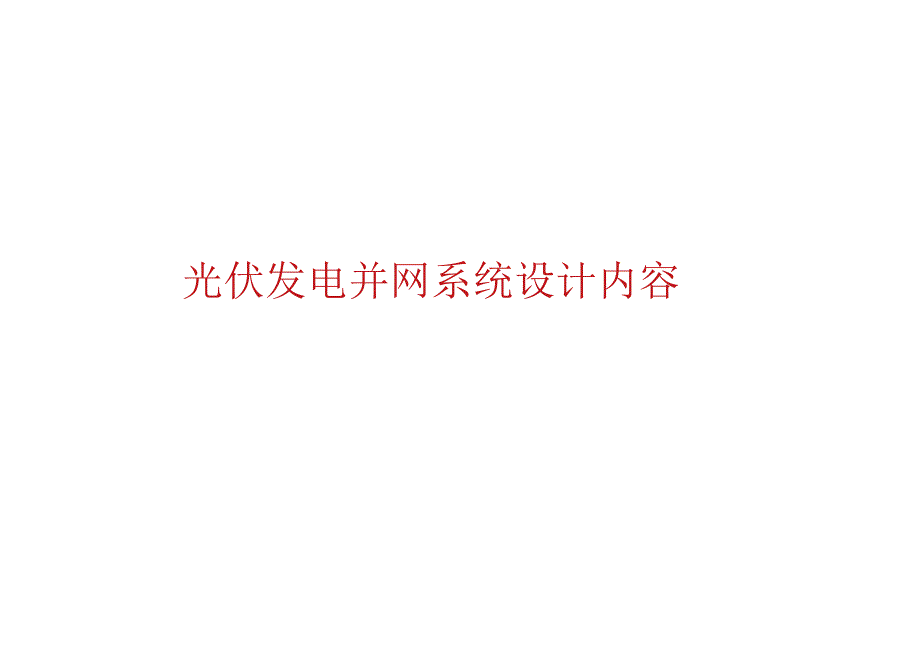

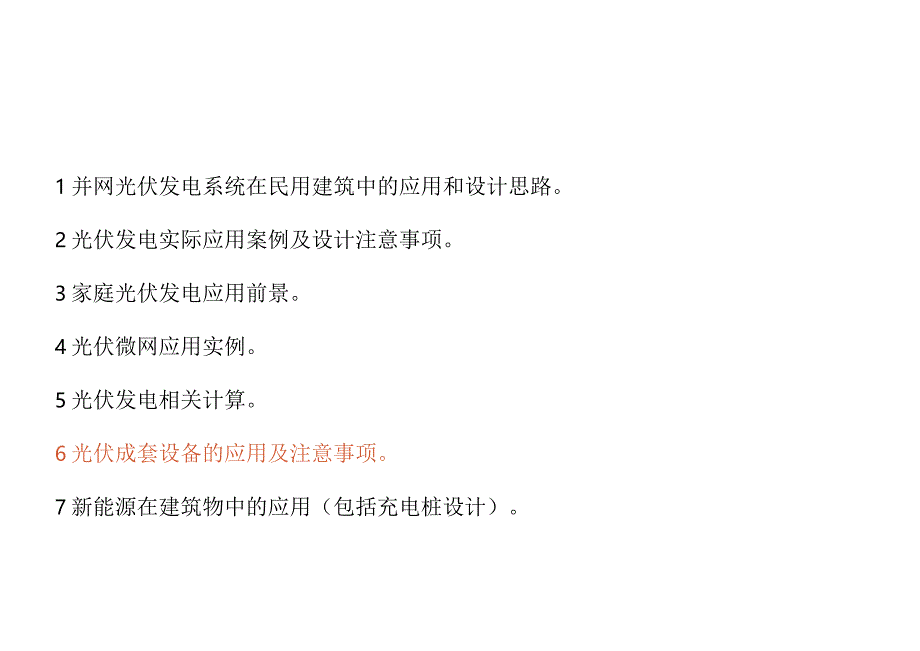

1、光伏发电并网系统设计内容1并网光伏发电系统在民用建筑中的应用和设计思路。2光伏发电实际应用案例及设计注意事项。3家庭光伏发电应用前景。4光伏微网应用实例。5光伏发电相关计算。6光伏成套设备的应用及注意事项。7新能源在建筑物中的应用（包括充电桩设计）。2位置建筑条件方式朝向角度不忌备注屋顶平面屋顶平敷无OBAPV,BIPV最佳倾角正南晶佳倾角BAPV倾斜屋顶平敷正南最佳倾角BAPV,BIPV只有半日的辐射量a屋顶倾角正东正西OL_倾角正南a+=最佳倾角BAPV,为支架角度墙体墙面阳台垂直正南方位角OIUUBAPV,BIPV正东方位角-90正西方位角90遮阳遮阳雨篷倾角正南aCBAPVa遮阳、雨篷
2、倾角地面根据需要平敷无0最佳倾角正南42平敷：安装容量最大，发电效率不高，产生积灰、积雪；运维量大。最佳倾角：安装容量小，发电效率最高，排间间距大，屋顶使用率低，不宜产生积灰、积雪；运维量小。任意倾角：介于平敷和最佳倾角之间。1 .确定光伏类型-电网连接：并网、离网-能源接入：光伏、混合、储能系统-规模：小型、中型、大型-电压等级：低压、中压、高压 一集中式与分布式-安装：地面电站、屋面电站3.场地调查- 环境：间距、物体高度- 评估：布置、安装、报价、协商- 方阵：结合条件、美观协调- 安装：运输、走线、配电室位置- 阴影：暂时性、环境、系统自身5.电气系统设计-一次：接入、直交流、防雷接地
3、-二次：保护、调度、计量、 通信、监控6.建筑与结构设计-支架设计-支架基础-配电室和升压站2.场地考察与选择-地点：站址、建筑物、太阳能辐射量-运输条件：楼内运输起吊、-阴影：建筑物本身、周边、规划-BAPV：承重、隔热层、可利用面积、防雷接地、电气布置、结构、要求-BIPV：位置朝向、屋顶、幕墙、遮阳板结构形式、建筑物结构-业主需求：地点、面积、投资、安装功率、工期、组件、逆变器、设备4.系统总体设计-总体布置：高的性能比率、年平均发电量、均化发电成本、模块化、优化-系统方案：系统主电气接线、电气布置（汇流箱、配电室、升压站、电缆）-阵列设计：阵列安装倾角和方位角、阵列串并联、基本单元太空
4、方面7、太阳能灯2光伏发电实际应用案例及设计注意事项序号BIPV形式光伏组件建筑要求i三1光电采光顶（天窗）光伏玻璃组件建筑效果、结构强度、采光、遮风挡雨集成2光电屋顶光伏屋面几建筑效果、结构强度、遮风挡雨集成3光电幕墙（透明幕墙）光伏玻璃组件（透明）建筑效果、结构强度、采光、遮风挡雨集成4光电幕墙（非透明幕墙）光伏玻璃组件（非透明）建筑效果、结构强度、遮风挡雨集成5光电遮阳板（有采光要求）光伏玻璃组件（透明）建筑效果、结构强度、采光集成6光电遮阳板（无米光要求）光伏玻璃组件（非透明）建筑效果、结构强度集成7屋顶光伏方阵普通光伏组件建筑效果结合8墙面光伏方阵普通光伏组件建筑效果结合2光伏发电实
5、际应用案例及设计注意事项2光伏发电实际应用案例及设计注意事项2光伏发电实际应用案例及设计注意事项2光伏发电实际应用案例及设计注意事项1 .资源评估太阳能辐射、建筑物、电网等。2 .规划设计(1)建设地点的地理、气候特征及太阳能资源、建筑布局、朝向、日照时间、间距、群体组合和空间环-kr境寺。(2)建筑物上光伏系统不应降低建筑本身或相邻建筑的建筑日照标准。(3)光伏组件位置避免建筑周围的环境景观、绿化种植及建筑自身的投影遮挡光伏组件上的阳光。(4)光伏方阵引起建筑群体间的二次光反射进行预测，造成的光污染采取相应的措施。2光伏发电实际应用案例及设计注意事项3 .总体要求(1)安装光伏系统的建筑，其
6、主要朝向宜为南向或接近南向。(2)安装位置宜优先选择屋面，系统宜优先选择并网系统。(3)避免遮挡；建筑的外部体形和空间组合应考虑接收较多的太阳能。(4)保证光伏组件在冬至日9:00-15:00间有连续6h以上的日照时数。(5)既有建筑不应降低建筑本身或相邻建筑的建筑日照标准、增加建筑能耗；不应影响排水系统运行。如立面安装，考虑下雨时对街道行人或下部建筑物影响。(6)光伏组件引起二次辐射避免造成光污染。(7)光伏组件结合景观小品时，应满足光伏组件的日照要求。(8)光伏组件结合景观小品进行安装时，满足作为建筑构件所需的强度、刚度等功能外，还应采取保护人身安全的防护要求。2光伏发电实际应用案例及设计
7、注意事项4 .建筑设计（1）满足相应的刚度、强度、稳定性以及抗风、抗震、防雷等方面的要求。（2）确定光伏系统各组成部分在建筑中的位置，便于施工安装及运行管理。1）确定光伏组件形式、安装面积、尺寸大小、安装位置方式;2）连接管线走向；3）考虑辅助能源及辅助设施条件；4）明确光伏系统各部分的相对关系,满足所在部位防水、排水等技术要求。5）应为光伏系统各部分的安全检修、光伏构件表面清洗等提供便利条件。（3）安装在建筑屋面、阳台、墙面、窗面或其它部位的光伏组件，应满足承载、保温、隔热、防水及防护要求，成为建筑的有机组成部分，与建筑和谐统一。（4）建筑体形及空间应满足冬至日9:00-15:00之间有连续
8、6小时以上日照时数。2光伏发电实际应用案例及设计注意事项(5)人员容易接近地方应满足结构安全和电气安全、防盗措施。(6)光伏组件不应跨越建筑变形缝设置。(7)光伏组件安装不应影响所在部位的保温、隔热、防水性能以及雨水排放。(8)控制机房宜采用自然通风，当不具备条件时应采取机械通风措施。(9)通风降温措施不能对周围建筑物及本建筑物造成不利影响。(10)在建筑物外墙或其它明显位置放置光伏系统指示牌。保证晶体硅光伏电池组件工作时的温度不高于85。组件最佳工作温度宜低于40o组件与安装面层之间设置50mm以上的空隙，组件之间也留有空隙（三）光伏系统各种配电及控制线路应与建筑物其它管线综合设计。2光伏发
9、电实际应用案例及设计注意事项5 .结构设计（1）光伏系统各组成部分在建筑中的位置进行专门设计。（2）对既有建筑的结构设计、结构材料、耐久性、安装部位的构造及强度等进行复核验算，并应满足建筑结构及其他相应的安全性能要求。（3）建筑主体结构及结构构件，应符合相关的工程施工质量验收规范的要求；应能承受光伏系统传递的荷载和作用，具有相应的承载力以确保安全。（4）应能抵御强风、雷电、暴雨及地震等自然灾害的影响。（5）预埋件的设计使用年限应与主体结构相同。支架的设计使用年限应与光伏构件的使用年限相同，达到使用年限后应及时拆除。（6）预埋件在主体结构施工时埋入；无条件应采用其他连接措施，通过承载力试验。（7
10、）不应在轻质填充材料上安装太阳能光伏组件。（8）选用建材型光伏构件时，应符合建材构件的相关性能要求。2光伏发电实际应用案例及设计注意事项6 .支架和基础(1)能承受系统自重、风荷载、检修荷载和地震作用的能力，并进行抗滑移和抗倾覆等稳定性验算。(2)光伏组件或方阵的支架，应由埋设在钢筋混凝土基座中的钢制热浸镀锌连接件或不锈钢地脚螺栓固定。满足风荷载与地震荷载作用的要求。(3)连接件与基座的锚固承载力设计值应大于连接件本身的承载力设计值。(4)当光伏方阵与主体结构采用后加锚栓连接时，应符合现行行业标准JGJ145混凝土结构后锚固技术规程的相关规定。(5)光伏系统结构、构件的设计荷载应满足现行国家标
11、准建筑结构荷载规范GB50009的要求。Photovoltaics林W魏-t三wsmInsteflationdiagramofaPhotovoftwcsystemStructureofasolarmodutoERRfttHAtemXgCurranl啾醐M嫡腓曲h。vtMlaQ三k(l:on838?lA三三IMEEer强耨韶萩&CmwteF吨*clhc4WwyiFunctionalPrinCiPlofatolarcell,1SK三JElacfrfecircuitAHwnelHkgJ-_crm11taKh.rthf*l三w三iAnrrMlrttdjM0lh9regatt*v6Mk(M)two*值A
12、fM快CgH4M并网系统TYPICALPVSTAND-ALONESYSTEMDCDISTRIBUTIONCENTEROCDISCONNECT(OPTIONALDCCIRCUrrS)ACDISTRJ8UTI0NCENTERPVOUTPUTDCDISCONNECT独立系统CopynghlC200AiaddtfiSotacUMbyPennaWno1.owvolugeCmsconnectDCLOADSACLOAOSBATTERYSTAND-ALONEBANKINVERTERBACKUPGENERATORR!S三演三那三S独立系统S9“H:充电控制ChargeControlerACMainsPanel(BreakerBox)交流电源(断路器箱)汇流箱PVCombinerca)Esw电池Batteries地下室正常情况下，微用与械配电网并南并网模式运行-J1_/风力发电设第快速双向储能速变器幻灯播放并网运行建立仲电网双向稔定智能微电网太阳能发电设备I并网运行区域-2区域T11通信票站海岛海上钻井平台微电网系统结构*微电源;功率及电压控制器;公共连接点（PCC）；卜离装置交流微电网、直流微电网和交直流混合微电网配电网单相交流母线三相交流母线直流母线ACz/能量管理技术、控制技术保护、运彳信
