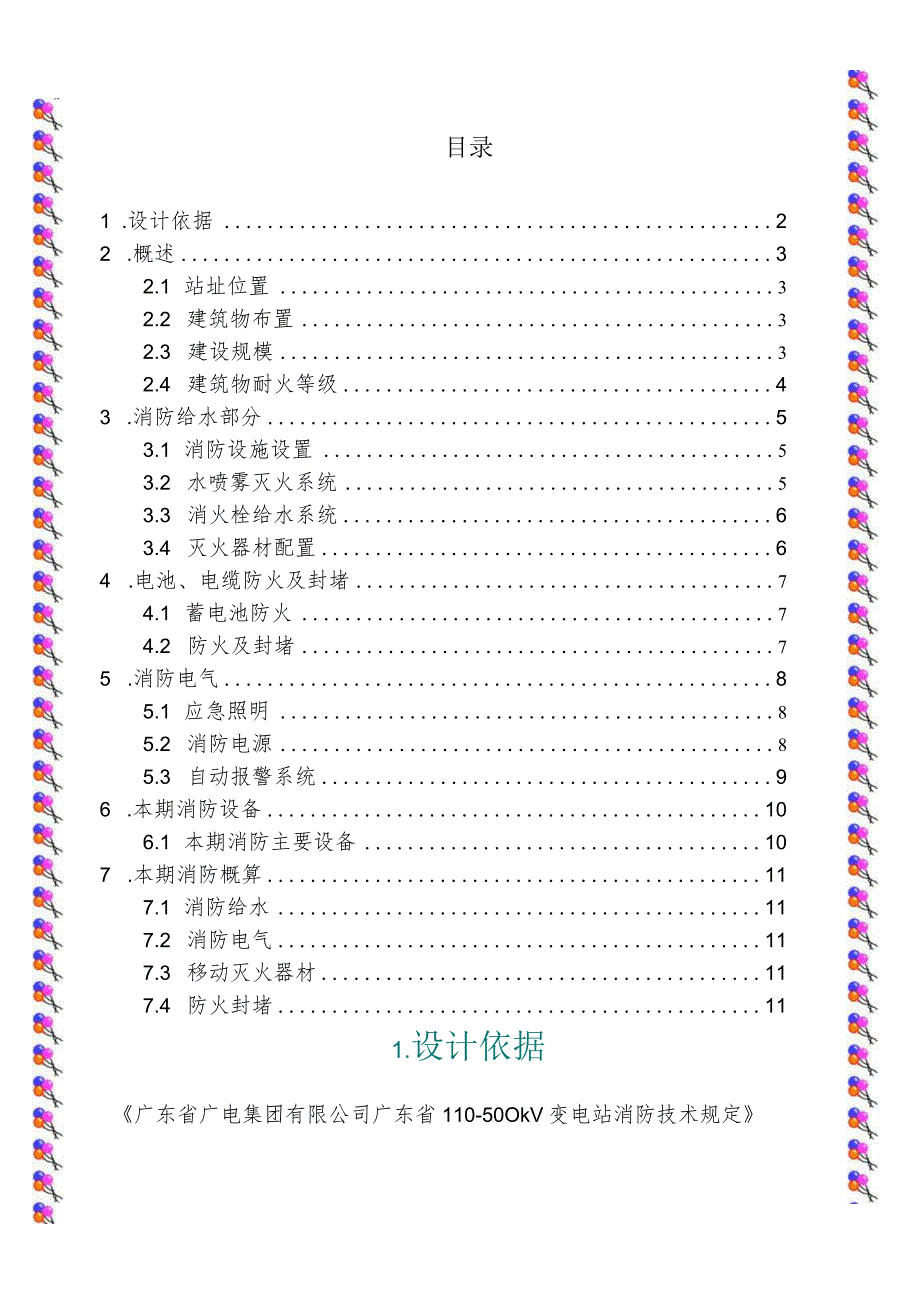

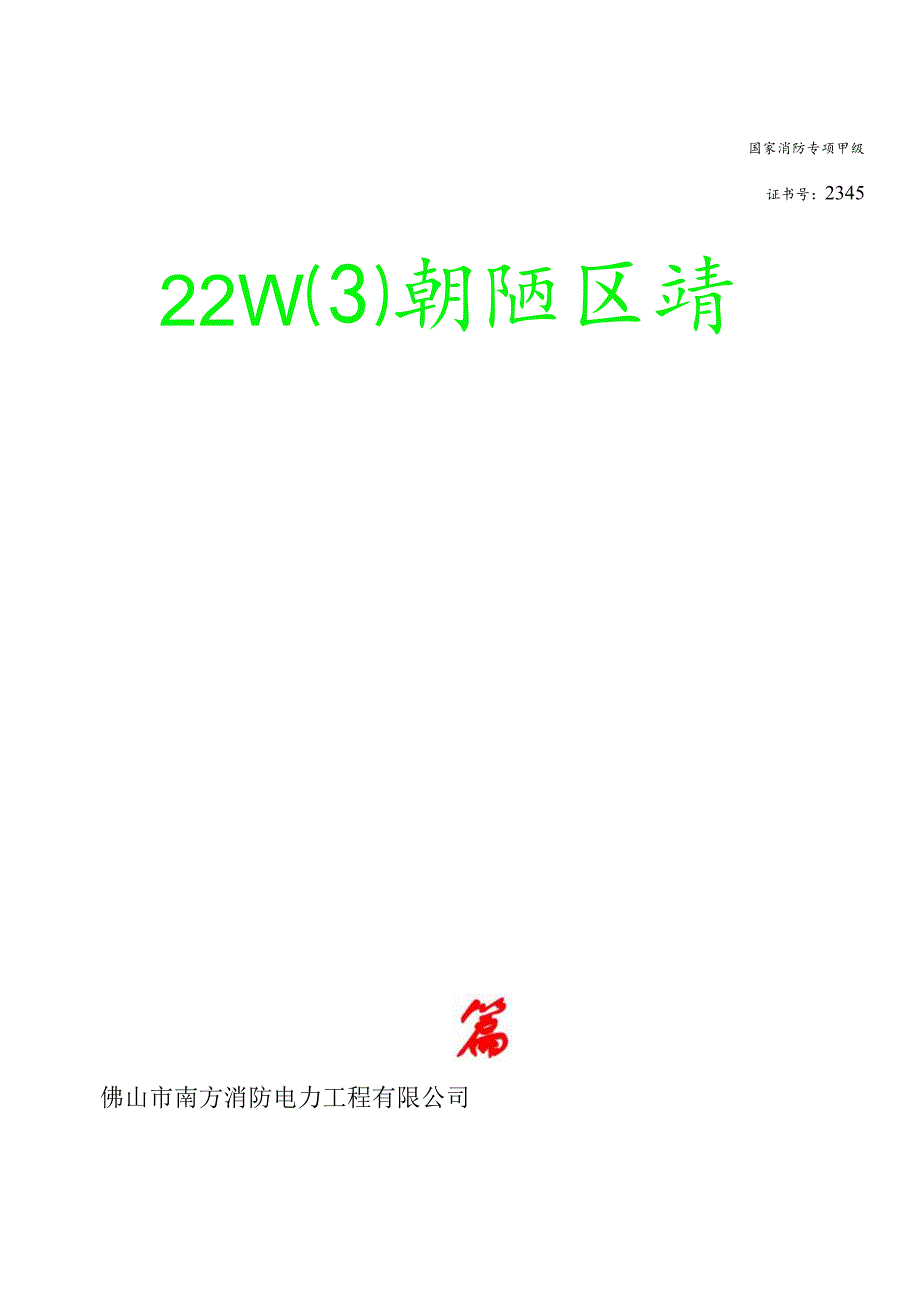

1、国家消防专项甲级证书号：234522W朝陋区靖佛山市南方消防电力工程有限公司2004.04目录1 .设计依据22 .概述32.1 站址位置32.2 建筑物布置32.3 建设规模32.4 建筑物耐火等级43 .消防给水部分53.1 消防设施设置53.2 水喷雾灭火系统53.3 消火栓给水系统63.4 灭火器材配置64 .电池、电缆防火及封堵74.1 蓄电池防火74.2 防火及封堵75 .消防电气85.1 应急照明85.2 消防电源85.3 自动报警系统96 .本期消防设备106.1 本期消防主要设备107 .本期消防概算117.1 消防给水117.2 消防电气117.3 移动灭火器材117.4
2、防火封堵111.设计依据广东省广电集团有限公司广东省110-50OkV变电站消防技术规定建筑设计防火规范火力发电厂与变电所设计防火规范22OkV-50OkV变电所设计规程变电所总布置设计技术规程变电所建筑结构设计技术规定建筑给水排水设计规范电力设备典型消防规程建筑灭火器配置设计规范建筑物防雷设计规范变电所总布置设计技术规程水喷雾灭火系统设计规范火灾自动报警系统设计规范2.概述1.1 站址位置本站址位于佛山市南海区大沥镇，站址周围面均为低矮的乡村民房,南面围墙外为大沥精华不锈钢厂，站址处进站交通运输方便。1.2 建筑物布置站区占地：南北长In米，东西宽132米，总面积为13572.7平方米。根据
3、本站址所处的地理位置和各电压等级出线的方向，站区的南面布置IlOkV配电装置，北面布置22OkV配电装置。主变压器位于站的中央位置，进站入口布置在西面，主控制楼（含警传室）布置在站前区西北角，电容器（室外敞开）布置在站前区西南角。站区平面布置功能分区明确，突出主要建筑物，将设备藏在站区建筑物后部，为入口创造了良好的景观，站区布置紧凑，用地节约，排水方便，电缆沟交叉少。1.3 建设规模本期工程新建：配电综合楼（二层）一座及主控制楼（二层）一座。其中配电大楼建筑面积为2748m2;主控制楼建筑面积为963m20消防水池建在配电楼内，容积270立方米。主变事故油池一座，主变基础及IlOkV.22Ok
4、V设备构支架等构筑物。变压器发生事故时，事故油池可储存最大一台主变油量的60%,并能使油水分离，将分离的水排出池外。1.4 建筑物耐火等级各建（构）筑物火灾危险性等级及耐火等级详见表2-1表2-1建（构）筑物名称火灾危险性分类耐火等级我主控制楼及电缆室戊二级I配电楼丙二级意屋外配电装置丙二级!事故油池丙-级I各建（构）筑物门设甲级防火门。3 .消防给水部分3.1 消防设施设置本变电站位于城镇区，站区消防以城市救援为主；同时结合“预防为主、防消结合”的原则，站内设有变压器水喷雾消防系统、室内外消火栓灭火系统、火灾自动报警系统、灭火器等消防设施。3.2 水喷雾灭火系统变电所本期装设22OkV室外油
5、浸变压器两台，远期按四台考虑。变压器油重约60吨，变压器消防是所内消防的重点。考虑本变电所无人值守特点，变压器采用自动化程度较高的水喷雾消防.该系统由火灾探测器、报警器、报警控制器、水雾喷头、管网、电控雨淋阀、水喷雾水泵及水泵控制柜等组成。火灾探测与水喷雾灭火相结合，可准确、迅速扑灭变压器火灾，技术成熟。现广为采用。系统工作原理为：在主变四周设置双回路感温探测器，当火灾自动报警系统接收到同一防护区内两个回路火灾探测器火灾信号后，报警至主盘并送至有关单位，自动开启水泵并打开报警区雨淋阀实施灭火。设计强度：本体部分20L/S,油坑部分6LM)S,灭火时间0.4小时。考虑火灾次数为一次，单台主变压器
6、设计流量约90L/S,水喷雾消防用水量约13Om3。系统针对1#、2#变设两台隔膜式雨淋阀组，阀组设在配电楼内仪表间并预留3#、4#位置。干管管径DN200o当同一防护区内只有一个回路报警，系统只作预报警，水喷雾系统不启动。变压器事故油经事故油池收集后油水分离，清水排至市政排水系统。在主变压器附近还配置有砂箱、推车式干粉灭火器和消防铲等消防设施，以扑灭地面流散火灾及变压器初期火灾。3.3 消火栓给水系统3.3.1 室内外消火栓给水系统由天面水池、管网、室外消火栓、室内消火栓、火灾报警按钮、报警控制器、消火栓水泵及水泵控制柜等组成。市政给水DN150管直接与站内消火栓管网相连，站内环形主管管径为
7、DN125o所外设一个室外消火栓，所内设九个室外消火栓，供火灾时消防车取水使用。室内设九个消火栓，并设报警按钮。立管管径DNlO0,立管与天面水池相连，地面环管与室外消火栓相连。设计流量：20L/S,灭火时间2小时。消防水泵为立式水泵，消防水泵能就地、远程启动，水池储消防用水140m3。消防水池进水管管径DNlo0。3.3.2 天面消防水池容积为12M可满足室内十分钟消防用水的需要。3.4 灭火器材配置3.4.1 由于站内的电气设备大部分不适合采用水消防，容易造成对未着火设备、仪表的污损，因此，该站除设室内消火栓系统外，还配备采用移动式灭火器：具有存放时间长，使用灵活、便捷等特点。综合楼内及变
8、压器间设置不同种类的灭火器，用以扑灭站内初期火灾。场地消防器材则设置在消防屋内。3.4.2 站内还配备一定数量的绝缘手套.呼吸器等安全工具。4 .电池、电缆防火及封堵4.1 蓄电池防火本站蓄电池组布置在专门的蓄电池室内（详见建筑专业图纸），且采用免维护蓄电池组，所以亦无须采取特别的防火措施：4.2 防火及封堵在控制室和配电室屏柜下方，室内电缆沟进出口，以及室外电缆沟每隔一定区段，采用耐火材料封堵，且将封堵处两侧各InI范围内的电缆外皮采用防水包带粘贴或涂防火涂料。5 .消防电气5.1 应急照明本站在二次设备室、通信空、IOkV配电室、380/22OV站用电室、消防水泵房和疏散通道均设置火灾应急
9、照明。5.2电,消防电源本站消防系统的电源全部引自本站的站用电系统，并采用双电源供在末端自动切换。5.3 自动报警系统5.3.1 全站设置一套火灾报警系统，由一台火灾报警控制器和感烟、感温探测元件组成，发生火灾时，设在各层探测区域的带地址码探测器自动将火灾报警信号送至火灾报警控制器，并显示其地址及信息。用手动火灾报警按钮也可发出报警信号。火灾自动报警控制器接收到报警信号,通过与监控系统的接口将火灾信号远传至中心站或地调。确定火灾后，自动发出消防联动信号，驱动现场的警铃及联动设备，进行自动灭火。5.3.2 消防主机能监控消防水池高低水位指示。5.3.3 火灾探测器安装位置可配合装修要求作适当的调
10、整,但要符合有关消防规范的要求.5.3.4 所有重要的消防设备都能在消防中心直接控制，并能显示各设备的运转状态。5.3.5 火灾自动报警采用国产全智能的报警设备：主变采用线性感温电缆探测器报警，其他区域采用光电感烟探测器、红外线感烟探测器等。5.3.6 火灾自动报警系统信号线采用双绞线(ZRRVS-2*1.5),控制模块电源线、警铃线采用铜芯线(ZRBV-2*1.5),所有线路都采用穿镀锌钢管或阻燃硬质塑料管沿楼板或墙暗敷，火灾报警系统有关线路不得与其他用途线路一起敷设。5.3.7 火灾自动报警接地系统采用独立接地，接地电阻不大于4欧姆。支架及管网与主地网连接，接地电阻不大于1欧姆。6 .期消
11、防设备6.1 本期消防主要设备6.1.1 主要消防给水设备：55KW消防主泵三台（两用一备）、L5Kw消防稳压泵两台（一用一备）、SN800隔膜气压罐一个、DN200隔膜雨淋阀两组，喷雾管网及喷头、室外消火栓九个、室内消火栓九个。6.1.2 主要消防电气设备：智能型火灾报警主机一台、水泵控制柜一台、双电源柜一台、模块控制箱十个、带地址码探测器及警铃等。6.1.3 主要移动灭火器材：干粉推车式灭火器22台、手提式干粉灭火器40具。7 .本期消防概算7.1 消防给水7.1.1 消火栓系统：约40万元。7.1.2 水喷雾系统：约35万元/台，共计约70万。7.1.3 消防泵房：约20万元。7.2 消防电气7.2.1 消防电气系统：约35万元。7.3 移动灭火器材7.3.1 移动灭火器材：约15万元。7.4 防火封堵7.4.1 防火封堵：
