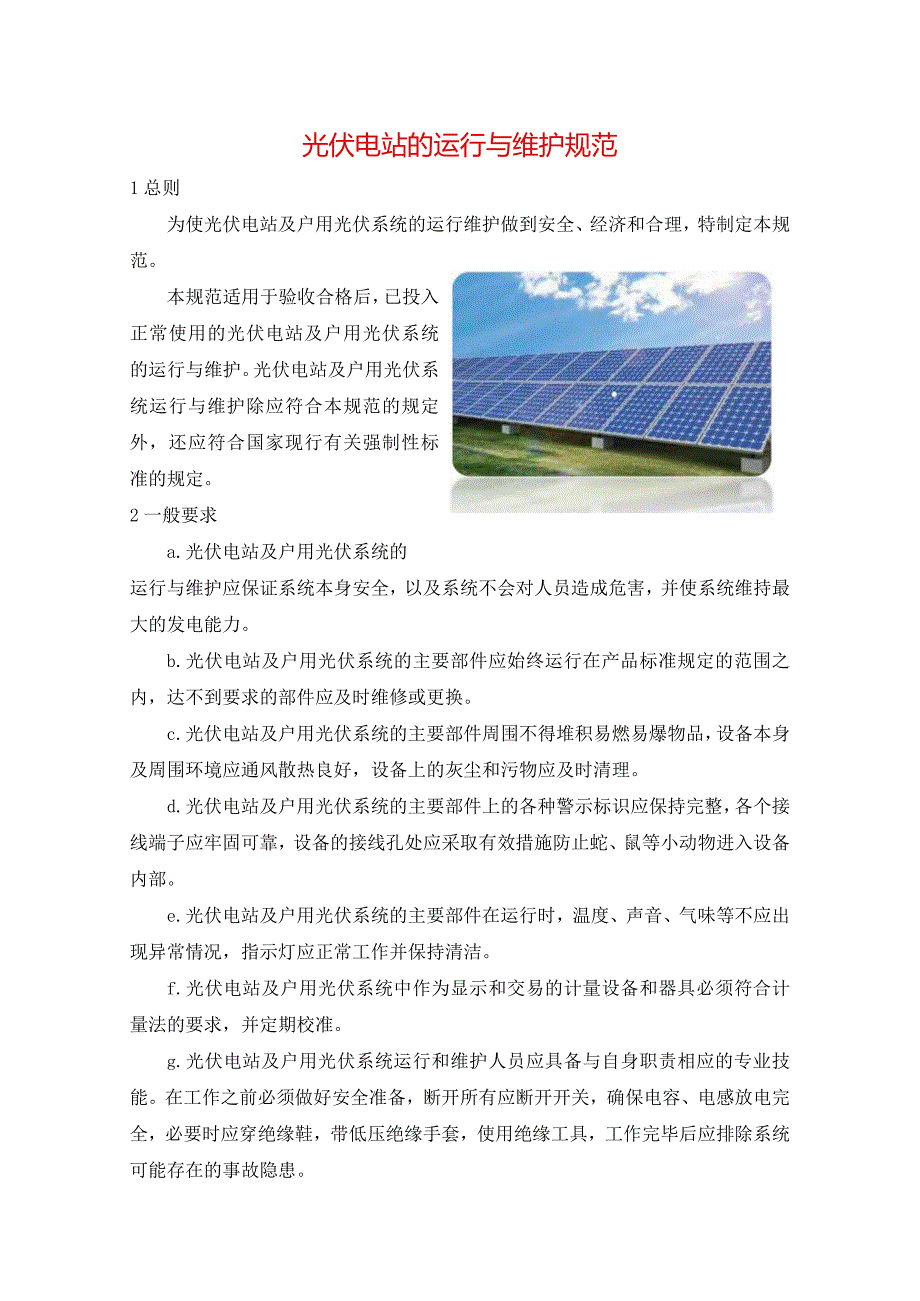

光伏电站的运行与维护规范.docx_第1页
第1页 / 共11页

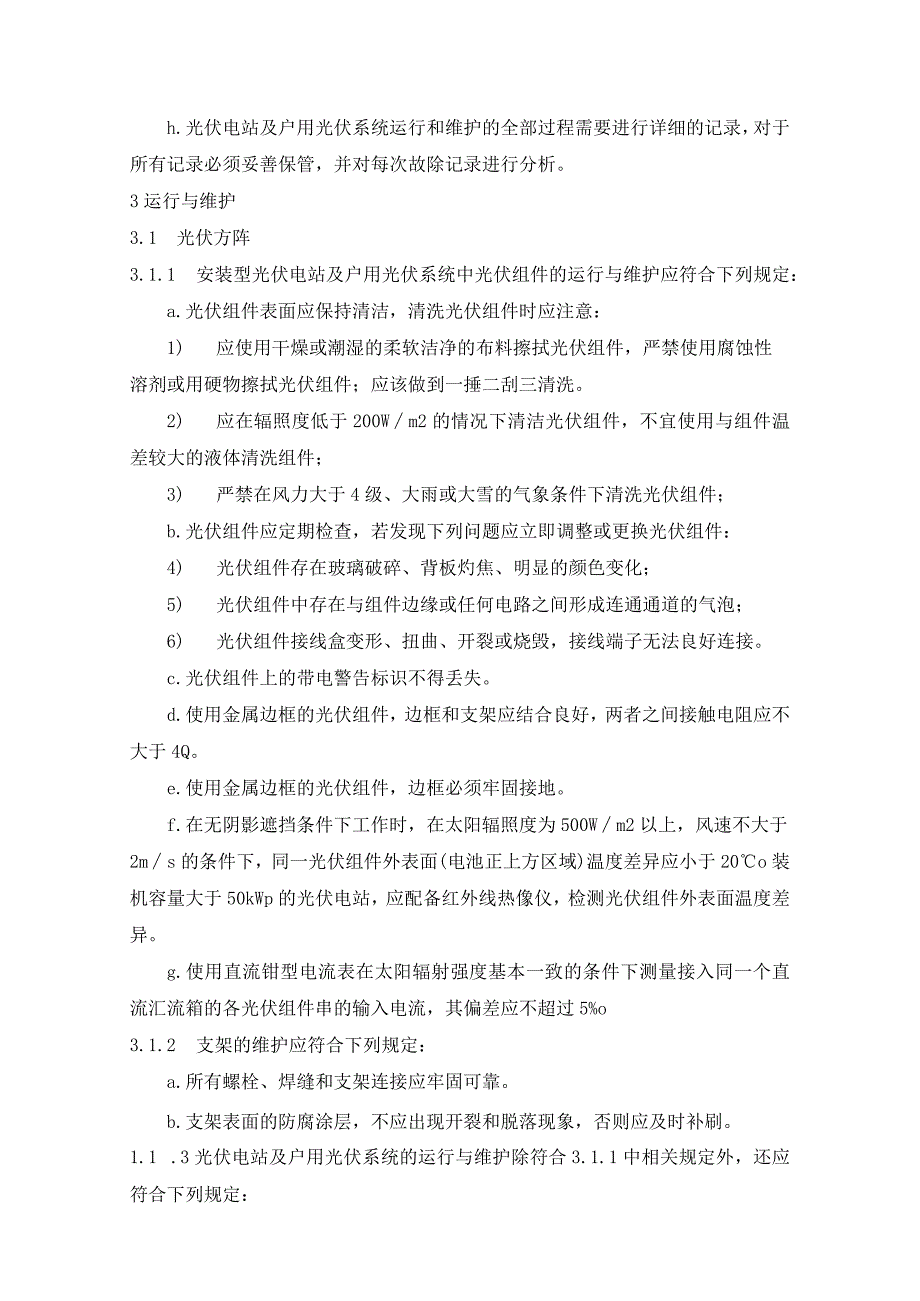

光伏电站的运行与维护规范.docx_第2页
第2页 / 共11页

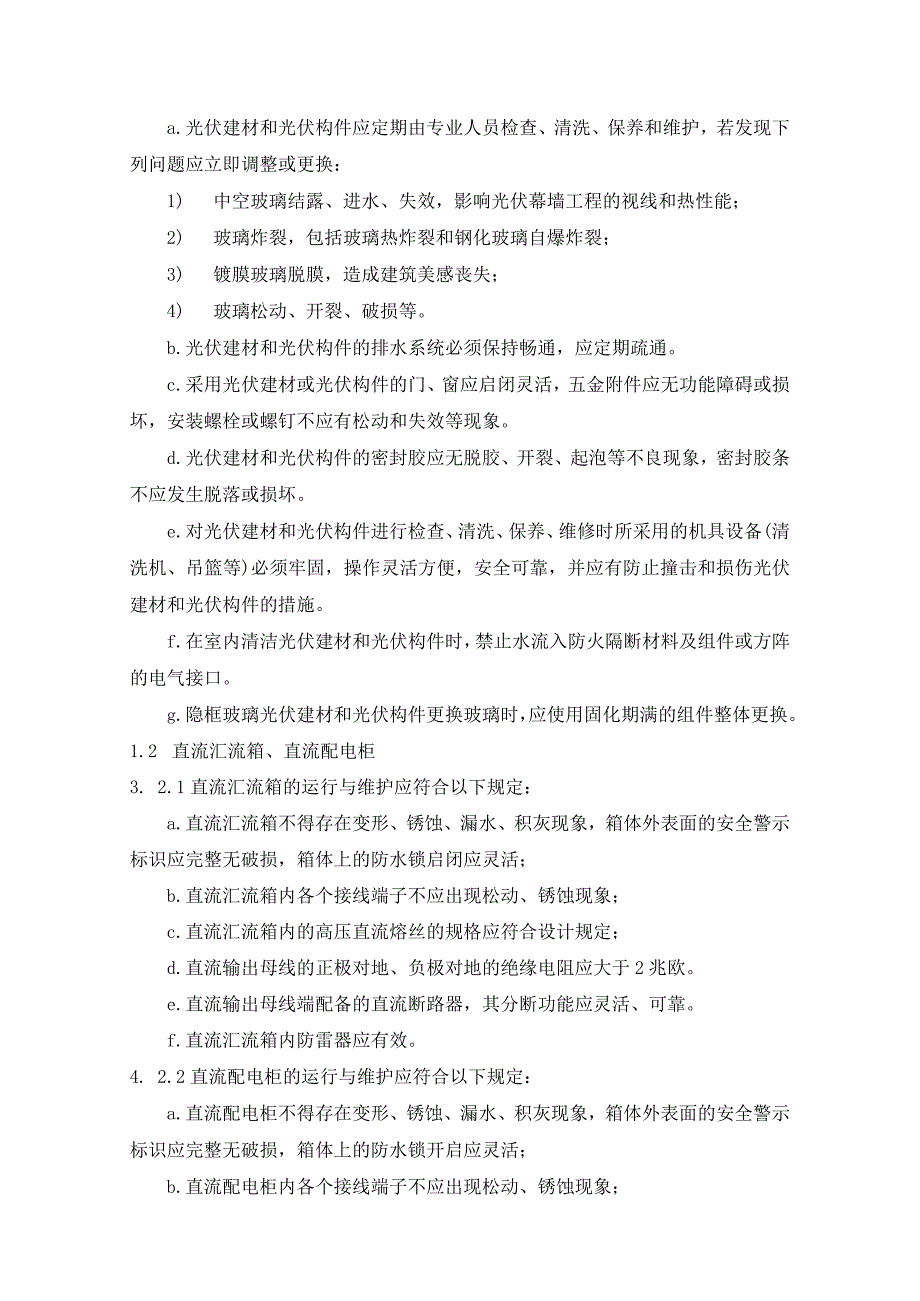

光伏电站的运行与维护规范.docx_第3页
第3页 / 共11页
光伏电站的运行与维护规范.docx_第4页
第4页 / 共11页
光伏电站的运行与维护规范.docx_第5页
第5页 / 共11页
光伏电站的运行与维护规范.docx_第6页
第6页 / 共11页
光伏电站的运行与维护规范.docx_第7页
第7页 / 共11页
光伏电站的运行与维护规范.docx_第8页
第8页 / 共11页
光伏电站的运行与维护规范.docx_第9页
第9页 / 共11页
光伏电站的运行与维护规范.docx_第10页
第10页 / 共11页
亲,该文档总共11页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《光伏电站的运行与维护规范.docx》由会员分享,可在线阅读,更多相关《光伏电站的运行与维护规范.docx(11页珍藏版)》请在第壹文秘上搜索。

1、光伏电站的运行与维护规范1总则为使光伏电站及户用光伏系统的运行维护做到安全、经济和合理,特制定本规范。本规范适用于验收合格后,已投入正常使用的光伏电站及户用光伏系统的运行与维护。光伏电站及户用光伏系统运行与维护除应符合本规范的规定外,还应符合国家现行有关强制性标准的规定。2一般要求a.光伏电站及户用光伏系统的运行与维护应保证系统本身安全,以及系统不会对人员造成危害,并使系统维持最大的发电能力。b.光伏电站及户用光伏系统的主要部件应始终运行在产品标准规定的范围之内,达不到要求的部件应及时维修或更换。c.光伏电站及户用光伏系统的主要部件周围不得堆积易燃易爆物品,设备本身及周围环境应通风散热良好,设

2、备上的灰尘和污物应及时清理。d.光伏电站及户用光伏系统的主要部件上的各种警示标识应保持完整,各个接线端子应牢固可靠,设备的接线孔处应采取有效措施防止蛇、鼠等小动物进入设备内部。e.光伏电站及户用光伏系统的主要部件在运行时,温度、声音、气味等不应出现异常情况,指示灯应正常工作并保持清洁。f.光伏电站及户用光伏系统中作为显示和交易的计量设备和器具必须符合计量法的要求,并定期校准。g.光伏电站及户用光伏系统运行和维护人员应具备与自身职责相应的专业技能。在工作之前必须做好安全准备,断开所有应断开开关,确保电容、电感放电完全,必要时应穿绝缘鞋,带低压绝缘手套,使用绝缘工具,工作完毕后应排除系统可能存在的

3、事故隐患。h.光伏电站及户用光伏系统运行和维护的全部过程需要进行详细的记录,对于所有记录必须妥善保管,并对每次故除记录进行分析。3运行与维护3.1 光伏方阵3.1.1 安装型光伏电站及户用光伏系统中光伏组件的运行与维护应符合下列规定:a.光伏组件表面应保持清洁,清洗光伏组件时应注意:1) 应使用干燥或潮湿的柔软洁净的布料擦拭光伏组件,严禁使用腐蚀性溶剂或用硬物擦拭光伏组件;应该做到一捶二刮三清洗。2) 应在辐照度低于200Wm2的情况下清洁光伏组件,不宜使用与组件温差较大的液体清洗组件;3) 严禁在风力大于4级、大雨或大雪的气象条件下清洗光伏组件;b.光伏组件应定期检查,若发现下列问题应立即调

4、整或更换光伏组件:4) 光伏组件存在玻璃破碎、背板灼焦、明显的颜色变化;5) 光伏组件中存在与组件边缘或任何电路之间形成连通通道的气泡;6) 光伏组件接线盒变形、扭曲、开裂或烧毁,接线端子无法良好连接。c.光伏组件上的带电警告标识不得丢失。d.使用金属边框的光伏组件,边框和支架应结合良好,两者之间接触电阻应不大于4Q。e.使用金属边框的光伏组件,边框必须牢固接地。f.在无阴影遮挡条件下工作时,在太阳辐照度为500Wm2以上,风速不大于2ms的条件下,同一光伏组件外表面(电池正上方区域)温度差异应小于20o装机容量大于50kWp的光伏电站,应配备红外线热像仪,检测光伏组件外表面温度差异。g.使用

5、直流钳型电流表在太阳辐射强度基本一致的条件下测量接入同一个直流汇流箱的各光伏组件串的输入电流,其偏差应不超过5%o3.1.2 支架的维护应符合下列规定:a.所有螺栓、焊缝和支架连接应牢固可靠。b.支架表面的防腐涂层,不应出现开裂和脱落现象,否则应及时补刷。1.1 .3光伏电站及户用光伏系统的运行与维护除符合3.1.1中相关规定外,还应符合下列规定:a.光伏建材和光伏构件应定期由专业人员检查、清洗、保养和维护,若发现下列问题应立即调整或更换:1) 中空玻璃结露、进水、失效,影响光伏幕墙工程的视线和热性能;2) 玻璃炸裂,包括玻璃热炸裂和钢化玻璃自爆炸裂;3) 镀膜玻璃脱膜,造成建筑美感丧失;4)

6、 玻璃松动、开裂、破损等。b.光伏建材和光伏构件的排水系统必须保持畅通,应定期疏通。c.采用光伏建材或光伏构件的门、窗应启闭灵活,五金附件应无功能障碍或损坏,安装螺栓或螺钉不应有松动和失效等现象。d.光伏建材和光伏构件的密封胶应无脱胶、开裂、起泡等不良现象,密封胶条不应发生脱落或损坏。e.对光伏建材和光伏构件进行检查、清洗、保养、维修时所采用的机具设备(清洗机、吊篮等)必须牢固,操作灵活方便,安全可靠,并应有防止撞击和损伤光伏建材和光伏构件的措施。f.在室内清洁光伏建材和光伏构件时,禁止水流入防火隔断材料及组件或方阵的电气接口。g.隐框玻璃光伏建材和光伏构件更换玻璃时,应使用固化期满的组件整体

7、更换。1.2 直流汇流箱、直流配电柜3. 2.1直流汇流箱的运行与维护应符合以下规定:a.直流汇流箱不得存在变形、锈蚀、漏水、积灰现象,箱体外表面的安全警示标识应完整无破损,箱体上的防水锁启闭应灵活;b.直流汇流箱内各个接线端子不应出现松动、锈蚀现象;c.直流汇流箱内的高压直流熔丝的规格应符合设计规定;d.直流输出母线的正极对地、负极对地的绝缘电阻应大于2兆欧。e.直流输出母线端配备的直流断路器,其分断功能应灵活、可靠。f.直流汇流箱内防雷器应有效。4. 2.2直流配电柜的运行与维护应符合以下规定:a.直流配电柜不得存在变形、锈蚀、漏水、积灰现象,箱体外表面的安全警示标识应完整无破损,箱体上的

8、防水锁开启应灵活;b.直流配电柜内各个接线端子不应出现松动、锈蚀现象;c.直流输出母线的正极对地、负极对地的绝缘电阻应大于2兆欧;d.直流配电柜的直流输入接口与汇流箱的连接应稳定可靠;e.直流配电柜的直流输出与并网主机直流输入处的连接应稳定可靠;f.直流配电柜内的直流断路器动作应灵活,性能应稳定可靠;g.直流母线输出侧配置的防雷器应有效。3.3控制器、逆变器3. 3.1控制器的运行与维护应符合下列规定:a.控制器的过充电电压、过放电电压的设置应符合设计要求;b.控制器上的警示标识应完整清晰;c.控制器各接线端子不得出现松动、锈蚀现象;d.控制器内的高压直流熔丝的规格应符合设计规定;e.直流输出

9、母线的正极对地、负极对地、正负极之间的绝缘电阻应大于2兆欧;3. 3.2逆变器的运行与维护应符合下列规定:a.逆变器结构和电气连接应保持完整,不应存在锈蚀、积灰等现象,散热环境应良好,逆变器运行时不应有较大振动和异常噪声;b.逆变器上的警示标识应完整无破损;c.逆变器中模块、电抗器、变压器的散热器风扇根据温度自行启动和停止的功能应正常,散热风扇运行时不应有较大振动及异常噪音,如有异常情况应断电检查。d.定期将交流输出侧(网侧)断路器断开一次,逆变器应立即停止向电网馈电。e.逆变器中直流母线电容温度过高或超过使用年限,应及时更换。3.4接地与防雷系统3.4.1光伏接地系统与建筑结构钢筋的连接应可

10、靠。3.4.2光伏组件、支架、电缆金属铠装与屋面金属接地网格的连接应可靠。3.4.3光伏方阵与防雷系统共用接地线的接地电阻应符合相关规定。3.4.4光伏方阵的监视、控制系统、功率调节设备接地线与防雷系统之间的过电压保护装置功能应有效,其接地电阻应符合相关规定。3.4.5光伏方阵防雷保护器应有效,并在雷雨季节到来之前、雷雨过后及时检查。3.5交流配电柜及线路3. 5.1交流配电柜的维护应符合下列规定:a.交流配电柜维护前应提前通知停电起止时间,并将维护所需工具准备齐全。b.交流配电柜维护时应注意以下安全事项:1) 停电后应验电,确保在配电柜不带电的状态下进行维护;2) 在分段保养配电柜时,带电和

11、不带电配电柜交界处应装设隔离装置;3) 操作交流侧真空断路器时,应穿绝缘靴,戴绝缘手套,并有专人监护;4) 在电容器对地放电之前,严禁触摸电容器柜;5) 配电柜保养完毕送电前,应先检查有无工具遗留在配电柜内;6) 配电柜保养完毕后,拆除安全装置,断开高压侧接地开关,合上真空断路器,观察变压器投入运行无误后,向低压配电柜逐级送电。c.交流配电柜维护时应注意以下项目:1) 确保配电柜的金属架与基础型钢应用镀锌螺栓完好连接,且防松零件齐全;2) 配电柜标明被控设备编号、名称或操作位置的标识器件应完整,编号应清晰、工整;3) 母线接头应连接紧密,不应变形,无放电变黑痕迹,绝缘无松动和损坏,紧固联接螺栓

12、不应生锈;4) 手车、抽出式成套配电柜推拉应灵活,无卡阻碰撞现象;动静头与静触头的中心线应一致,旦触头接触紧密;5) 配电柜中开关,主触点不应有烧溶痕迹,灭弧罩不应烧黑和损坏,紧固各接线螺丝,清洁柜内灰尘。6) 把各分开关柜从抽屉柜中取出,紧固各接线端子。检查电流互感器、电流表、电度表的安装和接线,手柄操作机构应灵活可靠性,紧固断路器进出线,清洁开关柜内和配电柜后面引出线处的灰尘。7) 低压电器发热物件散热应良好,切换压板应接触良好,信号回路的信号灯、按钮、光字牌、电铃、电筒、事故电钟等动作和信号显示应准确。8) 检验柜、屏、台、箱、盘间线路的线间和线对地间绝缘电阻值,馈电线路必须大于0.5M

13、。;二次回路必须大于1MO03.5.2电线电缆维护时应注意以下项目:a.电缆不应在过负荷的状态下运行,电缆的铅包不应出现膨胀、龟裂现象;b.电缆在进出设备处的部位应封堵完好,不应存在直径大于IOmm的孔洞,否则用防火堵泥封堵;c.在电缆对设备外壳压力、拉力过大部位,电缆的支撑点应完好;d.电缆保护钢管口不应有穿孔、裂缝和显著的凹凸不平,内壁应光滑;金属电缆管不应有严重锈蚀;不应有毛刺、硬物、垃圾,如有毛刺,铿光后用电缆外套包裹并扎紧;e.应及时清理室外电缆井内的堆积物、垃圾;如电缆外皮损坏,应进行处理。f.检查室内电缆明沟时,要防止损坏电缆:确保支架接地与沟内散热良好;g.直埋电缆线路沿线的标

14、桩应完好无缺;路径附近地面无挖掘;确保沿路径地面上无堆放重物、建材及临时设施,无腐蚀性物质排泄;确保室外露地面电缆保护设施完好;h.确保电缆沟或电缆井的盖板完好无缺;沟道中不应有积水或杂物;确保沟内支架应牢固、有无锈蚀、松动现象;铠装电缆外皮及铠装不应有严重锈蚀;i.多根并列敷设的电缆,应检查电流分配和电缆外皮的温度,防止因接触不良而引起电缆烧坏连接点。j.确保电缆终端头接地良好,绝缘套管完好、清洁、无闪络放电痕迹;确保电缆相色应明显;k.金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地(PE)或接零(PEN)可靠;桥架与桥架间应用接地线可靠连接。1.桥架穿墙处防火封堵应严密无脱落;m.

15、确保桥架与支架间螺栓、桥架连接板螺栓固定完好。n.桥架不应出现积水。3.6 光伏系统与基础、光伏玻璃幕墙结合部分3. 6.1光伏系统应与建筑主体结构连接牢固,在台风、暴雨等恶劣的自然天气过后应普查光伏方阵的方位角及倾角,使其符合设计要求。4. 6.2光伏方阵整体不应有变形、错位、松动。5. 6.3用于固定光伏方阵的植筋或后置螺栓不应松动;采取预制基座安装的光伏方阵,预制基座应放置平稳、整齐,位置不得移动。6. 6.4光伏方阵的主要受力构件、连接构件和连接螺栓不应损坏、松动,焊缝不应开焊,金属材料的防锈涂膜应完整,不应有剥落、锈蚀现象。7. 6.5光伏方阵的支承结构之间不应存在其他设施;光伏系统区域内严禁增设对光伏系统运行及安全可能产生影响的设施。3.7 蓄电池3.7.1蓄电池室温度宜控制在5C25C之间,通风措施应运行良好;在气温较低时,应对蓄电池采取适当的保温措施。3.7.2在维护或更换蓄电池时,所用工具(如扳手等)必须带绝缘套。3.7.3蓄电池在使用过程中应避免过充电和过放电。3.7.4蓄电池的上方和周围不得堆放杂物。3.7.5蓄电池表面应保持清洁,如出现腐蚀漏液、凹瘪或鼓胀现象,应及时处理,并查找原因。3.7.6蓄电池单体间连接螺丝应保持紧固。3.
