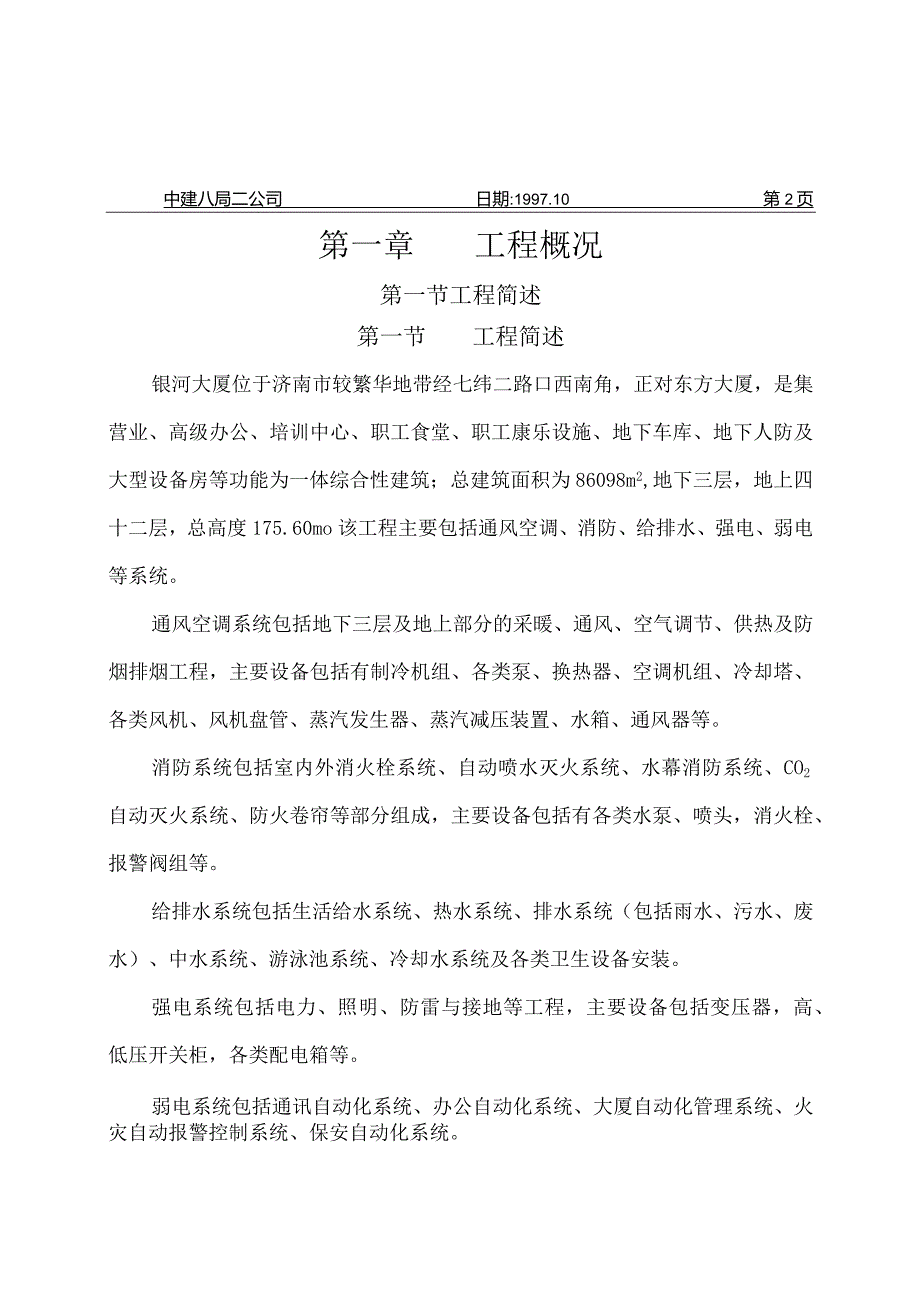

1、银河大厦安装施工组织设计中建八局二公司中建八局二公司日期:1997.10第2页第一章工程概况第一节工程简述第一节工程简述银河大厦位于济南市较繁华地带经七纬二路口西南角，正对东方大厦，是集营业、高级办公、培训中心、职工食堂、职工康乐设施、地下车库、地下人防及大型设备房等功能为一体综合性建筑；总建筑面积为86098m2,地下三层，地上四十二层，总高度175.60mo该工程主要包括通风空调、消防、给排水、强电、弱电等系统。通风空调系统包括地下三层及地上部分的采暖、通风、空气调节、供热及防烟排烟工程，主要设备包括有制冷机组、各类泵、换热器、空调机组、冷却塔、各类风机、风机盘管、蒸汽发生器、蒸汽减压装置
2、、水箱、通风器等。消防系统包括室内外消火栓系统、自动喷水灭火系统、水幕消防系统、CO2自动灭火系统、防火卷帘等部分组成，主要设备包括有各类水泵、喷头，消火栓、报警阀组等。给排水系统包括生活给水系统、热水系统、排水系统（包括雨水、污水、废水）、中水系统、游泳池系统、冷却水系统及各类卫生设备安装。强电系统包括电力、照明、防雷与接地等工程，主要设备包括变压器，高、低压开关柜，各类配电箱等。弱电系统包括通讯自动化系统、办公自动化系统、大厦自动化管理系统、火灾自动报警控制系统、保安自动化系统。此外，还有电梯、自备发电机、油箱、厨房、金库、武器库等部分的安装。第二节工程特点一、施工技术、工程质量要求高本工
3、程为高层建筑，内部设施完备，技术先进，装修水准高，安装工程只有达到高质量标准，才能保证设施的可靠性、安全性及建筑、安装、装饰三者的整体美观与协调。二、工程地处市中心，施工场地狭窄该工程地处市中心繁华地区，材料进出场运输受到限制，必须组织夜间运输，因施工现场场地狭窄，这样给材料加工、施工增加了很大难度，同时也将增大二次搬运量。三、工程施工配合量大、面广、时间长该工程电气部分设计（含强、弱电系统）多而繁杂，线路纵横交错，分布在楼面墙体及吊顶顶棚内敷设，大量预埋工作必须配合土建主体施工，设于吊顶内的穿线管敷设、箱盒安装也必须紧密配合二次装修工作进行。消防喷淋头的水平标高与吊顶配合要求高，要达到整齐划
4、一。四、设备自动化程度高该工程设备大多数为进口的高科技产品，技术先进，设备精密，自动化程度高，选用各种先进的控制设备，安装调试复杂。第三节施工技术关键本安装工程量大、工艺复杂，施工时必须抓住重点，特别要注意以本安装工程量大、工艺复杂，施工时必须抓住重点，特别要注意以下几个方1.面要:做好各类管线的预留预埋工作。2 .通风空调施工时要注意机房、冷冻站及竖井等重点部位的施工。冬季管道试压后要及时将水放净，避免管道冻裂。3 .阀门、管件等在施工前要进行必要的检验和试验，确保无泄漏、无次品。4 .强电系统要重视竖井大截面电缆的展放，避免出现安全事故。5、弱电系统综合布线困难大，系统调试复杂，要予以高度
5、重视，同时弱电系统和当地行政主管部门联系多，要密切配合。6 .高层建筑排水管道试水困难，要采取切实可行的办法进行。7 .消防喷淋头施工质量要求高，要和装修紧密配合，做到美观、整齐。同时消防系统自动化程度高，要认真做好调试工作。中建八局二公司日期:1997.10第5页第二章施工组织第一节组织机构的设置安装工程施工全过程中，除了自始至终要和土建、装饰配合外，安装各专业之间的交叉配合及施工部署尤为重要，根据本工程的特点和要求，我们组织具有高层建筑施工管理经验的人员，组成以汪观省为项目经理，王永宽，王玉华为项目技术负责人的“银河大厦安装工程项目部”，按照IS09002的质量管理标准，全面负责该大厦的安
6、装工程，项目部下设施工技术、质量安全、物资供应、预（结）算、设备管理等方面的专职人员，同时二公司总部及二公司安装公司将作为其后盾，积极做好后期服务及各项保障工作。组织机构设置见附录。第二节施工力量布置为了保证该工程高速、优质地完成，我们将选择具有高层施工经验的技术工人，按照不同专业组成九个施工队，具体为：空调安装队、通风队，强电队、弱电队、消防安装队、给排水队、设备队、保温队、电梯队等。以上划分是按照系统划分的，如遇系统之间出现区域交叉时，现场可局部调整。同时，各施工队可根据进度及总体安排，再分成若干施工班组，以充分发挥技术特长和专业施工水平。安装工程劳动力配备计划见附录。第三节施工准备工作充
7、分的施工准备将是工程得以顺利进行的有力保证，本安装工程准备主要内容见表2-1.表2-1安装工程准备主要内容工作内容完成时间负责人组建银河项目部97年5月18日汪观省设置现场办公室97年6月15日汪观省预留预埋施1：人员进场97年6月18日配合作业施工人员进场97年6月18日大批作业施工人员进场98年4月15日技术培训97年6月20日王永宽王玉华0.00米下施工方案97年6月20日项目质量计划施工组织设计编制97年10月20日设备、材料货源落实97年6月20日彭世军施工机具落实97年6月18日汪观省制定项目管理方法97年6月2日注：具体实施时项目部门积极配合第三章施工进度、计划第一节施工进度总体
8、安排第一节施工进度总体安排本工程计划98第年二12节月份竣主工要，进谯控制点段型6月18日开工，98年妫月了底有主咖燧糊B工健康建主确楸陋胸绘能依佳标一定施配公工：巾1Y淞捽制点作，：另一方面，安排进行地下室、裙楼部分的安装工作，按土建施工蟒第,-磁激限点竖:ti3l装炯胴前步,进场霰工当程安揉麒潞顶全,“Mfcfcafc等Mk着、MMtakt*HM*行错,以的上原。则进行，搞好与装饰工程的疑倬控，制瑁8里鹿氏监系10统期Sti完日成，。空调管安装、保温完成，空调水管道连接、试压、保温完成，机房、冷冻站、泵房、热交换站等主体完工，给排水、消防水管道试压完成，强、弱电电缆敷设完成、管道穿线完成、
9、动力接线完成，主要设备安装完成，具备单机试运转条件。第三控制点：至1998年10月31日，各系统具备调试条件。第四控制点：至98年11月31日，各系统调试完成。第五控制点：至98年12月底，配合装饰工程风口、散流器安装全部完成，消防喷淋头安装完成，整个安装工程具备交工验收条件。中建八局二公司日期:1997.10第8页第四章施工总体部署第一节总体施工程序一、各分部分项工程施工工序总原则1.施工时按照先地下、后地上;先主干管、后主支管及附件;先系统试压、冲洗，后防腐、保温的原则进行。2、在同一空间内，先施工给排水，后施工通风管，再施工冷冻、热水、最后施工电气槽架、线槽。3.按子系统进行系统调试，系
10、统进行中间交工验收。二、总体施工程序1 .先进行施工现场布置，组织人力、机具进场，组织施工图设计及会审，编制质量计划、施工组织设计及单体施工方案，配合土建预留预埋，进行材料设备进场验收。2 .对土建预留洞、预埋件、地沟及设备基础进行检查验收。3 .进行风管、管道、支架的预制，通风空调主风管的安装，给排水、消防、空调冷冻水主干管的安装，水箱及其他非标准构件的预制加工和安装，电缆桥架和线槽的安装，电气布线。4 .设备就位、调平、找正，通风支管及附件的安装，给排水、消防、空调冷冻水文管及附件的安装，冷凝水管的安装，电气检查接线。5、各种管道、设备的强度试验、清洗、吹扫及其保温、面漆、包环、外观检查、
11、安全装置调整、单机试运转。6.配合装修安装风口、喷头、灯具等，系统调试、系统试运、交工验收。第二节总体施工要求一、按照建设单位提供的图纸和施工规范，组织有关人员进行图纸会审，核对各专业之间是否有矛盾，核对有无差错。二、设备、配件及部分材料的选型要报建设单位批准，选择的专业制造商应由建设单位认可，各类材料、设备必须有出厂合格证、材质证明书及国家有关检验机构的试验、检测等文件，进场后项目部应严格按物资采购工作程序、检验和试验工作程序进行检查。三、在结构施工阶段，应紧密配合土建施工，做好预留、预埋工作，认真检查预留洞的尺寸、位置，避免今后剔槽打洞。四、在粗、精装修阶段，安装要与土建、装饰加强联系，排
12、出详细的作业计划，严格执行施工程序，避免因工序不当造成返工，并注意相互间的成品保护。五、消防、强电、弱电工程,应在当地有关部门的检查监督下进行施工,并在其验收合格后，方可投入。中建八局二公司日期:1997.10第10页第五章主要施工方法第一节通风空调工程一、冷暖管道施工程序:安装准备f预留孔洞、预埋铁件检查及验收f支架制安及套管安装f管道预制f主管安装f干管安装f设备安装f子系统试压及冲吹洗f管道保温f竣工验收（一）一般规定1 .水管道在使用和安装前，应按设计要求核验规格、型号和质量，符合要求方可使用。并根据图纸及现场条件核实与其他管道是否碰撞，避免不必要的返工和变更。2 .水管在安装前，必须
13、清除内部污垢和杂物，安装中断或完毕的敞口处，应临时封闭。3 .管道从门窗或其他洞口、梁、柱等处绕过，其转角处如高于或低于管道水平走向，在其最高点或最低点应分别安装排气和泄水装置。4 .管道穿过墙壁和楼板，应设置铁皮或钢制套管。安装在楼板内的套管，其顶部应高出地面20mm,底部与楼板底面相平，安装在墙壁内的套管，其两端应与饰面相平。5 .系统在使用前，应用水冲洗，直到将污物冲净为止。6 .明装水管成排安装时，直线部分应互相平行，曲线部分，当管道水平或垂直并行时，应与直线部分保持等距，管道水平上下并行时，曲率中中建八局二公司日期:1997.10第U页径应相等。（二）管道支架1 .管道支、吊、托架的
14、生根采用膨胀螺栓，膨胀螺栓必须符合国家标准，安装满足技术要求。对250以上的管道，吊架的生根采用穿楼板固定的方法进行。表5-1钢管支承间的最大间距公称直径（mm）250最大间距（In）2.53.54.04.55.06.02 .冷冻水管的支、吊、托架要垫以圆木，以防止产生冷桥和结露现象，固定支架及采暖热水管支架亦需垫橡胶或其他的绝热材料进行隔热。3 .支架焊缝不得有漏焊、欠焊等缺陷，焊接变形应予矫正。4 .支架应固定牢固，横梁要水平，吊杆要垂直，且不准安在焊口、管件上，焊缝距支、吊架边缘必须大于50mmo（三）管道连接1 .焊接钢管采用电焊连接。管道焊接，应根据管径、壁厚和焊接方式进行坡口，选用
