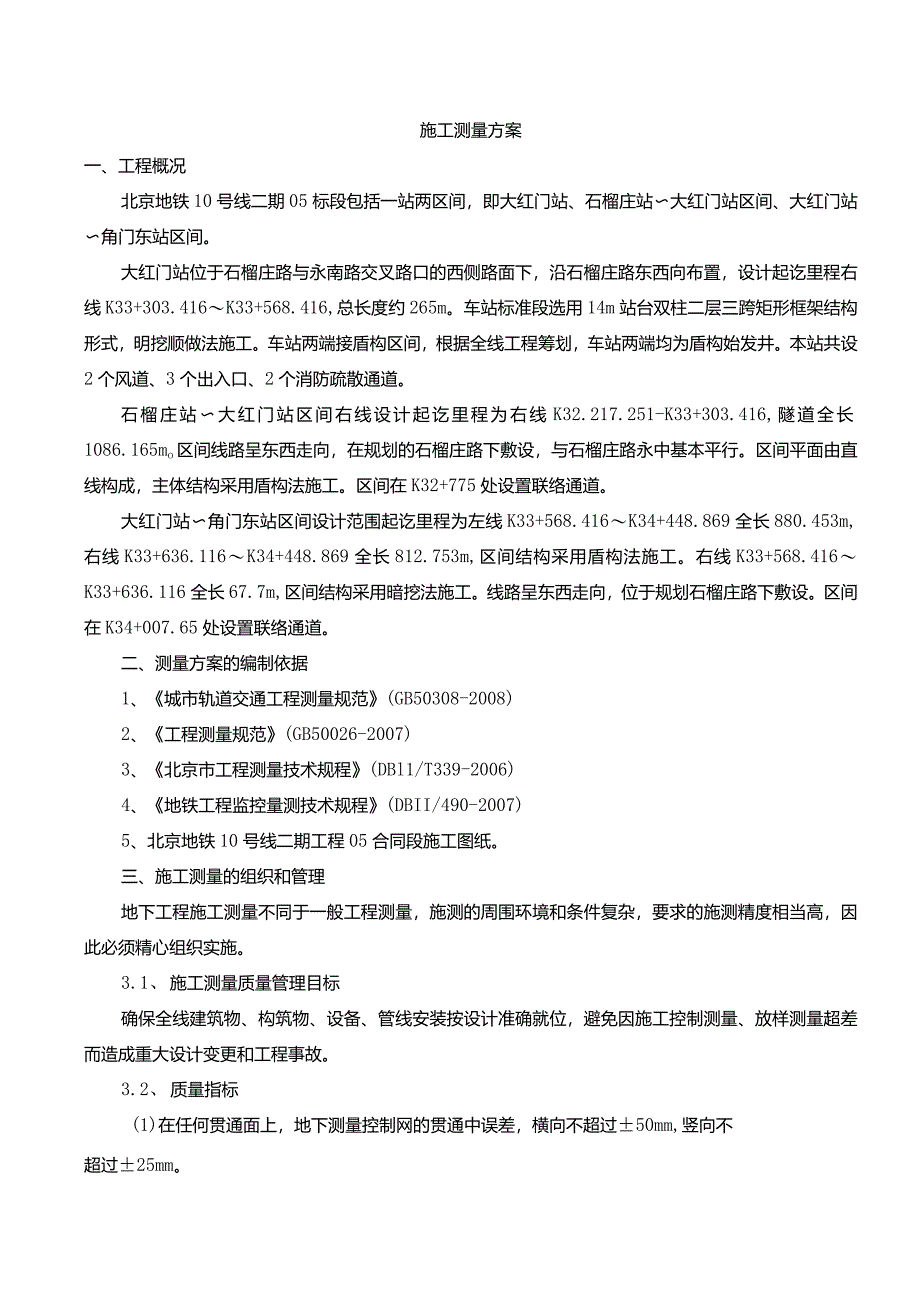

1、施工测量方案一、工程概况北京地铁10号线二期05标段包括一站两区间，即大红门站、石榴庄站大红门站区间、大红门站角门东站区间。大红门站位于石榴庄路与永南路交叉路口的西侧路面下，沿石榴庄路东西向布置，设计起讫里程右线K33+303.416K33+568.416,总长度约265m。车站标准段选用14m站台双柱二层三跨矩形框架结构形式，明挖顺做法施工。车站两端接盾构区间，根据全线工程筹划，车站两端均为盾构始发井。本站共设2个风道、3个出入口、2个消防疏散通道。石榴庄站大红门站区间右线设计起讫里程为右线K32.217.251-K33+303.416,隧道全长1086.165mo区间线路呈东西走向，在规划
2、的石榴庄路下敷设，与石榴庄路永中基本平行。区间平面由直线构成，主体结构采用盾构法施工。区间在K32+775处设置联络通道。大红门站角门东站区间设计范围起讫里程为左线K33+568.416K34+448.869全长880.453m,右线K33+636.116K34+448.869全长812.753m,区间结构采用盾构法施工。右线K33+568.416K33+636.116全长67.7m,区间结构采用暗挖法施工。线路呈东西走向，位于规划石榴庄路下敷设。区间在K34+007.65处设置联络通道。二、测量方案的编制依据1、城市轨道交通工程测量规范(GB50308-2008)2、工程测量规范(GB500
3、26-2007)3、北京市工程测量技术规程(DBl1/T339-2006)4、地铁工程监控量测技术规程(DBII/490-2007)5、北京地铁10号线二期工程05合同段施工图纸。三、施工测量的组织和管理地下工程施工测量不同于一般工程测量，施测的周围环境和条件复杂，要求的施测精度相当高，因此必须精心组织实施。3.1、 施工测量质量管理目标确保全线建筑物、构筑物、设备、管线安装按设计准确就位，避免因施工控制测量、放样测量超差而造成重大设计变更和工程事故。3.2、 质量指标(1)在任何贯通面上，地下测量控制网的贯通中误差，横向不超过50mm,竖向不超过25mm。(2)隧道衬砌不侵入建筑限界，设备不

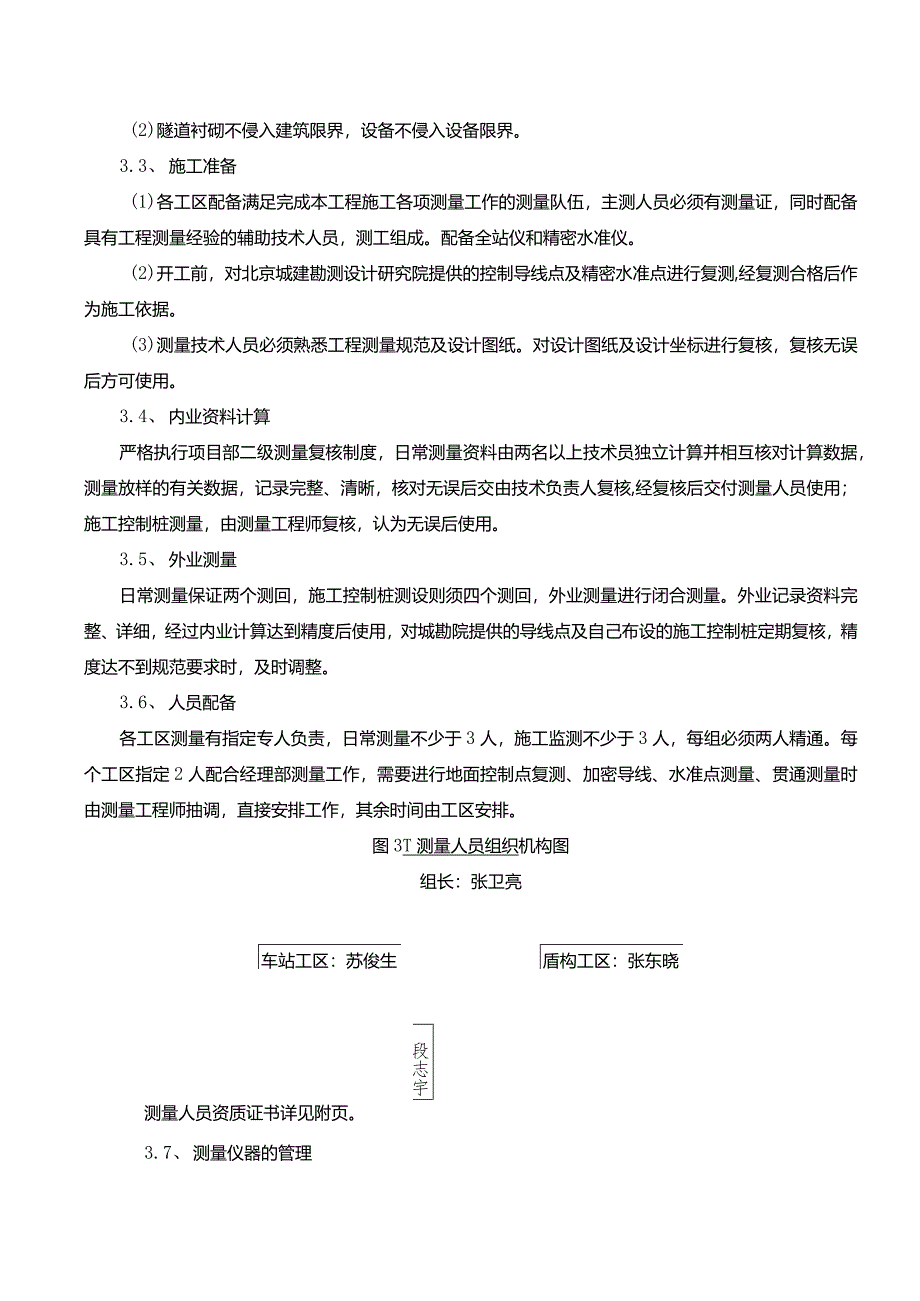

4、侵入设备限界。3.3、 施工准备(1)各工区配备满足完成本工程施工各项测量工作的测量队伍，主测人员必须有测量证，同时配备具有工程测量经验的辅助技术人员，测工组成。配备全站仪和精密水准仪。(2)开工前，对北京城建勘测设计研究院提供的控制导线点及精密水准点进行复测,经复测合格后作为施工依据。(3)测量技术人员必须熟悉工程测量规范及设计图纸。对设计图纸及设计坐标进行复核，复核无误后方可使用。3.4、 内业资料计算严格执行项目部二级测量复核制度，日常测量资料由两名以上技术员独立计算并相互核对计算数据，测量放样的有关数据，记录完整、清晰，核对无误后交由技术负责人复核,经复核后交付测量人员使用；施工控制桩
5、测量，由测量工程师复核，认为无误后使用。3.5、 外业测量日常测量保证两个测回，施工控制桩测设则须四个测回，外业测量进行闭合测量。外业记录资料完整、详细，经过内业计算达到精度后使用，对城勘院提供的导线点及自己布设的施工控制桩定期复核，精度达不到规范要求时，及时调整。3.6、 人员配备各工区测量有指定专人负责，日常测量不少于3人，施工监测不少于3人，每组必须两人精通。每个工区指定2人配合经理部测量工作，需要进行地面控制点复测、加密导线、水准点测量、贯通测量时由测量工程师抽调，直接安排工作，其余时间由工区安排。图3T测量人员组织机构图组长：张卫亮车站工区：苏俊生盾构工区：张东晓段志宇测量人员资质证
6、书详见附页。3.7、 测量仪器的管理(1)测量仪器实行分级管理制度，精密测量仪器由经理部统一管理，一般测量仪器由各工区自行管理，建立保管、使用、维修制度。(2)所使用的测量仪器要定期到国家认可的检定部门进行检校，做好日常保养工作,保证状态良好，建立测量设备台帐，准确记录检定维修情况。(3)投入测量仪器表3-1投入测量仪器表序号仪器设备名称规格型号精度单位数量备注1全站仪珠卡TCRAl1022，2mm+2ppm*D套12水准仪拓普康AT-G20.7mm套1仪器检定证书详见附页。四、施工测量方法4.1、地面控制测量4.Ll地面平面控制测量对北京城建勘测设计研究院提供的GPS控制网及精密导线点进行复
7、测，并与相邻标段及临近控制点进行贯通联测。利用全站仪进行地面导线加密点布设，导线点埋设混凝土标石。精密导线测量的主要技术要求应符合表47的规定。4.1.2地面高程控制测量对北京城建勘测设计研究院提供的二等水准点进行复测并与临近水准点贯通联测。使用精密水准仪和锢钢尺在提供的水准点之间加密水准网，布设成闭合环线。水准测量的主要技术要求应符合表4-2、4-3的规定。表4-1精密导线测量的主要技术要求复合导线长度km平均边长m测距中误差mm测距相对中误差测角中误差测回数方位角闭合差全长相对闭合差相邻点相对点位中误差mmDJlDJ23至535061/600002.5465n1/350008注：表中n为测
8、站数4.2基坑围护结构测量基坑围护结构施工前，应先收集有关测量资料，对场区内进行控制点引测。熟悉施工设计图纸，明确施工要求，对围护桩角点位坐标、标高进行计算复核，确保角点的准确无误。4.2.1场区内控制网表4-2水准测量的主要技术要求每千米高差全中误差(mm)线路长度(km)水准仪型号水准尺观测次数往返较差、附合或环线闭合差与已知点联测附合或环线平地(mm)山地(mm)2一DSl因瓦往返各测一次往返各测一次8L一注：L为往返测段、附合或环线的路线长度(km),n为测站数表4-3精密水准测量观测的视线长度、视距差、视线高度的要求水准仪型号视线长度(m)前后视的距离较差(m)前后视的距离较差累计(
9、m)视线离地面最低高度(m)基、辅分划或黑、红面读数较差(mm)基、辅分划或黑、红面所测高差较差(mm)DSl60240.40.50.7注：二等水准视线长度小于20m时，其视线高度不应低于0.3m。(1)场区内平面控制网的建立应以北京城建勘测设计研究院提供的平面控制点为依据，采用复合导线形式进行测设，精度要求应满足“表4T精密导线测量的主要技术要求”。控制网点，应根据设计总平面图和施工总布置图布设，并满足施工测设的需要。每个施工围档场区内平面控制点的数量不得少于3个。控制点的埋设形式见图4-1o(2)场区高程控制网，应布设成闭合环线或附合路线。高程测量精度应满足“表4-2水准测量的主要技术要求
10、场区水准点可独立布设在场地相对稳定的区域，也可设置在平面控制点的标石上。距离基坑边缘不应小于基坑深度的两倍。每个施工围档场区内高程控制点的数量不得少于2个。水准点的埋设形式见图4-2。(3)场区内平面控制点、高程控制点经自检合格后，向总监办上报控制点成果，通过业主通知北京城建勘测设计研究院对控制网进行检测，检测合格后方可用于施工。4.2.2围护结构测量(1)基坑围护桩地面位置放样，应根据场区内控制网点进行，放样允许误差纵向不应大于100nInI、横向为0+50mm放样过程中应根据施工平面图明确标明桩位编号。为避免坍孔事故，钻孔桩采用间隔一孔施工顺序施工。放样完成后向驻地监理提交桩位测量放线资料
11、，北京城建勘测设计研究院对桩位进行检测，检测合格后方可施工。(2)灌注桩成孔过程中，应测量孔深、孔径及其铅锤度。孔径允许偏差为-20mn,垂直度允许偏差5%。(3)围护桩竣工后，应测定各桩位置及轴线的偏差。其横向允许误差值为0+50mm.4.3联系测量联系测量包括地面近井导线测量和近井水准测量。4.3.1地面近井导线测量从地面控制点采用近井导线向竖井引测坐标和方位。地面近井导线应附合在精密导线点上，近井点要与GPS点或精密导线点通视，使定向最为有利，除近井点设置固定标志外，其它地面趋近导线点均可设置临时标志，地面近井导线全长不能超过350m,导线边数不宜超过5条。近井导线点应按精密导线网测量的
12、技术要求施测，最短边长不应小于50m。近井点的点位中误差在10mm之内。4.3.2地面近井水准测量高程近井点应利用二等水准点直接测定，应构成闭合水准线路。按二等水准测量方法施测，限差W8Zmm,高程点的埋设不少于2个，以利校核。4.4基坑开挖施工测量4.4.1基坑开挖平面控制测量基坑角点、拐点位置，用钢板或木板做成三角架固定在冠梁上，斜边中心做记号吊5kg以上的垂球控制开挖轮廓线。如图4-3图4-3主体基坑开挖控制示意图4. 4.2基坑开挖方法及控制指标(1)基坑应分段分层开挖。每段长度为2030m,每层厚度不得大于3mo各层土的开挖临时边坡采用1：1.1。(2)基坑开挖接近基底200mm时，
13、配合人工清底，不得超挖或扰动基底土。基底应平整压实，其允许偏差为：高程+1Omm-2Omm,平整度20mm,并在Im范围内不得多于1处。(3)基坑开挖期间应经常对围护桩及支撑系统进行监测。5. 4.3基坑开挖高程控制测量利用地面近井高程点将高程传入基坑底部，可采用水准测量方法，水准测量精度要求应满足二等水准测量相关技术要求，具体指标见表4-2、表4-3。6. 5基坑内施工控制点测量7. 5.1基坑内平面控制点测量基坑施工完成到设计标高时，根据现场的实际情况和现有的仪器设备，采用导线法把基坑口上测设的临时导线点测设在基坑底板上。如图4-4。在竖井口长边对角适当位置设置点R,P2,P3点，如图4-
14、4。然后利用地面上的控制网进行联测，将全站仪分别架设在各点上，采用测回法观测各点的角度、距离、平差后计算出各点坐标，以此作为基坑内控制坐标点。图4-4基坑内控制点测量示意图8. 5.2基坑内高程控制点测量使用检定过的钢尺及检定过重量的重锤用悬吊的方法经竖井传递高程，上、下两台水准仪同时观察读数，每次错动钢尺3cm5cm,测三测回。高差较差控制在3mm以内，取平均值使用。如图4-5。图4-5基坑内水准点引测示意图9. 6.1测量施工程序交桩f复核f建筑定位f控制主轴线测设f高程引进及传递f施工测量10. 6.2主体结构平面控制点测量(1)将北京城建勘测设计研究院提供的建筑轴线及高程水准点，在设计
15、总平面图上作好标识，办理好交桩手续，组织技术人员进行坐标反算、复核，并实地测设。(2)用直角坐标法测设出建筑物外廓轴线，作好控制主轴线护桩点，最后测设出施工控制主轴线的控制点。11. 6.3主体结构高程控制测量将高程从北京城建设计研究院提供的水准点引至施工现场，将0.000标高标识于现场易引测处，标高使用吊钢尺法。用水准仪读数，以此传递高程。12. 6.4主体结构施工控制指标(1)主体结构施工前应先利用基坑内施工控制点进行线路中线放样，采用附合导线形式。线路中线纵向允许误差为10un,横向允许误差为5mm。(2)结构底板绑扎钢筋前，应依据线路中线，在底板垫层上标定出钢筋摆放的位置,放线允许误差为土IOmrno(3)底板混凝土模板、预埋件和变形缝的位置放样后，在混凝土浇筑前进行检核测量。(4)结构边墙、中墙模板支立前，
