1、技术交底记录表C2-1编号JSJD-CZ-工程名称北京地铁16号线工程苏州街站交底日期2018年5月25日施工单位中铁十四局集团有限公司北京地铁16号线11标项目经理部分项工程名称施工导洞开挖交底提要北延B导洞马头门破除施工技术交底交底内容：一、作业准备1、机具准备(1)施工机具：电焊机、风镐、洋镐、喷锚机，空压机、铁锹。(2)运输机具：电动三轮车。2、材料准备脚手架、4.6mI22工字钢1根、3.28m工字钢2根、Iin工字钢2根。3、作业条件(1)应急物资准备充足；杂物清理：做到工完料净。(2)风、水、电源、照明、摄像头准备：(3)由专业电工将照明设备接至洞内各工作面。严禁私自接电。二、施
2、工工艺措施及主要做法要求1、测放小导洞外轮廓线。在小导洞对应横通道位置初支上根据测量班放开挖轮廓线，另放一条外扩30Cnl轮廓线，方便控制破除范围。保护好测量班给放中线跟标高点。JK/，/I、门里植媒、i、rRv,、X马头门破除顺序图1门型框架架设示意图2审核人交底人专业工长1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录表C2-1编号JSJD-CZ-工程名称北京地铁16号线工程苏州街站交底日期2018年5月25日施工单位中铁十四局集团有限公司北京地铁16号线11标项目经理部分项工程名称施工导洞

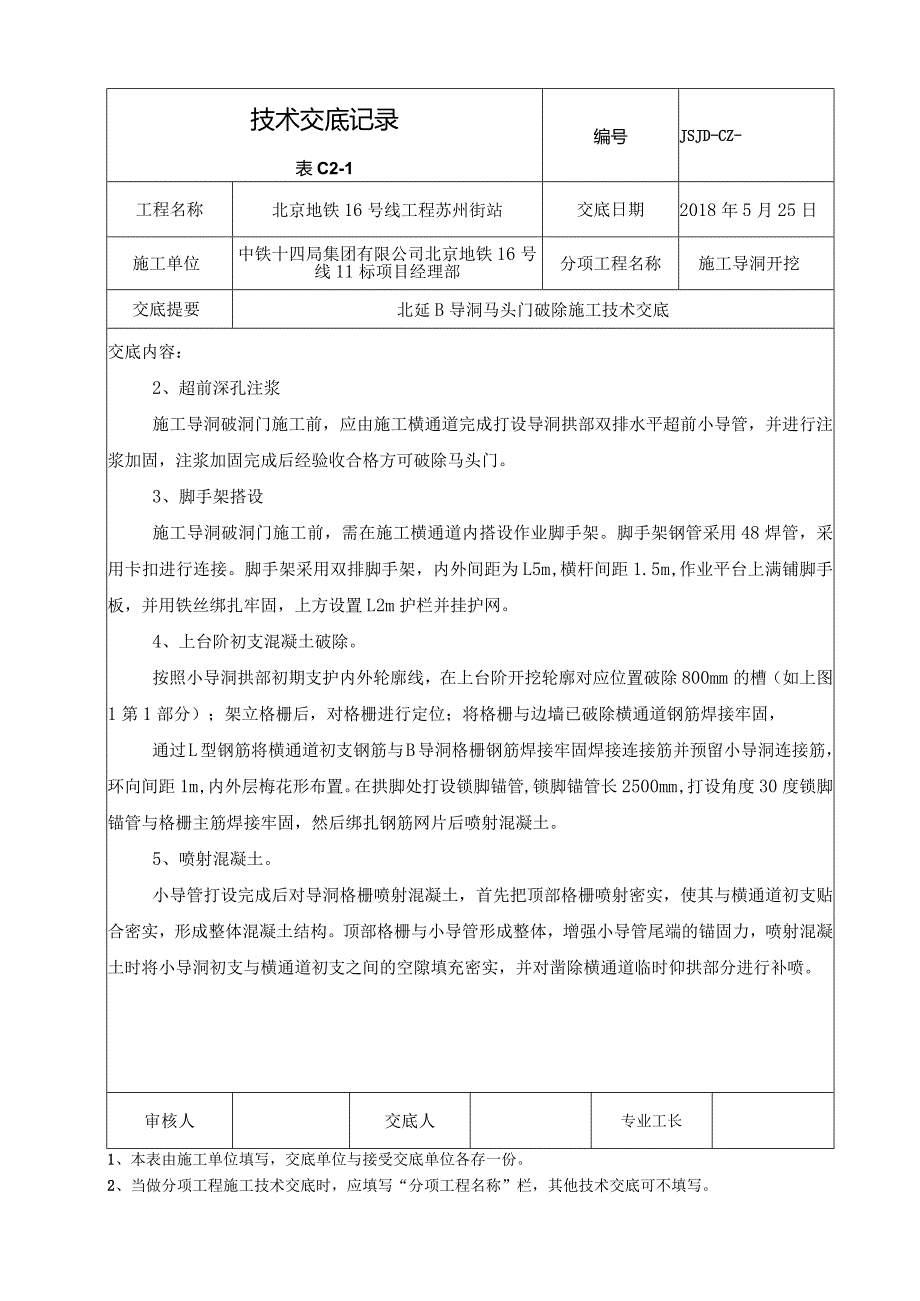

3、开挖交底提要北延B导洞马头门破除施工技术交底交底内容：2、超前深孔注浆施工导洞破洞门施工前，应由施工横通道完成打设导洞拱部双排水平超前小导管，并进行注浆加固，注浆加固完成后经验收合格方可破除马头门。3、脚手架搭设施工导洞破洞门施工前，需在施工横通道内搭设作业脚手架。脚手架钢管采用48焊管，采用卡扣进行连接。脚手架采用双排脚手架，内外间距为L5m,横杆间距1.5m,作业平台上满铺脚手板，并用铁丝绑扎牢固，上方设置L2m护栏并挂护网。4、上台阶初支混凝土破除。按照小导洞拱部初期支护内外轮廓线，在上台阶开挖轮廓对应位置破除800mm的槽（如上图1第1部分）；架立格栅后，对格栅进行定位；将格栅与边墙已
4、破除横通道钢筋焊接牢固，通过L型钢筋将横通道初支钢筋与B导洞格栅钢筋焊接牢固焊接连接筋并预留小导洞连接筋，环向间距1m,内外层梅花形布置。在拱脚处打设锁脚锚管,锁脚锚管长2500mm,打设角度30度锁脚锚管与格栅主筋焊接牢固，然后绑扎钢筋网片后喷射混凝土。5、喷射混凝土。小导管打设完成后对导洞格栅喷射混凝土，首先把顶部格栅喷射密实，使其与横通道初支贴合密实，形成整体混凝土结构。顶部格栅与小导管形成整体，增强小导管尾端的锚固力，喷射混凝土时将小导洞初支与横通道初支之间的空隙填充密实，并对凿除横通道临时仰拱部分进行补喷。审核人交底人专业工长1、本表由施工单位填写，交底单位与接受交底单位各存一份。2

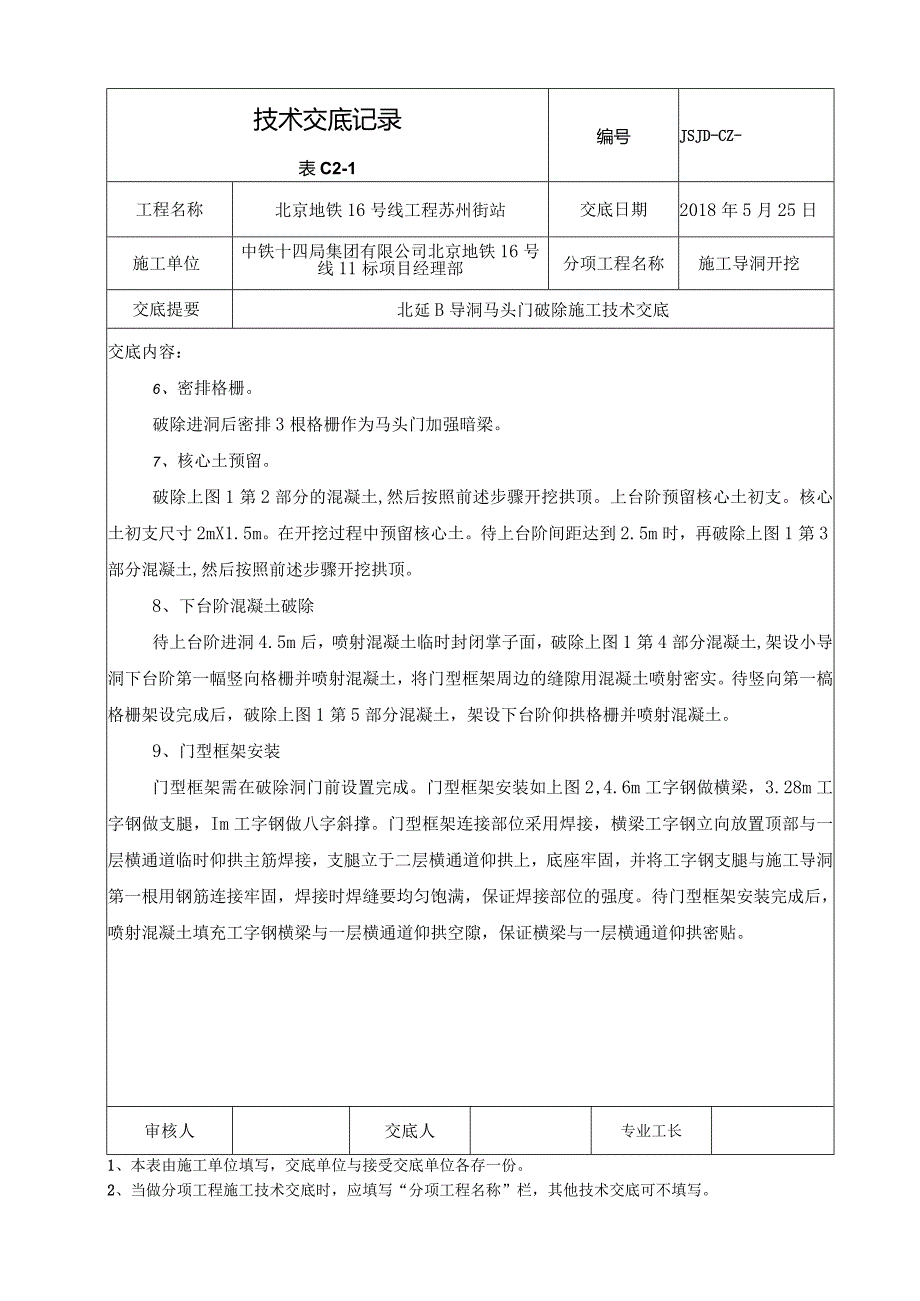

5、、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录表C2-1编号JSJD-CZ-工程名称北京地铁16号线工程苏州街站交底日期2018年5月25日施工单位中铁十四局集团有限公司北京地铁16号线11标项目经理部分项工程名称施工导洞开挖交底提要北延B导洞马头门破除施工技术交底交底内容：6、密排格栅。破除进洞后密排3根格栅作为马头门加强暗梁。7、核心土预留。破除上图1第2部分的混凝土,然后按照前述步骤开挖拱顶。上台阶预留核心土初支。核心土初支尺寸2mX1.5m。在开挖过程中预留核心土。待上台阶间距达到2.5m时，再破除上图1第3部分混凝土,然后按照前述步骤开挖拱
6、顶。8、下台阶混凝土破除待上台阶进洞4.5m后，喷射混凝土临时封闭掌子面，破除上图1第4部分混凝土,架设小导洞下台阶第一幅竖向格栅并喷射混凝土，将门型框架周边的缝隙用混凝土喷射密实。待竖向第一槁格栅架设完成后，破除上图1第5部分混凝土，架设下台阶仰拱格栅并喷射混凝土。9、门型框架安装门型框架需在破除洞门前设置完成。门型框架安装如上图2,4.6m工字钢做横梁，3.28m工字钢做支腿，Im工字钢做八字斜撑。门型框架连接部位采用焊接，横梁工字钢立向放置顶部与一层横通道临时仰拱主筋焊接，支腿立于二层横通道仰拱上，底座牢固，并将工字钢支腿与施工导洞第一根用钢筋连接牢固，焊接时焊缝要均匀饱满，保证焊接部位
7、的强度。待门型框架安装完成后，喷射混凝土填充工字钢横梁与一层横通道仰拱空隙，保证横梁与一层横通道仰拱密贴。审核人交底人专业工长1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录表C2-1编号JSJD-CZ-工程名称北京地铁16号线工程苏州街站交底日期2018年5月25日施工单位中铁十四局集团有限公司北京地铁16号线11标项目经理部分项工程名称施工导洞开挖交底提要北延B导洞马头门破除施工技术交底交底内容：三、施工注意事项1 .施工人员必须正确佩戴安全防护用品。2 .风管接头必须连接牢固，保证无漏风，
8、防止风管连接脱落伤人。3 .风管保证无破损，破损后必须及时更换。4 .破除时，首先破除上部混凝土,并及时清理松散混凝土块，防止掉块伤人。审核人交底人专业工长1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录表C2-1编号JSJD-CZ-工程名称北京地铁16号线工程苏州街站交底日期2018年5月25日施工单位中铁十四局集团有限公司北京地铁16号线11标项目经理部分项工程名称施工导洞开挖交底提要北延B导洞马头门破除施工技术交底交底内容：针对性交底：1、上台阶预留核心土尺寸为2mX1.5m。待上台阶长度
9、达到4.5m时,再破除导洞核心土及下台阶范围内的横通道喷射混凝土。先破除图一中4架设第一根格栅侧墙并架设门型框架后破除。2、施工中必须严格遵循“管超前、严注浆、强支护、短开挖、早封闭、勤量测”的施工原理，做到随挖随支。3、破除时，首先破除上部混凝土，并及时清理松散混凝土块，防止掉块伤人。4、破洞时如发现围岩松散，有塌落土现象，停止施工，重新封闭破除面，对开挖面进行注浆加固。如发现破除面格栅变形过大，先通知值班技术人员现场查看，用工字钢等支顶，重新加固，确保施工安全后再进行破除施工。5、破除所用脚手架必须固定牢固，满铺脚手板并用铁丝绑扎牢固；并在作业平面上设置防护栏杆及防护网。审核人交底人专业工长1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录表C2-1编号JSJD-CZ-工程名称北京地铁16号线工程苏州街站交底日期2018年5月25日施工单位中铁十四局集团有限公司北京地铁16号线11标项目经理部分项工程名称施工导洞开挖交底提要北延B导洞马头门破除施工技术交底接受交底人：审核人交底人专业工长1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
