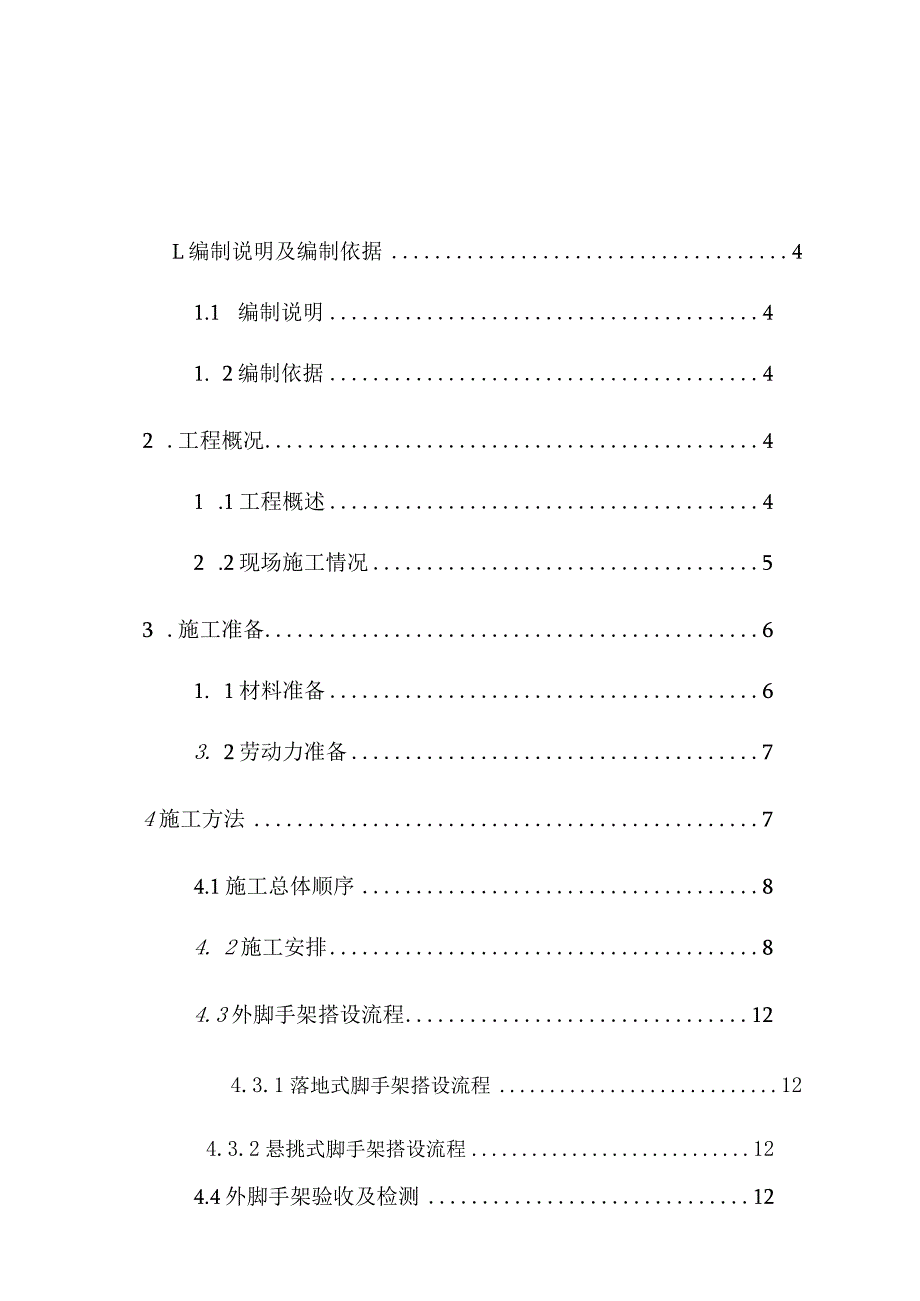

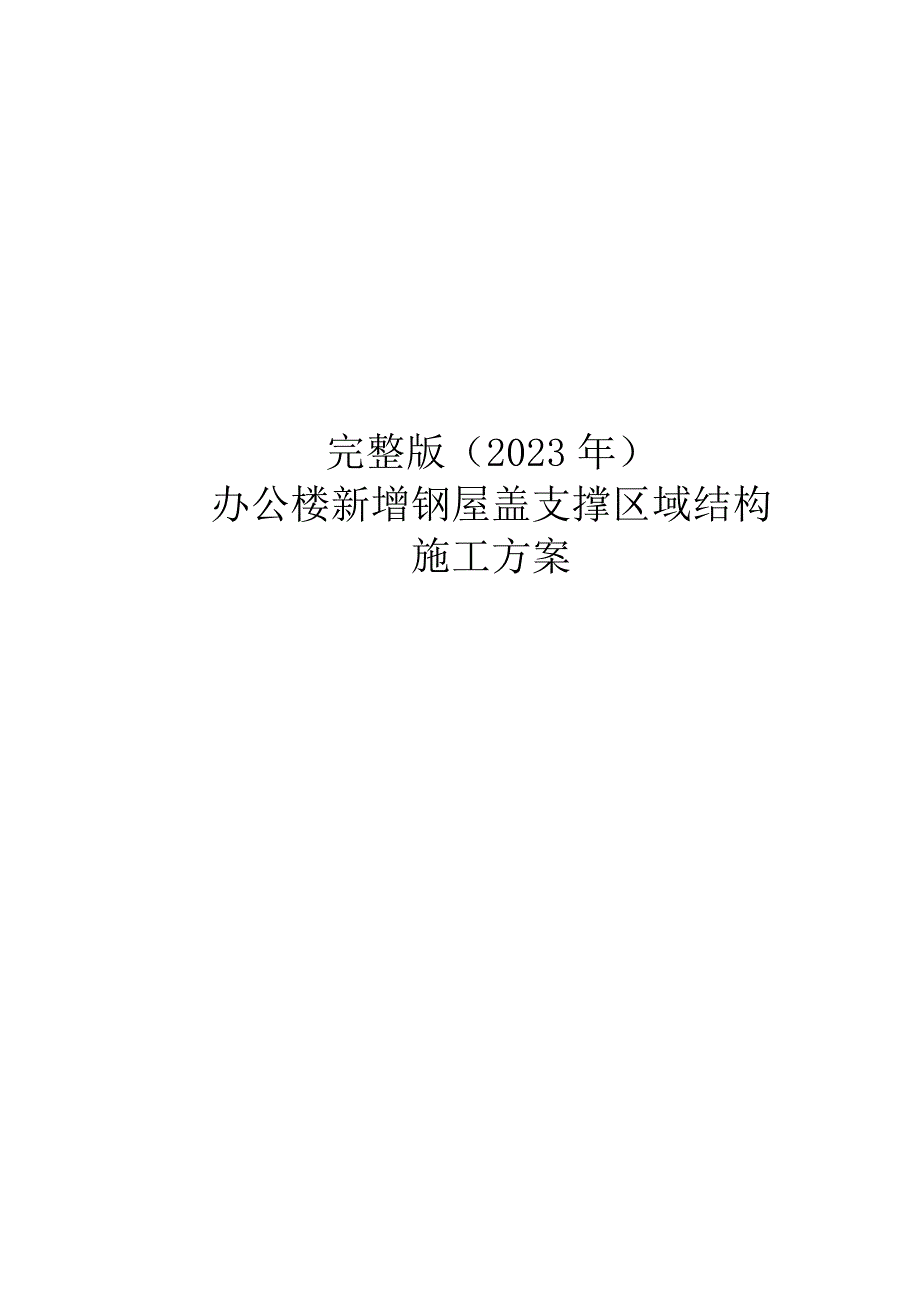

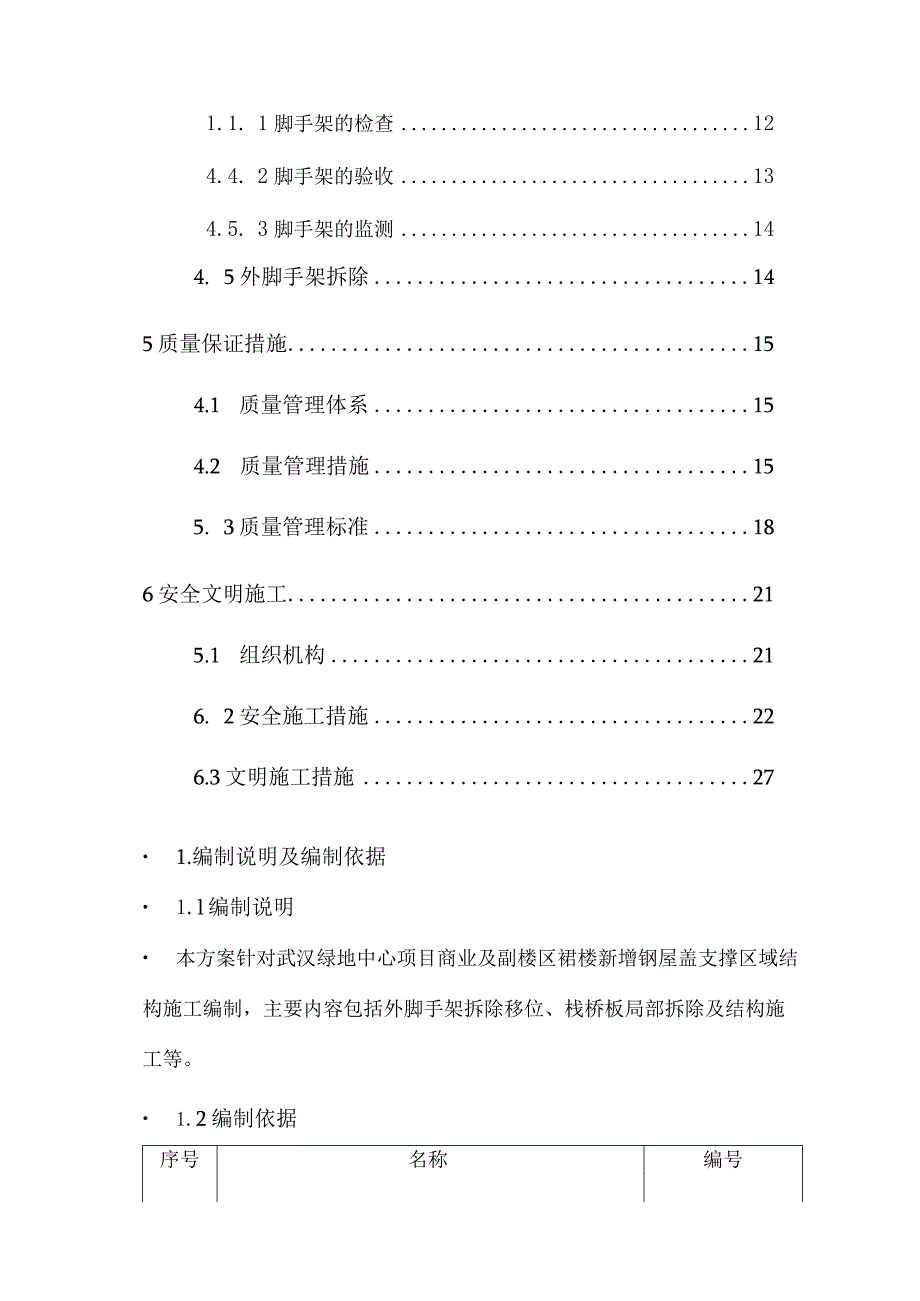

1、完整版（2023年）办公楼新增钢屋盖支撑区域结构施工方案L编制说明及编制依据41.1 编制说明41. 2编制依据42 .工程概况41 .1工程概述42 .2现场施工情况53 .施工准备61. 1材料准备63. 2劳动力准备74施工方法74.1施工总体顺序84. 2施工安排84.3外脚手架搭设流程124.3.1落地式脚手架搭设流程124.3.2悬挑式脚手架搭设流程124.4外脚手架验收及检测121.1. 1脚手架的检查124.4. 2脚手架的验收134.5. 3脚手架的监测144. 5外脚手架拆除145质量保证措施154.1 质量管理体系154.2 质量管理措施155. 3质量管理标准186安全
2、文明施工215.1 组织机构216. 2安全施工措施226.3文明施工措施27 1.编制说明及编制依据 1.l编制说明 本方案针对武汉绿地中心项目商业及副楼区裙楼新增钢屋盖支撑区域结构施工编制，主要内容包括外脚手架拆除移位、栈桥板局部拆除及结构施工等。 1.2编制依据序号名称编号1建筑施工扣件式钢管脚手架安全技术规范JGJ130-20112建筑施工模板安全技术规范JGJ162-20083建筑施工安全检查标准JGJ59-20114建筑施工高处作业安全技术规范JGJ80-915建筑结构荷载规范GB50009-20126武汉绿地中心商业及副楼区地上结构施工图纸2014.12.307中建三局施工现场安
3、全防护标准化图册2013版2.工程概况 2.1工程概述武汉绿地国际金融城位于武昌滨江商务区核心区域，地处长江边，距长江防洪堤约250m,与汉口百年外滩隔江相望，地理位置优越，是武汉新一轮城市发展的重点区域。项目由中国绿地集团投资兴建，总建筑面积约300万Itf。武汉绿地国际金融城AOI地块总建筑面积711982m2,由一栋超高层主楼、一栋办公辅楼、一栋SOHO办公楼及商业裙楼组成。商业及副楼区总建筑面积30.56万平方米，其中地下室5层，层高3.50m5.90m；地上商业裙楼8层，层高为5.4O116.67m,建筑高度为45m；办公副楼地上39层，层高为4.2Om（或5.40m）；SOHO办公
4、楼地上31层，层高为3.60m（或5.40m）。 2.2现场施工情况本工程分为两个区段进行施工：裙楼区（II区），缓冲区（In区）,两个区以地下室排桩分为界，目前II区施工至裙楼地上5层结构（标高22.13m）,III区正在进行地下室底板（标高-22.20m）施工，为确保两个区结构施工安全，前期在U-V轴/1T2轴地下室顶板上已搭设裙楼地上结构外脚手架，脚手架采用落地式双排钢管形式（如下图所示）。mAi屋面结构层W &影院7层I6层结构5层结构i4层结构3层结构a2层结构11$I-I剖面图II区与In区交界处落地式外脚手架3.施工准备3.1材料准备序号材料名称型号单位数量备注1钢管48X3.0
5、T1122扣件旋转、直角、对接套291203镀锌钢跳板ID256004安全网2m19005水平兜网2m1806槽钢10号t1.73.2劳动力准备工种数量（人）工作内容架子工60脚手架搭设及拆除木工20模板支设钢筋工10钢筋绑扎普工30钢板网、安全网、水平兜网等铺设及拆除4工期安排及保障措施为确保裙楼钢屋盖吊装方案能按时实施，新增区域的结构施工进度计划安排如下：脩镯工期开胸间/9/II10/11/上旬I悯下旬上旬I幽下旬上旬悯祠上旬悯1IHSiR屋盖区域结雕工建度计划68d2015年9月12日2015年11月18日2Ltl新平台懒除8d2015年9月12日2015年明19日9-12杷嗖,9-19
6、3-2.U/4轴区域地下室结构虹5d2015年9月20日2015年9月24日IK14叫新醐性柱安袋1d20醉9月20日20l59月20日9-汕酷、,9205劭腋廨橱R瞬扎2d201眸9月21日201眸阴22日9-21路19-226眺拚第、板前嫖Id201邮月23日201眸明23日9-2319-237三三Id201舜9月24日2讥眸明24日9-24险K2483.W4-U物外和手*除7d2015年9月25日2015年10月1日9-210-l9-4.WH耻螂构缸48d2015年10月2日2015年11月18日I10二期构施工8d201驿10月2日201睥10月9日10-2h空9Il三七懿构施工40d
7、2015年10月10日20111月18日1O-1O.二二二二二二&（I）劳动力保障裙楼HT区局部区域已完成结构封顶,计划将此区域劳动力安排至新增钢屋盖区域进行施工。（2）技术保障裙楼H-3区和11-4区靠近缓冲区一侧外脚手架从5层结构开始已重新搭设，因此裙楼UT轴/4-11轴区域1-5层外脚手架可以全部拆除。新增钢屋盖区域钢筋翻样工作已经开始，计划于2015年10月8日全部完成。5施工方法 5.1施工总体顺序商业及副楼钢屋盖支撑区裙楼结构施工需按照如下步骤进行：栈桥平台板局部拆除一地下室U/4轴框架柱施工一U-V轴/4-11轴外架拆除一TTJ轴/4T1轴外架搭设一钢屋盖支撑区裙楼结构施工。 5
8、.2施工安排（1）栈桥平台板拆除前期留置的栈桥平台板端部阻碍地下室U/4轴框架柱施工，导致裙楼地上结构无法施工，因此需将栈桥端部局部拆除。为确保上述框柱由足够的施工操作面，拆除后栈桥板边距离4轴距离不得小于2500mm,需拆除区域小意图如P：需拆除栈桥板平面现场照片需拆除栈桥板平面示意图(2)外脚手架拆改将11区和In区交接处已搭设完成的外脚手架拆除移位，确保裙楼地上结构延伸至U轴，从而满足钢屋盖支撑点要求。拆除的外脚手架总长度为73m,高度为35m,新脚手架采用落地式脚手与悬挑式脚手架结合的方式搭设，架体搭设要求详见商业及副楼区外脚手架施工方案。脚手架搭设示意图如下：2-2剖面图新搭设外架示
9、意图(3)裙楼结构施工根据现场实际情况，新增架体内排立杆距U轴距离为1500mm,11区裙楼结构板边界距离U轴距离1200mm,距离外架内立杆距离为300mmo结构预留钢筋伸出边界长度为500mm和100Omnb框架梁需预留直螺纹丝头。 5.3外脚手架搭设流程 5.3.1落地式脚手架搭设流程按规范要求搭设落地式双排钢管外脚手架，外架搭设在地下室结构顶板上，下垫木板。其搭设顺序：在地下室顶板上铺10号槽钢一逐根树立杆并与第一排大横杆扣紧f安装第一排小横杆并与立杆扣紧f安装第二步大横杆与各立杆扣紧一安第二步小横杆一安装第三步大横杆一安装第三步小横杆f安装第四步大横杆和小横杆f安装拉结杆f接立杆f加
10、设剪刀撑一铺钢跳板f挂安全网 5.32悬挑式脚手架搭设流程搭设顺序：在预埋楼层预埋20圆钢套环一楼板浇筑完成达到一定强度后放置工字钢并进行焊接一逐根树立立杆并与第一排大横杆扣紧一安装第一排小横杆并与立杆扣紧一安装第二步大横杆与各立杆扣紧一安第二步小横杆一安装第三步大横杆一安装第三步小横杆f安装第四步大横杆和小横杆f安装拉结杆、安装并拉紧钢丝绳（每道钢梁均拉设）一接立杆一加设剪刀撑一铺钢跳板一挂安全网一张拉卸荷钢丝绳 54外脚手架验收及检测 5.4.1脚手架的检查（1）检查脚手架的整体和局部的垂直偏差，特别要注意脚手架的转角处和断口处的垂直度。如发现垂直度有异常现象，应及时加固和消除隐患。(2)
11、各类扣件的涂油和紧固。检查扣件时先检查扣件的外观，而后将扣件上的螺栓逆时针方向松几牙螺纹，再涂油紧固螺栓至规定的力矩范围内。(3)检查钢跳板板有否松动、悬挑，还要检查四周是否用扎牢,如发现问题应及时纠正。(4)连墙件的检查，检查连墙件是否齐全和完好，有无松动、移动。(5)要对外包安全网、外挑安全网、安全隔离设施、外侧挡板、栏杆和接地防雷等安全设施进行检查，保证这些安全设施完整、牢固,能正常发挥安全作用。如果有损坏者要及时调换，如有松动者应及时紧固，如发现松动和开口要及时连通。(6)如脚手架有开口、断口和出入口，应对该部位进行重点检查，使这些部位始终符合安全规定。(7)检查脚手架的荷载情况，使其
12、不超过设计荷载，如有超载应及时卸荷至设计荷载。还要检查脚手架上堆物是否处于安全位置和稳定状态，如发现有处于不安全位置和不稳定状态应及时纠正。此外还要逐日清理脚手板上的垃圾。 54.2脚手架的验收外架搭设完成后，施工单位、监理单位组织有关人员进行验收。验收合格后，经施工单位项目技术负责人及项目总监理工程师签字后，方可投入使用。 54.3脚手架的监测外架在使用过程中，应每月对架体进行监测，监测主要内容为架体的垂直度等，监测应形成记录，特别是在暴雨、台风后应对架体进行检测合格后方可继续使用。5.5外脚手架拆除脚手架使用完毕后立即拆除，在脚手架拆除前应作好以下工作：(1)对脚手架进行安全检查，确认不存
13、在严重隐患。如存在影响拆除脚手架安全的隐患，应先对脚手架进行修整和加固，以保证脚手架在拆除过程中不发生危险。(2)在拆除脚手架时，应先清除脚手板上的垃圾杂物，清除时严禁高空向下抛掷，大块的装入容器内由垂直运输设备向下运送，能用扫帚集中的要集中装入容器内运下。(3)脚手架在拆除前，应先明确拆除范围、数量、时间和拆除顺序、方法、物件垂直运输设备的数量，脚手架上的水平运输、人员组织，指挥联络的方法和用语，拆除的安全措施和警戒区域。(4)严格遵循拆除顺序，由上而下、后搭者先拆、先搭者后拆，同一部位拆除顺序是：栏杆一钢跳板一剪刀撑一大横杆一小横杆一立杆。外脚手架的拆除一般严禁在垂直方向上同时作业，因此要事先做好其他垂直方向工作的安排。(6)拆除脚手架时，下部的出入口必须停止使用，对此除监护人员要特别注意外，还应在出入口处设置明显的停用标志和围栏，此警示标志必须内外双面都加以设置。(7)在拆除的脚手架周围，明显标示“禁止入内”字样的标志，并有专人监护，以保证拆脚手架时无其他人员入内。(8)拆下的脚手架钢管、扣件及其他材料运至地面后，应及时清理，将合格的，需要整修后重复使用的和应报废的加以区分，按规格堆放。对合格件应及时进行保养，保养后送仓库保管以备今后使用。(9)本工程脚手架拆除时遇大风、大雨、大雾天应停止作业。(10)拆除时操作人员要系好安全带，穿
