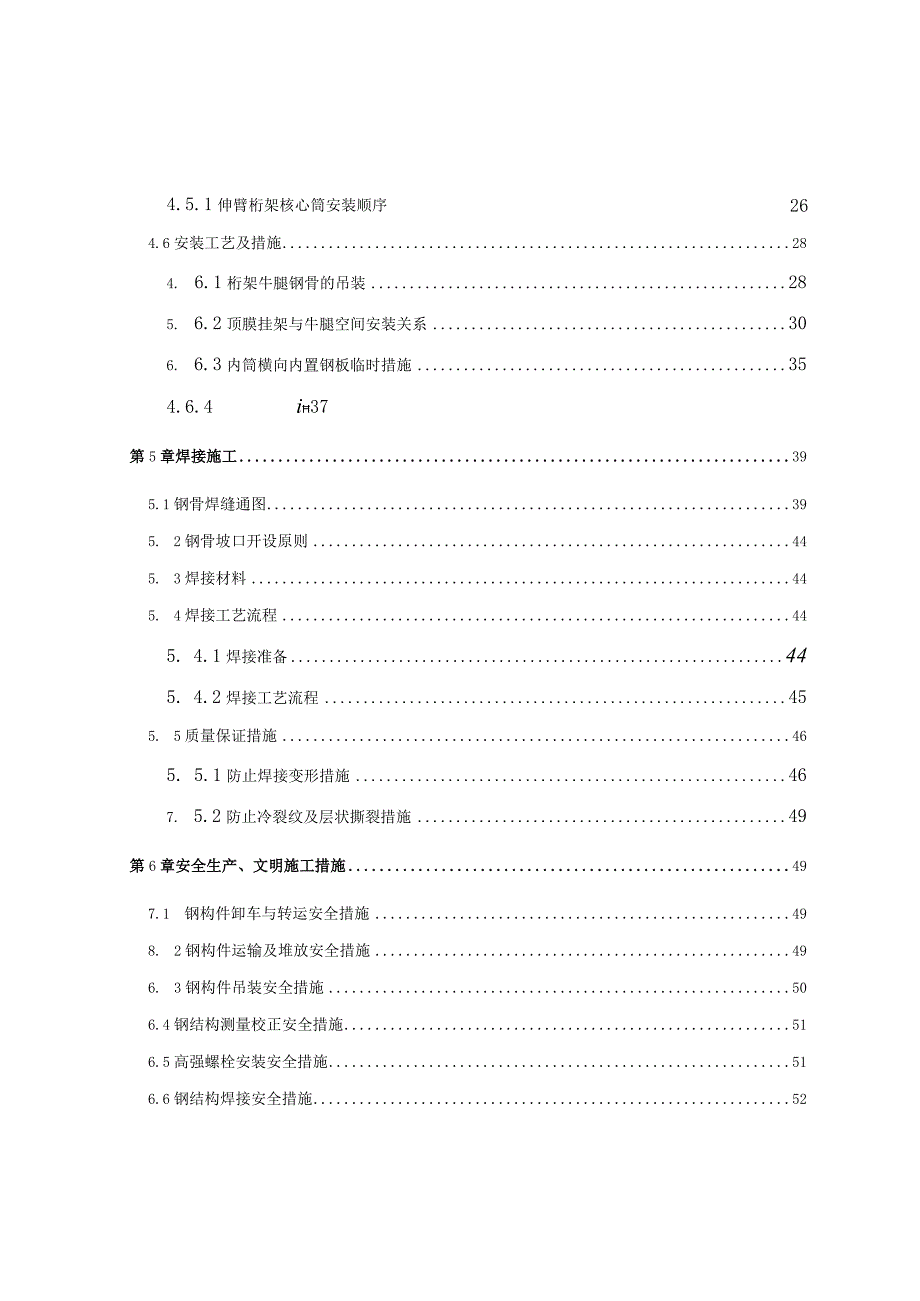

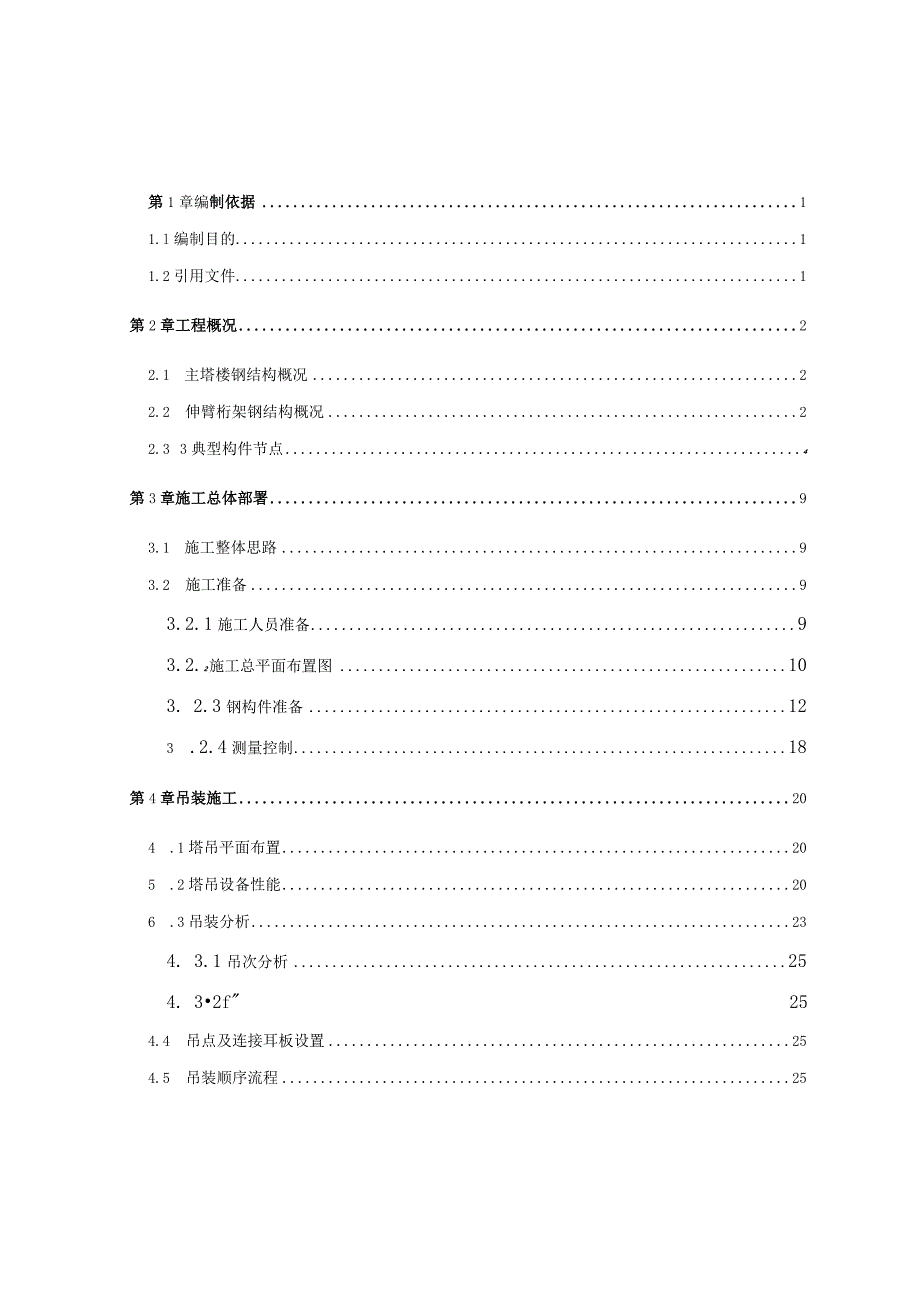

1、完整版（2023年）办公楼伸臂桁架核心筒钢结构工程专项施工方案第1章编制依据11.l编制目的11.2引用文件1第2章工程概况22.1 主塔楼钢结构概况22.2 伸臂桁架钢结构概况22.3 3典型构件节点4第3章施工总体部署93.1 施工整体思路93.2 施工准备93.2.1施工人员准备93.2.2施工总平面布置图103. 2.3钢构件准备123 .2.4测量控制18第4章吊装施工204 .1塔吊平面布置205 .2塔吊设备性能206 .3吊装分析234. 3.1吊次分析254. 32f254.4 吊点及连接耳板设置254.5 吊装顺序流程25264.5.1伸臂桁架核心筒安装顺序4.6安装工艺及
2、措施284. 6.1桁架牛腿钢骨的吊装285. 6.2顶膜挂架与牛腿空间安装关系306. 6.3内筒横向内置钢板临时措施354.6.4i37第5章焊接施工395.1钢骨焊缝通图395. 2钢骨坡口开设原则445. 3焊接材料445. 4焊接工艺流程445. 4.1焊接准备445. 4.2焊接工艺流程455. 5质量保证措施465. 5.1防止焊接变形措施467. 5.2防止冷裂纹及层状撕裂措施49第6章安全生产、文明施工措施497.1 钢构件卸车与转运安全措施498. 2钢构件运输及堆放安全措施496. 3钢构件吊装安全措施506.4钢结构测量校正安全措施516.5高强螺栓安装安全措施516.
3、6钢结构焊接安全措施52第1章编制依据1. 1编制目的本施工专项方案编制依据*中心项目结构设计施工图纸、主塔楼地上F1-F120钢结构施工组织设计方案、相关规范标准及现场实际情况编制，用于指导*中心项目F63-F66伸臂桁架核心筒钢结构安装施工。该方案中主要讨论伸臂桁架层相关内筒桁架等的安装施工，外围上下弦杆，斜腹杆施工将与对应环带桁架施工方案一并描述，在此不再赘述。12引用文件序号规范、规程、图集名称文号1钢结构设计规范GB50017-20032高层民用建筑设计防火规范GB50045-953钢结构制作安装施工规程YB9254-954钢结构焊接规范GB50661-20115钢结构施工规范GB5
4、0755-20126钢结构高强度螺栓连接技术规程JGJ82-20117钢结构工程施工质量验收规范GB50205-20018多、高层建筑钢结构节点连接03SG519-19多、高层民用建筑钢结构节点构造详图01SG519第2章工程概况1.1 主塔楼钢结构概况*中心主塔楼为SRC巨型柱框架-型钢混凝土核心筒-伸臂桁架结构体系，该体系由以下几个部分组成：内置型钢或钢板（钢骨柱）的钢筋混凝土核心筒、内置异形型钢混凝土巨柱、连接核心筒与外框的伸臂桁架、约束结构的环带桁架以及对应楼层结构钢梁。外框十道环带桁架分别位于F2-F4、F13-F14、F23-F24、F63-F66、F45-F46、F55-F56、
5、F63-F65、F86-F87、F97-F99、F116-F118；四道伸臂桁架分别位于F34-F35、F63-F66、F9于F99、FI于-FIl8。2. 2伸臂桁架钢结构概况第二道伸臂桁架位于F63-F66,上下各一层属于结构加强层。伸臂桁架将内筒与外框环带桁架之间通过角部Z型桁架相连，形成一个稳定整体。核心筒内伸臂桁架纵跨三个结构层，结构总高度16m。外仰臂桁架结构由上弦节点、下弦节点及斜腹杆组成，ORT2-SC2上弦截面尺寸为H1000*1000*50*50,下弦截面尺寸为H1000*1000*50*50,斜腹杆尺寸为Hloo*1000*80*80及H300*300*20*20ORTl
6、-SCI上弦截面尺寸为Hlooo*1000*50*50,下弦截面尺寸为HloOo*1000*50*50,斜腹杆尺寸为H100*1000*100*100及H500*500*30*30,材质均为Q345GJB。内伸臂桁架结构由F63-F66伸臂桁架三维示意图9420100502.3典型构件节点SCl伸臂桁架上弦节点大样SCl伸臂桁架下弦节点大样SC2伸臂桁架上弦节点大样SC2伸臂桁架下弦节点大样内伸臂钢板与钢骨柱节点示意第3章施工总体部署3. 1施工整体思路根据第二道仰臂桁架结构特点、构件分布、顶模架结构及现场安装要求，伸臂层核心筒钢结构与核心筒A12开始安装，核心筒混凝土浇筑至61层。F63-F
7、66层伸臂桁架内筒钢结构与相邻标准层钢结构不一致，标准层钢结构为劲性柱以及少量门洞梁等，伸臂层的内筒钢结构在标准层基础上增加了大量的内置钢板以及横梁，且钢柱截面尺寸以及板厚有明显增加。内置钢板板厚为80mm、50mm等，钢骨柱截面板厚多为100mm,现场焊接量增加明显。伸臂桁架层核心筒分块吊装体量较大，分段与顶膜顶升的关系，导致安装所需时间较标准层增加，且由于结构的复杂性，土建施工周期也将有所拉长。除此之外，核心筒伸臂与外伸臂桁架为连接牛腿，牛腿尺寸大，本方案出具针对性的安装工艺指导该处核心筒伸臂钢骨柱（带牛腿）的安装。主楼核心筒施工早于外框施工，待外框施工至该伸臂桁架层后，进行外框伸臂桁架钢
8、结构的施工。其施工过程应遵循至下而上的顺序，即先下弦后腹杆，然后再安装上弦。构件临时固定体系必须稳固可靠，局部可设置临时支撑。3.2施工准备伸臂桁架层下弦对应核心筒A12节钢骨，顶模架顶升至顶F63层，即顶模架下方可提供第A12节安装空间，在A12吊装完成后，顶膜连续顶升2次，为A13节提供安装空间，A13节安装完成后，顶升一次，位A14节提供安装空间。为不影响核心筒钢骨的安装，钢筋绑扎高度不得超过待钢骨下方横缝下1.4米。3.2.1施工人员准备序号工种人数1管理人员272钾工63测量工44起重工55校正工156焊工207架子工118探伤工29电工210汽车司机111机修工212普工5合计10
9、03.2.2施工总平面布置图!J1123-临工；例:纲筋加工场及埠场：370m2：*：*：3t2：;二-LllLLLLLIElllullliELLLLLLLiMJ勿LLLLLI打卜MLL.LLLZI藏lH二钢453llLttHttUlllllllli1U-LLLLLI,Zr1.LJI1.L方-JLLL-LULQUULUUL珀LLLLLiID施工总平面布置图-LLL-FEFE诫评我出出1.LLC-LLLLI112-J-U.11LLL.L卜XulllllLllLLLJjC场1tH:F63-F66伸臂桁架施工期间平面布置如图，钢结构一共三个堆场，和一个拼装场地。5吨每平米重型车道，可直接进构件平板车
10、并由M1280D塔吊进行卸车。F23层环带桁架层钢结构安装由一区一段的ZSL2700塔吊、二三段的M1280D塔吊完成,M1280D塔吊最大覆盖半径52.5米处起重能力为38吨。该施工阶段可利用一区二段的钢结构堆场和拼装场地进行卸车堆放和。图示为桁架结构、堆场布置以及相关起重设备塔吊位置及覆盖范围。施工过程中所用工机具如下表所示。数量序号设备名称规格型号功率主要用途1塔吊3M1280D、ZSL2700/桁架结构吊装2高强螺栓枪6-/栓钉焊接3汽车吊170T/桁架地面拼装4C02焊机50TC-6006KW钢结构主材焊接5直流电焊机2ZX-5007KW钢结构措施焊接6电焊条烘箱1YGCH-X400
11、3KW焊条加温7焊条保温筒10TRB/焊条保温工具8砂轮切割机1SQ-40-1Q4KW切割耳板等措施材料9空气压缩机1XF2003KW焊缝返修10角向磨光机6100/焊缝打磨11半自动切割机2CG1-30/措施板材切割12对讲机25motorala/钢结构安装13加长倒链8/43t5t/钢结构吊装14钢丝绳8/83016/钢结构吊装15卸扣8/82.5t8t16t20t/钢结构吊装3.2.3钢构件准备3.2.3.1分段思路及优化伸臂桁架核心筒分段，安照如下原则进行：（1）构件制作工艺，合理分段提高构件制作精度；（2）构件尺寸依据道路运输要求，长度不宜超过13m,宽度不宜超过4m,高度不宜超过3
12、.5m；（3）现场安装要求，构件重量不能超过M1280D以及ZSL2700起重能力；（4）与土建施工的关系，考虑土建施工对钢结构的影响；（5）现场堆场布置，考虑堆场布置对构件起吊的影响；（6）现场焊接工作量，尽量减少分段，提高安装效率。考虑与爬模之间的关系和后期构件吊装焊接，一方面将钢骨平面分段进行了优化，确保后期构件现场吊装焊接；另一方面将上弦牛腿节点进行了优化分段，确保上弦牛腿外伸尺寸不对总包爬模架产生影响。核心筒上弦伸臂牛腿分段（红线为分段线）3.2.3.2分段第二道伸臂桁架核心筒钢结构平面布置如下，由于结构的对称性，以二段部分钢结构阐述里面分段。F63-F66伸臂桁架层核心筒钢结构二段局部平面图根据平面图剖面线，里面分段布置如下表:17对应伸臂立面分段（28吊）3-3对应伸臂立面分段（16吊）5-5对应伸臂立面分段（63吊）第37节三段钢骨平面分段图伸臂核心筒钢结构分段立面位置在F63、F64、F65楼层上方1.2米处，伸臂层上下临近标准层按核心筒钢骨既
