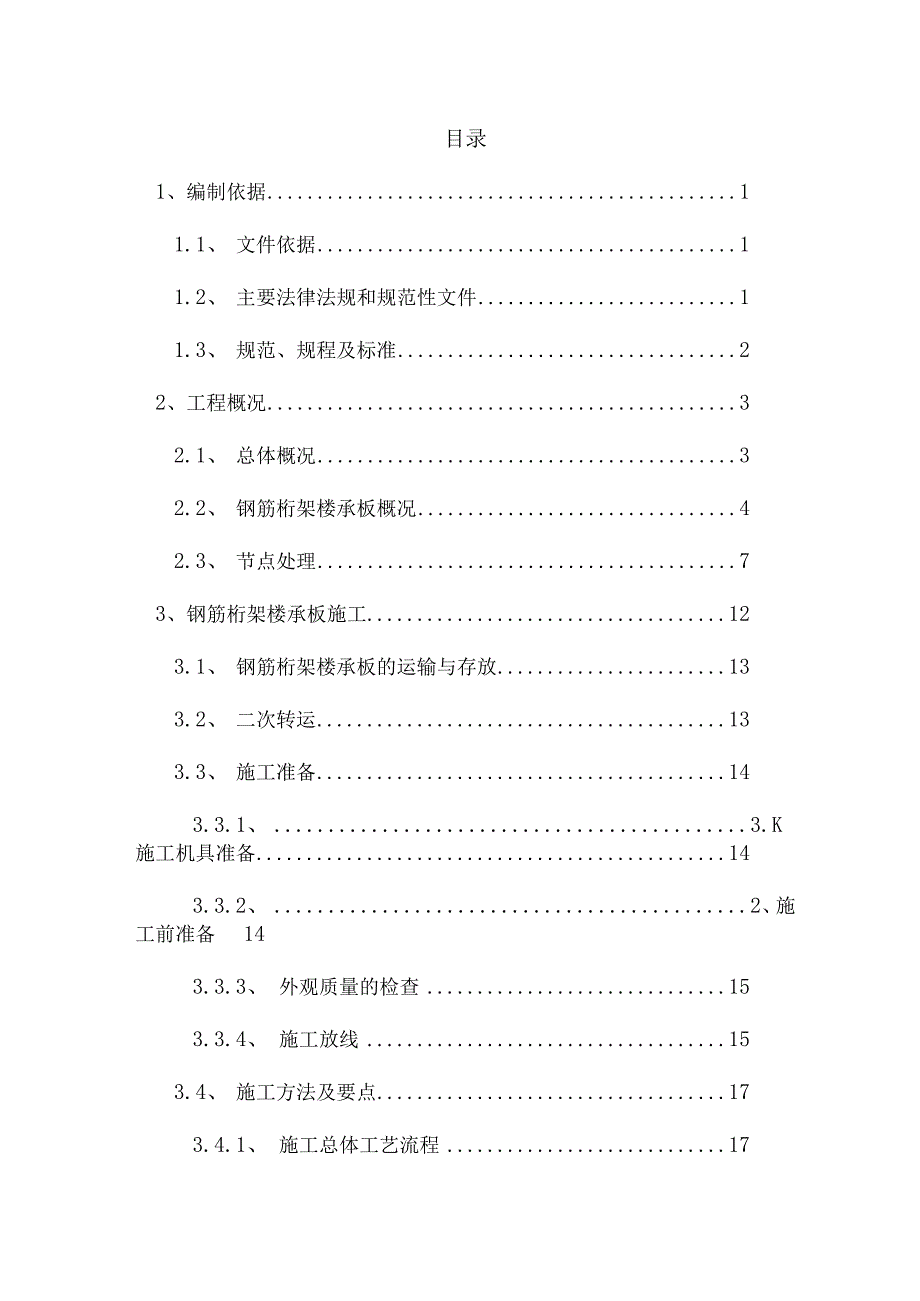

1、完整版（2023年）国际酒店钢结构工程钢筋桁架楼承板工程专项施工方案目录1、编制依据11.1、 文件依据11.2、 主要法律法规和规范性文件11.3、 规范、规程及标准22、工程概况32.1、 总体概况32.2、 钢筋桁架楼承板概况42.3、 节点处理73、钢筋桁架楼承板施工123.1、 钢筋桁架楼承板的运输与存放133.2、 二次转运133.3、 施工准备143.3.1、 3.K施工机具准备143.3.2、 2、施工前准备143.3.3、 外观质量的检查153.3.4、 施工放线153.4、 施工方法及要点173.4.1、 施工总体工艺流程173.4.2、 施工步骤及流程184、栓钉施工18

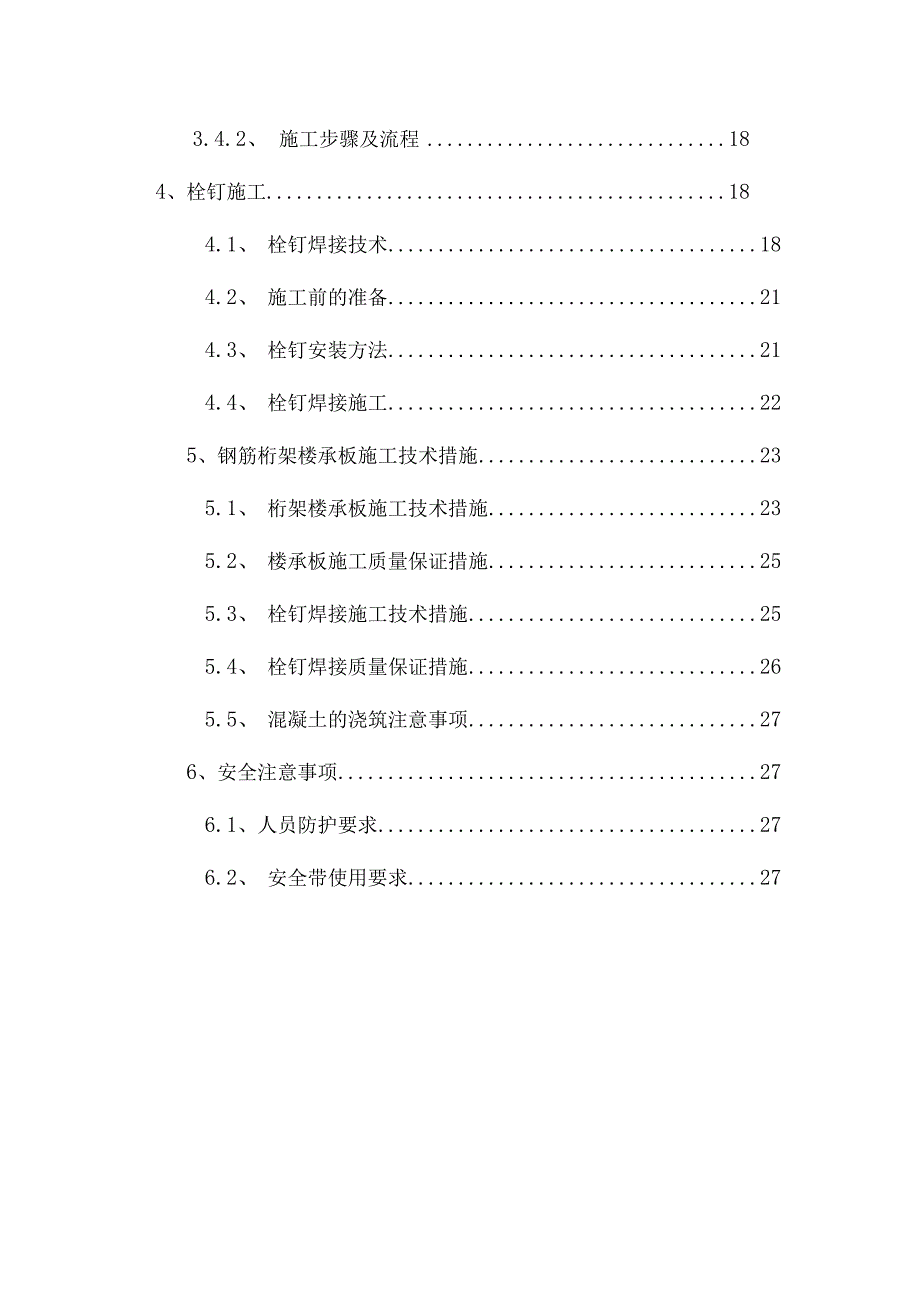

2、4.1、 栓钉焊接技术184.2、 施工前的准备214.3、 栓钉安装方法214.4、 栓钉焊接施工225、钢筋桁架楼承板施工技术措施235.1、 桁架楼承板施工技术措施235.2、 楼承板施工质量保证措施255.3、 栓钉焊接施工技术措施255.4、 栓钉焊接质量保证措施265.5、 混凝土的浇筑注意事项276、安全注意事项276.1、人员防护要求276.2、 安全带使用要求271、编制依据1 .K文件依据(1) *国际酒店项目施工图纸、图纸会审、答疑文件；(2)国家现行施工强制性条文和施工规范；(3) *国际酒店项目钢结构深化设计图纸；(4)企业质量管理手册及程序管理文件；(5)企业职业健
3、康与环境安全管理手册及程序管理文件;1.2、主要法律法规和规范性文件编号名称文号1中华人民共和国合同法国家主席令第15号2中华人民共和国建筑法国家主席令第91号3中华人民共和国安全生产法国家主席令第70号4中华人民共和国环境保护法国家主席令第22号5建设工程质量管理条例国务院令第279号6建设工程安全生产管理条例国务院令第393号7安全生产许可证条例国务院令第397号8实施工程建设强制性标准监督规定建设部第81号令9工程建筑标准强制性条文2013年版1.3、规范、规程及标准序号规范名称规范编号1钢筋桁架楼承板JG/T368-20122电弧螺柱焊用圆柱头焊钉GB/T10433-20023钢结构设
4、计规范GB50017-20034钢结构工程施工质量验收规范GB50205-20015建筑工程施工质量验收统一标准GB50300-20132、工程概况2.1、 总体概况*国际酒店位于*市主城区东北方向s314省道阳关大道路段南侧。工程由6栋互相独立的建筑组成，1#、2#、3#楼为酒店，4#楼为康体中心，5#楼为能源中心，6#楼为职工宿舍。设计使用年限50年，6栋建筑基础类型全部为独立基础；结构类型除5#楼为混凝土框架外其他建筑均为钢结构框架；地基基础设计等级为乙级；建筑结构安全等级为二级；耐火等级2#、3#楼为一级，其余地上二级，地下一级；抗震等级：地上构件一般为四级，部分关键构件为三级，地下一
5、层同地上一层。总用地面积780389.1疔，总建筑面积104754.8m2o名目内容工程名称*国际酒店工程地点*主城区东北方向监理单位设计单位勘察单位总包单位*国际酒店建筑分区示意图2.2、 钢筋桁架楼承板概况本工程2#、3#、4#以及6#楼楼面采用钢筋桁架模板组合楼板,楼承板主要分布于二层、闷顶层等。钢筋桁架模板组合楼板，是将钢筋在工厂加工成三角形钢筋桁架,并与底模连接成一体，形成组合楼板，底模采用镀锌钢板，楼承板与钢梁通过栓钉焊接连接，与钢柱通过角钢连接。底模一般仅作为施工阶段模板，使用阶段不承受荷载。本工程钢筋桁架楼承板大样图如下图所示。钢筋桁架楼承板大样图钢筋桁架楼承板，它性能上具有钢
6、筋桁架楼承板组合或非组合楼板的施工速度快的优势，又具有现浇整体楼板刚度大，抗震性能好的优点，施工上有使现场绑扎工作量减少60%70%,可进一步缩短工期，栓钉焊接质量更容易保证的优势。钢筋桁架楼承板钢筋桁架楼承板效果图钢筋桁架楼承板型号统计如下:钢筋桁架楼承板型号表版型桁架高度（mm）对应楼板厚度（mm）上弦、腹杆、下弦钢筋直径（mm）施工阶段最大无支撑跨度简支板连续板TD3-707010010,4.5,82.5m3.OmTD3-808011010,4.5,82.7m3.OmTD3-909012010,4.5,82.9m3.2mTD4-909012010,4.5,103.Im3.4mTD6-90
7、9012012,5,103.3m4.2m上、下弦钢筋一般采用热轧钢筋HRB400级，腹杆采用冷轧光圆钢筋550,底模板屈服强度不低于260Nmm2,镀锌层两面总计不小于120gmm2,当板跨超过楼承板施工阶段最大无支撑跨度时需混凝土浇筑单位在跨中架设一道临时支撑。2.3、节点处理柱边节点垂直钢角桁架方向懒封边林垂直主筋方向板边节点（一）（用于板悬挑长度250VaW7ht,ht为桁架高度）m*,4ju*公端化ff2010ft81500篦京 _2820C 垂直懒懒方向懒封边林沿主筋方向板边节点（用于板悬挑长度aW7ht,ht为桁架高度）高差大于IoOrnnI小于300mm时做法（主筋与梁垂直节点）
8、B/2高差大于IoOmnI小于30Omnl时做法（主筋与梁平行节点）1.6LO且不小于平面用尺寸B/2板岸82008200IUlT8200支座蹦懒t=10mm通长板t=8mmM 1000糠/ t=8mm/1000高差不大于100mnI时做法（主筋与梁垂直）3、钢筋桁架楼承板施工钢筋桁架楼承板主要分布于二层及闷顶层，待该楼层钢梁铺设完毕并形成稳定结构即可铺设楼承板。3.1、 钢筋桁架楼承板的运输与存放每捆板沿板宽度方向上、下用两道角钢横枕，角钢两端钻孔把两端有螺纹的圆钢插入，用螺帽拧紧，再在两道角钢中间加设两道木枕,用封口条封口。生产商、施工方应共同拟订详细的运输计划，保证施工现场供货及时。钢筋
9、桁架楼承板水平叠放，绑扎成捆，捆与捆之间垫枕木，叠放高度不宜超过三捆。钢筋桁架楼承板的搬入地点与存放计划应根据现场的起重设备、进场路线、质量检查以及露天存放等因素来拟订。装载钢筋桁架楼承板的车辆到达施工现场后，运输负责人与现场负责人进行交接。经检验合格的钢筋桁架楼承板，沿事先拟订的进场路线，按安装位置以及安装顺序存放，并有明确的标记。3.2、 二次转运本工程由于工期紧，场地面积较小，楼承板进场后全部先堆放在指定位置，使用时需要通过二次转运至塔吊吊装范围内。二次转运要求在原包装的基础上增加至少一道角钢模枕，至少一道要枕，确保二次转运时包装稳固。使用机械：25t汽车吊两台，平板车两辆。3.3、 施
10、工准备3.3.1、 施工机具准备序号名称规格型号单位数量备注1等离子切割机LG40台62空气压缩机Z-O12/8台63栓焊机EL0T0D3002台64点焊机BX1-315台65手工钻JlZ-FC-IO把86五齿切割机47角正磨机台43.3.2、 施工前准备为配合安装作业顺序，钢筋桁架楼承板铺设前应具备以下条件:1、隅撑及钢筋桁架楼承板下的支撑角钢安装完成。2、钢筋桁架楼承板构件进场并验收合格。3、放设钢筋桁架楼承板铺设的基准线。4、钢筋桁架楼承板的拉钩变形处用自制的矫正器械进行矫正。施工前对照图纸检查楼承板尺寸、钢筋桁架构造尺寸等是否符合满足设计要求。钢筋桁架楼承板宽度、长度必须满足下表规定:
11、钢筋桁架楼承板的长度宽度允许偏差长度允许偏差5.Om4mm3mm5.Om4mm桁架构造尺寸允许偏差必须满足下表规定:对应尺寸允许偏差钢筋桁架高度3mm钢筋桁架间距IOmm桁架节点间距3mm3.3.3、外观质量的检查部位内容钢筋桁架a：焊点处熔化金属应均匀。b：每件成品的焊点脱落、漏焊数量不得超过焊点总数的4%,且相相临的两焊点不得有漏焊或脱落。C：焊点应无裂纹、多孔性缺陷及明显的烧伤现象。钢筋桁架与底模的焊接每件成品焊点的烧穿数量不得超过焊点总数的20%o3.3.4、施工放线根据钢梁的中心线弹出钢筋桁架楼承板控制线。在连续多跨的楼承板面弹出栓钉位置线。放线示意图3.4.1、施工总体工艺流程施工
12、总体工艺流程3.4.2、施工步骤及流程散板、铺设吊运变形处修整并扣边点焊固定4、栓钉施工4.1、 栓钉焊接技术栓钉焊接应根据钢筋桁架楼承板铺设进度及时跟进进行施焊，钢筋桁架楼承板铺设固定完毕后，开始进行栓钉的焊接。主要采用带有自动控制焊接时间的专用焊接设备一一栓焊机，在极短的时间（0.31.2秒）内，通过大电流（穿透焊1000-1400A,普通焊LOo160OA）直接将栓钉全面积焊到工件上。其栓钉全面积焊接，接头效率高，焊接质量可靠，施工技术简单。1、栓钉焊接分两种：第一是普通焊一-是将栓钉直接焊在工件上;其焊接过程为：引弧一一焊接。第二是穿透焊-栓钉引弧后先穿透一定厚度(0.75-1.2mm)的钢筋桁架楼承板，然后再与钢梁(构件)熔成一体。其焊接过程为：引弧一一熔穿薄钢板一一焊接。2、栓钉焊的工艺流程栓钉的电弧焊接是在瓷环的保护下进行的，它要求栓焊在极短的时间内引弧、焊接、成型。其工艺流程如下:拴钉焊接工艺参数试验工艺评定栓钉焊接施工准备现场栓钉、逐环检查1受潮烘干栓钉机检查焊枪检查：1、焊枪筒移动平滑2、绝缘良好3、电源线、控制线良好外观检查（不合格）机械强度试验调整工艺参数确定工艺参数及栓钉材料钢筋桁架楼承板清理防线调节焊机及焊枪参数栓钉焊接焊后外观检查工序交接
