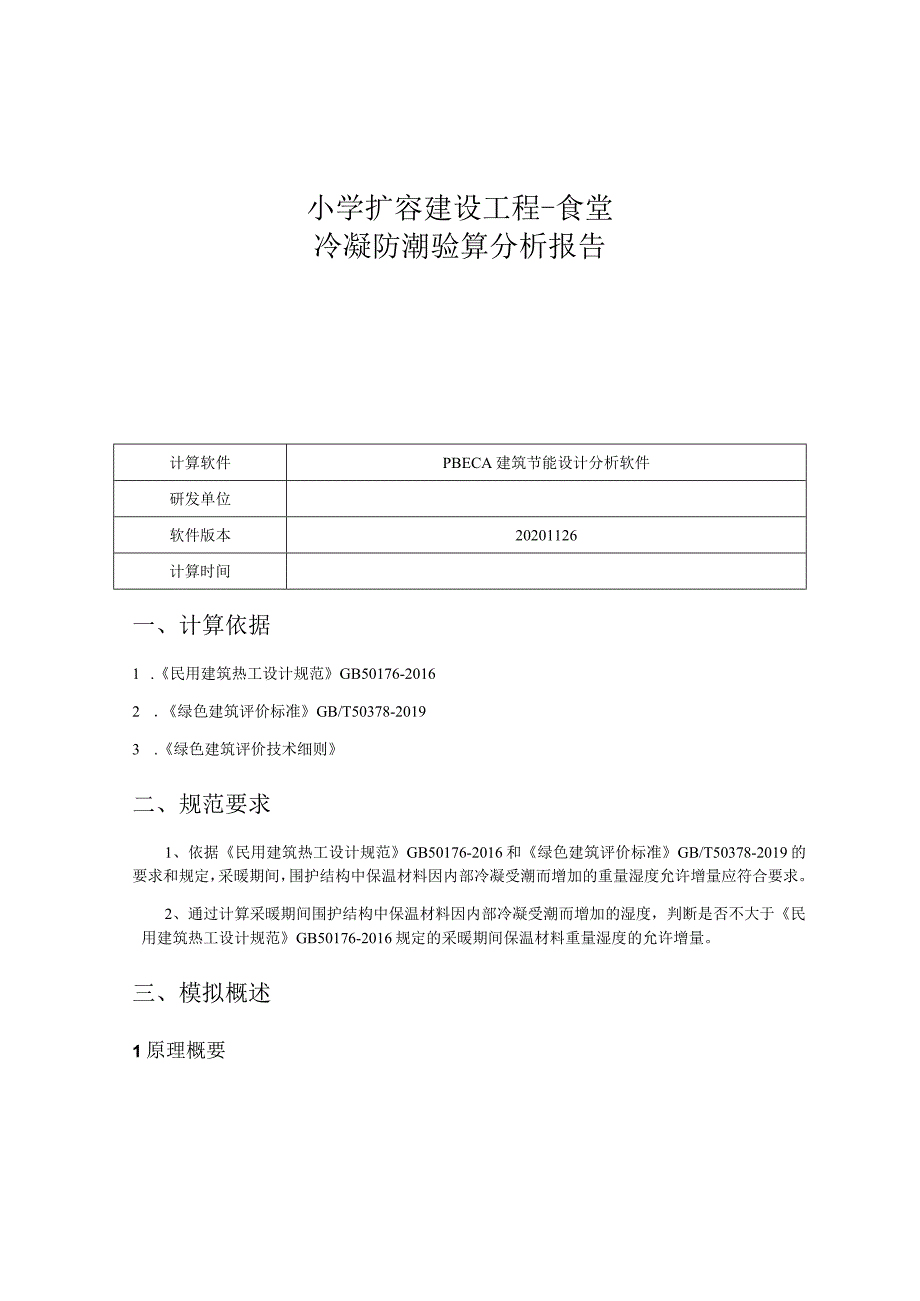

1、小学扩容建设工程-食堂冷凝防潮验算分析报告计算软件PBECA建筑节能设计分析软件研发单位软件版本20201126计算时间一、计算依据1 .民用建筑热工设计规范GB50176-20162 .绿色建筑评价标准GB/T50378-20193 .绿色建筑评价技术细则二、规范要求1、依据民用建筑热工设计规范GB50176-2016和绿色建筑评价标准GB/T50378-2019的要求和规定，采暖期间，围护结构中保温材料因内部冷凝受潮而增加的重量湿度允许增量应符合要求。2、通过计算采暖期间围护结构中保温材料因内部冷凝受潮而增加的湿度，判断是否不大于民用建筑热工设计规范GB50176-2016规定的采暖期间保
2、温材料重量湿度的允许增量。三、模拟概述1原理概要根据民用建筑热工设计规范GB50176-2016第7.1.4条，当围护结构内部可能发生冷凝时，冷凝计算界面内侧所需的蒸汽渗透阻应按式(3.2-1)计算：Pl-PscIoP。如A。IRF24ZHoe则推导:24Z(y=式中：w采暖期间保温材料重量湿度的允许增量限值()；HOi-冷凝计算界面内侧实际的蒸汽渗透阻(nhPa/g)：Hoe冷凝计算界面至围护结构外表面之间的蒸汽渗透阻(hPa/g)；Pi-室内空气水蒸气分压力(Pa),根据室内计算温度和相对湿度确定；Pe室外空气水蒸气分压力(Pa),根据本规范附录三附表3.1查得的采暖期室外平均温度和平均相

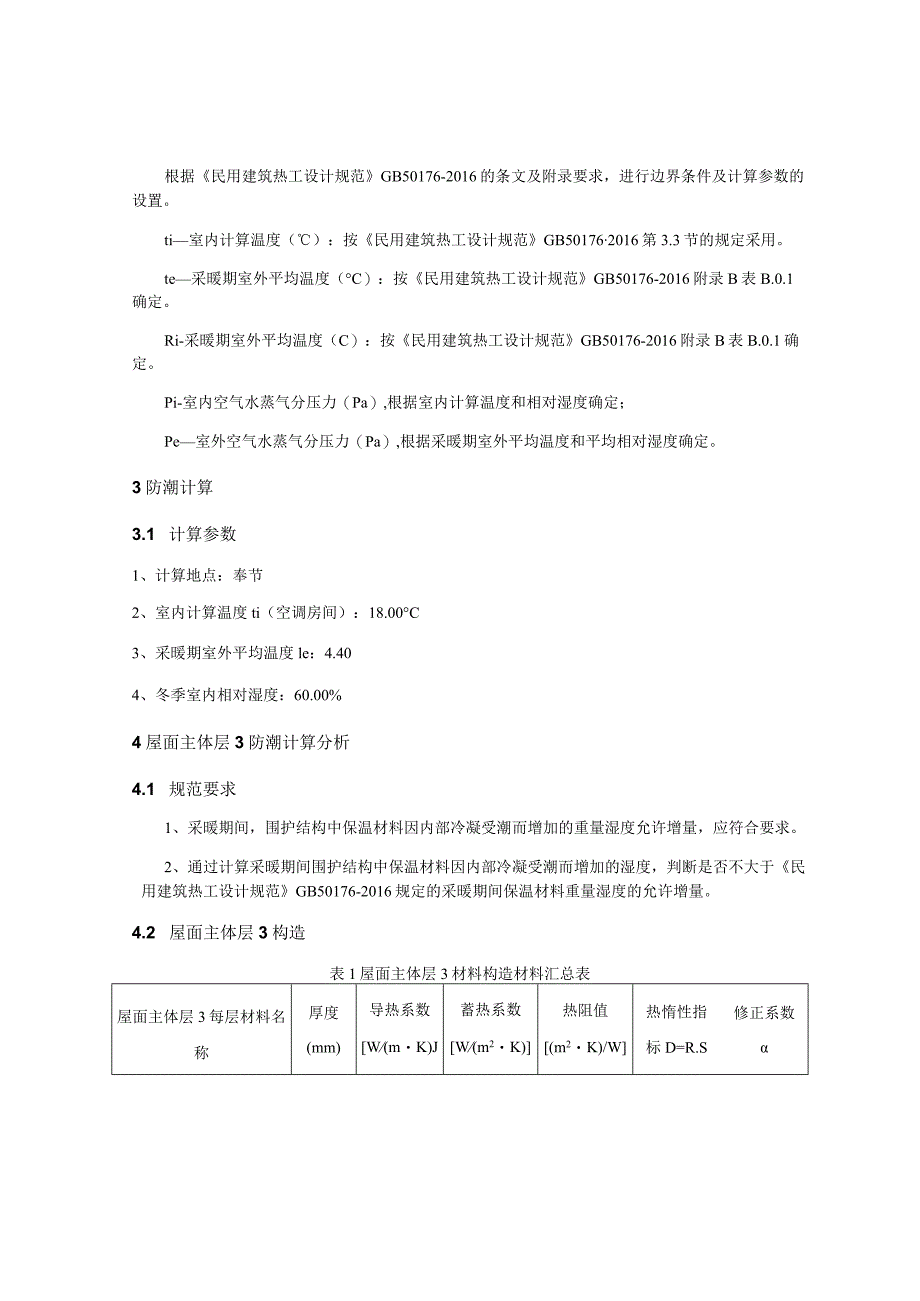

3、对温度确定；Psc-冷凝计算界面处与界面温度对应的饱和水蒸气分压力(Pa)；Z采暖期天数，应符合本规范附录三附表3.1的规定；PO保温材料的干密度(kgm3);Qi保温材料厚度(m)。根据民用建筑热工设计规范GB50176-2016的条文及附录要求，进行边界条件及计算参数的设置。ti室内计算温度（）：按民用建筑热工设计规范GB501762016第3.3节的规定采用。te采暖期室外平均温度（C）：按民用建筑热工设计规范GB50176-2016附录B表B.0.1确定。Ri-采暖期室外平均温度（C）：按民用建筑热工设计规范GB50176-2016附录B表B.0.1确定。Pi-室内空气水蒸气分压力（P
4、a）,根据室内计算温度和相对湿度确定；Pe室外空气水蒸气分压力（Pa）,根据采暖期室外平均温度和平均相对湿度确定。3防潮计算3.1 计算参数1、计算地点：奉节2、室内计算温度ti（空调房间）：18.00C3、采暖期室外平均温度le：4.404、冬季室内相对湿度：60.00%4屋面主体层3防潮计算分析4.1 规范要求1、采暖期间，围护结构中保温材料因内部冷凝受潮而增加的重量湿度允许增量，应符合要求。2、通过计算采暖期间围护结构中保温材料因内部冷凝受潮而增加的湿度，判断是否不大于民用建筑热工设计规范GB50176-2016规定的采暖期间保温材料重量湿度的允许增量。4.2 屋面主体层3构造表1屋面主
5、体层3材料构造材料汇总表屋面主体层3每层材料名称厚度(mm)导热系数W(mK)J蓄热系数W(m2K)热阻值(m2K)/W热惰性指标D=R.S修正系数碎石、卵石混凝土230040.01.51015.3600.0260.411.00水泥砂浆20.00.93011.3700.0220.241.00难燃型挤塑聚苯板40.00.0300.2701.1110.301.00SBS改性沥青防水卷材4.00.2309.3700.0170.161.00水泥砂浆20.00.93011.3700.0220.241.00页岩陶粒混凝土130030.00.6308.1600.0320.261.00钢筋混凝土120.01.
6、74017.2000.0691.191.00屋面主体层3各层之和274.01.302.80屋面主体层3热阻Ro=Ri+R+Re=1.45(m2-K)WRi=0.11(m2*K)/W;Re=0.04(m2K)W屋面主体层3传热系数K=lRo=0.69W(m2K)太阳辐射吸收系数P=0.70冷凝计算界面至围护结构内表面之间的热阻Roi1.254.3 冷凝计算界面温度冷凝计算界面温度可按下式计算:=ti-tRi+RC1D7JKo式中：Qc冷凝计算界面温度（C）H-室内计算温度（C）：按民用建筑热工设计规范GB50176-2016第3.3节的规定采用。te采暖期室外平均温度（C）：按民用建筑热工设计规
7、范GB501762016附录B表B.0.1确定。Ro围护结构传热阻(m?K/W)Ri内表面换热阻(m?K/W)Roi冷凝计算界面至围护结构内表面之间的热阻(m?-K/W)。将表中各参数值带入上述公式中，本项目冷凝计算界面温度为：Qc=18-(18-(4.40)/1.45)*(0.115+1.25)=5.184.4 围护结构内部冷凝受潮验算围护结构内部冷凝受潮检验可按下式进行验算：24Z(切二PsjPeHg式中：w采暧期间保温材料重量湿度的允许增量限值(%)；Hoi冷凝计算界面内侧实际的蒸汽渗透阻(m2hPa/g)：Hoe冷凝计算界面至围护结构外表面之间的蒸汽渗透阻(nhPa/g)；Pi室内空气
8、水蒸气分压力(Pa),根据室内计算温度和相对湿度确定；Pe室外空气水蒸气分压力(Pa),根据本规范附录三附表3.1查得的采暖期室外平均温度和平均相对温度确定；PSC-冷凝计算界面处与界面温度对应的饱和水蒸气分压力(Pa)；Z采暖期天数，应符合本规范附录三附表3.1的规定；Qi保温材料厚度(m)0将表中各参数值带入上述公式中，本项目围护结构内部冷凝受潮增量为：w=(24*34*(1252.30-535.68)/11556.66-(535.68-507.29)/3305.32)/(10*35.00*40.00/1000)=3.114.5 结论围护结构变量名）保温材料计算结果增量限值结论屋面主体层3
9、w采暖期间保温材料重量湿度的允许增量值（）;难燃型挤塑聚苯板3.114.00满足5填充墙2防潮计算分析5.1 规范要求1、采暖期间，围护结构中保温材料因内部冷凝受潮而增加的重量湿度允许增量，应符合要求。2、通过计算采暖期间围护结构中保温材料因内部冷凝受潮而增加的湿度，判断是否不大于民用建筑热工设计规范GB50176-2016规定的采暖期间保温材料重量湿度的允许增量。5.2 填充墙2构造表2填充墙2材料构造材料汇总表填充墙2每层材料名称厚度(mm)导热系数W(m-K)蓄热系数W(m2-K)热阻值(m2K)/W热惰性指标D=R.S修正系数水泥砂浆5.00.93011.3700.0050.061.0
10、0增强型改性发泡水泥保温板A型45.00.0550.9000.6550.591.25水泥砂浆20.00.93011.3700.0220.241.00蒸压加气混凝土砌块626725（外墙灰缝3mm）200.00.2803.4900.7142.491.00水泥砂浆20.00.93011.3700.0220.241.00填充墙2各层之和290.01.423.63填充墙2热阻Ro=Ri+R+Re=1.57(m2K)WJRi=0.11(m2*K)WJ;Re=O04(nK)WJ填充墙2传热系数K=lRo=0.64W(m2K)太阳辐射吸收系数P=0.70冷凝计算界面至围护结构内表面之间的热阻Roi1.415
11、.3 冷凝计算界面温度冷凝计算界面温度可按下式计算：=ti-t-(Ri+Rj)CID7o，JKo式中：QC冷凝计算界面温度CC)Ii-室内计算温度(C)：按民用建筑热工设计规范GB50176-2016第3.3节的规定采用。te采暖期室外平均温度()：按民用建筑热工设计规范GB50176-2016附录B表B.0.1确定。RO_围护结构传热阻(111?K/W)Ri内表面换热阻(m?K/W)Roi冷凝计算界面至围护结构内表面之间的热阻(m?K/W)。将表中各参数值带入上述公式中，本项目冷凝计算界面温度为：Qc=18-(18-(4.40)/1.57)*(0.115+1.41)=4.755.4 围护结构
12、内部冷凝受潮验算围护结构内部冷凝受潮检验可按下式进行验算:24Z(P厂AcP-Ps.c ey=Ho.iHoeIogA式中：w采暖期间保温材料重量湿度的允许增量限值()；Hoi-冷凝计算界面内侧实际的蒸汽渗透阻(nhPa/g)：Hoe冷凝计算界面至围护结构外表面之间的蒸汽渗透阻(n?hPa/g)；Pi-室内空气水蒸勺分压力(Pa),根据室内计算温度和相对湿度确定；Pe室外空气水蒸气分压力(Pa),根据本规范附录三附表3.1查得的采暖期室外平均温度和平均相对温度确定；PSC一冷凝计算界面处与界面温度对应的饱和水蒸气分压力(Pa)；Z采暖期天数，应符合本规范附录三附表3.1的规定；Qi保温材料厚度(
13、m)。将表中各参数值带入上述公式中，本项目围护结构内部冷凝受潮增量为：lwj=(24*34*(1252.30-519.89)/16638.89-(519.89-507.29)/238.10)/(10*180.00*45.00/1000)=-0.095.5结论围护结构变量名)保温材料计算结果增量限值结论填充墙2w采暖期间保温材料重量湿度的允许增量值(%)；增强型改性发泡水泥保温板A型-0.094.00满足四、结果汇总1屋顶汇总表3冷凝防潮验算汇总表围护结构变量名)保温材料计算结果增量限值结论屋面主体层3w采暖期间保温材料重量湿度的允许增量值(%);难燃型挤塑聚苯板3.114.00满足2外墙汇总表4冷凝防潮验算汇总表围护结构变量名)保温材料计算结果增量限值结论填充墙2w采暖期间保温材料重量湿度的允许增量值(%);增强型改性发泡水泥保温板A型-0.094.00满足
