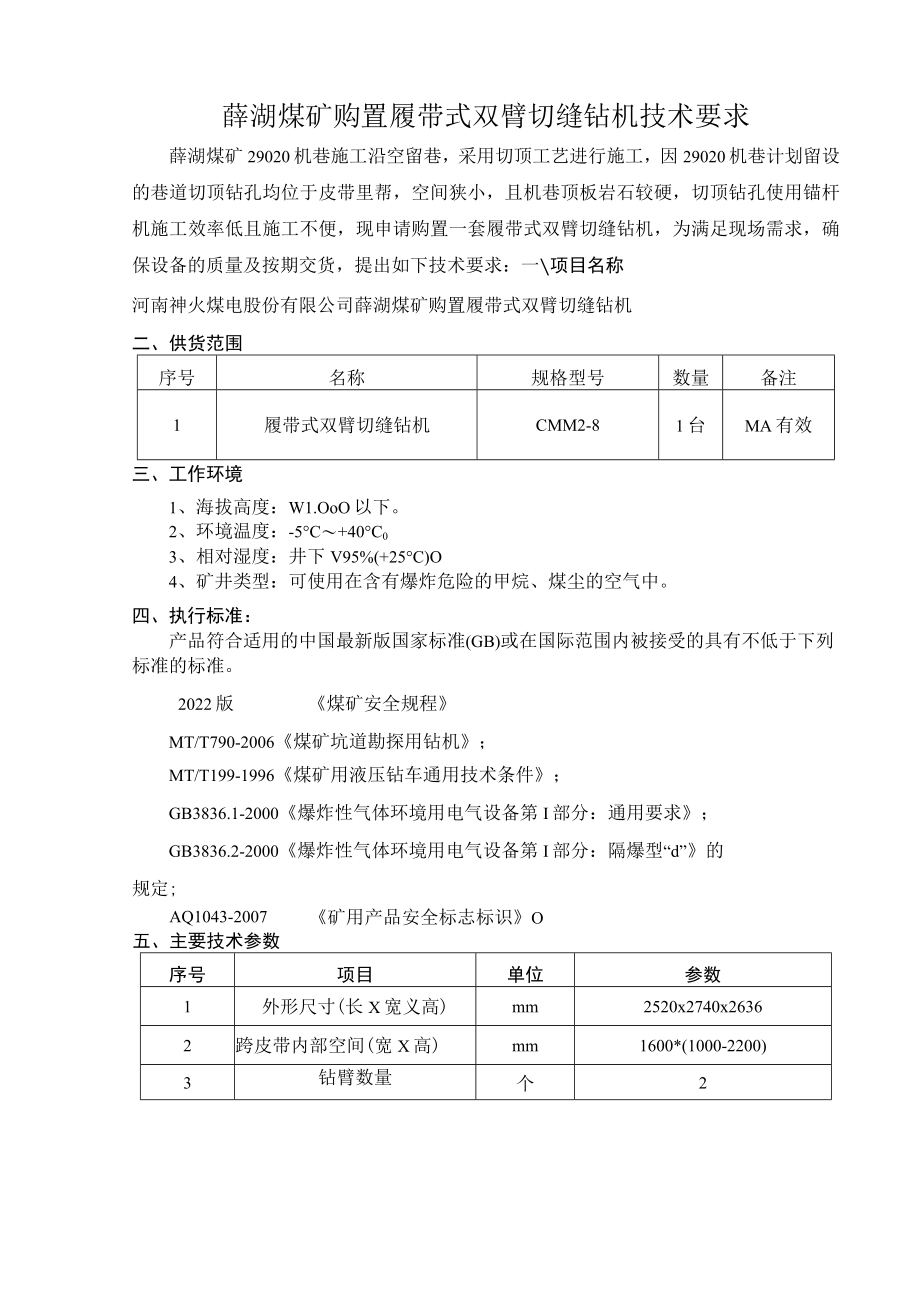

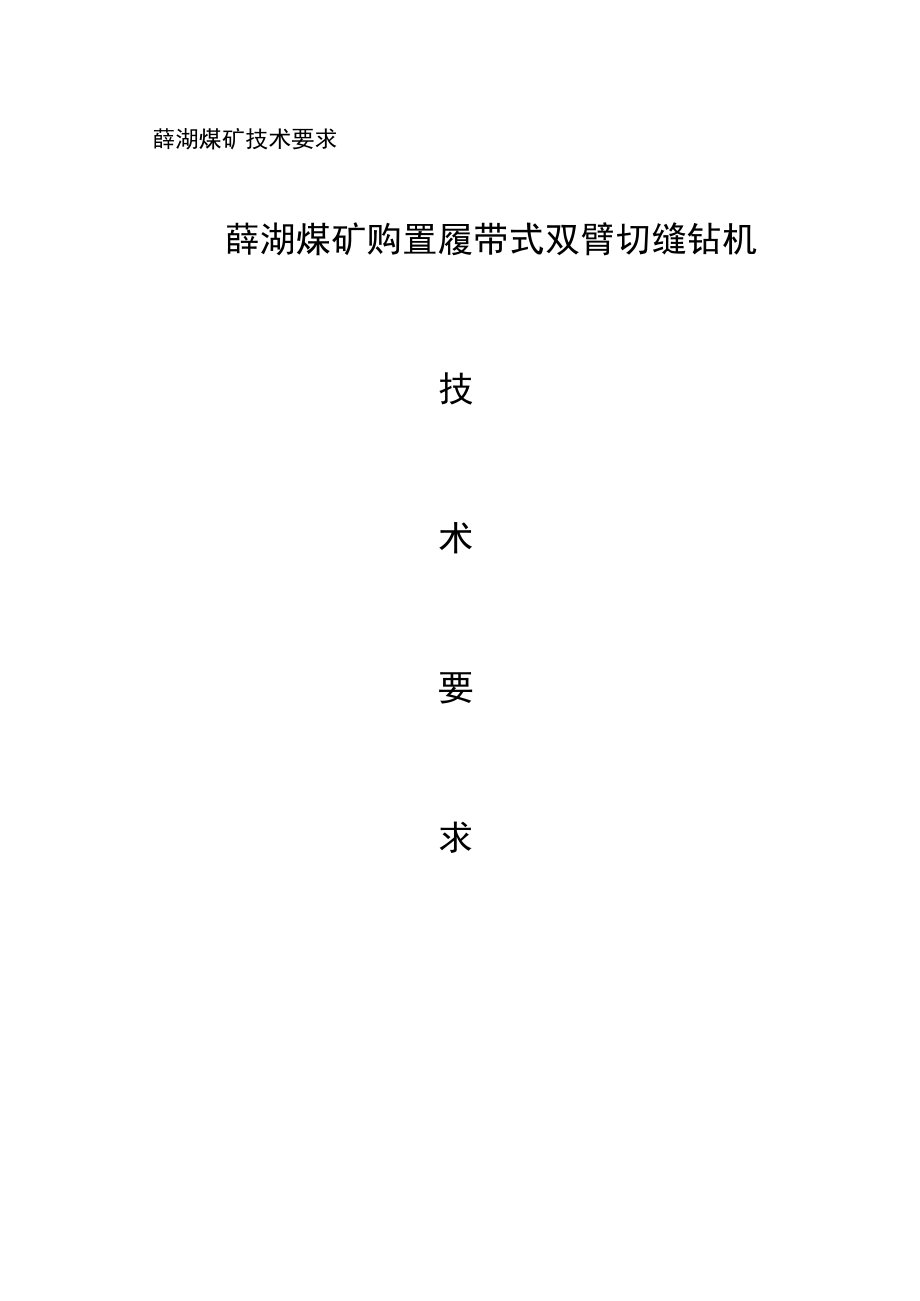

1、薛湖煤矿技术要求薛湖煤矿购置履带式双臂切缝钻机技术要求河南神火煤电股份有限公司薛湖煤矿薛湖煤矿购置履带式双臂切缝钻机技术要求薛湖煤矿29020机巷施工沿空留巷,采用切顶工艺进行施工,因29020机巷计划留设的巷道切顶钻孔均位于皮带里帮,空间狭小,且机巷顶板岩石较硬,切顶钻孔使用锚杆机施工效率低且施工不便,现申请购置一套履带式双臂切缝钻机,为满足现场需求,确保设备的质量及按期交货,提出如下技术要求:一项目名称河南神火煤电股份有限公司薛湖煤矿购置履带式双臂切缝钻机二、供货范围序号名称规格型号数量备注1履带式双臂切缝钻机CMM2-81台MA有效三、工作环境1、海拔高度:W1.OoO以下。2、环境温度

2、:-5C+40C03、相对湿度:井下V95%(+25C)O4、矿井类型:可使用在含有爆炸危险的甲烷、煤尘的空气中。四、执行标准:产品符合适用的中国最新版国家标准(GB)或在国际范围内被接受的具有不低于下列标准的标准。2022版煤矿安全规程MT/T790-2006煤矿坑道勘探用钻机;MT/T199-1996煤矿用液压钻车通用技术条件;GB3836.1-2000爆炸性气体环境用电气设备第I部分:通用要求;GB3836.2-2000爆炸性气体环境用电气设备第I部分:隔爆型“d”的规定;AQ1043-2007矿用产品安全标志标识O五、主要技术参数序号项目单位参数1外形尺寸(长X宽义高)mm2520x2

3、740x26362跨皮带内部空间(宽X高)mm1600*(1000-2200)3钻臂数量个24适应巷道高度m3.2-45钻头直径mm42-中606钻孔深度m2187钻杆长度m1.47冲洗水压力MPa1.5-28适应钎具mm339钻臂中心距mm240010接地比压MPa0.1211额定工作压力MPa1812额定转距Nm30013额定转速r/min46014推进行程mm107015钻臂沿机体侧向行程mm69016钻臂沿机体侧向摆角()3017行走速度m/min01018爬坡能力(0)2019履带板宽度mm23020电动机额定功率kW4521额定电压V660/114022额定转速r/min14702

4、3油泵工作压力MPa2224排量m1./r14525供水装置额定压力Mpa1.5-226额定流量1./min40六、主要技术要求:1、设备能满足用于有胶带输送机的巷道内,骑跨于皮带机两侧,且满足“煤矿切顶卸压沿空成巷无煤柱开采技术”工艺施工要求,用于预裂切顶爆破孔的施工。2、钻机机身两部钻机可独立旋转,能够满足钻孔轴线与铅垂线夹角的要求;当液压钻车处于斜坡上时,通过摆动机构对钻机的调整,可满足所有钻孔平行度的要求,避免出现交叉孔、钻孔轴线与铅垂线夹角不符合要求等原因造成顶板垮落不充分。3、由于钻机所要跨越的皮带高度随底板有起伏,现场测量皮带距底板高度在1米至2.2米之间,要求钻机跨皮带上方机身

5、能够升降且满足现场使用。4、由于钻机所服务的工作面供液方式为远距离供液,在皮带上方有垂直吊挂3根远程供液管路,会对钻机的挪运及打孔造成一定的影响,要求厂家在中标后,及时派专业技术人员到现场实地测量、设计钻机机身形状,要求钻机能够满足现场使用。5、钻机机身两部锚杆钻机可独立或同步作业,且钻机配备大扭矩马达,能够提高钻孔效率;6、钻机配备钻杆夹持机构、钻机支顶装置,能够方便钻杆的装卸及钻杆的导向,降低工人的劳动强度且成孔质量较好,易于装入爆破聚能管。7、钻机采用履带行走装置,钻机和泵站及操作台集成一起。8、所有纳入煤矿矿用产品安全标志管理的设备,必须提供其煤矿矿用产品安全标志证书,整机需有煤安标志

6、证书、设备合格证,且涉及井下防爆电气设备的,供应商须提供防爆电气设备的煤安证、防爆合格证,以上要求的证书均要在有效期内。9、厂家所配置的液压马达、液压泵、多路阀等相关部件需为国外知名厂家生产(如:力土乐、丹佛斯、伊顿等国际知名品牌)。10、油箱盖密封具备防水效果,放油口采用球阀控制,冷却器进水端加流量调节阀。11、所有轴承采用进口SKF或FAG轴承。12、钻机上的主要部位连接螺栓采用10.9级及以上高强度螺栓。13、油管布置要求集中布置,长度合适,有螺旋护套保护且在摩擦或暴露部位应加装防护套或防护罩。七、其他要求:1、安装、调试阶段,出卖人需派服务人员到现场指导安装、调试、技术培训I,保证操作

7、人员能够独立、熟练操作,并能排除设备运行中的一般故障。2、卖方负责技术培训,培训内容包括:设备结构及维护、设备控制及操作,培训方式要求理论培训及现场实操培训,通过培训,使用人的技术人员能掌握有关操作、维修技能,能够及时处理各种故障。3、设备出厂时,应进行合理包装,保证设备的外观和结构不受损坏,保护设备的性能及其使用价值。设备的包装能极大限度的满足装卸、运输、搬运等安全方面的需要,以保证设备完好如初的运送到买方指定地点。4、提供长期优质的售后服务及零配件供应。5、设备整机质保期一年,非人为原因造成零部件损坏,免费提供维修或更换。6、交货时,提供设备说明书、图册各5套,提供设备的煤安证、防爆证、产品合格证等有关资料3套。7、交货日期在合同签订之后90天内,交货地点:薛湖煤矿,产品由供方运输到位。8、因产品质量问题或交货期拖延,技术性能达不到要求,影响薛湖煤矿生产或其他影响的,责任损失有卖方承担。9、钻车出厂时给与配备100根钻杆、30个钻头,并按照钻机使用说明书的要求配备3%的随机配件(附配件明细及价格)、随机工具等。10、其它上述未提及的,双方协商解决。审批意见:薛湖煤矿:机电部:公司领导:
