《技能培训资料：不锈钢焊接时背面保护方法.docx》由会员分享，可在线阅读，更多相关《技能培训资料：不锈钢焊接时背面保护方法.docx（4页珍藏版）》请在第壹文秘上搜索。

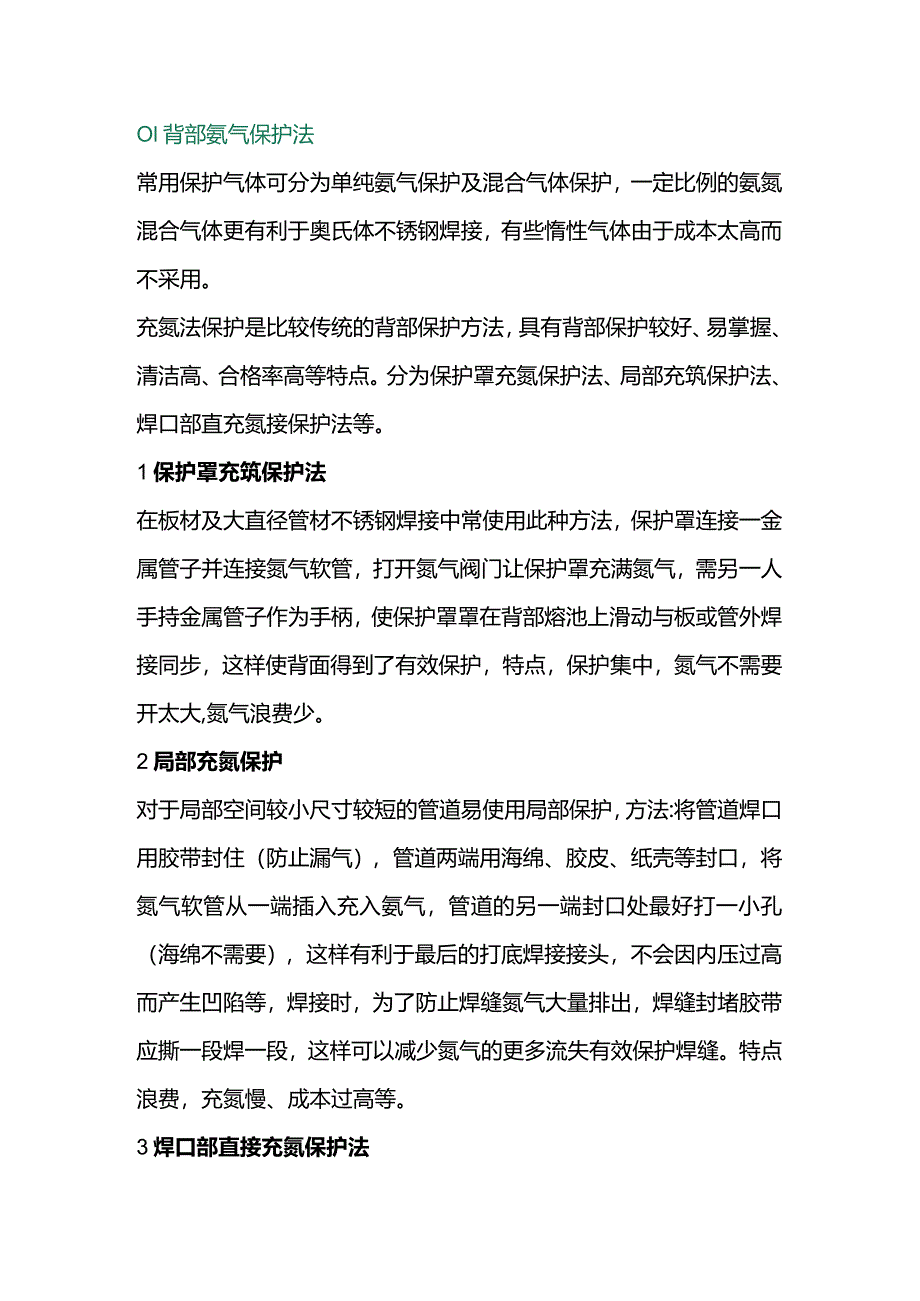

1、Ol背部氨气保护法常用保护气体可分为单纯氨气保护及混合气体保护，一定比例的氨氮混合气体更有利于奥氏体不锈钢焊接，有些惰性气体由于成本太高而不采用。充氮法保护是比较传统的背部保护方法，具有背部保护较好、易掌握、清洁高、合格率高等特点。分为保护罩充氮保护法、局部充筑保护法、焊口部直充氮接保护法等。1保护罩充筑保护法在板材及大直径管材不锈钢焊接中常使用此种方法，保护罩连接一金属管子并连接氮气软管，打开氮气阀门让保护罩充满氮气，需另一人手持金属管子作为手柄，使保护罩罩在背部熔池上滑动与板或管外焊接同步，这样使背面得到了有效保护，特点，保护集中，氮气不需要开太大,氮气浪费少。2局部充氮保护对于局部空间较

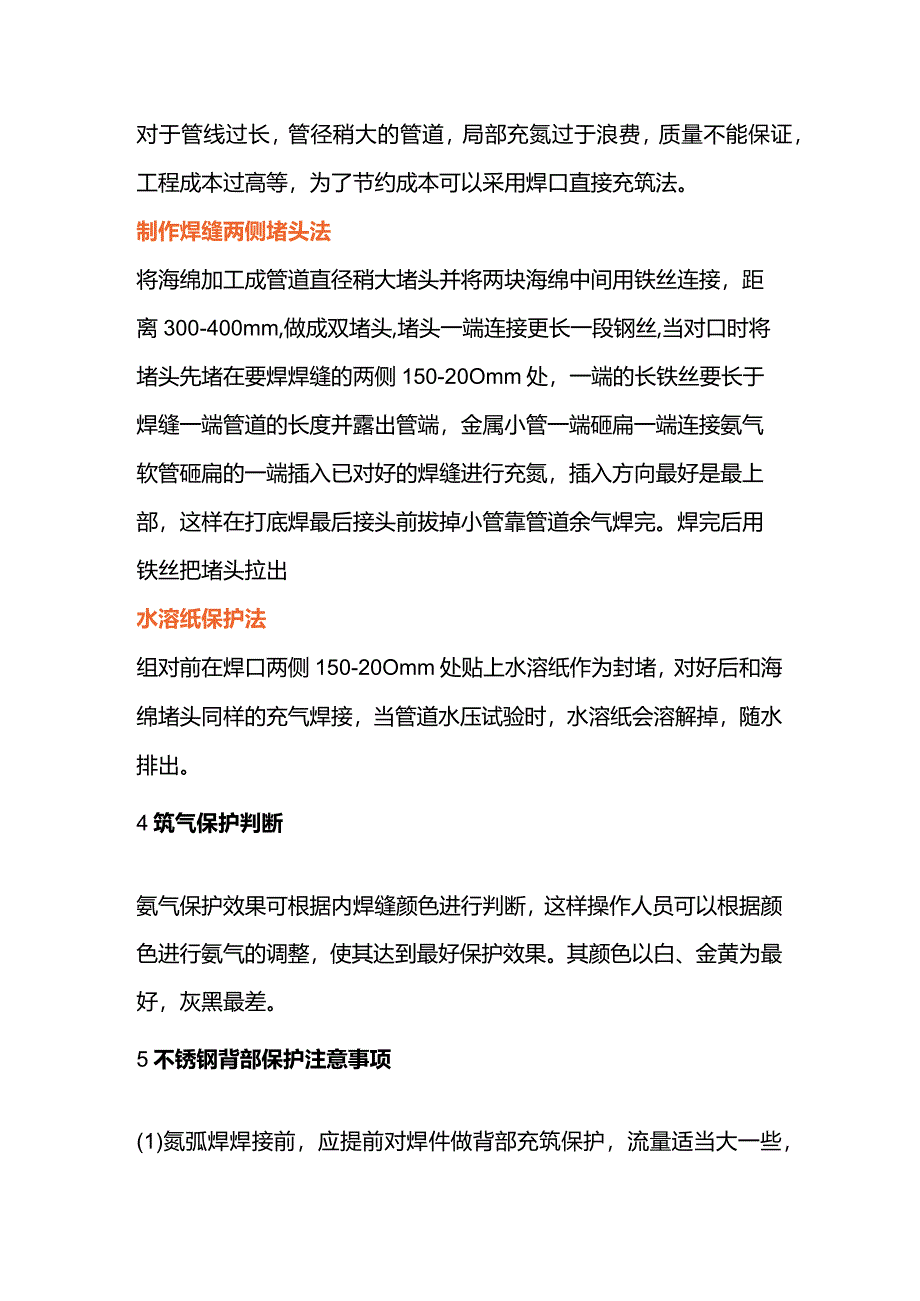

2、小尺寸较短的管道易使用局部保护，方法:将管道焊口用胶带封住（防止漏气），管道两端用海绵、胶皮、纸壳等封口，将氮气软管从一端插入充入氨气，管道的另一端封口处最好打一小孔（海绵不需要），这样有利于最后的打底焊接接头，不会因内压过高而产生凹陷等，焊接时，为了防止焊缝氮气大量排出，焊缝封堵胶带应撕一段焊一段，这样可以减少氮气的更多流失有效保护焊缝。特点浪费，充氮慢、成本过高等。3焊口部直接充氮保护法对于管线过长，管径稍大的管道，局部充氮过于浪费，质量不能保证，工程成本过高等，为了节约成本可以采用焊口直接充筑法。制作焊缝两侧堵头法将海绵加工成管道直径稍大堵头并将两块海绵中间用铁丝连接，距离300-400
3、mm,做成双堵头,堵头一端连接更长一段钢丝,当对口时将堵头先堵在要焊焊缝的两侧150-20Omm处，一端的长铁丝要长于焊缝一端管道的长度并露出管端，金属小管一端砸扁一端连接氨气软管砸扁的一端插入已对好的焊缝进行充氮，插入方向最好是最上部，这样在打底焊最后接头前拔掉小管靠管道余气焊完。焊完后用铁丝把堵头拉出水溶纸保护法组对前在焊口两侧150-20Omm处贴上水溶纸作为封堵，对好后和海绵堵头同样的充气焊接，当管道水压试验时，水溶纸会溶解掉，随水排出。4筑气保护判断氨气保护效果可根据内焊缝颜色进行判断，这样操作人员可以根据颜色进行氨气的调整，使其达到最好保护效果。其颜色以白、金黄为最好，灰黑最差。5

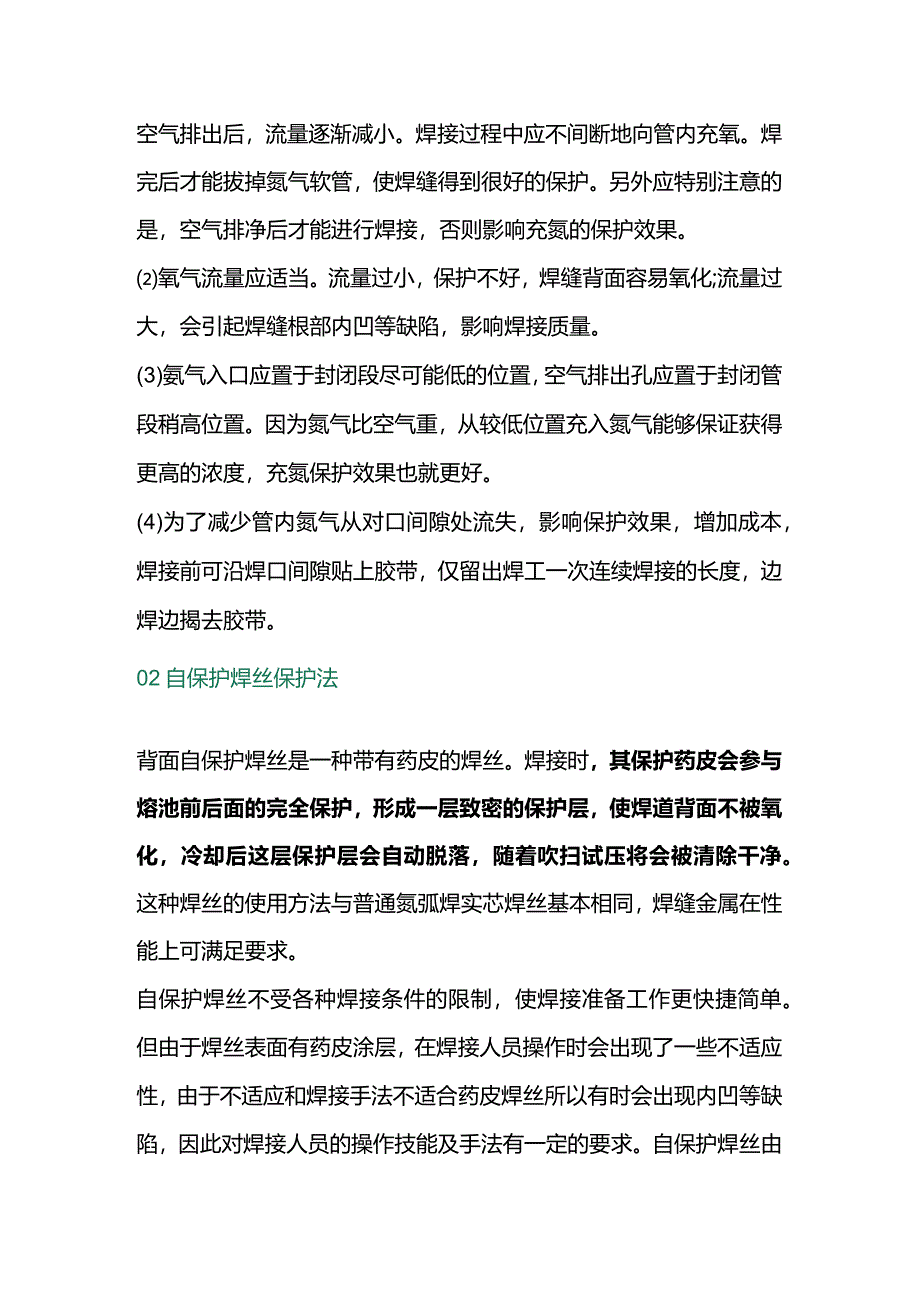

4、不锈钢背部保护注意事项(1)氮弧焊焊接前，应提前对焊件做背部充筑保护，流量适当大一些，空气排出后，流量逐渐减小。焊接过程中应不间断地向管内充氧。焊完后才能拔掉氮气软管，使焊缝得到很好的保护。另外应特别注意的是，空气排净后才能进行焊接，否则影响充氮的保护效果。氧气流量应适当。流量过小，保护不好，焊缝背面容易氧化;流量过大，会引起焊缝根部内凹等缺陷，影响焊接质量。(3)氨气入口应置于封闭段尽可能低的位置，空气排出孔应置于封闭管段稍高位置。因为氮气比空气重，从较低位置充入氮气能够保证获得更高的浓度，充氮保护效果也就更好。(4)为了减少管内氮气从对口间隙处流失，影响保护效果，增加成本，焊接前可沿焊口间
5、隙贴上胶带，仅留出焊工一次连续焊接的长度，边焊边揭去胶带。02自保护焊丝保护法背面自保护焊丝是一种带有药皮的焊丝。焊接时，其保护药皮会参与熔池前后面的完全保护，形成一层致密的保护层，使焊道背面不被氧化，冷却后这层保护层会自动脱落，随着吹扫试压将会被清除干净。这种焊丝的使用方法与普通氮弧焊实芯焊丝基本相同，焊缝金属在性能上可满足要求。自保护焊丝不受各种焊接条件的限制，使焊接准备工作更快捷简单。但由于焊丝表面有药皮涂层，在焊接人员操作时会出现了一些不适应性，由于不适应和焊接手法不适合药皮焊丝所以有时会出现内凹等缺陷，因此对焊接人员的操作技能及手法有一定的要求。自保护焊丝由于成本高最好用于打底。另外，现在市场上有很多品牌的自保护焊丝可供选择，适用性也不一样。
