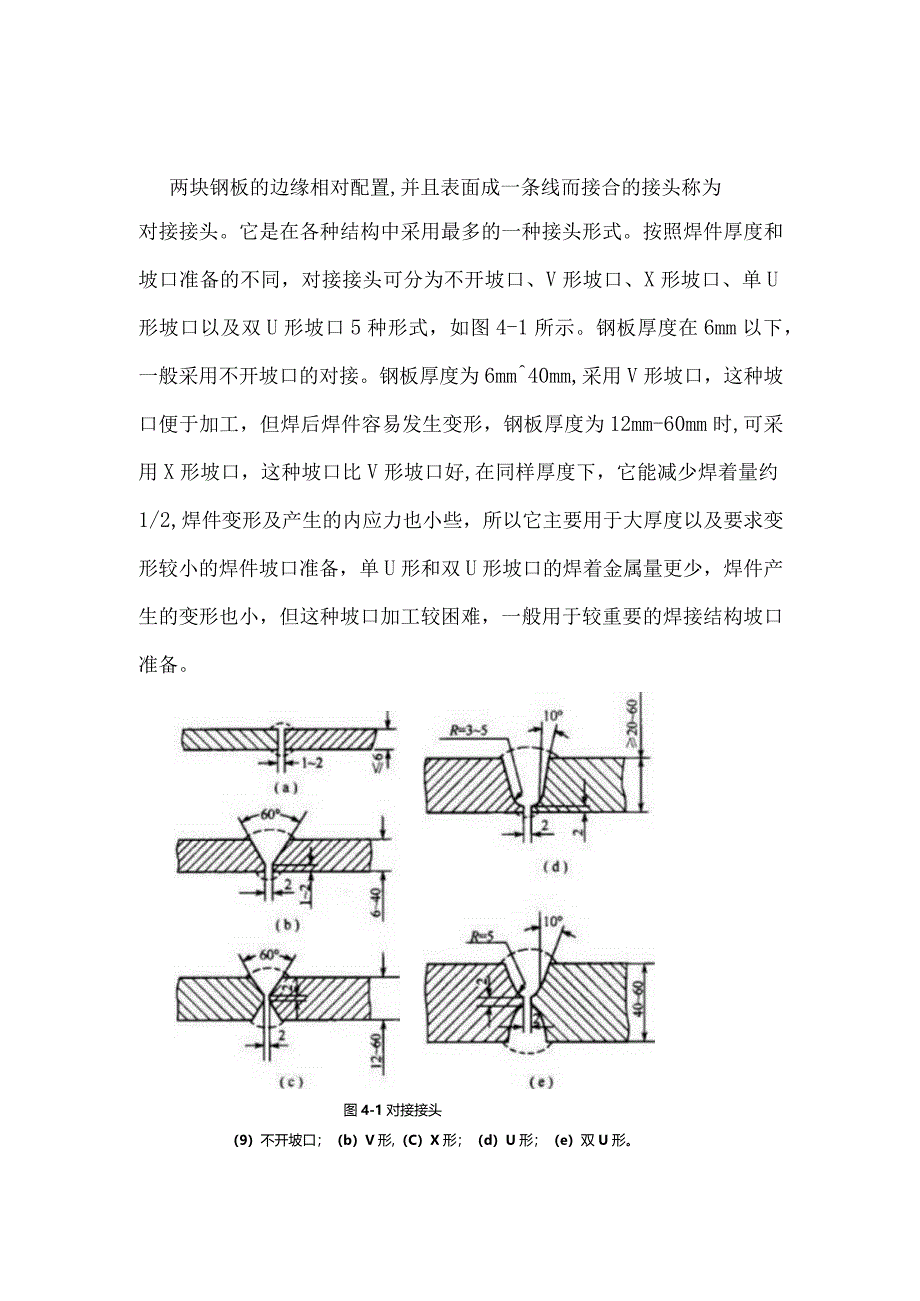

1、两块钢板的边缘相对配置,并且表面成一条线而接合的接头称为对接接头。它是在各种结构中采用最多的一种接头形式。按照焊件厚度和坡口准备的不同,对接接头可分为不开坡口、V形坡口、X形坡口、单U形坡口以及双U形坡口5种形式,如图4-1所示。钢板厚度在6mm以下,一般采用不开坡口的对接。钢板厚度为6mm40mm,采用V形坡口,这种坡口便于加工,但焊后焊件容易发生变形,钢板厚度为12mm-60mm时,可采用X形坡口,这种坡口比V形坡口好,在同样厚度下,它能减少焊着量约1/2,焊件变形及产生的内应力也小些,所以它主要用于大厚度以及要求变形较小的焊件坡口准备,单U形和双U形坡口的焊着金属量更少,焊件产生的变形也

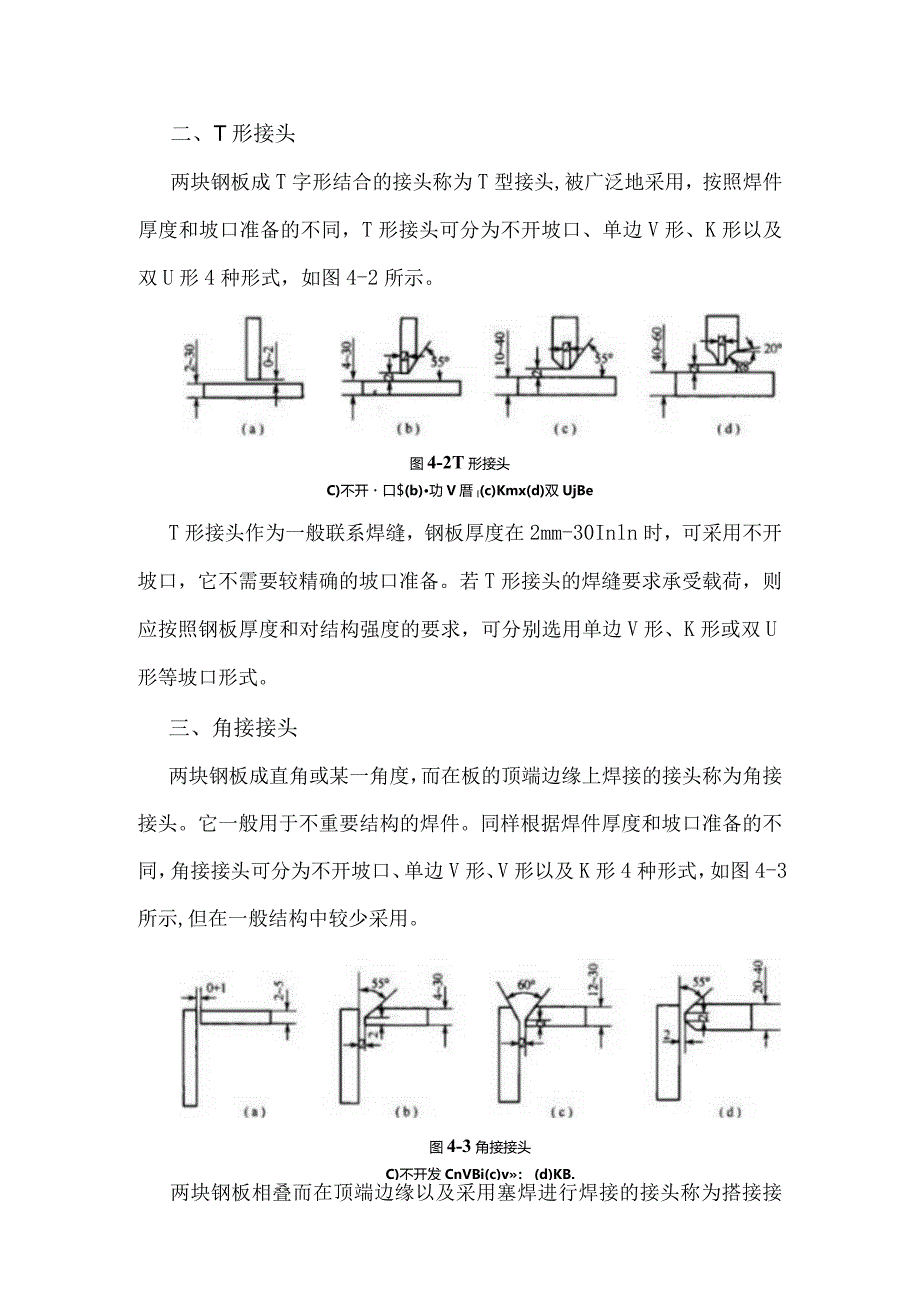

2、小,但这种坡口加工较困难,一般用于较重要的焊接结构坡口准备。图4-1对接接头(9)不开坡口;(b)V形,(C)X形;(d)U形;(e)双U形。二、T形接头两块钢板成T字形结合的接头称为T型接头,被广泛地采用,按照焊件厚度和坡口准备的不同,T形接头可分为不开坡口、单边V形、K形以及双U形4种形式,如图4-2所示。图4-2T形接头C)不开口$(b)功V厝I(c)Kmx(d)双UjBeT形接头作为一般联系焊缝,钢板厚度在2mm-30Inln时,可采用不开坡口,它不需要较精确的坡口准备。若T形接头的焊缝要求承受载荷,则应按照钢板厚度和对结构强度的要求,可分别选用单边V形、K形或双U形等坡口形式。三、角

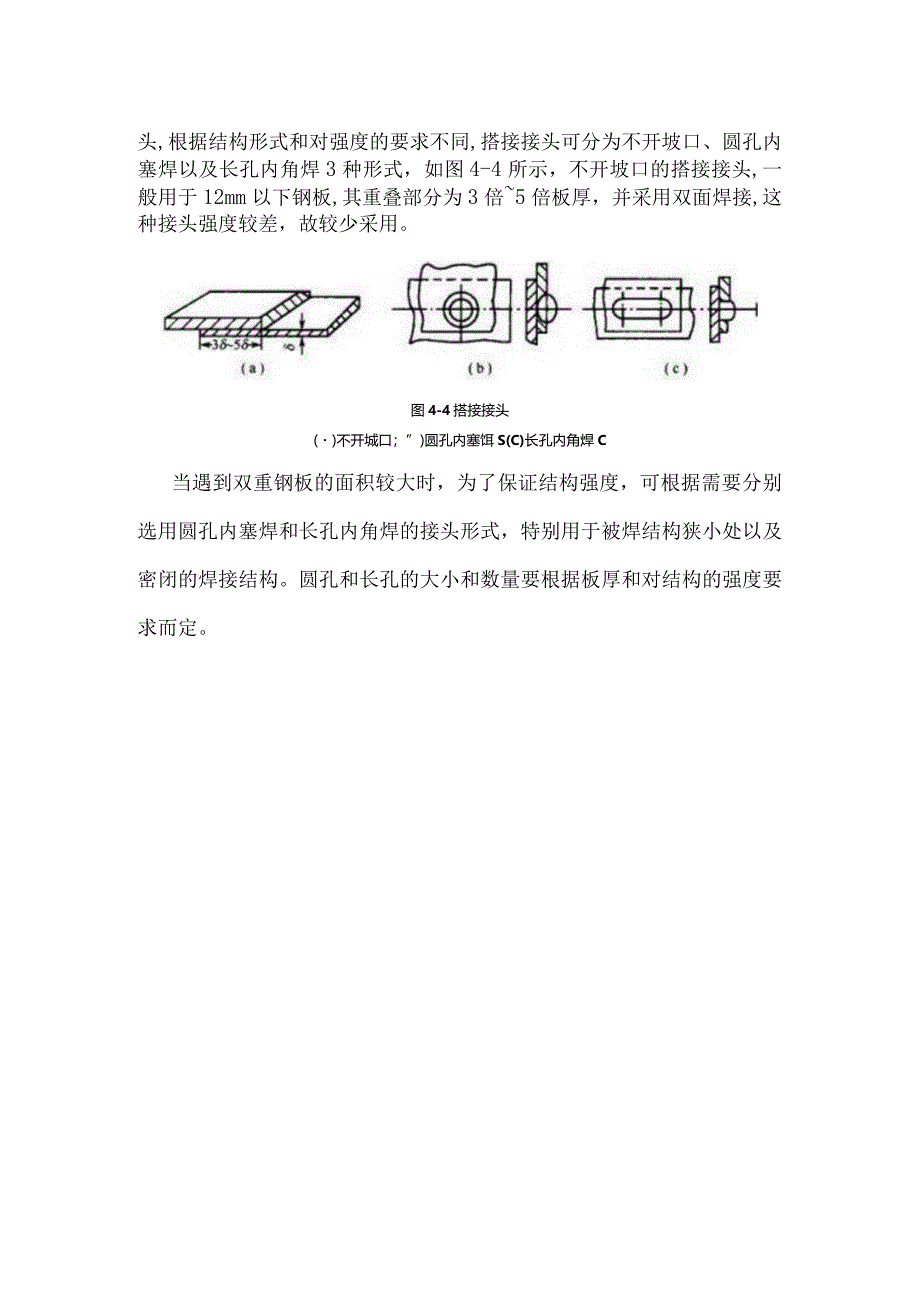

3、接接头两块钢板成直角或某一角度,而在板的顶端边缘上焊接的接头称为角接接头。它一般用于不重要结构的焊件。同样根据焊件厚度和坡口准备的不同,角接接头可分为不开坡口、单边V形、V形以及K形4种形式,如图4-3所示,但在一般结构中较少采用。图4-3角接接头C)不开发CnVBi(c)v: (d)KB.两块钢板相叠而在顶端边缘以及采用塞焊进行焊接的接头称为搭接接头,根据结构形式和对强度的要求不同,搭接接头可分为不开坡口、圆孔内塞焊以及长孔内角焊3种形式,如图4-4所示,不开坡口的搭接接头,一般用于12mm以下钢板,其重叠部分为3倍5倍板厚,并采用双面焊接,这种接头强度较差,故较少采用。图4-4搭接接头()不开城口;”)圆孔内塞饵S(C)长孔内角焊C当遇到双重钢板的面积较大时,为了保证结构强度,可根据需要分别选用圆孔内塞焊和长孔内角焊的接头形式,特别用于被焊结构狭小处以及密闭的焊接结构。圆孔和长孔的大小和数量要根据板厚和对结构的强度要求而定。
