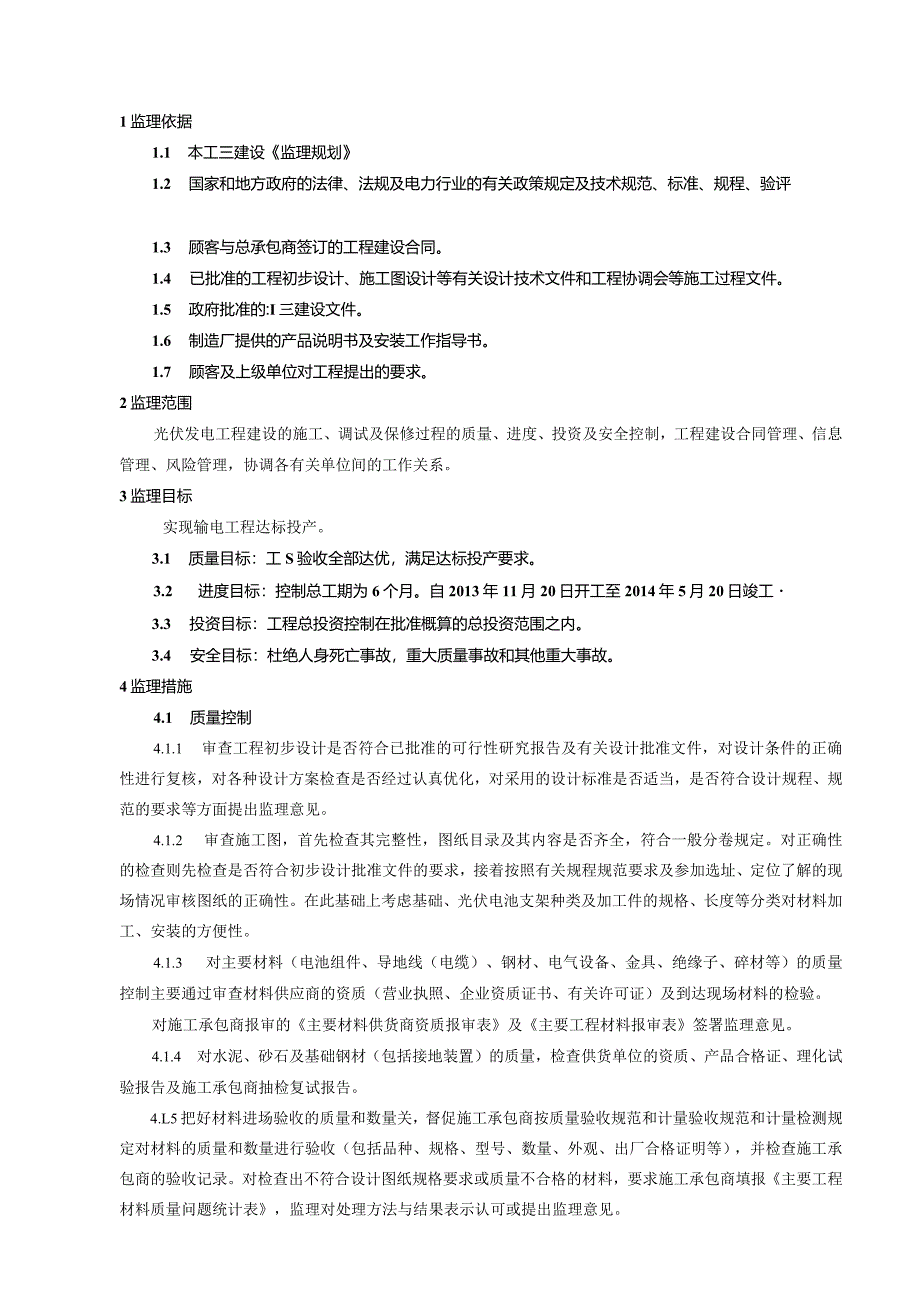

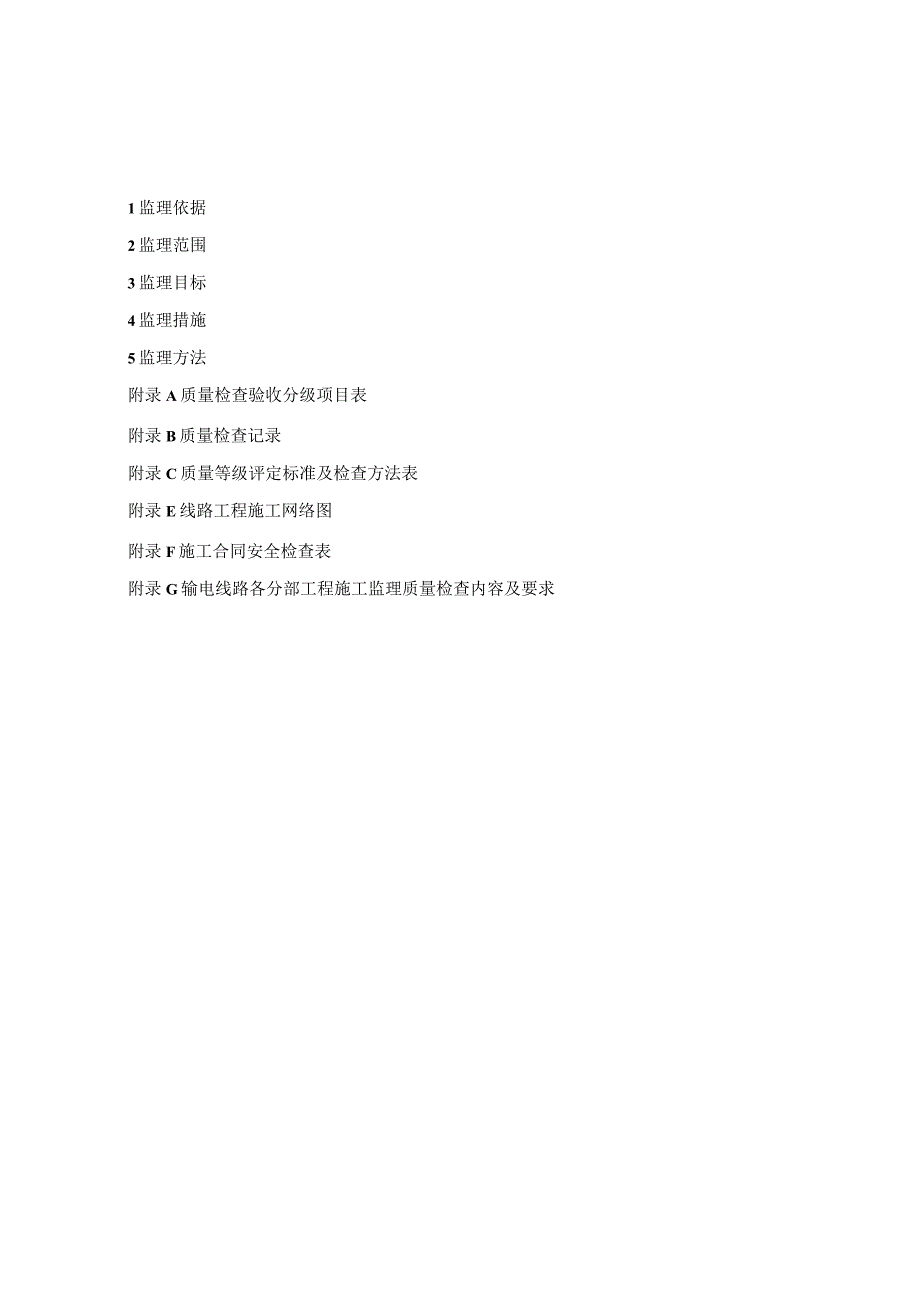

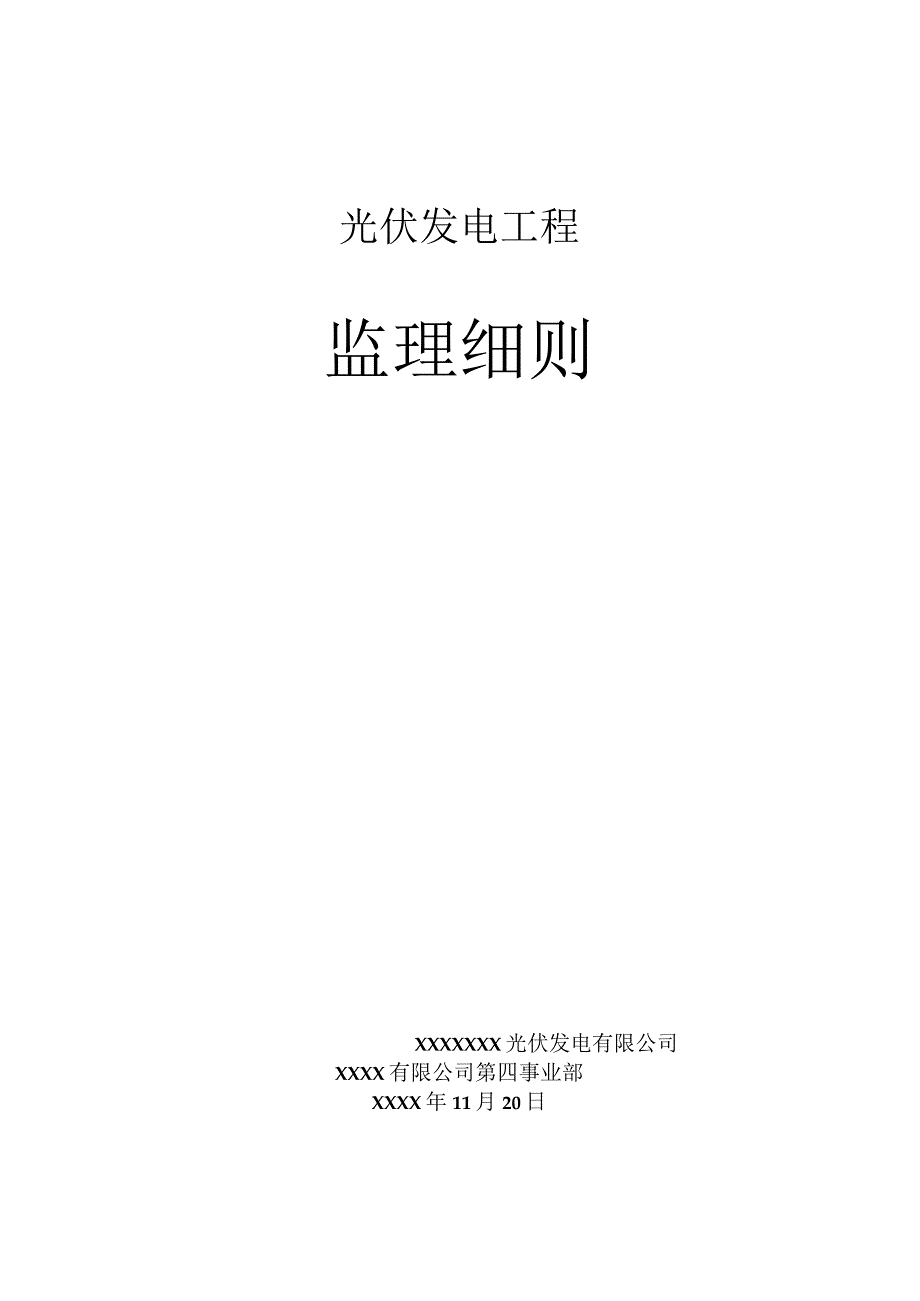

1、光伏发电工程监理细则XXXXXXX光伏发电有限公司XXXX有限公司第四事业部XXXX年11月20日1监理依据2监理范围3监理目标4监理措施5监理方法附录A质量检查验收分级项目表附录B质量检查记录附录C质量等级评定标准及检查方法表附录E线路工程施工网络图附录F施工合同安全检查表附录G输电线路各分部工程施工监理质量检查内容及要求1监理依据1.1 本工三建设监理规划1.2 国家和地方政府的法律、法规及电力行业的有关政策规定及技术规范、标准、规程、验评1.3 顾客与总承包商签订的工程建设合同。1.4 已批准的工程初步设计、施工图设计等有关设计技术文件和工程协调会等施工过程文件。1.5 政府批准的:I三
2、建设文件。1.6 制造厂提供的产品说明书及安装工作指导书。1.7 顾客及上级单位对工程提出的要求。2监理范围光伏发电工程建设的施工、调试及保修过程的质量、进度、投资及安全控制，工程建设合同管理、信息管理、风险管理，协调各有关单位间的工作关系。3监理目标实现输电工程达标投产。3.1 质量目标：工S验收全部达优，满足达标投产要求。3.2 进度目标：控制总工期为6个月。自2013年11月20日开工至2014年5月20日竣工3.3 投资目标：工程总投资控制在批准概算的总投资范围之内。3.4 安全目标：杜绝人身死亡事故，重大质量事故和其他重大事故。4监理措施4.1 质量控制4.1.1 审查工程初步设计是
3、否符合已批准的可行性研究报告及有关设计批准文件，对设计条件的正确性进行复核，对各种设计方案检查是否经过认真优化，对采用的设计标准是否适当，是否符合设计规程、规范的要求等方面提出监理意见。4.1.2 审查施工图，首先检查其完整性，图纸目录及其内容是否齐全，符合一般分卷规定。对正确性的检查则先检查是否符合初步设计批准文件的要求，接着按照有关规程规范要求及参加选址、定位了解的现场情况审核图纸的正确性。在此基础上考虑基础、光伏电池支架种类及加工件的规格、长度等分类对材料加工、安装的方便性。4.1.3 对主要材料（电池组件、导地线（电缆）、钢材、电气设备、金具、绝缘子、碎材等）的质量控制主要通过审查材料
4、供应商的资质（营业执照、企业资质证书、有关许可证）及到达现场材料的检验。对施工承包商报审的主要材料供货商资质报审表及主要工程材料报审表签署监理意见。4.1.4 对水泥、砂石及基础钢材（包括接地装置）的质量，检查供货单位的资质、产品合格证、理化试验报告及施工承包商抽检复试报告。4.L5把好材料进场验收的质量和数量关，督促施工承包商按质量验收规范和计量验收规范和计量检测规定对材料的质量和数量进行验收（包括品种、规格、型号、数量、外观、出厂合格证明等），并检查施工承包商的验收记录。对检查出不符合设计图纸规格要求或质量不合格的材料，要求施工承包商填报主要工程材料质量问题统计表，监理对处理方法与结果表示
5、认可或提出监理意见。1.1.1 4.1.6对材料储存、保管与发放进行检查，确定是否造成质量下降或散失。1.1.2 1.7对分包商的资质（包括营业执照、资质等级、有关许可证、历年承担的主要工程情况）由监理工程师及总监理师会同在分包商资质报审表上审查后签署是否同意分包的意见。4.1.8 对施工组织设计进行审查（其要点是质量保证体系、人员配备、施工技术方案、工机具、质量标准等）后在施工组织设计报审表上由总监理师签署监理意见报顾客审批。4.1.9 对施工技术方案措施进行审查（包括对施工质量的保证、施工安全可靠及技术的先进性等）后在施工技术方案措施报审表上由监理工程师及总监理师会同签署审查意见。4.1.
6、10 对施工承包商上报的特殊工种人员统计表及主要施工计量器具、检测仪表检验结果统计表进行审查认可。4.1.11 各参建单位（包括设计、施工承包商及顾客）如提出设计修改、变更、材料代用等，都应填写设计修改通知单报审表或工程联系单，通过监理单位及设计承包商审查或签证同意，重大的设计修改应经顾客批准。4.1.12 1.12审查施工承包商编报的“工程项目质量检查验收分级项目表”是否符合本工程项目的特点、技术要求和中石油质量检验及评定标准。质量检查验收分级项目表参考附录A。4. 1.13各分部工程施工监理时进行质量检查的内容及要求见附件一。5. 1.14各分部工程施工监理时应做好质量检查记录。参考表见附
7、录B05.1. 15各分部工程进行质量验收的检查方法及评定标准，综合考核要求见附录C。4.1.16工程施工全部完成后监理人员进行竣工预验收，对发现的缺陷或质量问题在单位（标段）工程竣工报验单上签署监理意见，并附监理验收缺陷汇总单通知施工承包商进行整改。整改后，施工承包商填报整改报验单，监理人员进行复查并签署复查意见。最后报请顾客进行竣工验收。4.1.17审查施工承包商的竣工资料内容一般可按附录D所开列目录检查。4.1.18施工中如发生质量事故，应由施工承包商先填报工程质量事故报告单，经组织有关单位调查、分析研究后，填报工程质量事故处理方案报审表，上述报告分别经设计承包商、监理、顾客审查认可后由
8、施工承包商进行处理。处理后填报工程质量事故处理结果报验表经监理单位查验认可。4.1.19发生下列情况之一，且经监理工程师通知施工承包商整改无效时，总监理师可签发停工通知单。4.1.19.1不按经审查的设计图纸施工。4.1.19.2特殊工种无证操作。4.1.19.3发现不合格材料、半成品、构配件或机具设备有问题。4.1.19.4隐蔽工程未经验收签证。4.1.19.5上道工序未经检验签证，便进入下道工序施工。4.1.19.6发现不合格项及质量问题整改不力。4.1.19.7发生重大质量、安全事故。4.1.20 对停工的工程需要复工时，施工承包商应填报复工申请表经监理检查认可后，方可复工。4.1.21
9、 正式竣工验收：4.1.21.1 竣工验收报验条件：施工承包商已进行了总体工程预验收； 施工承包商已按消缺方案对工程缺陷处理完毕并经复查合格； 竣工验收资料已全部整理准备齐全（签证齐全、编目齐全）； 影响线路运行安全的通道障碍处理完毕。如符合以上条件，施工承包商可填写单位（标段）工程竣工报验单报监理单位审核，然后报顾客审批。4.1.21.2 验VF办法： 竣工验收由顾客组织、防监中心站、监理单位、设计承包商、施工承包商和运行单位共同参加； 检查验收分内业资料检查和外业现场检查； 质量检验和评定按GB50233-2005电力电缆敷设、配电安装、架空送电线路施工及验收规范和电力建设工程质量检验评定
10、标准电气工程变配电安装架空电力线路工程进行。 光伏发电工程经竣工验收质量应符合己颁布的现行规范、验评标准，质监中心站对工程质量予以评定、顾客、运行、监理、设计承包商、施工承包商等单位应在竣工验收书上签字。4.1. 22工程试运行阶段4.1.1.1 督促施工承包商配合线路试验的进行，并及时处理本施工段内的各种突发事故.4.1. 22.2参与工程投产前的下列试验活动： 测定线路一（电缆）绝缘电阻； 核对线路（电缆）相位； 测定配变电线路参数和高频特性； 电压由零升至额定值； 以额定电压对线路进行冲击合闸试验； 带负荷试运行。4.1. 22.3对投产前的各种试验进行签证。4.2进度控制4.2.1 对
11、施工承包商填报的工程开工报审表审查是否符合下列开工条件；4.2.1.1 施工组织设计与技术方案措施已审批；4.2.1.2 施工图纸已到并已会审；4.2.1.3 劳动力安排就绪并已进场；4.2.1.4 施工技术交底已进行；4.2.1.5 开工所需的材料、机具已经进场；4.2.1.6 资金已落实；1.1.1 2.1.7开工许可手续已办妥。要求施工承包商填写工程开工报审表(一式三份)交现场监理审核，并经总监理师签署报顾客批准后方可开工。1.1.2 根据顾客的进度计划安排，编制“施工一级进度网络计划报审表”。1.1.3 审核施工承包商编制的“施工二级进度网络计划(分部工程进度横道图)”是否满足整个工程
12、工期要求，要求施工承包商填写“施工进度计划报审表”和工程施工月报表，并报送监理单位审核签证。1.1.1 2.4在监理过程中，要做好施工进度记录，严格控制关键工序、分部、分项、单项工程的工期按计划实现。1.2.5 以动态控制原则对计划进度与实际工程进度比较发现有提前或拖期的情况时，要及时分析原因，并根据情况会同施工承包商研究措施制定工期调整方案，确保总工期不变。1.2.6 各分部工程施工进度控制。1.2.6.1 基础阶段基础工程开工条件检查：(1)分部工程开工报审表已审批；(2)施工组织设计与技术方案措施已审批，审查施工承包商编制的“基础施工工艺”的进度安排是否满足要求；(3)施工图纸已会审，核
13、查施工图纸能否满足施工需要；(4)劳动力安排就绪并已进场，核查劳动力的配置是否到位；(5)开工所需材料、机具已进场，核查进入现场的材料(电气设备、电池组及支架、地脚螺栓、钢筋、砂、石、水泥、电线电缆、消防设备等)能否满足现场施工进度需要，机具的配置是否合理；(6)核查基础阶段施工资金是否真正到位；(7)开工许可手续已办妥，核查开工许可证件(复印件)。及时组织对已完基础的中间验收工作。1.2.6.2 电池组件立柱安装阶段电池组件立柱安装工程开工条件检查；(1)分部工程开工报审表已审批；(2)核查施工承包商编制的“电池组件立柱安装施工工艺措施”的进度安排是否满足要求；(3)核查施工图纸是否已到齐并
14、已会审；(4)核查电池组件立柱安装工程劳动力安排配置是否到位；(5)核查电池组件立柱安装机具是否进场；(6)核查施工承包商的电池组件立柱安装运抵现场后是否采取了防止电池组件立柱散失措施；(7)核查电池组件立柱安装阶段施工用资金是否真正到位；(8)地方关系是否已疏通具备开工条件。及时组织对已完电池组件立柱安装的中间验收工作。1.2.6.3 电线电缆敷设阶段电线电缆敷设工程开工条件检查：(1)分部工程开工报审表已审批；(2)核查施工承包商编制的“电线电缆敷设施工工艺设计”进度安排是否满足要求；(3)施工图纸是否已到齐并已会审；(4)核查施工承包商是否已完成对电线电缆敷设通道和障碍物的清理，保证放线
15、工作顺利展开：(5)核查施工承包商是否已及时协调完成对有关跨越电力线的停电、封航、封路及重要跨越措施的落实；(6)核查电线电缆敷设劳动力的配置是否到位；(7)核查张力放线机具是否己进场，张力放线配套机具是否完备。及时组织对已完架线工程的中间验收工作。2 .3投资控制4 .3.1施工阶段的投资控制4. 3,1.1建立项目监理部的投资组织保证体系，制定施工阶段投资控制计划；(1)投资监理工程师应从投资控制方面进行投资跟踪、现场监督和控制，明确任务及责任，如发出工程变更通知，对已完工程的计量，支付款复核，处理索赔事宜，进行投资计划值与实际值比较，投资控制的分析与预测，报表的数据处理和资金使用计划的编制等。(2)编制工程投资控制的工作流程。(3)协助顾客编制工程资金使用计划，并严格执行。(4)核查现场实物工程量的完成情况，审查施工承包商上报的月工程量统计报表，对己完工程量进行签证，对未完工程量进行分析、预测。(5)对工程款的拨付签署监理意见。(6)加强设计交底和施工图会审工作，把问题解决在
