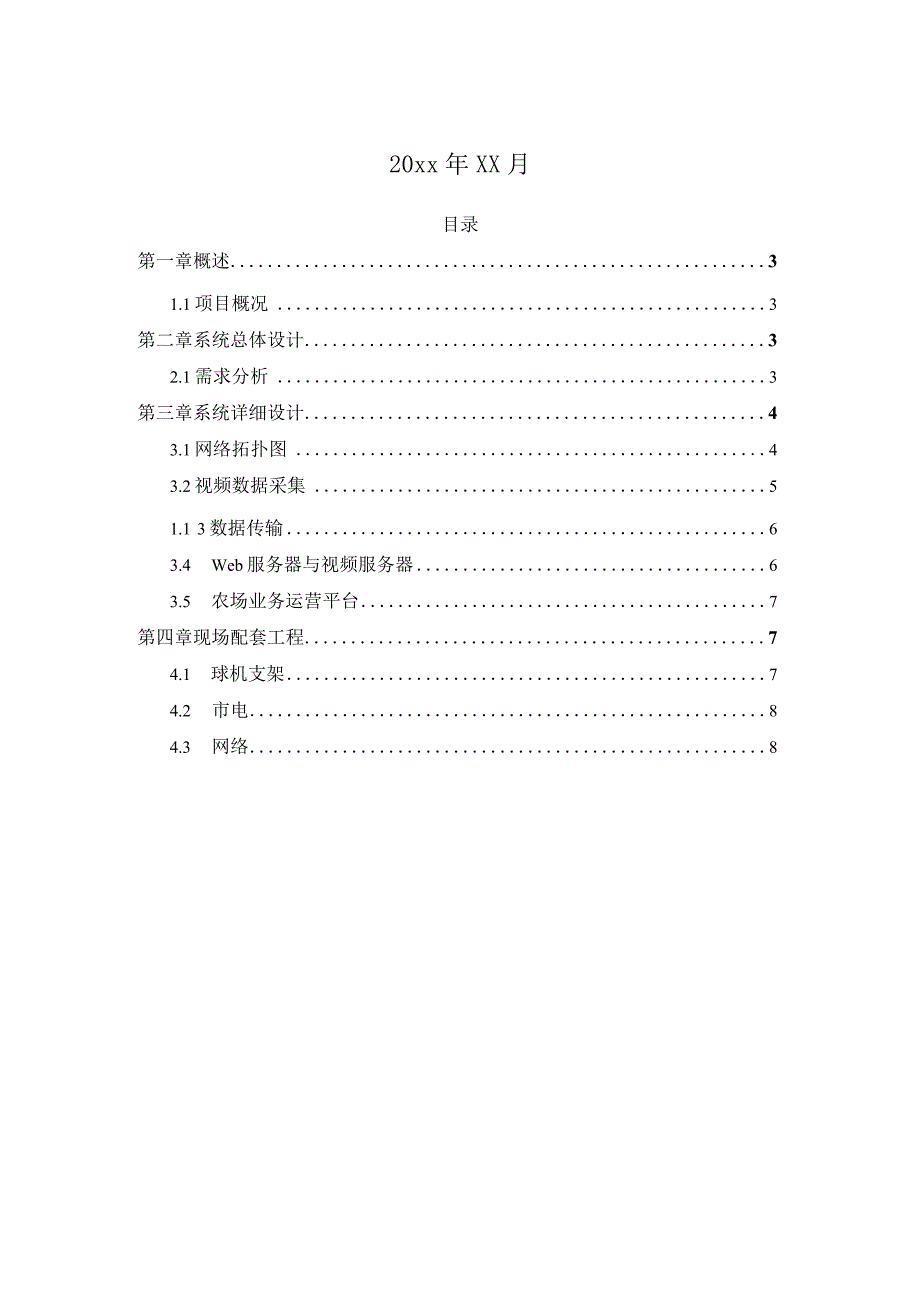

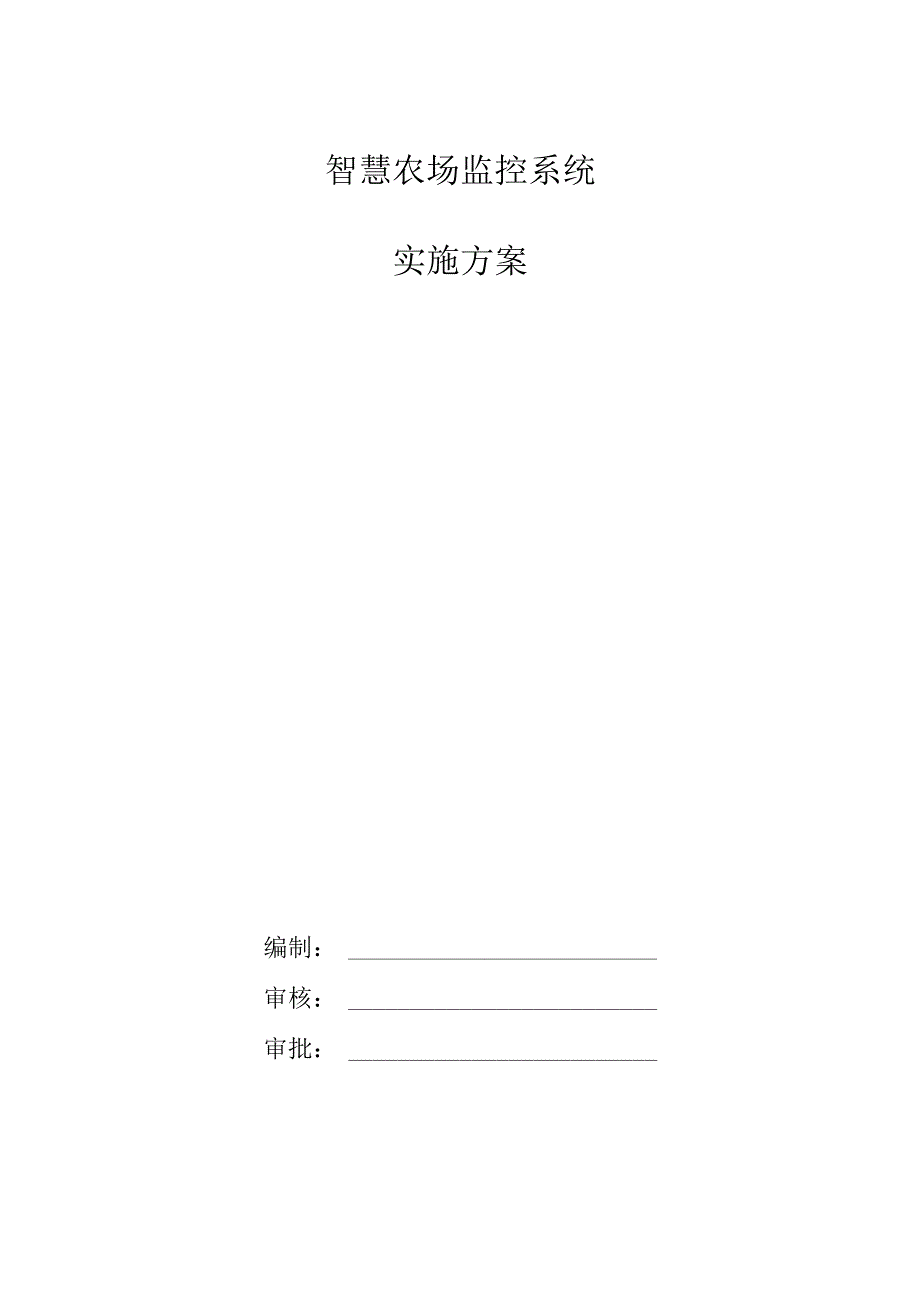

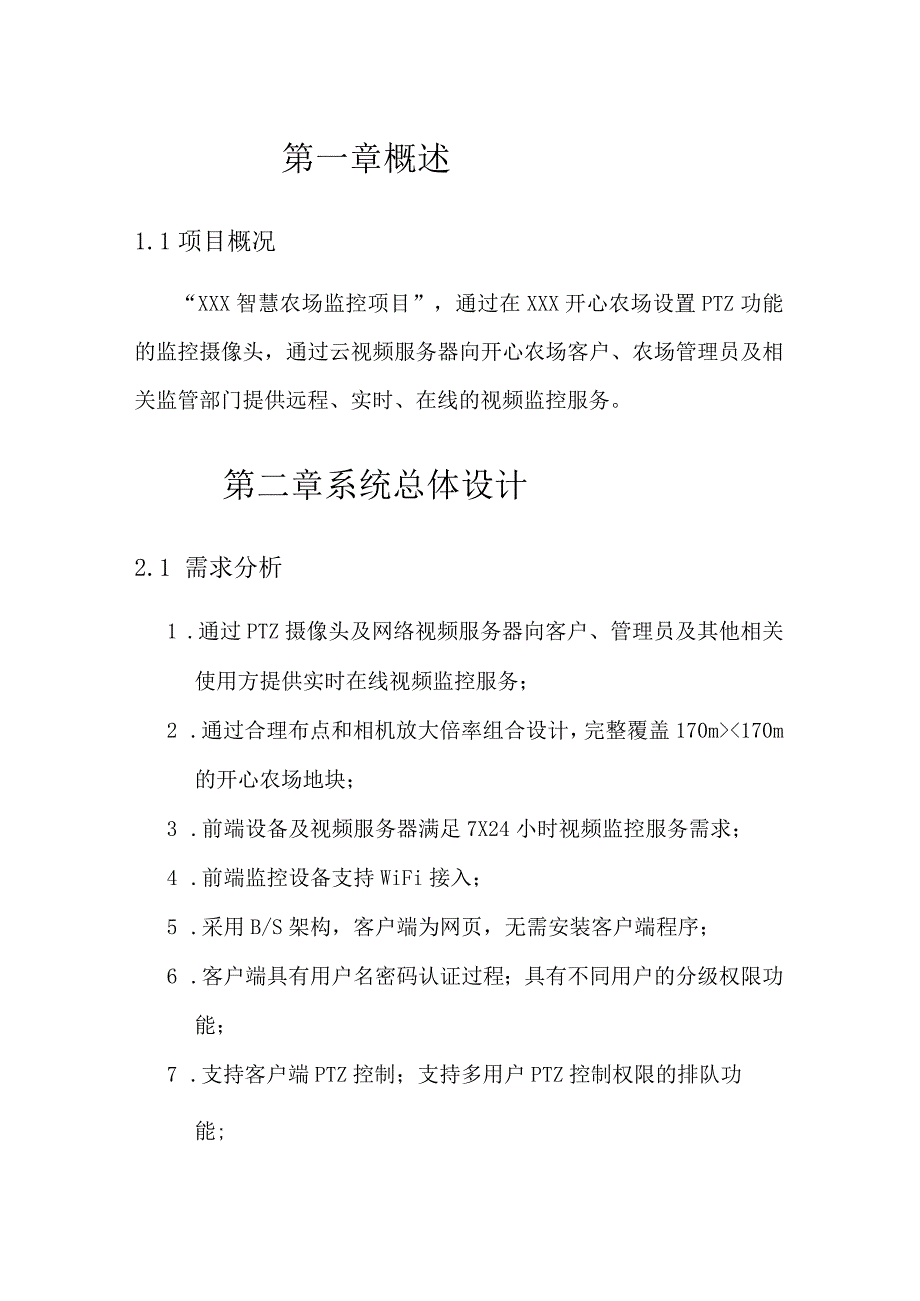

1、智慧农场监控系统实施方案编制：审核：审批：20xx年XX月目录第一章概述31.1项目概况3第二章系统总体设计32.1需求分析3第三章系统详细设计43.1网络拓扑图43.2视频数据采集51.1 3数据传输63.4 Web服务器与视频服务器63.5 农场业务运营平台7第四章现场配套工程74.1 球机支架74.2 市电84.3 网络8第一章概述1.1项目概况“XXX智慧农场监控项目”，通过在XXX开心农场设置PTZ功能的监控摄像头，通过云视频服务器向开心农场客户、农场管理员及相关监管部门提供远程、实时、在线的视频监控服务。第二章系统总体设计2.1 需求分析1 .通过PTZ摄像头及网络视频服务器向客户
2、、管理员及其他相关使用方提供实时在线视频监控服务；2 .通过合理布点和相机放大倍率组合设计，完整覆盖170m 室外防水； -40+60度室外环境温度工作；360度自由旋转； 3.5105mm镜头，30倍光学变焦； 600线彩色模拟信号；3. 2.2覆盖设计首期实施方案中，对地块做网格化分割，通过360度PTZ相机可以实现全覆盖。网格化分割设计3.3 数据传输数据传输利用热知科技的嵌入式视频服务器，通过WiFi连接,接入互联网。工程实施方便，系统具有很高的扩展性。除支持实时视频数据传输以外，将来在项目的第二阶段，也将用来进行土壤、环境、大气等数据的采集及传输。3.4 Web服务器与视频服务器本系
3、统设计方案中，服务器主要运行XXX生态农场综合业务运营平台，以及监控视频、土壤、环境、大气等数据的存储和管理。3.5 农场业务运营平台本方案第一阶段实施采用B/S架构，客户端实现以下功能： 支持用户名密码认证； 支持不同用户的分级权限； 提供视频监控的全景视图； 支持客户端对摄像头进行PTZ操作，即对摄像头运动的左右/上下/近距变焦等的控制； 支持多用户下，获取PTZ控制权限的排队功能第四章现场配套工程4.1 球机支架球机支架用于安装监控球机、固定嵌入式视频服务器、以及架设WiFi天线。每个球机监控点要求配置一个支架，总计16个球机支架。对每个支架的要求如下： 挂载物承重20Kg； 与球机支架
4、匹配的固定通孔（孔径5mm,四个孔的长宽间距分别为120mm,90三）； 与视频服务器防水盒匹配的固定通孔（定制设计）； 高度2m或按客户定制； 与定向WiFi天线匹配的固定通孔；4.2市电每个球机支架需要配备220V防水市电插座，提供一路品字，一路二字的220V民用电源；4.3网络本案整个地块要求一路网络接入，无线AP架设处于本地块中央的球机架上，要求网络端口接入到该球机架。因704X576分辨率视频的上传带宽为IMbps,如需支持34路球机同时监控，需提供不少于8Mbps的带宽（上传下载不对称）；附件1：系统概算硬个%采购清单与报价设备品牌型号单价数量总价备注高清PTZ摄像头大华DH-SD6530-H3,500X台28,000嵌入式视频服务器热知EVSOOl5,0508台40,400无线路由器mici86101,75011,750服务器平台软件热知定制40,0001套40,0(X)客户端软件热知定制20,0001套20,000浏览器客户端带宽及云服务器租用阿里云25Mb,4核CPU,4G内存,60G硬盘25,0001年25,0008路视频带宽+2路冗余+服务器租用（不包括视频数据存储）服务器及客户端软件维护热知人X月100012月12,000现场配套甲供安装调试热知0包括使用培训合计167,150
