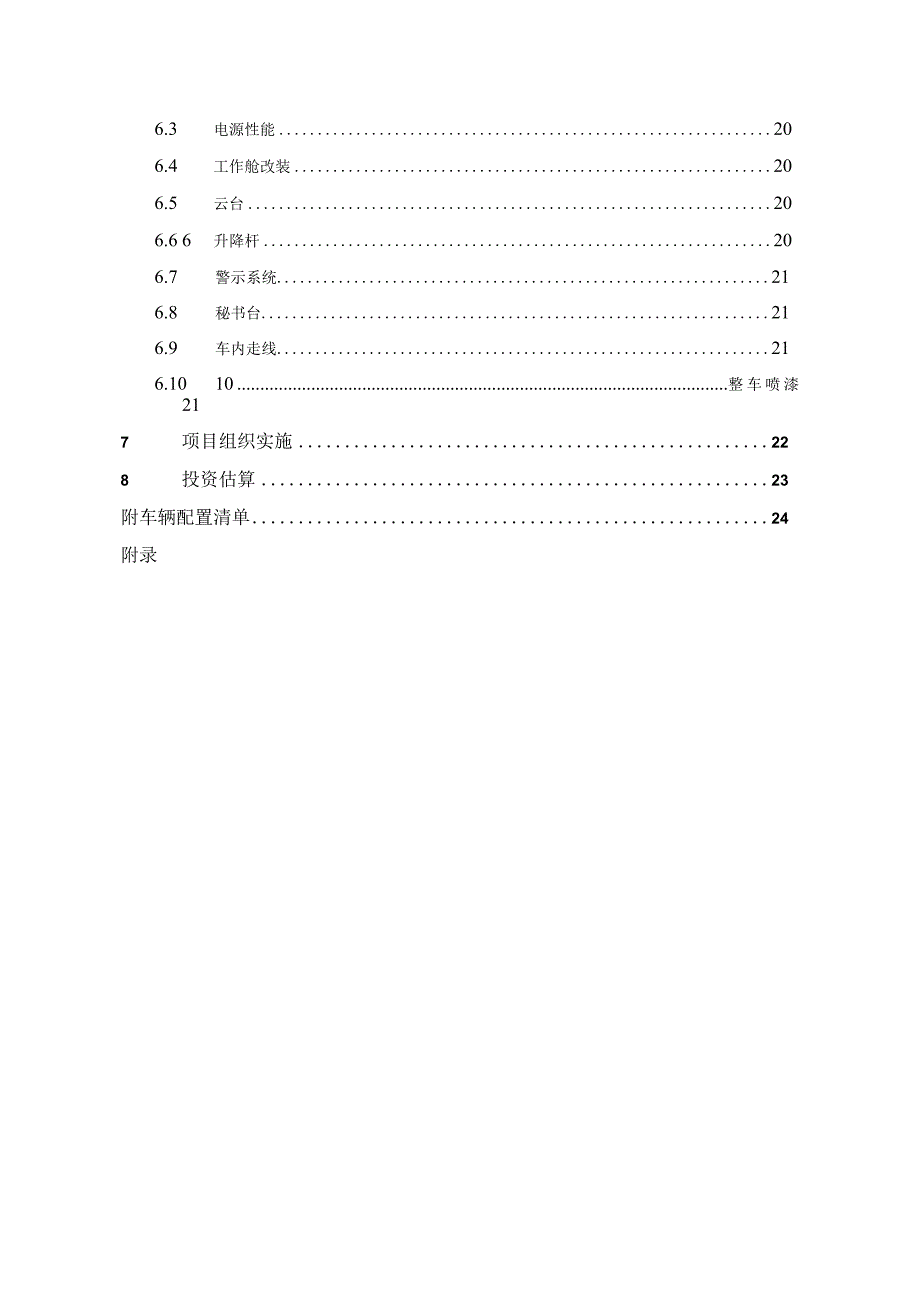

智慧城市应急指挥车整体设计方案.docx_第3页
第3页 / 共28页
智慧城市应急指挥车整体设计方案.docx_第4页
第4页 / 共28页
智慧城市应急指挥车整体设计方案.docx_第5页
第5页 / 共28页
智慧城市应急指挥车整体设计方案.docx_第6页
第6页 / 共28页
智慧城市应急指挥车整体设计方案.docx_第7页
第7页 / 共28页
智慧城市应急指挥车整体设计方案.docx_第8页
第8页 / 共28页
智慧城市应急指挥车整体设计方案.docx_第9页
第9页 / 共28页
智慧城市应急指挥车整体设计方案.docx_第10页
第10页 / 共28页
亲,该文档总共28页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《智慧城市应急指挥车整体设计方案.docx》由会员分享,可在线阅读,更多相关《智慧城市应急指挥车整体设计方案.docx(28页珍藏版)》请在第壹文秘上搜索。

1、智慧城市应急指挥车整体设计方案编制:审核:审批:XXX有限公司20xx年04月目录1 概述41.1 前言41.2 单位介绍42 系统目标53 系统设计方案63.1 设计原则63.2 系统特点和说明63.3 系统构成74 通信网络系统94.1 自跟踪卫星通信系统94.2 光纤通信系统114.3 专用防爆电话系统125 应急指挥现场信息系统135.1 应急救援预案查询系统135.2 应急现场视频监控系统141.1.1 2.1系统简介141.1.2 系统功能141.1.3 系统特点、155.3事故井数据采集系统155 .3.1系统概述156 .3.2系统功能与特点166 应急车辆改装及结构设计176

2、.1 1车辆选型176.2 车辆改装布局196.3 电源性能206.4 工作舱改装206.5 云台206.6 6升降杆206.7 警示系统216.8 秘书台216.9 车内走线216.10 10整车喷漆217 项目组织实施228 投资估算23附车辆配置清单24附录1概述1.1 前言随着XXX气田的陆续开发,XXX在XXX地区开始了大规模的油气勘探和开发工作。XXX地区建设工程涉及行业种类多,面临的安全、环境问题突出。XXX气田的勘探开发难度大;天然气净化处理具有高温高压、易燃易爆、有毒有害、易发生重大事故的特点;管道集输点多面广,遍布城乡,管理上存在一定难度;道路异常,易发生安全事故地段较多;

3、由于作业施工地处山区,雨季发生泥石流滑坡等的地段也较多,而且井场大都分布在山区地带,路况较差,现场通信网络条件较差,因此在发生各类事故的情况下,传统的工程管理方式已无法满足对现场生产管理、监控、应急处理的需要。XXX井天然气溢流事件也给安全生产管理敲响了警钟,XXX气田探明具有丰富的天然气资源,各类施工过程中很容易发生类似的复杂情况,结合XX井处理的经验,提高指挥部对各类事故的应急能力和处理效率,最大限度地减少各类事故带来的危害和损失,确保政治稳定、社会安定和人民安全,急需建立统一指挥、规范有序、科学高效的应急现场调度指挥车系统。1.2 单位介绍XXXXXXXXXXXXXXXXXXXXXXXX

4、XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX2系统目标一个现代化的应急指挥中心不仅是一个调度中心,而且是一个计算机网络中心、通讯中心、监控中心、数据中心、信息制作发布中心。指挥中心可以说是系统内各类信息的综合应用点,包括数据库的集成应用、各部门数据的综合应用、实时

5、监控数据及图像的显示、指挥决策系统的结果输出及发布(包括使用通讯工具发布调度指令)等。应急现场调度指挥车内可实现现场通讯指挥、井场视频远程监控、井场实时数据远程传输、应急预案查询等功能。通过使用应急现场调度指挥车,可在短时间内在事发现场建立指挥中心,专家和领导在应急指挥车中实时监控事发现场的相关工程参数,事发现场实时视频监控图像,并可以同步传回后方供总部同步研究,同时还可以获得事发现场周围的地理信息,和参与事件处理的车辆分布及运动情况等,通过防爆电话和卫星电话对突发应急事件抢险进行现场和外围全方位的高效有序的指挥和调度。建立应急抢险指挥车的目标是:一旦井场发生紧急事件,应急抢险指挥车可迅速开到

6、事故发生现场的二级安全区域,短时间内实现卫星无线网络接入,在指挥车内就可以对事故现场进行视频和数据的实时监控,及时掌握现场状况,可现场通过防爆电话直接指挥抢险,并可以把现场的图像及数据同步回传到后方总部,与总部、国家应急中心、地方应急中心进行电话、传真及视频会议等形式的沟通。具体归纳为以下功能: 通过车载光纤通信系统或卫星系统实现与事故现场的网络连接,以及与现场各类技术人员的无线通话;提供与事故现场的网络和防爆电话接入功能 提供事故现场的实时视频监控; 提供事故现场的实时采集数据; 通过卫星等技术手段实现应急抢险指挥车与总部的电话、传真、视频对话功能; 现场落实应急预案;3系统设计方案设计原则

7、 标准化原则方案中设计的硬件设备、接口及工程改造都按照国际和国内相关行业标准规范进行的生产与加工。 系统安全原则应急指挥系统的安全设计从系统安全、数据及数据库安全两方面进行了设计,前者保证系统的正常运行的稳定性和可靠性,后者进行了数据保护,以维持系统的数据安全。 先进性原则本方案采用的核心技术都代表国内外较高甚至领先的水平,保证先进。本方案选用的成品设备都是国内外的主流产品。 高效稳定实用原则方案设计坚持系统的稳定性、高效性、实用性的原则,对于用户要简单、实用,功能设计要清晰,查询内容要实用。系统特点和说明应急抢险指挥车到达距离事故现场2公里以内的安全地域后,30分钟左右即可完成卫星展开作业,

8、天线自动跟踪对准卫星,开通卫星链路,同时建立与国家、地方应急中心的通讯连接。与此同时,工作人员将根据现场地形地貌使用不同方式与事故现场网络接通,指挥车内便可以获得事故现场的视频监控图像和实时数据资料。同时通过铺设防爆电话线,无线发射机等与事故现场建立电话连接,实现对现场的通讯指挥。卫星线路网络建立之后,可以通过车内的笔记本电脑与后方总部进行视频会议,可以拨打卫星(或当地)电话、发送卫星(或当地)传真、及收发EFIail与总部及全国各地进行联系,整个系统的连接如下图系统框图所示:I(指摩部局域网kb三-1ggg/虹lj应急抢险指挥车系统框图系统构成应急现场调度指挥车由以下子系统组成:应急现场调度

9、指挥车应急指挥现场信息平台应急通讯和网络系统视频监控采集处理系统应急预案查询其事故井数据采集统L-1光纤通信GPRSDMA 通讯卫星通讯应急现场调度指挥车在功能上可以分为两大系统:应急通讯网络系统和应急信息软件平台。这两大系统缺一不可,互为补充,共同完成应急指挥调度的任务。其中,通讯和网络系统实现指挥调度指令的下达,与各方的联系,协调各方的进度安排。信息资源是应急指挥的基础,应急方案的制定是基于丰富的、实时的、准确的信息资源的基础上进行的。应急现场通信指挥车以机动车为载体,通过车载设备使用各种有线、无线方式获取声音、图像和数据,为车内的领导和专家提供现场综合信息;利用卫星或光纤等通信手段与信息

10、中心建立联系,实现通话功能;实现信息中心数据共享和通信;可接入互联网、联接内部电话专网、公用电话网。应急指挥信息系统的主要功能是将各方面的信息及时、直观地汇总到指挥车中,在应急指挥车中实时监控事发现场的相关工程参数,视频图像等,指导指挥和调度工作,减少盲目和错误指挥,使得指挥调度的指令更加科学、完整、准确,所以,应急指挥信息系统是指挥车内的重要组成部分,离开了应急指挥信息系统将难以完成整个系统功能。4通信网络系统通信和网络系统用来保证应急抢险指挥车和现场、以及后方指挥部的话音、数据、视频和传真通信,该方案中,我们采用了卫星通信、GPRS/CDMA通信、光纤通信等多种方式。一方面这些方式可以互为

11、备份,保证可靠性;另一方面,在现场我们可以根据现场的实际情况在多种方式中选用最优的方案,迅速建成应急通信网络,配合防暴电话、传真、计算机、扫描仪、摄像机等外设,实现指挥车和现场以及外部的多媒体通信,确保应急通信指挥的应用。4.1 自跟踪卫星通信系统本系统设计中的卫星通信网是一个点对点卫星通信网,选择的技术方案是MCPC/PAMA体制。应急车使用一个独立信道,无竞争、无碰撞。应急卫星通信指挥车应急卫星通信中心站该方案的特点可归纳为: 多路电话:支持传真,通过卫星可拨打全国各地电话网。 一路数据:支持双向传输。 中心数据业务,能进入地面局域网。车载卫星通信系统由1.2米KU波段天线、8W射频设备、

12、卫星通信室内单元(卫星调制解调器以及网络交换机、图像编解码器等)设备组成。主要用来将现场的信号通过卫星信道传给固定站,同时接收固定站发来的信号,并完成现场与固定站间话音、IP数据的信息交换。1.2米天线安装在通信车的顶部,配有伺服控制、跟踪接收机等配套设备,以完成天线的全自动对星工作。配置了伺服跟踪系统的天线减轻人员的工作量,缩短了系统开通时间。射频设备放置在天线支架上,主要完成L波段信号与Ku波段信号间的频率变换,同时完成发射信号的电平放大。卫星调制解调器、网络交换机、图像编解码器等设备放置在车内的通信机柜内。由于系统主要在XXX地区使用,我们按照以下的条件进行链路计算,以确定所需要的功放功

13、率。根据以上的条件我们进行连路计算,计算结果见下表:链路计算发站:车载站收站:固定站卫星G/TdBW/K4.6接收天线口径m4.5卫星SFDdBWm2-89.6接收馈线损耗dB0.5发射天线口径m1.2卫星EIRPdBW51.6发射馈线损耗dB1下行雨衰(99.8%)dB0链路可用度99.8%接收误码率107上行雨衰(99.8%)dBO门限Eb/NodB4.7信息速率kb/s2048调制方式QPSK纠错方式3/4TPC链路预算系统余量dB3每载波功放功率W6.2转发器带宽利用率%3.50转发器功率利用率1.72在XXX地区,我们计算出的所需功放功率为6.2W。由于在某些情况下需要储备一定的通信

14、余量;此外为了保证系统今后的扩容性能。所以,我们选用8W功放就可以满足业务需求。4.2 光纤通信系统由野战光纤及光交换设备组成,使用时从绞盘拉取光纤进行铺设,进入目的机房后,两端安装百兆光交换设备即可开通现场与指挥车的百兆光纤链路。符合IEEE802.3802.3u标准。具有IoM/10OM自适应功能,实现双绞线与单模光纤之间的信号转换。双绞线接口为RJ45o光纤接口为SCo有全/半双工传输方式。单模光纤最长有25一100公里(全双工时)等多种。采用的百兆光收发器具有以下技术指标:4.3 专用防爆电话系统由专用防爆电话站(带室内室外2种扩音器,同时防水)、防爆电话线、室内选呼电话系统及防爆对讲

15、机四部分组成,适用于含有爆炸性气体环境及噪声较大的作业现场,并采用防爆接插装置,布线简单,拆装方便、快捷。通过拨号规则的设置可非常方便地实现单呼、分组呼和全呼功能,实现分级调度,完全满足指挥车与井场之间的指挥调度需求。系统防爆设备防爆型式为隔爆兼本安型,防爆标志为EXdibHBT5,防护等级为IP56,防腐为WF2,可在水、尘污染严重,噪声较大(100dB)的防爆场所使用。防爆电话站使用特点: 呼叫:进行分组呼叫或全呼时。 多方通话就近接听:被叫听到扩音呼叫后,在被叫话站摘机后可同主叫通话;在系统内其它任一话站摘机后,只须按一下手机挂钩,都可同主叫通话。 急事优先:某用户有急事需呼叫,而线路又被占用,可摘机直接插入正在通话的话站中,达到急事优先目的。防爆无线对讲机是选用摩托罗
