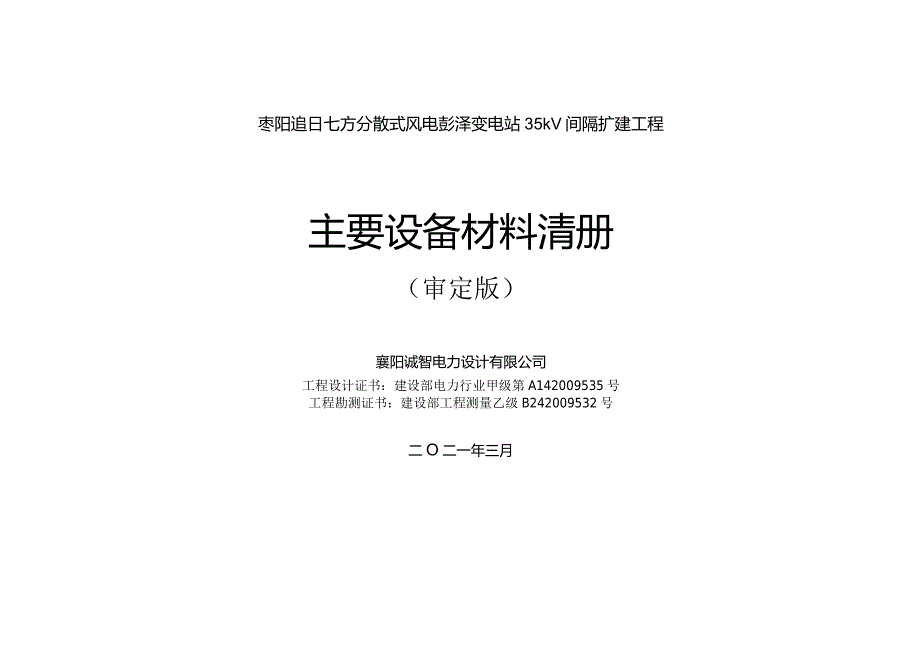

1、江）诚智设计CZEPDC工程号：423-B211022C-A-02枣阳追日七方分散式风电彭泽变电站35kV间隔扩建工程主要设备材料清册（审定版）襄阳诚智电力设计有限公司工程设计证书：建设部电力行业甲级第A142009535号工程勘测证书：建设部工程测量乙级B242009532号二O二一年三月徐艺真唐伟张朝华批准：刘兴超审核：葛峻盛文远设总：徐艺真校核：周启虎齐剑设计：张超张群辉编制一、清册根据初步设计方案进行编制。二、本清册只计列本期工程部分电气一次设备材料清册一、35kV屋外配电装置序号名称规格及型号单位数量备注1断路器ZW30-40.52500A31.5kA台2附外置CT:200-400-
2、600/5A,0.2S0.5/10P20/10P202隔离开关GW4A-40.5DD/2500A双接地组13隔离开关GW4A-40.5D/2500A单接地组24避雷器YH5WZ-51/134支35钢芯铝导线LGJ-300/25米200二防雷接地及电缆防火1热镀锌扁钢60X6m20接地引下线2电缆防火涂料Kg1503有机防火堵料Kg1504无机防火堵料Kg1505防火板m2106防火包m2107热镀锌钢管50m1208镀锌角钢L505mm米1009铜排TMY-40X3米20电气二次设备材料清册序号名称型号及规格单位数量备注135kV线路保护测控柜含：面11.135kV线路光纤差动保护装置套1许继电气1.2电能质量监测装置套1多通道2电能表O.2S级常规表只23控制电缆千米1.54电力电缆千米0.35单模分支尾缆千米0.26防误闭锁系统扩充含锁具5把和逻辑修改项17主站和厂站端监控系统扩充项18电能计量系统扩充项1通信部分材料清册序号名称型号及规格单位数量备注2.1PCM设备PCM,BX-IO套22.2光接口板STM-4,接地城网套2许继电气2.3光配单元480套1多通道2.42M板（=63路2M及接线区）ESE1(75)-EPE1(75)套22.5通信设备安装费套12.6导引光缆m3002.7保护子管32PE硅芯管m30()
