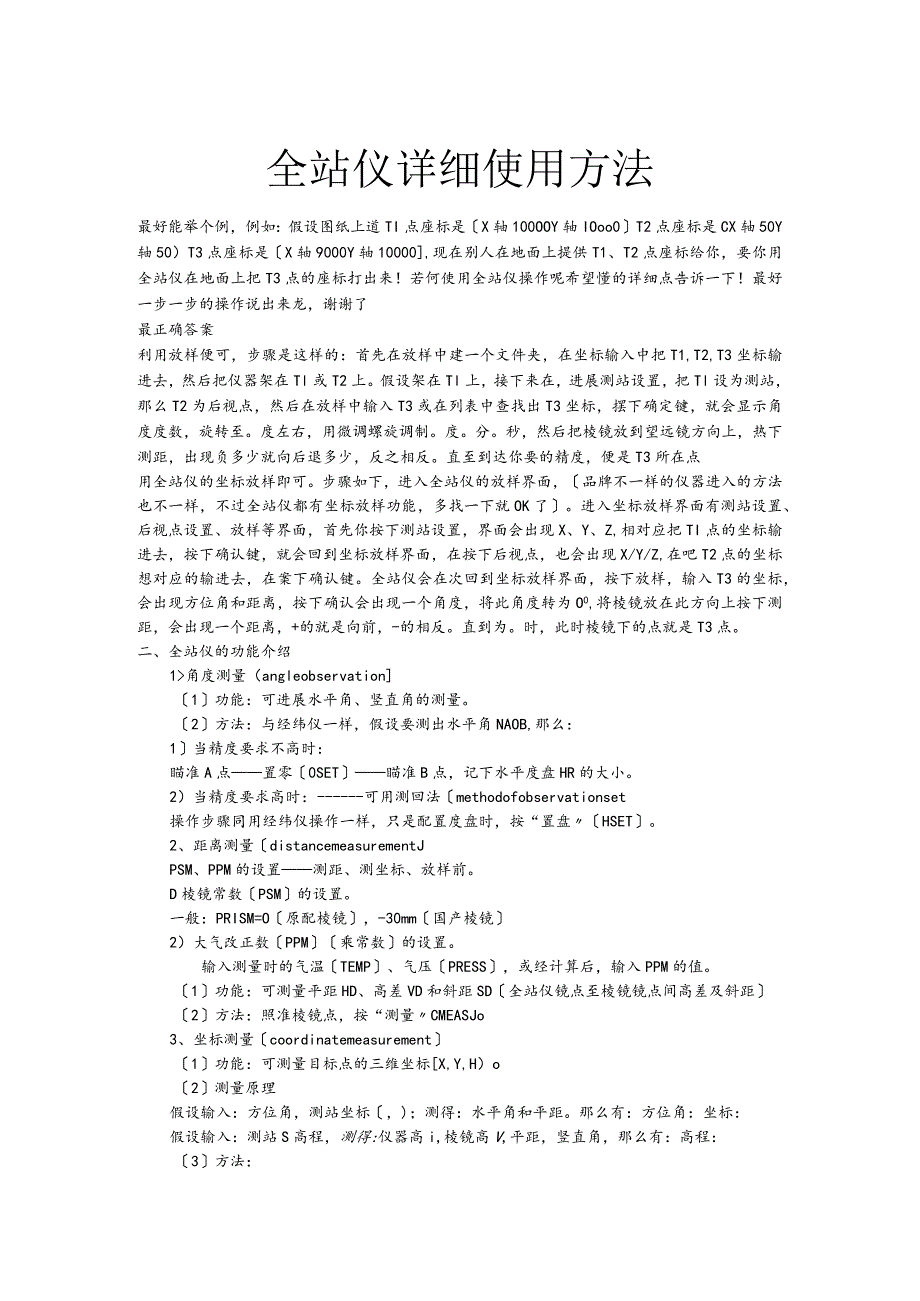

全站仪测量使用详细方法.docx_第1页
第1页 / 共4页

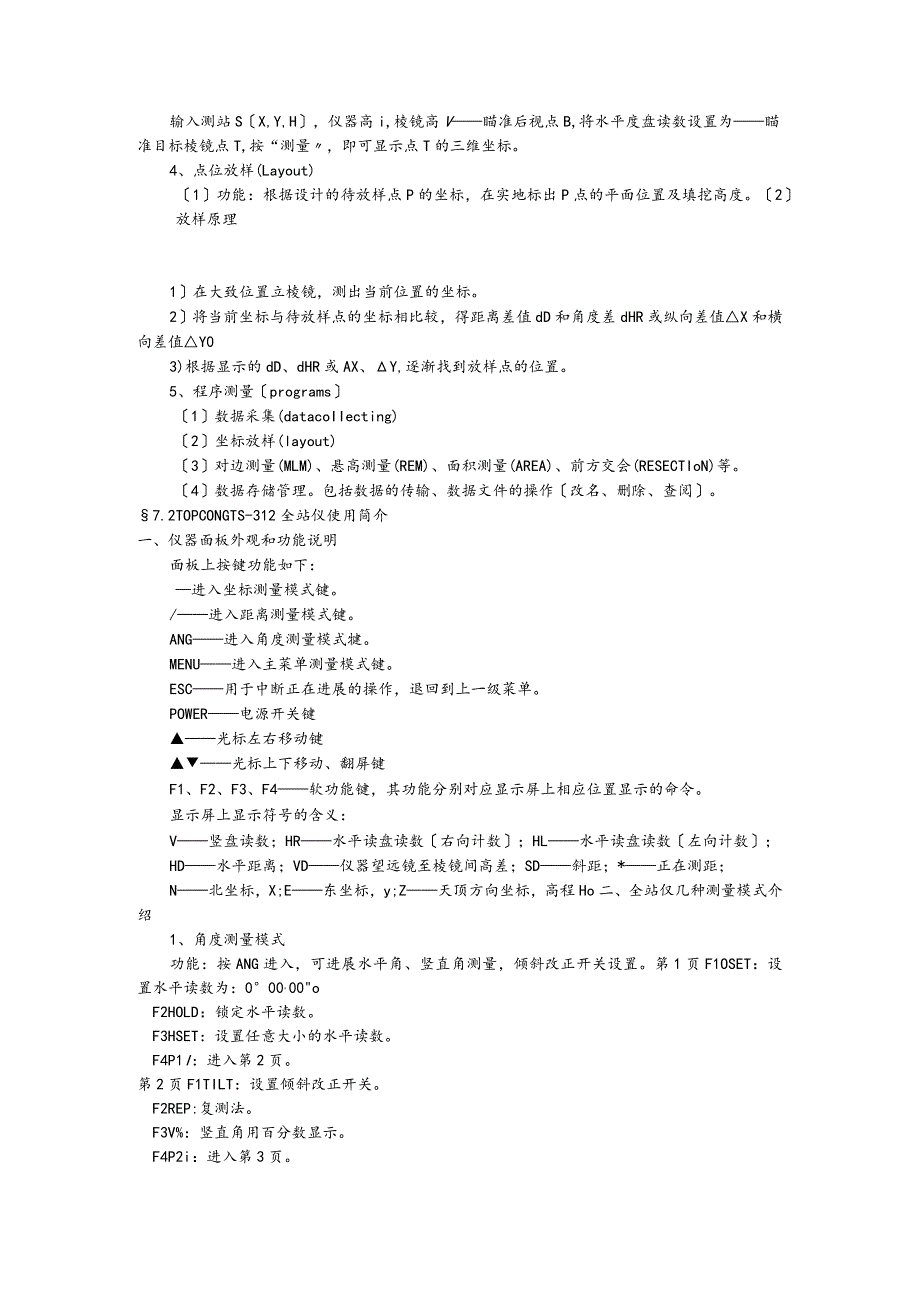

全站仪测量使用详细方法.docx_第2页
第2页 / 共4页

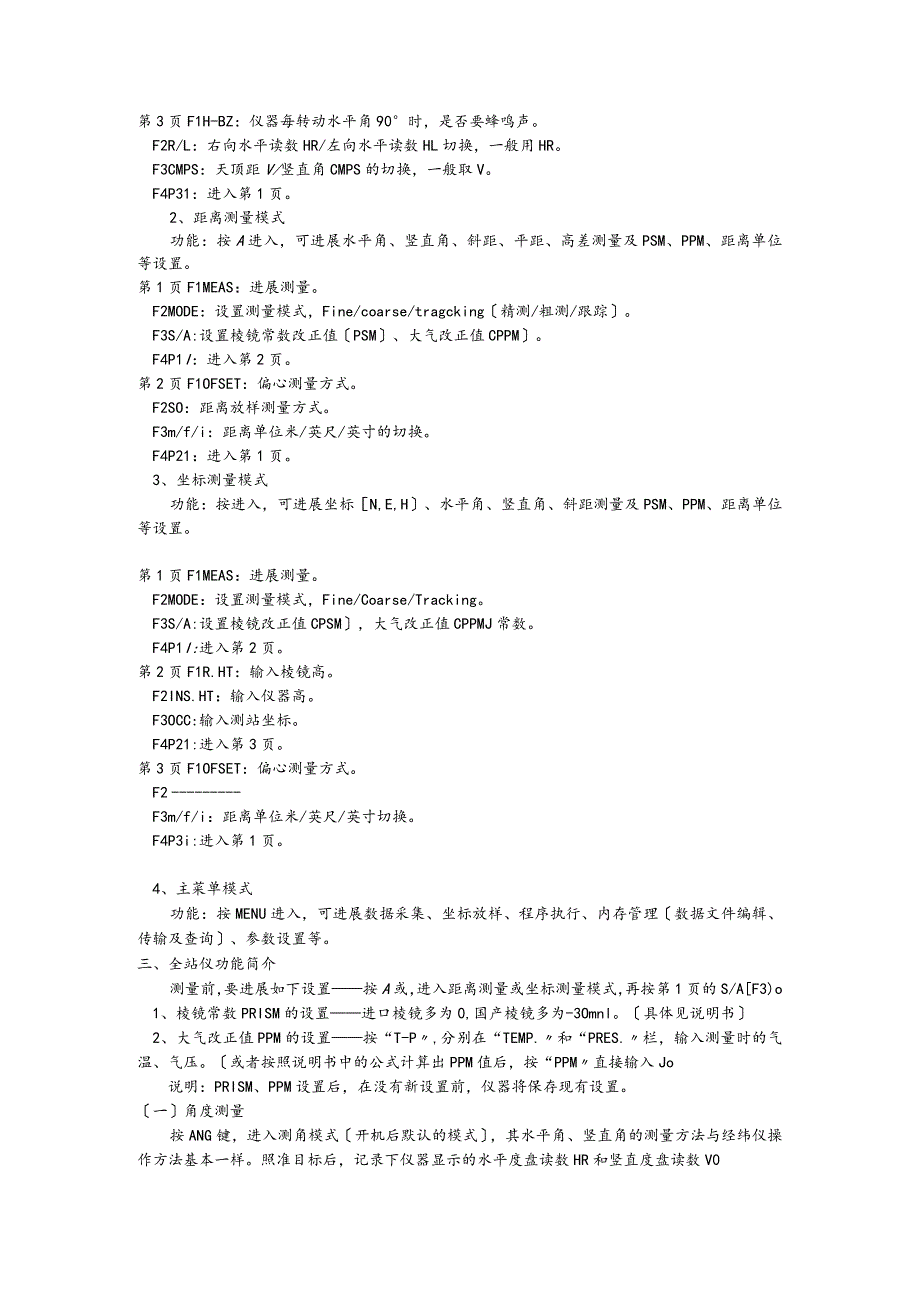

全站仪测量使用详细方法.docx_第3页
第3页 / 共4页
全站仪测量使用详细方法.docx_第4页
第4页 / 共4页
亲,该文档总共4页,全部预览完了,如果喜欢就下载吧!
资源描述

《全站仪测量使用详细方法.docx》由会员分享,可在线阅读,更多相关《全站仪测量使用详细方法.docx(4页珍藏版)》请在第壹文秘上搜索。

1、全站仪详细使用方法最好能举个例,例如:假设图纸上道TI点座标是X轴100OOY轴IOoo0T2点座标是CX轴50Y轴50)T3点座标是X轴9000Y轴10000,现在别人在地面上提供T1、T2点座标给你,要你用全站仪在地面上把T3点的座标打出来!若何使用全站仪操作呢希望懂的详细点告诉一下!最好一步一步的操作说出来龙,谢谢了最正确答案利用放样便可,步骤是这样的:首先在放样中建一个文件夹,在坐标输入中把T1,T2,T3坐标输进去,然后把仪器架在Tl或T2上。假设架在Tl上,接下来在,进展测站设置,把Tl设为测站,那么T2为后视点,然后在放样中输入T3或在列表中查找出T3坐标,摆下确定键,就会显示角

2、度度数,旋转至。度左右,用微调螺旋调制。度。分。秒,然后把棱镜放到望远镜方向上,热下测距,出现负多少就向后退多少,反之相反。直至到达你要的精度,便是T3所在点用全站仪的坐标放样即可。步骤如下,进入全站仪的放样界面,品牌不一样的仪器进入的方法也不一样,不过全站仪都有坐标放样功能,多找一下就OK了。进入坐标放样界面有测站设置、后视点设置、放样等界面,首先你按下测站设置,界面会出现X、Y、Z,相对应把TI点的坐标输进去,按下确认键,就会回到坐标放样界面,在按下后视点,也会出现X/Y/Z,在吧T2点的坐标想对应的输进去,在案下确认键。全站仪会在次回到坐标放样界面,按下放样,输入T3的坐标,会出现方位角

3、和距离,按下确认会出现一个角度,将此角度转为O0,将棱镜放在此方向上按下测距,会出现一个距离,+的就是向前,-的相反。直到为。时,此时棱镜下的点就是T3点。二、全站仪的功能介绍1角度测量(angleobservation1功能:可进展水平角、竖直角的测量。2方法:与经纬仪一样,假设要测出水平角NAOB,那么:1当精度要求不高时:瞄准A点置零0SET瞄准B点,记下水平度盘HR的大小。2)当精度要求高时:可用测回法methodofobservationset操作步骤同用经纬仪操作一样,只是配置度盘时,按“置盘HSET。2、距离测量distancemeasurementJPSM、PPM的设置测距、测

4、坐标、放样前。D棱镜常数PSM的设置。一般:PRISM=O原配棱镜,-30mm国产棱镜2)大气改正数PPM乘常数的设置。输入测量时的气温TEMP、气压PRESS,或经计算后,输入PPM的值。1功能:可测量平距HD、高差VD和斜距SD全站仪镜点至棱镜镜点间高差及斜距2方法:照准棱镜点,按“测量CMEASJo3、坐标测量coordinatemeasurement1功能:可测量目标点的三维坐标X,Y,H)o2测量原理假设输入:方位角,测站坐标,);测得:水平角和平距。那么有:方位角:坐标:假设输入:测站S高程,测得:仪器高i,棱镜高V,平距,竖直角,那么有:高程:3方法:输入测站SX,Y,H,仪器高

5、i,棱镜高V瞄准后视点B,将水平度盘读数设置为瞄准目标棱镜点T,按“测量,即可显示点T的三维坐标。4、点位放样(Layout)1功能:根据设计的待放样点P的坐标,在实地标出P点的平面位置及填挖高度。2放样原理1在大致位置立棱镜,测出当前位置的坐标。2将当前坐标与待放样点的坐标相比较,得距离差值dD和角度差dHR或纵向差值X和横向差值Y03)根据显示的dD、dHR或AX、Y,逐渐找到放样点的位置。5、程序测量programs1数据采集(datacoIIecting)2坐标放样(layout)3对边测量(MLM)、悬高测量(REM)、面积测量(AREA)、前方交会(RESECTIoN)等。4数据存

6、储管理。包括数据的传输、数据文件的操作改名、删除、查阅。7.2TOPCONGTS-312全站仪使用简介一、仪器面板外观和功能说明面板上按键功能如下:进入坐标测量模式键。/进入距离测量模式键。ANG进入角度测量模式犍。MENU进入主菜单测量模式键。ESC用于中断正在进展的操作,退回到上一级菜单。POWER电源开关键光标左右移动键光标上下移动、翻屏键F1、F2、F3、F4软功能键,其功能分别对应显示屏上相应位置显示的命令。显示屏上显示符号的含义:V竖盘读数;HR水平读盘读数右向计数;HL水平读盘读数左向计数;HD水平距离;VD仪器望远镜至棱镜间高差;SD斜距;*正在测距;N北坐标,X;E东坐标,y

7、;Z天顶方向坐标,高程Ho二、全站仅几种测量模式介绍1、角度测量模式功能:按ANG进入,可进展水平角、竖直角测量,倾斜改正开关设置。第1页F1OSET:设置水平读数为:000,00oF2HOLD:锁定水平读数。F3HSET:设置任意大小的水平读数。F4P1I:进入第2页。第2页F1TILT:设置倾斜改正开关。F2REP:复测法。F3V%:竖直角用百分数显示。F4P2i:进入第3页。第3页F1H-BZ:仪器每转动水平角90时,是否要蜂鸣声。F2R/L:右向水平读数HR/左向水平读数HL切换,一般用HR。F3CMPS:天顶距V/竖直角CMPS的切换,一般取V。F4P31:进入第1页。2、距离测量模

8、式功能:按A进入,可进展水平角、竖直角、斜距、平距、高差测量及PSM、PPM、距离单位等设置。第1页F1MEAS:进展测量。F2MODE:设置测量模式,Fine/coarse/tragcking精测/粗测/跟踪。F3S/A:设置棱镜常数改正值PSM、大气改正值CPPM。F4P1I:进入第2页。第2页F1OFSET:偏心测量方式。F2SO:距离放样测量方式。F3m/f/i:距离单位米/英尺/英寸的切换。F4P21:进入第1页。3、坐标测量模式功能:按进入,可进展坐标N,E,H、水平角、竖直角、斜距测量及PSM、PPM、距离单位等设置。第1页F1MEAS:进展测量。F2MODE:设置测量模式,Fi

9、ne/Coarse/Tracking。F3S/A:设置棱镜改正值CPSM,大气改正值CPPMJ常数。F4P1I:进入第2页。第2页F1R.HT:输入棱镜高。F2INS.HT:输入仪器高。F3OCC:输入测站坐标。F4P21:进入第3页。第3页F1OFSET:偏心测量方式。F2F3m/f/i:距离单位米/英尺/英寸切换。F4P3i:进入第1页。4、主菜单模式功能:按MENU进入,可进展数据采集、坐标放样、程序执行、内存管理数据文件编辑、传输及查询、参数设置等。三、全站仪功能简介测量前,要进展如下设置按A或,进入距离测量或坐标测量模式,再按第1页的S/AF3)o1、棱镜常数PRISM的设置进口棱镜

10、多为0,国产棱镜多为-3Omnl。具体见说明书2、大气改正值PPM的设置按“T-P,分别在“TEMP.和“PRES.栏,输入测量时的气温、气压。或者按照说明书中的公式计算出PPM值后,按“PPM直接输入Jo说明:PRISM、PPM设置后,在没有新设置前,仪器将保存现有设置。一角度测量按ANG键,进入测角模式开机后默认的模式,其水平角、竖直角的测量方法与经纬仪操作方法基本一样。照准目标后,记录下仪器显示的水平度盘读数HR和竖直度盘读数V0二距离测量先按A键,进入测距模式,瞄准棱镜后,按F1MEAS,记录下仪器测站点至棱镜点间的平距HD、镜头与镜头间的斜距SD和镜头与镜头间的高差VD0三坐标测量1

11、、按ANG键,进入测角模式,瞄准后视点A02、按HSET,输入测站0至后视点A的坐标方位角。如:输入65.4839,即输入了。3、按键,进入坐标测量模式。按Pi,进入第2页。4、按OCC,分别在N、E、Z输入测站坐标XO,Y0,HO。5、按PJ,进入第2页,在INS.HT栏,输入仪器高。6、按PJ,进入第2页,在R.HT栏,输入B点处的棱镜高。7、瞄准待测量点B,按MEAS,得B点的XB,YB,HB。四零星点的坐标放样不使用文件1、按MENU,进入主菜单测量模式。2、按LAYOUT,进入放样程序,再按SKP,略过使用文件。3、按00C.PTF1),再按NEZ,输入测站0点的坐标XO,YO,HO

12、;并在INS.HT一栏,输入仪器高。4、按BACKSIGHTF2,再按NE/AZ,输入后视点A的坐标xA,yA;假设不知A点坐标而坐标方位角,那么可再按AZ,在HR项输入的值。瞄准A点,按YES。5、按LAYOUT(F3,再按NEZ,输入待放样点B的坐标B,yB,HB及测杆单棱镜的镜高后,按ANGLEF1Jo使用水平制动和水平微动螺旋,使显示的dHR=0o0000”,即找到了OB方向,指挥持测杆单极镜者移动位置,使棱镜位于OB方向上。6、按DIST,进展测量,根据显示的dHD来指挥持棱镜者沿OB方向移动,假设dHD为正,那么向0点方向移动;反之假设dHD为负,那么向远处移动,直至dHD=O时,立棱镜点即为B点的平面位置。7、其所显示的dZ值即为立棱镜点处的填挖高度,正为挖,负为填。8、按NEXT反复5、6两步,放样下一个点C。
