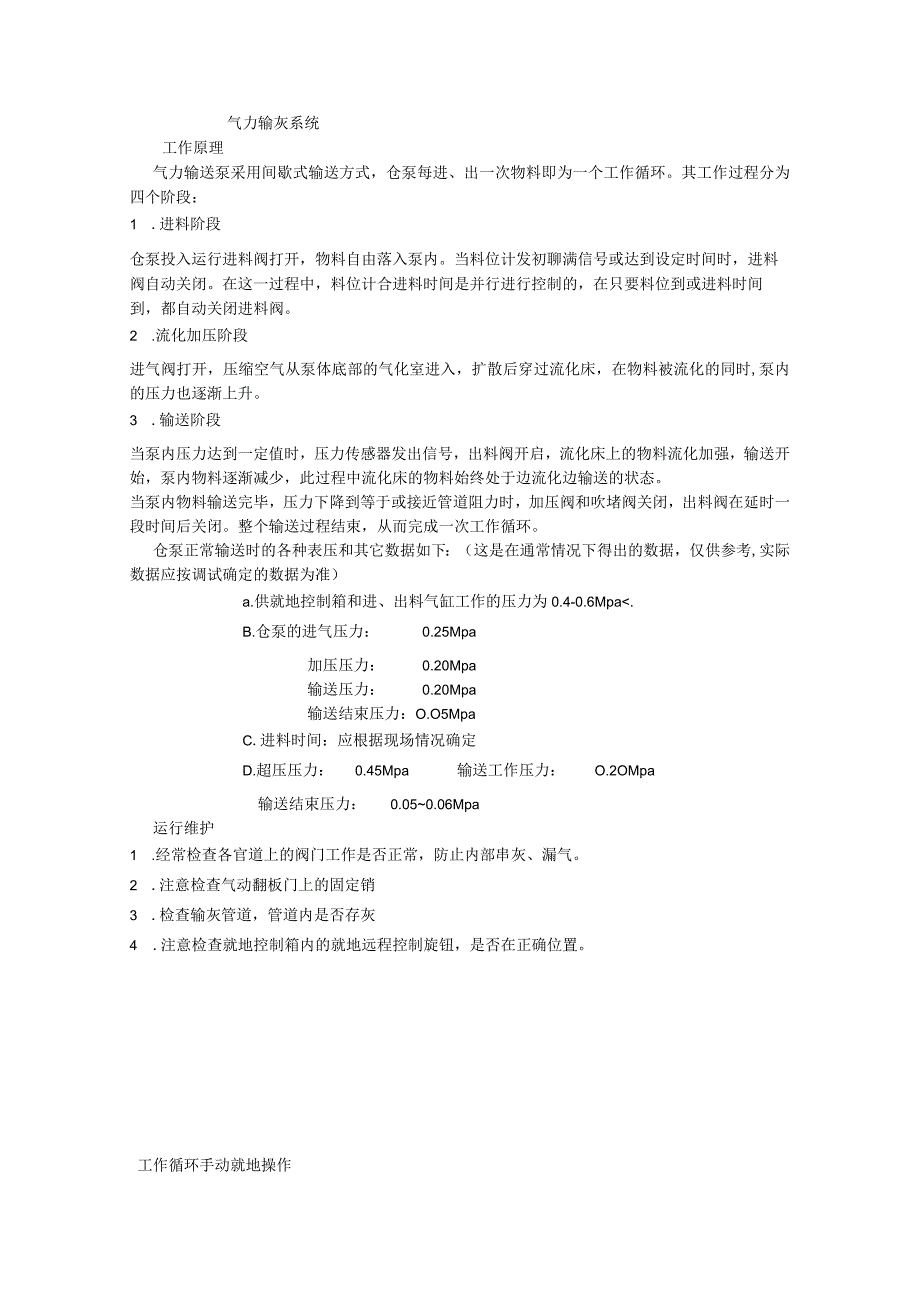

1、气力输灰系统工作原理气力输送泵采用间歇式输送方式，仓泵每进、出一次物料即为一个工作循环。其工作过程分为四个阶段：1 .进料阶段仓泵投入运行进料阀打开，物料自由落入泵内。当料位计发初聊满信号或达到设定时间时，进料阀自动关闭。在这一过程中，料位计合进料时间是并行进行控制的，在只要料位到或进料时间到，都自动关闭进料阀。2 .流化加压阶段进气阀打开，压缩空气从泵体底部的气化室进入，扩散后穿过流化床，在物料被流化的同时,泵内的压力也逐渐上升。3 .输送阶段当泵内压力达到一定值时，压力传感器发出信号，出料阀开启，流化床上的物料流化加强，输送开始，泵内物料逐渐减少，此过程中流化床的物料始终处于边流化边输送的
2、状态。当泵内物料输送完毕，压力下降到等于或接近管道阻力时，加压阀和吹堵阀关闭，出料阀在延时一段时间后关闭。整个输送过程结束，从而完成一次工作循环。仓泵正常输送时的各种表压和其它数据如下：（这是在通常情况下得出的数据，仅供参考,实际数据应按调试确定的数据为准）a.供就地控制箱和进、出料气缸工作的压力为0.4-0.6Mpa.B.仓泵的进气压力：0.25Mpa加压压力：0.20Mpa输送压力：0.20Mpa输送结束压力：O.O5MpaC.进料时间：应根据现场情况确定D.超压压力：0.45Mpa输送工作压力：O.2OMpa输送结束压力：0.050.06Mpa运行维护1 .经常检查各官道上的阀门工作是否正常，防止内部串灰、漏气。2 .注意检查气动翻板门上的固定销3 .检查输灰管道，管道内是否存灰4 .注意检查就地控制箱内的就地远程控制旋钮，是否在正确位置。工作循环手动就地操作进料阶段加压阶段)俞送阶段排气阀进料阀排气阀进:料阀加Y加压阀关防开堵阀输送阀(加压阀关)防堵阀关输送阀一关一排工排气阀一关一进料时间1015s时间TOs压力0.4输送时间=60S排气时间l-2s注意：手动操作时，应将就地控制箱内的自动切换成手动。
