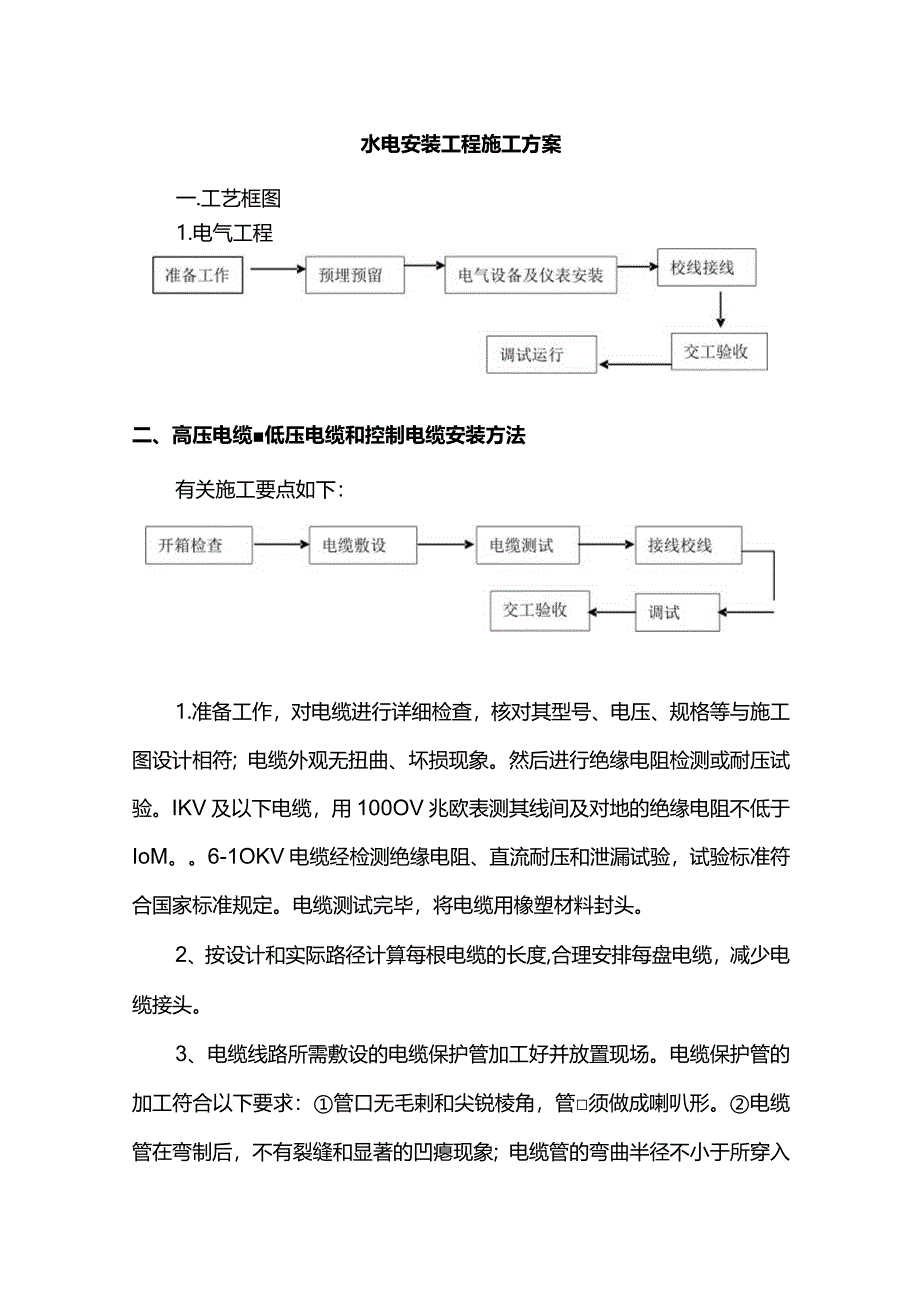

1、水电安装工程施工方案一.工艺框图1.电气工程二、高压电缆低压电缆和控制电缆安装方法有关施工要点如下：1.准备工作，对电缆进行详细检查，核对其型号、电压、规格等与施工图设计相符；电缆外观无扭曲、坏损现象。然后进行绝缘电阻检测或耐压试验。IKV及以下电缆，用100OV兆欧表测其线间及对地的绝缘电阻不低于IoM。6-1OKV电缆经检测绝缘电阻、直流耐压和泄漏试验，试验标准符合国家标准规定。电缆测试完毕，将电缆用橡塑材料封头。2、按设计和实际路径计算每根电缆的长度,合理安排每盘电缆，减少电缆接头。3、电缆线路所需敷设的电缆保护管加工好并放置现场。电缆保护管的加工符合以下要求：管口无毛剌和尖锐棱角，管须

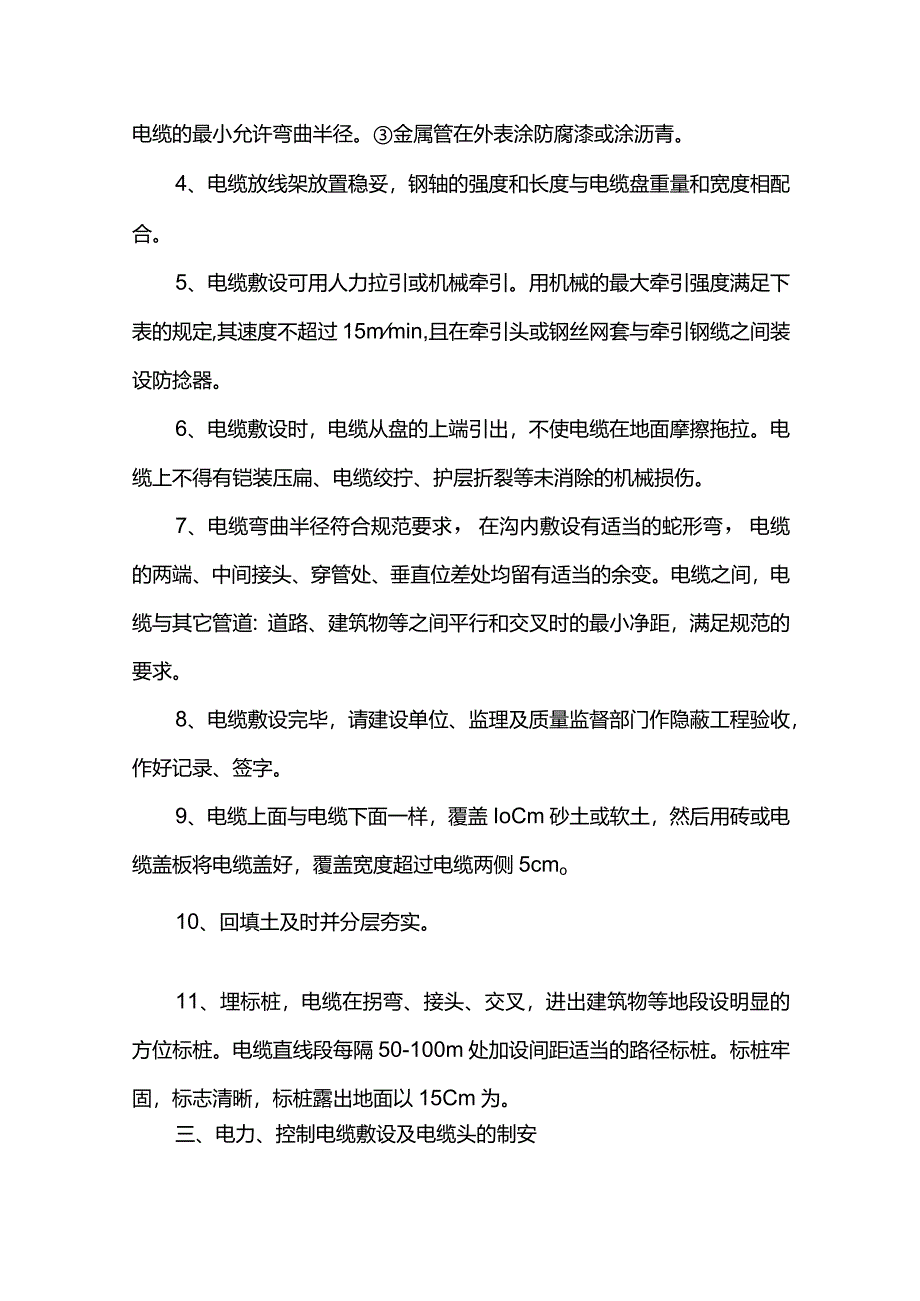

2、做成喇叭形。电缆管在弯制后，不有裂缝和显著的凹瘪现象；电缆管的弯曲半径不小于所穿入电缆的最小允许弯曲半径。金属管在外表涂防腐漆或涂沥青。4、电缆放线架放置稳妥，钢轴的强度和长度与电缆盘重量和宽度相配合。5、电缆敷设可用人力拉引或机械牵引。用机械的最大牵引强度满足下表的规定,其速度不超过15mmin,且在牵引头或钢丝网套与牵引钢缆之间装设防捻器。6、电缆敷设时，电缆从盘的上端引出，不使电缆在地面摩擦拖拉。电缆上不得有铠装压扁、电缆绞拧、护层折裂等未消除的机械损伤。7、电缆弯曲半径符合规范要求，在沟内敷设有适当的蛇形弯，电缆的两端、中间接头、穿管处、垂直位差处均留有适当的余变。电缆之间，电缆与其它

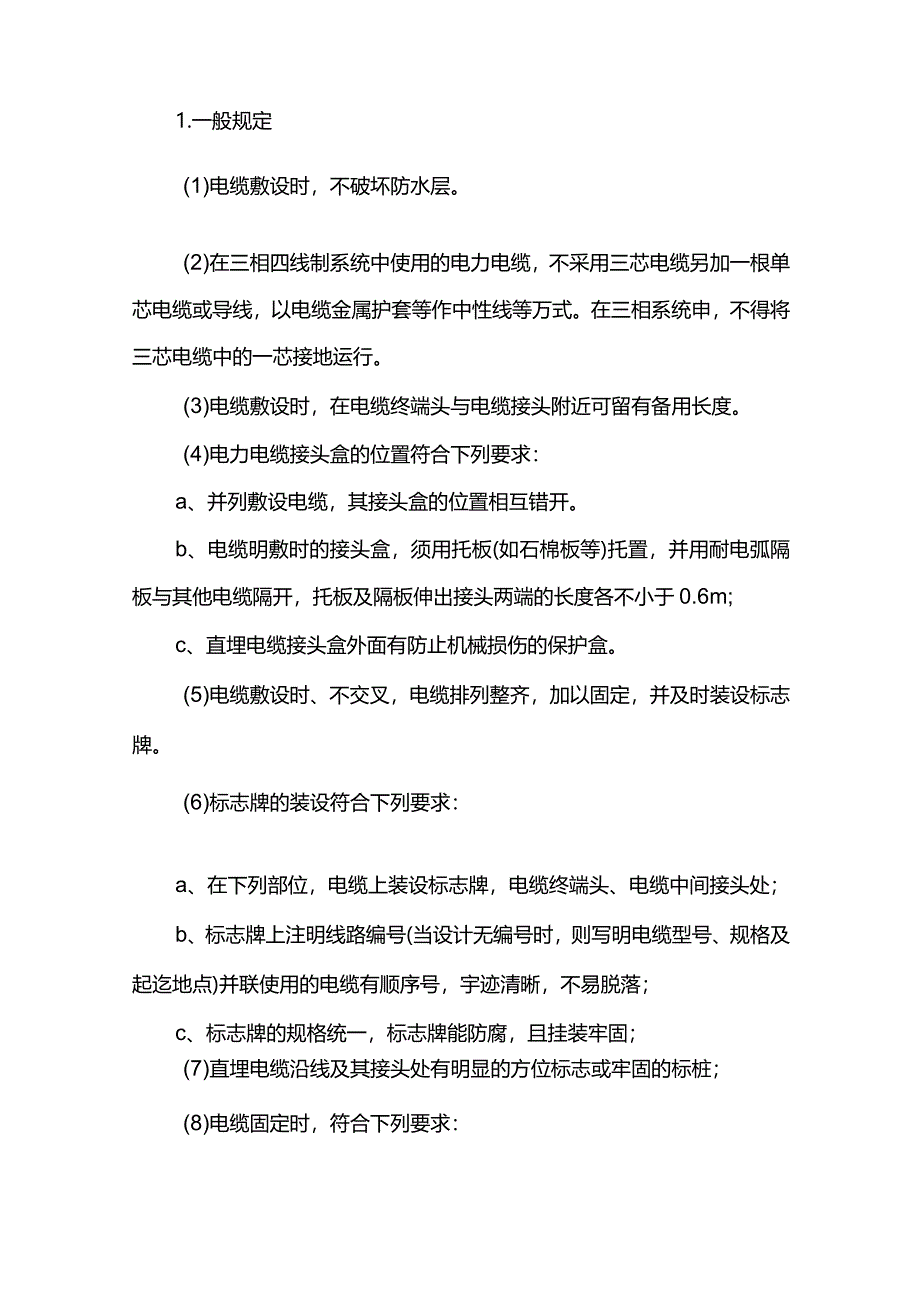

3、管道：道路、建筑物等之间平行和交叉时的最小净距，满足规范的要求。8、电缆敷设完毕，请建设单位、监理及质量监督部门作隐蔽工程验收，作好记录、签字。9、电缆上面与电缆下面一样，覆盖IoCm砂土或软土，然后用砖或电缆盖板将电缆盖好，覆盖宽度超过电缆两侧5cmo10、回填土及时并分层夯实。11、埋标桩，电缆在拐弯、接头、交叉，进出建筑物等地段设明显的方位标桩。电缆直线段每隔50-100m处加设间距适当的路径标桩。标桩牢固，标志清晰，标桩露出地面以15Cm为。三、电力、控制电缆敷设及电缆头的制安1.一般规定(1)电缆敷设时，不破坏防水层。(2)在三相四线制系统中使用的电力电缆，不采用三芯电缆另加一根单芯
4、电缆或导线，以电缆金属护套等作中性线等万式。在三相系统申，不得将三芯电缆中的一芯接地运行。(3)电缆敷设时，在电缆终端头与电缆接头附近可留有备用长度。(4)电力电缆接头盒的位置符合下列要求：a、并列敷设电缆，其接头盒的位置相互错开。b、电缆明敷时的接头盒，须用托板(如石棉板等)托置，并用耐电弧隔板与其他电缆隔开，托板及隔板伸出接头两端的长度各不小于0.6m;c、直埋电缆接头盒外面有防止机械损伤的保护盒。(5)电缆敷设时、不交叉，电缆排列整齐，加以固定，并及时装设标志牌。(6)标志牌的装设符合下列要求：a、在下列部位，电缆上装设标志牌，电缆终端头、电缆中间接头处；b、标志牌上注明线路编号(当设计
5、无编号时，则写明电缆型号、规格及起迄地点)并联使用的电缆有顺序号，宇迹清晰，不易脱落；c、标志牌的规格统一，标志牌能防腐，且挂装牢固；(7)直埋电缆沿线及其接头处有明显的方位标志或牢固的标桩；(8)电缆固定时，符合下列要求：a、在下列地万将电缆加以固定；垂直敷设或超过450倾斜敷没的电缆,在每一个支架上；水平敷设的电缆,在电缆首末两端及转弯、电缆接头两端处；b、电缆夹具的形式统一。(9)电缆进入电缆沟、建筑物、盘(柜)以及穿入管子时，出入口封闭；管口密闭；管口密封。(10)对于有抗干扰要求的电缆线路，投设计规定作好抗干扰措施。2、电缆直埋敷设埋设要求(1在电缆线路路径上有可能使电缆受到机械损伤
6、、化学作用、地下电流、震动、热影响、嚼植物质、虫鼠等危害的地段，采用保护措施。(2)电缆埋设深度符合下列要求；a、电缆表面距地面的距离不小于0.7m,只有在引入建筑物、与地下建筑交叉及绕过地下建筑物处，可埋设浅些，并采取保护措施。b、电缆埋设于冻土层以下。当无法深埋时，采取措施，防止电缆受到损坏。c、电缆之间、电缆与其他管道、道路、建筑物等之间平行和交叉时的最小距离，符合规定。严禁将屯缆平行敷设于管道的上面域下面。d、直埋电缆的上、下万须铺以不小于100mm厚的沙层，并盖以混凝土保护板,其覆宽度超过电缆两侧各50mm也可用砖块代替混凝土盖板。沙子中不有石块或其他硬质杂物。3、管道内电缆敷设在下
7、列地点，电缆有一定机械强度的保护管或加装保护罩：(1)电缆进入建筑物、穿过楼板及墙壁处。(2)从沟道引至电杆、没备、墙外表面域房屋内行人容易接近处的电缆，距地面高度2米以下的一段。(3)其他可能受到机械损伤的地方。4、电缆头制作(1)电缆终端头或电缆接头制作工作，由经过培训有熟练技巧的技工担任;或在前述人员的指导下进行工作。(2)电缆终端头及电缆接头制作时，严格遵守制作工艺规程。(3)室外制作电缆终端头及电缆中间接头时，在气候良好的条件下进行，并有防止尘土和外来污染的措施。(4)在制作电缆终端头与电缆中间接头前作好检查工作。(5)不同牌号的高压绝缘胶不混合使用。如需混合使用时，经过理化及电气性
8、能试验，符合使用要求后方可混合。(6)电力电缆的终端头、电缆中间接头的外壳与该处的电缆金属护套及皑装层均良好接地。接地线采用铜纹线，其截面不小于IOmm20(7)制作要求a、电缆头从开始剥切到制作完毕必须连续进行，一次完成，以免受潮。b、剥切电缆时不得伤及线芯绝缘。c、高压电缆在绕包绝缘时,与电缆屏蔽有不小于5mm间隙,绕包屏蔽时，与电缆屏蔽有不小于5mm的重叠。d、电缆终端头的出线保持必要的电气间距。四、照明部分安装1.照明装置的安装按已批准的设计进行施工；2、与照明装置安装有关的建筑物和构筑物的土建筑工程施工工程质量，符合现行的及验收规范中的有关规定；3、土建工程具备下列条件：(1)对灯具
9、安装有妨碍的模板、脚手架拆除；(2)顶棚、墙面等的抹灰工作及表面装饰工程已完成，并结束场地清理工作；4、进行过设计交底,施工方案己经编制并审批。5、成品保护(1)照明器具的运输；保管符合国家有关物资的运输、保管规定；(2)照明器具的安装，在室内土建装饰工作全面完成，并且房门可以关锁的情况下安装，下班时要及时关锁；(3)安装过程中，要注意保护顶棚、墙壁、地面不污染、不损伤；6、灯具的接线盒、木台、吊钩等承重结构，一定要按要求安装,确保器具的牢固性。7、注意的质量问题(1)灯具配件齐全，无机械损伤、变形、油漆剥落、灯罩破裂等现象；(2)变电所内高、低压盘及母线的证上方，不得安装灯具；(3)软线吊灯
10、的吊灯线选用双股编织花线，若采用0.5mm2软塑料线时，穿软塑料管并将该线双股并列挽保险扣。吊灯软线与灯头压线螺丝连接将软线裸铜芯线挽成圈再涮锡后进行安装。五.防雷接地系统安装1.作业条件(1)电气装置的接地工程按已批准的设计进行施工。(2)接地体的材质、尺寸符合设计要求。(3)作保护接地的部分。为防止绝缘损坏而遭受触电的危险,将与电气装置或设备带电部分相绝缘的外露可导电部分同接地体之间作良好的电气连接称为保护接地。它包括外露可导电部分与接地体的连接或通过导线保护接地线(PE线)与电源接地极的连接。a、电机、变压器、电器、照明设备、携带式或移动式电气设备金属外壳和底座接地。b、电气设各的传动机
11、构装置接地。c、电流互感器的二次线圈接地(继电保护有特殊要求时按规定)，电流互感器未使用的二次线圈短路并接地，电容型绝缘的电流互感器,其一次线圈末端的引出端子及铁芯引出接地端子接地。d、配电屏、控制屏等配吧装置框架接地。e、交、直流电力电缆接线盒、终端盒的外壳、电力电缆、控制电缆的金属护套、非铠装和非金属护套电缆的12根屏蔽芯线。敷设的钢管和电缆支架等均接地。穿过零序电流互感器的电缆，其电缆头接地线穿过互感器后接地，并将接地点前的电缆头金属外壳、电缆金属包皮及接地线与地绝缘。f、室内外配电装置的金属构架和混凝土构架以及靠近带电部分的金属遮栏和金属网门等均接地。g、安装在低于3,5m混凝土梁上的
12、滑接线支架,固定钢索配线的结构架接地。h、避雷器的底座接地,附放电记录器的避雷器底座与基础绝缘，其放电记录器接地。2、人工接地体的安装。(1)垂直接地体的间距在垂直接地体长度为2.5m时，一般不小于5mo管追平行时不小于300-350mmo(2)安装接地体时,接地体与地面保持垂直。如果泥土很干很硬，可浇上一些水使其疏松，以易打入。(3)接地体间的扁钢安装扁钢安装前检查和调直，然后按设计规定，沿沟安装扁钢，依次将扁钢与接地体用焊接的方法连接。扁钢侧放而不可平放，因侧放时散流电阻较小。扁钢与钢管连接的位置距接地体最高点约100mm。接地导体互相连接一般采用搭焊。搭焊的长度确定，扁钢与角钢不小于宽度
13、的两倍，圆钢不小于直径的六倍,而且有三边以上的焊接。扁钢与钢管(或角钢)焊接时，除在其接触两侧进行焊接外，焊上由钢带弯成的孤形(或直角形)卡子，将扁钢直接弯成孤形(或直角形)与钢管(或角钢)焊接。常用的接地导体的焊接方式。3、成品保护(1)接地体埋设深度不小于0.6m。接地体远离于高温影响使土壤电阻率升高的地方。(2)防雷及接地工程，配合土建施工同时进行，互相配合作好成品保护工作。其隐蔽部分在覆盖前及时会同有关单位作好中间检查验收。(3)接地及防雷的材料要妥善保管，防止镀锌材料锈蚀。避雷器等带瓷材料要注意不能碰撞破损。(4)安装好的接闪器、引下线、接地装置等，不管明暗，严禁作为吊装、攀登、锚固
14、受力(如缆风绳拉点)等;更不能随意将其切断,或以外力使其变形等。(5)不得在避雷针构架上架设低压线或通讯线。(6)接地线防止发生机械损伤和化学腐蚀;在道路或管道等交叉及其他可能使接地线过受机械损伤处，均用管子或角钢等屏蔽保护。4、注意的质量问题(1)为减少相邻接地体的屏蔽作用，垂直接地体的间距不小于其长度的两倍，水平接地体的间距根拥设计规定，不小于5m。(2)接地干线至少在不同的两点与接地网相连接。(3)敷设完接地体的土沟回填土内不夹有石块、建筑材料或垃圾等。(4)在进行检修工作时需临时接地的地方(如断路器室、配电间、母线分段等)，均引入接地干线，并设有专供连接临时接地线使用的接线板和螺栓。(
15、5)避雷器用最短的接地线与变配电所的主接地网连接。(6)变电所的避雷线不有接头。(7)电气设备与接地线的连接一般采用焊接和螺栓连接两种。需要移动的设备采用螺栓连接。如电气设备装在金属结构上且有可靠的金属连接时，接地线或接零线可直接焊在金属构架上。电气设备的外壳一般设有专用接地螺栓。接地采用螺栓连接时，将螺栓即下，将设备与接地线的接触面擦净至发出金属光泽，接地线端部挂上焊锄，并涂中性凡士林抽。然后接入螺栓;将螺母拧紧。在有震动的地方，所有接地螺栓都须加垫弹簧垫圈以防震松。接地线如为扁钢、孔眼用手电钻或钻床钻孔;不得用气焊割孔。携带式电气设备用携带型导线的特各线芯接地。不得用零线作接地用，零线与接地线单独地与接地网连接。所采用的导线是铜导线，截面不小于L5mm.(8)不得在地下利用裸导体作为接地体或接地线。(9)不得使用蛇皮管、保温管的金属外皮或金属网以及电缆金属护层作接地线。但在电气设备需接地的房间内，电缆的金属护层接地，并保证其全长为完好的电气通路。(10)采用化学方法降低土壤电阻时，所用材料符合下列要求。a、对金属腐蚀性弱；b、水溶性成分含量低。5、安全注意事项(1)施工中的安全技术措施遵守现行有关安全技术视程、规范的规定。(2)爆炸和有火灾危险场所的电气装置接地工
