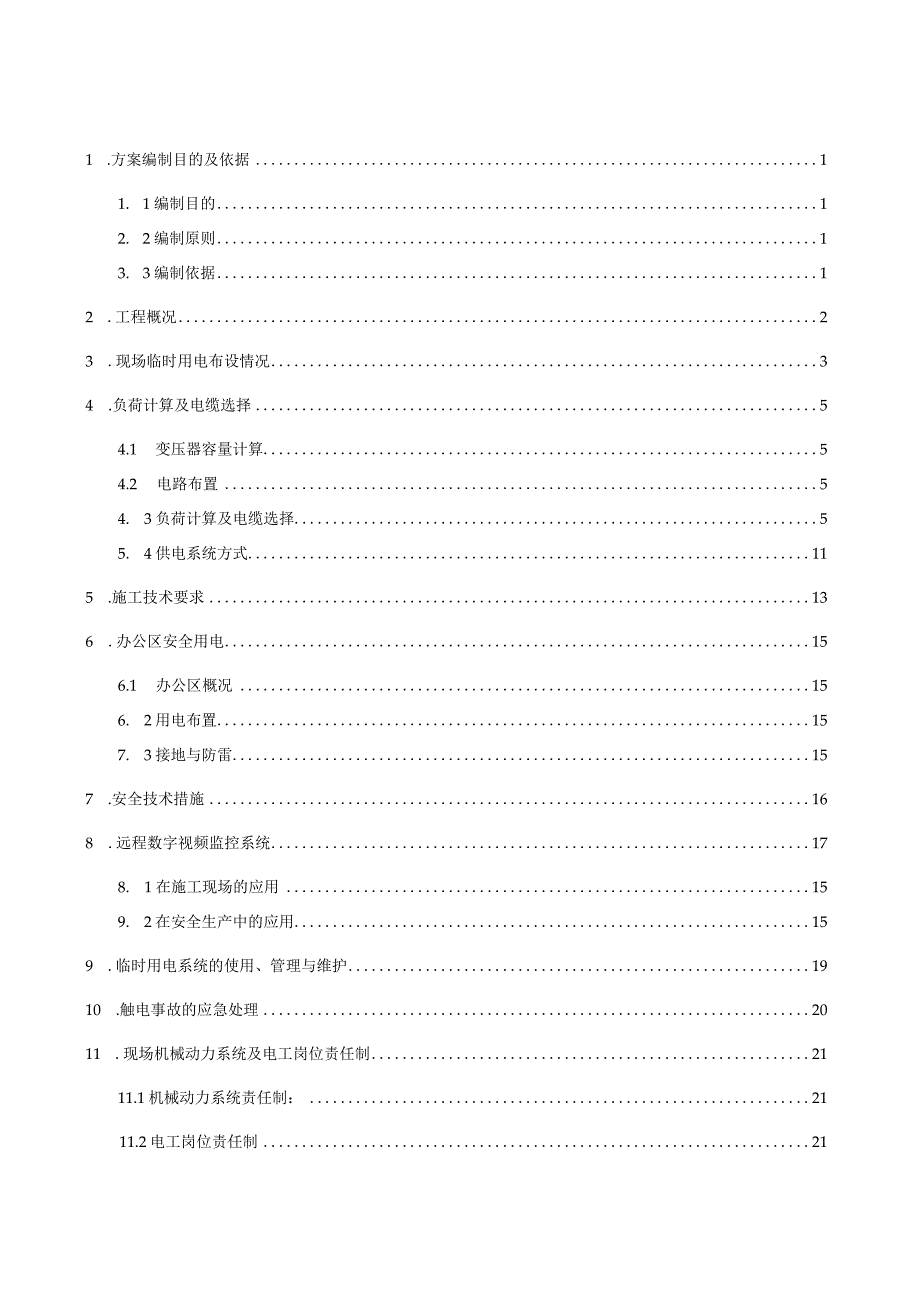

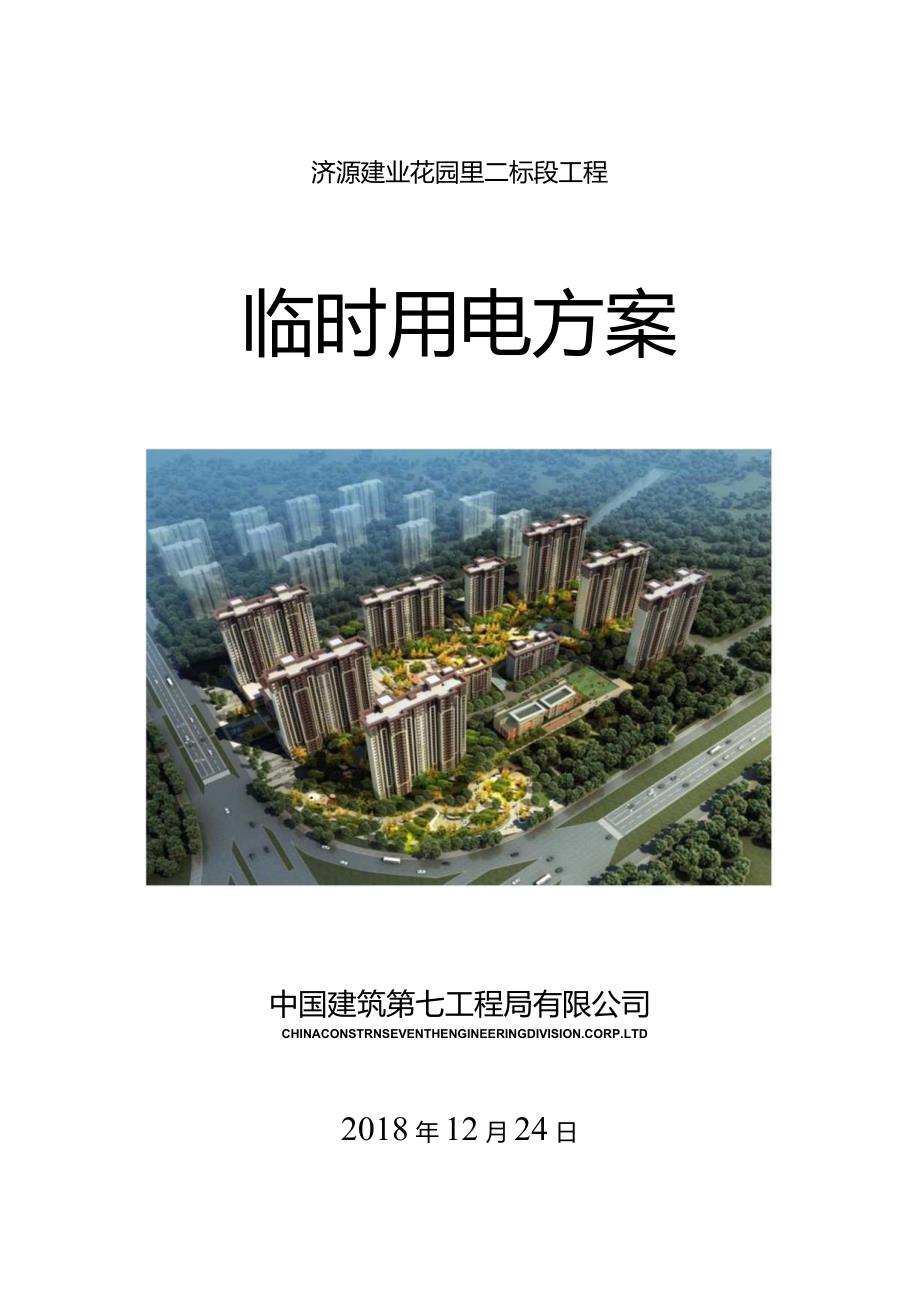

1、济源建业花园里二标段工程临时用电方案中国建筑第七工程局有限公司CHINACONSTRNSEVENTHENGINEERINGDIVISION.CORP.LTD2018年12月24日1 .方案编制目的及依据11. 1编制目的12. 2编制原则13. 3编制依据12 .工程概况23 .现场临时用电布设情况34 .负荷计算及电缆选择54.1 变压器容量计算54.2 电路布置54. 3负荷计算及电缆选择55. 4供电系统方式115 .施工技术要求136 .办公区安全用电156.1 办公区概况156. 2用电布置157. 3接地与防雷157 .安全技术措施168 .远程数字视频监控系统178. 1在施工现

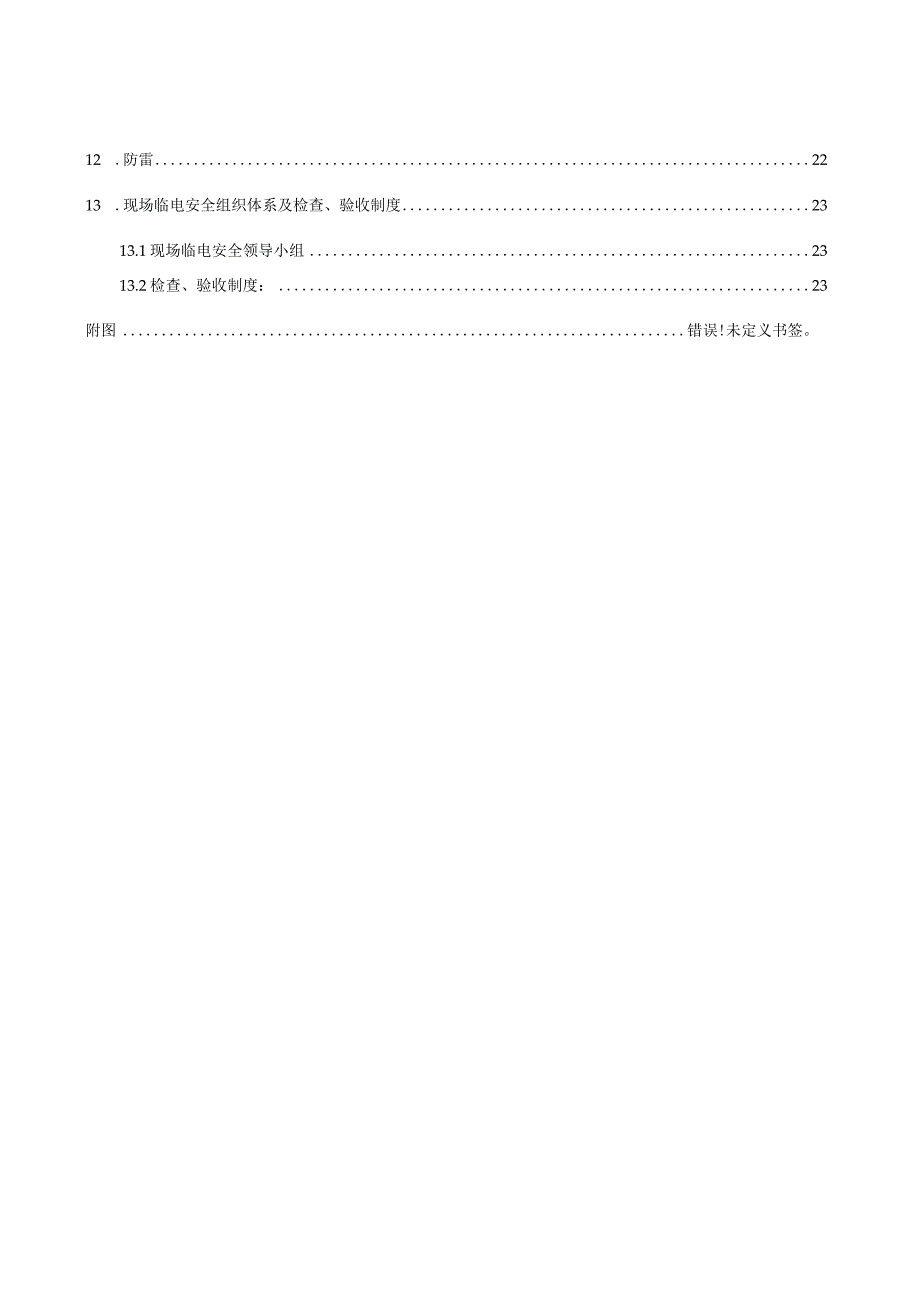

2、场的应用159. 2在安全生产中的应用159 .临时用电系统的使用、管理与维护1910 .触电事故的应急处理2011 .现场机械动力系统及电工岗位责任制2111.1机械动力系统责任制：2111.2电工岗位责任制2112 .防雷2213 .现场临电安全组织体系及检查、验收制度2313.1现场临电安全领导小组2313.2检查、验收制度：23附图错误!未定义书签。1.方案编制目的及依据.编制目的施工现场配电线路布置合理与否，关系到施工现场用电的质量，也影响到施工质量和施工进度。施工现场供电时，应选择合理的供电线路，采用可靠的电气设备和自动装置，加强施工用电的管理，防止各种错误操作，引发安全事故的发生
3、，提高施工现场供电的可靠性。因此，为了保障本项目施工现场的电力供应，必须做出周密、合理的安排，制定出最佳的供电方案及相应的安全保障措施，以确保施工正常运行。1.2、编制原则1、要求满足和适应工程整体和阶段性施工的要求。2、要求做到设计合理，便于安装敷设、操作、检查、维修、搬迁、拆除等。3、考虑项目经济成本，在满足施工生产需要的前提下本着经济节约、安全可靠的原则。4、本方案遵守现行有关施工用电方面的标准、规范和规程的规定，并满足中建总公司CI企业形象的要求。1. 3、编制依据1、建设工程施工现场供用电安全规范GB50194-2014.2、建筑电气工程施工质量验收规范GB50303-2015.3、
4、施工现场临时用电安全技术规范JGJ46-2005.4、低压配电设计规范GB50054-2011.5、建筑施工安全检查标准JGJ59-20IL6、建设工程施工合同.2 .工程概况序号项目内容1工程名称济源建业花园里二标段工程2工程地址济源市天坛路与南环路交叉口东北角3建设单位济源市虎岭经开置业有限公司4勘察单位郑州岩土工程勘察设计院5设计单位郑州大学综合设计研究院有限公司6监理单位河南皓方工程管理有限公司7施工总承包单位中国建筑第七工程局有限公司8总建筑面积99262.72m9单位工程6#、7#、8#、9#、10#楼及部分地下车库10合同工期565天3 .现场临时用电布设情况本工程位于济源市天坛
5、路与南环路交叉口东北角，甲方提供一台630KVA箱式变压器作为现场电源，箱式变压器位于6#楼北侧。根据现场实际情况，设置两台一级配电柜，将施工现场分为两个供电区域。一级柜API负责6#楼、10#楼、水泵房及办公室等区域的供电，设置在箱式变压器东侧10米处，经埋地敷设的电缆与变压器连接，并配有互感器和电度表等计电器具。一级柜AP2负责7#楼、8#楼、9#楼等区域的供电，设置在9#楼东北侧,经埋地敷设的电缆与变压器连接，并配有互感器和电度表等计电器具。根据现场实际情况，由一级配电柜引出电源分别送至现场二级配电箱，再由二级配电箱引至三级配电箱进行配电，实现三级配电。分别在一级配电箱和开关箱设漏电保护
6、器，实现两级保护。总配电箱中漏电保护器的额定漏电动作电流应大于30mA,额定漏电动作时间应大于0.1S,但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30mA-So开关箱中漏电保护器的额定漏电动作电流不应大于30mA,额定漏电动作时间不应大于0.ISe为了实施绿色施工政策，将在办公区及部分施工区道路一旁增设太阳能路灯，节能、环保。主体结构施工阶段现场用电设备负荷计算表序号名称规格单位数量单台功率(KW)合计(KW)备注1塔吊QTZ63台4431722施工电梯SCD200台4301203物料提升机/台130304交流电焊机/仆823.4187.25插入式振动器/台501.15.5考虑同时用
7、5台6平板振动器PZ-50A51.15.57空压机W2615Za115158钢筋切断机GQ-40FA45.5229钢筋弯曲机GTy型Zx42.811.210钢筋直螺纹机械GYL-40台441611钢筋调直机/Za452012木工圆锯/Zx33913砂轮机/台41.5614消防给水泵/台218.53715潜水泵/台321.54816空调及照明/台5021004 .负荷计算及电缆选择4.1、 变压器容量计算用电量高峰期为主体阶段施工用电，故用电总功率为：P=建施工+办公用电+施工现场照明P=I.05(K1P1/cos+K2P2+K3P3)P-计算负荷(kW)；1.05用电不均匀系数；Pl一施工设备
8、和小型机具额定容量；P2各种电焊机设备额定容量；P3一办公用电额定容量；K1一施工设备需要系数，当设备总数在10台以内时Kl=0.75；当设备总数在1030台时，Kl=O.7；当设备总数在30台以上时Kl=O.5-0.6；根据施工现场需要，Kl取0.5K2一电焊机设备需要系数取0.3；K3一室内照明设备需要系数,取0.8；COS夕一设备功率因数，取0.75由上表可知：P1=517.2KWP2=187.2KWP3=100KWP=l.05(0.5517.2/0.75+0.3187.2+0.8100)=1.05(344.8+56.16+80)=505.008KW505KW根据计算，甲方提供一台630
9、KVA的变压器基本能保证生产、办公用电。4.2、 电路布置现场临时用电布置见附图。4.3、 负荷计算及电缆选择一级配电箱APl负荷计算及电缆选择：APl-I回路：由APl箱引至6#楼北侧供主楼使用二级配电箱1,用电设备有施工电梯1部，插入式振动器2个，平板振动器2个，空压机一台，交流电焊机1台，施工照明，功率因数CoSe=O.75；计算负荷：P=l.05(K1P1/cos+K2P2+K3P3)=55.16KW计算电流：I=-=一史41000=111.75J3Zcos3380X0.75根据计算，总断路器选用160A3p型断路器，线缆选型用为YJV-3x50+2x25铜芯电缆。AP1-2回路：由A
10、Pl箱引至10#楼北侧塔吊处二级配电箱2,用电设备为塔吊，功率因数COS9=0.75；计算负荷：P=L05X(K1P1/cos+K2P2+K3P3)=33.86KW计算电流：I=-=匣竺1000=68.60AJ30cos33800.75根据计算，总断路器选用IOoA3p型断路器，线缆选型用为YJV-4x35+1x16铜芯电缆。AP1-3回路：由APl箱引至10#楼北侧钢筋加工棚二级配电箱3,用电设备有钢筋切断机一台，钢筋弯曲机一台，钢筋直螺纹机械一台，钢筋调直机一台，功率因数COS=0.75；计算负荷：P=l.05(KlEPlcos+K2P2+K3P3)=13.62KW计算电流：T=P=-=电
11、里1000=27.60AJ3/cos3380X0.75根据计算，总断路器选用100A3p型断路器，线缆选型用为YJV-4x25+lxl6铜芯电缆。AP1-4回路：由APl箱引至10#楼北侧供主楼使用二级配电箱4,用电设备有施工电梯1部，插入式振动器2个，平板振动器2个，空压机一台，交流电焊机1台，施工照明，功率因数CoSe=O.75；计算负荷:P=l.05(K1P1/cos+K2P2K3P3)=55.16KW计算电流：I=-=一生41000=111.753Z7zcos33800.75根据计算，总断路器选用160A3p型断路器，线缆选型用为YJV-3x50+2x25铜芯电缆。AP1-5回路：由A
12、Pl箱引至办公区处二级配电箱5,用电设备为照明和空调,功率因数COSe=O.9；计算负荷:P=L05X(K1P1/cos+K2P2+K3P3)=84KW计算电流：P84I=-=-=1000=141.8IAJ3/cos33800.9根据计算，总断路器选用160A3p型断路器，线缆选型用为YJV-3x70+2x35铜芯电缆。APl-6回路：由API箱引至水泵房处二级配电箱6,用电设备为两台变频水泵，功率因数COSe=O.75；计算负荷：P=l.05(K1P1/cos+K2P2+K3P3)=29.14KW计算电流：P2914T=-=-=一1000=59.03AJ3/cos3X3800.75根据计算，
13、总断路器选用100A3p型断路器，线缆选型用为YJV-4x35+lxl6铜芯电缆。由箱变至一级柜API：计算负荷：P=l.05(K1P1/cos+K2P2+K3P3)=270.94KW计算电流：P27094I=-=L100O=548.88Jcos33800.75根据计算，总断路器选用6304p型断路器，线缆选型用为YJV-3xl85+2x95铜芯电缆。一级配电箱AP2负荷计算及电缆选择：AP2-1回路：由AP2箱引至9#楼北侧钢筋加工棚处二级配电箱7,用电设备有钢筋切断机一台，钢筋弯曲机一台，钢筋直螺纹机械一台，钢筋调直机一台，功率因数cos*=0.75；计算负荷：P=L05X(K1P1/cos+K2P2+K3P3)=13.62KW计算电流：P1Q9I=-=-=1000=27.60AJ30cos33800.75根据计算，总断路器选用IOoA3p型断路器，线缆选型用为YJV-4x25+1x16铜芯电缆。AP2-2回路：由AP2箱引至9#楼北侧塔吊处二级配电箱8,用电设备为塔吊，功率因数COS=0.75；计算负荷：P=l.05(K1P1/cos+K2P2+K3P3)=33.86KW计算电流：pOOoT=-J=-=_1000=68.60AJ3/cos3380
