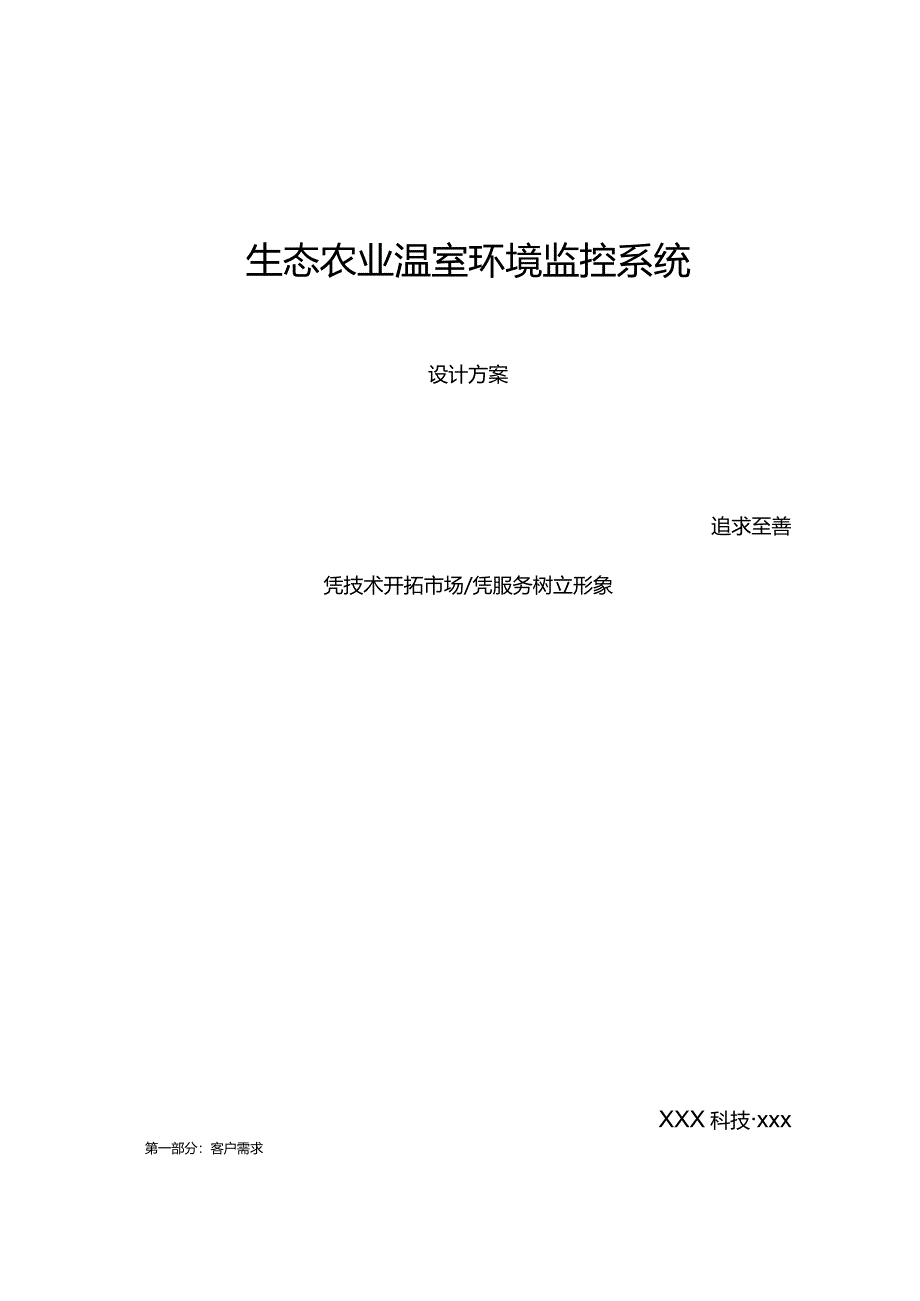

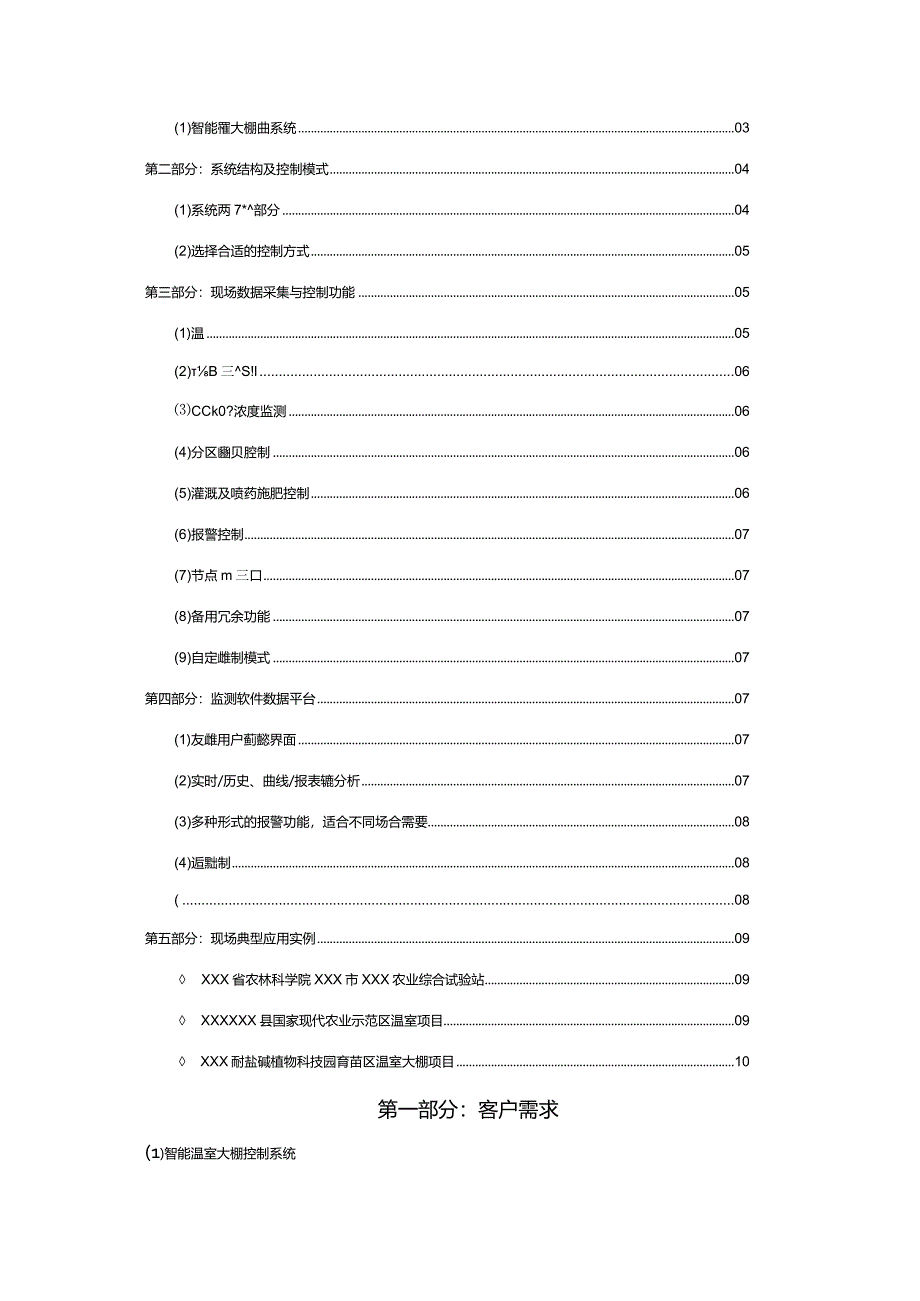

1、生态农业温室环境监控系统设计方案追求至善凭技术开拓市场/凭服务树立形象XXX科技xxx第一部分：客户需求(1)智能罹大棚曲系统03第二部分：系统结构及控制模式04(1)系统两7*部分04(2)选择合适的控制方式05第三部分：现场数据采集与控制功能05(1)温05(2)B三S!l06CCk0?浓度监测06(4)分区豳贝腔制06(5)灌溉及喷药施肥控制06(6)报警控制07(7)节点m三口07(8)备用冗余功能07(9)自定雌制模式07第四部分：监测软件数据平台07(1)友雌用户蓟懿界面07(2)实时/历史、曲线/报表辘分析07(3)多种形式的报警功能，适合不同场合需要08(4)逅黜制08(08第

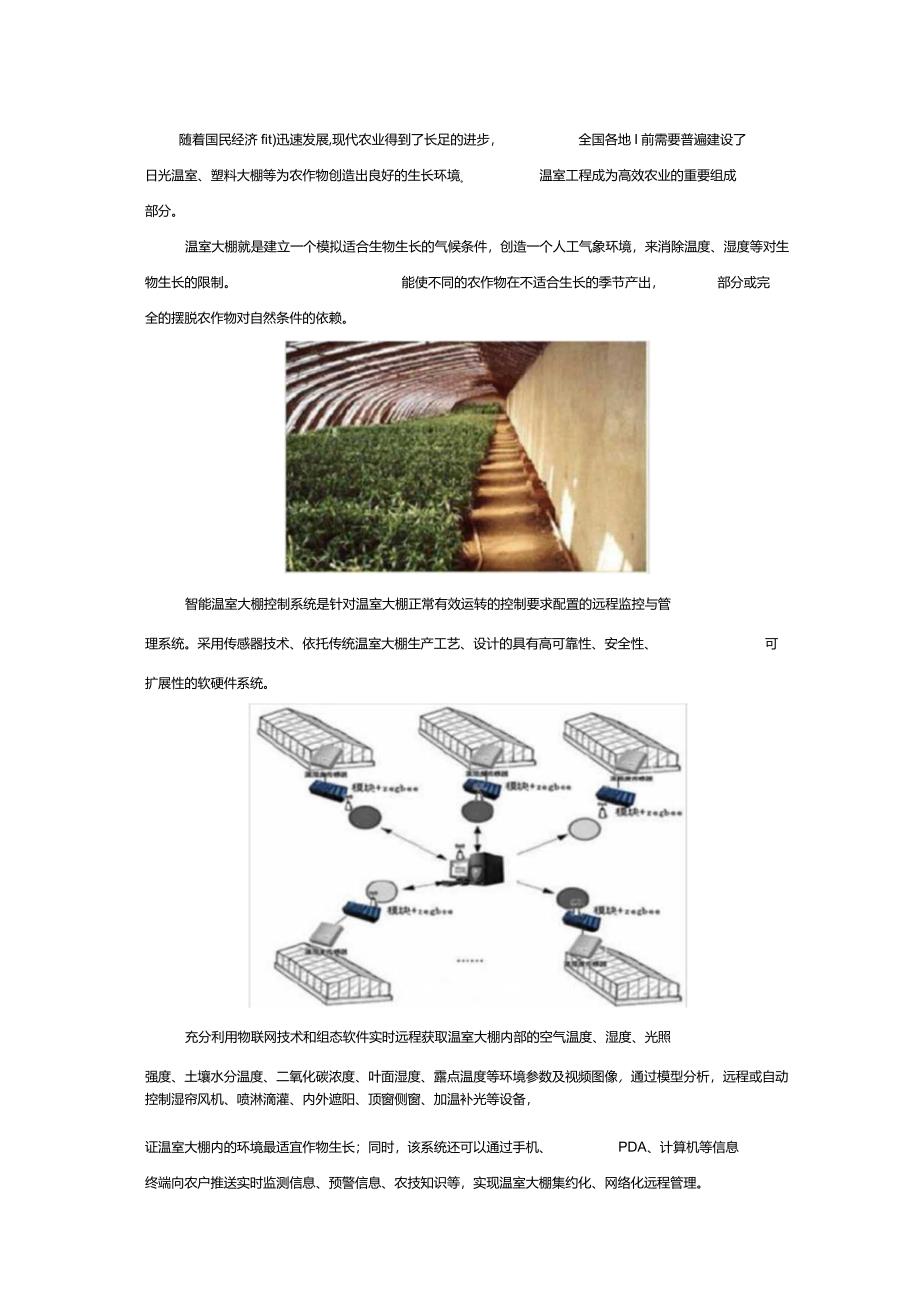

2、五部分：现场典型应用实例09 XXX省农林科学院XXX市XXX农业综合试验站09 XXXXXX县国家现代农业示范区温室项目09 XXX耐盐碱植物科技园育苗区温室大棚项目10第一部分：客户需求(1)智能温室大棚控制系统随着国民经济fit)迅速发展,现代农业得到了长足的进步，全国各地I前需要普遍建设了日光温室、塑料大棚等为农作物创造出良好的生长环境。温室工程成为高效农业的重要组成部分。温室大棚就是建立一个模拟适合生物生长的气候条件，创造一个人工气象环境，来消除温度、湿度等对生物生长的限制。能使不同的农作物在不适合生长的季节产出，部分或完全的摆脱农作物对自然条件的依赖。智能温室大棚控制系统是针对温室
3、大棚正常有效运转的控制要求配置的远程监控与管理系统。采用传感器技术、依托传统温室大棚生产工艺、设计的具有高可靠性、安全性、可扩展性的软硬件系统。充分利用物联网技术和组态软件实时远程获取温室大棚内部的空气温度、湿度、光照强度、土壤水分温度、二氧化碳浓度、叶面湿度、露点温度等环境参数及视频图像，通过模型分析，远程或自动控制湿帘风机、喷淋滴灌、内外遮阳、顶窗侧窗、加温补光等设备，证温室大棚内的环境最适宜作物生长；同时，该系统还可以通过手机、PDA、计算机等信息终端向农户推送实时监测信息、预警信息、农技知识等，实现温室大棚集约化、网络化远程管理。第二部分：系统结构及控制模式(1)系统两大组成部分SQ-
4、WS系统主要包括：上位机中心服务器控制平台和下位机现场控制节点：中心服务器控制平台可选用物联网感知应用平台或者是为客户专门定制的操作监测平台。能够实现监测、查询、运算、建模、统计、控制、存储、分析、报警等多项功能。AH现场控制节点由测控模块、电磁阀、配电控制柜及安装附件组成，与中心服务器控制平台可通过有线、无线、3G/2G方式连接到一起。根据温室大棚内空气温湿度、土壤温度水分、光照强度及二氧化碳浓度等参数，对环境调节设备进行控制，包括内遮阳、外遮阳、风机、湿帘水泵、顶部通风、电磁阀等设备。(2)选择合适的控制方式有线监控-通过现场布线方式进行数据传输。无线Zigbee监控一利用Zigbee模块
5、，对0-20KM范围为的数据监测传输。3G2G网络监控一利用通信网络形式,可监测传输距离无限远。有缭口无线结合根据实际现场环境，灵活结合。第三部分：现场数据采集与控制功能智能温室大棚内的各鳗传感器，对温室环境进行多点实时动态采集，经过A/D转换送入单片机处理,驱解I行装置从而实现温室环境的自动智能调节。显示装置实时显示温室内的温湿度、光照度等数值，能够更加一目了然地展示温室大棚数据全貌。zz)it.卜|*.附向条演工rsffi下依机(1)温湿度监测通过温湿度传感器监测大棚室外空气环境温湿度、室内空气环境温湿度、地表温湿度、土壤温湿度等，并能对数据进行采集、分析运算、控制、存储、发送等。“湿度传
6、醇器(2)光照度监测通过光感和光敏传感器监测记录温室大棚内光线的强度，可以直接与相关的补光系统、遮阳系统等设备相连，必要时自动打开相关设备。通过无线传支术将相关数据传送到用户监控终端。力-J-7V. Cnn toyn(3)Co2、。2浓度监测在温室大棚内吾曙二M化碳浓度传感器，实时监测温室中二M化碳的含量，当浓度超过系统设定阙值范围时，通过无线传输技术将相关辘传J用户监控终端，由相关工作人员做出相应调整。(4)分区域检测同一个棚内划区域控制萱理，可实现每个种植区不同温湿度、不同气体配置等环境技术指信用户可以通过上位机来监测、查询各区域的辘。也可以对个分块进行单螃用厢整体协调控制。(5)灌溉及喷
7、药施肥控制水灌溉与农药喷洒采用一套管线系统，根据植物生长模式，可通过自动、手动方式进亍操作。(6)报WS制用户可设定某些参数指标的上限和下限。比如大棚温度应在30-15摄氏度之间，高于或低于这个温度范围都会产生报警信息，并在上位机中控平台和现场控制节点显示出来。(7)节点故障通知现场控制节点出现故障时可及时以中心服务器平台、手机短信、报警信息等方式通知管理者。(8)备用冗余功能为了避免设备故障及异常带来不便，影响作物的生长。设备可进行扩展冗余，当设备出现故障时，辅助设备进行0切换。从而实现连续无故障运行，增加系统稳定性和可靠性。(9)自定义控制模式可以根据温室大棚具体控制和监测需要，定制一些相
8、应的监测项目及控制内容，该项目可以使模拟信号、数字信号、开关信号、频率信号等监测和控制。第四部分：监测软件数据平台我公司自主研发的生态农业智能温室大棚自动监控软件，采集温室大棚内现场辘，经传感器数据模块传送至ZigBee节点或RS485节点上，然后通过有线、无线、3G/2G网络传输到数据平台，按照相关设定进行分析展示并进一步完成相应控制。(1)友好的用户登陆管理界面规定用户使用权限，不同用户提供不同的操作权限，非用户不能登陆系统，保证系统安全，操作简单而富有人性化。(2)实时历史、曲线报表辘分析系统将采集到的雌信息以实时曲线的方式显示给用户，并根据需要按照日、月、季、年参数变化曲线生成历史报表
9、。便于对温室X棚运转情况进行分析做出改进,提高温室大棚的生汽率.(3)多种形式的报警功能，适合不同场合需要工作人员根据温室大棚内的具体情况设置温度、湿度等参数限值。在监测时，如发现有监测果超出设定的阈值时，系统会自动发出报警提醒工作人员，报警形式包括：声蟒警、电话报警、短信报警、E-MAlL报警等。(4)源逑制现场采集设备将采集到的数据通过有线、无线、3G/2G无线网络传输到中控雌平台，用户从终端可以查看温室大棚现场的实时数据，并使用远程控制功能通过继电器控制设备或模拟输出模块对温室大棚自动化设备进行控制操作f如自动喷洒系统、自射气系统、自动浇灌系统监控终端监控终端通过可视化、多媒体的人机界面
10、实现以下主要功能：温室大棚内植物生长环境状况全面显示、查询，包括各种参数、光照强度以及历史数据等；向温室大棚内监控系统发调度命令、调整设备运转状况，确保温室内为植物生长最适宜环境。第五部分：现场典型应用实例 XXX省农林科学院XXX市XXX农业综合试验站XXX省农林科学院成立于20xx年，是XXX省唯F合性农业科研机构。其中XXXXXX农业综合试验站采用我公司的“生态农业智能温室大棚自动雌系统设备对蔬菜、育苗等实验性温室大棚内的环境进行数据监测，实时采集以下参数，包括：空气和土壤的温度、湿度，大棚内的二氧化碳浓度、光照强度等，并通过有线方式传输到上位机中控平台，科技实验人员可以清楚地了解到各个
11、大棚内的环境信息。 XXXXXX县国家现代农业示范区温室项目XXXXXX国家农业科技园区20xx年3月被正式批准为国家农业科技园区，是XXX省首个国家级农业科技园区。其中XXX县是XXX省农业大县之一oXXx现代农业蔬菜展示基地使用了我公司的“生态农业智能温室大棚自动监控系统设备对30栋日光节能示范温室进行数据监测，下位机现场控制节点实时采集大棚内的温度、湿度、光照度、二氧化碳浓度等参数，并通过3G网络形式传输到上位机中控平台，各个大棚内的环境信息生动清晰的展示给用户。 XXX耐盐碱植物科技园育苗区温室大棚项目XXXXXX耐盐碱植物科技园区是政府重点规划的XXX新区六大现代农业科技园区之一，核
