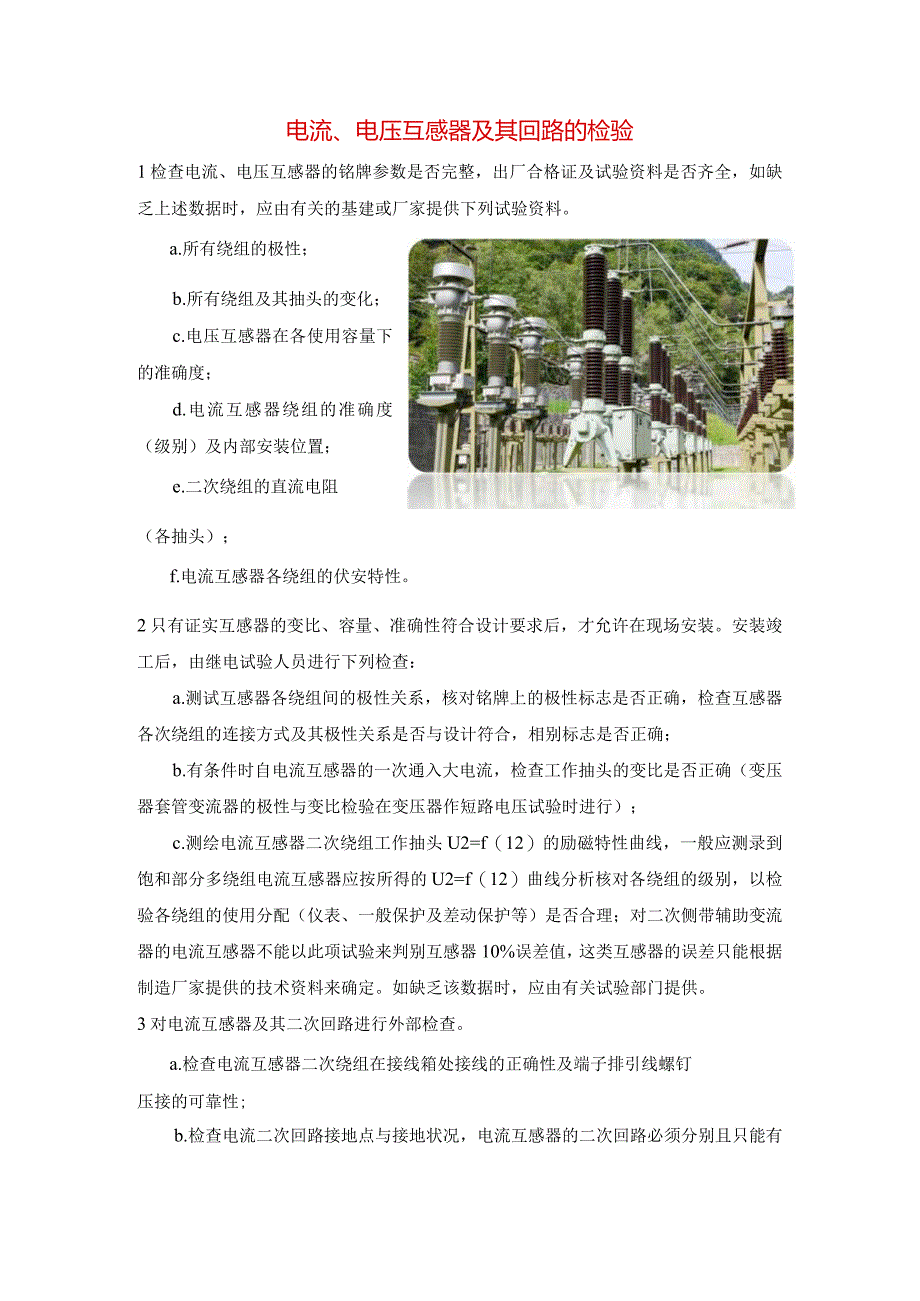

1、电流、电压互感器及其回路的检验1检查电流、电压互感器的铭牌参数是否完整，出厂合格证及试验资料是否齐全，如缺乏上述数据时，应由有关的基建或厂家提供下列试验资料。a.所有绕组的极性；b.所有绕组及其抽头的变化；c.电压互感器在各使用容量下的准确度；d.电流互感器绕组的准确度（级别）及内部安装位置；e.二次绕组的直流电阻（各抽头）；f.电流互感器各绕组的伏安特性。2只有证实互感器的变比、容量、准确性符合设计要求后，才允许在现场安装。安装竣工后，由继电试验人员进行下列检查：a.测试互感器各绕组间的极性关系，核对铭牌上的极性标志是否正确，检查互感器各次绕组的连接方式及其极性关系是否与设计符合，相别标志是
2、否正确；b.有条件时自电流互感器的一次通入大电流，检查工作抽头的变比是否正确（变压器套管变流器的极性与变比检验在变压器作短路电压试验时进行）；c.测绘电流互感器二次绕组工作抽头U2=f（12）的励磁特性曲线，一般应测录到饱和部分多绕组电流互感器应按所得的U2=f（12）曲线分析核对各绕组的级别，以检验各绕组的使用分配（仪表、一般保护及差动保护等）是否合理；对二次侧带辅助变流器的电流互感器不能以此项试验来判别互感器10%误差值，这类互感器的误差只能根据制造厂家提供的技术资料来确定。如缺乏该数据时，应由有关试验部门提供。3对电流互感器及其二次回路进行外部检查。a.检查电流互感器二次绕组在接线箱处接

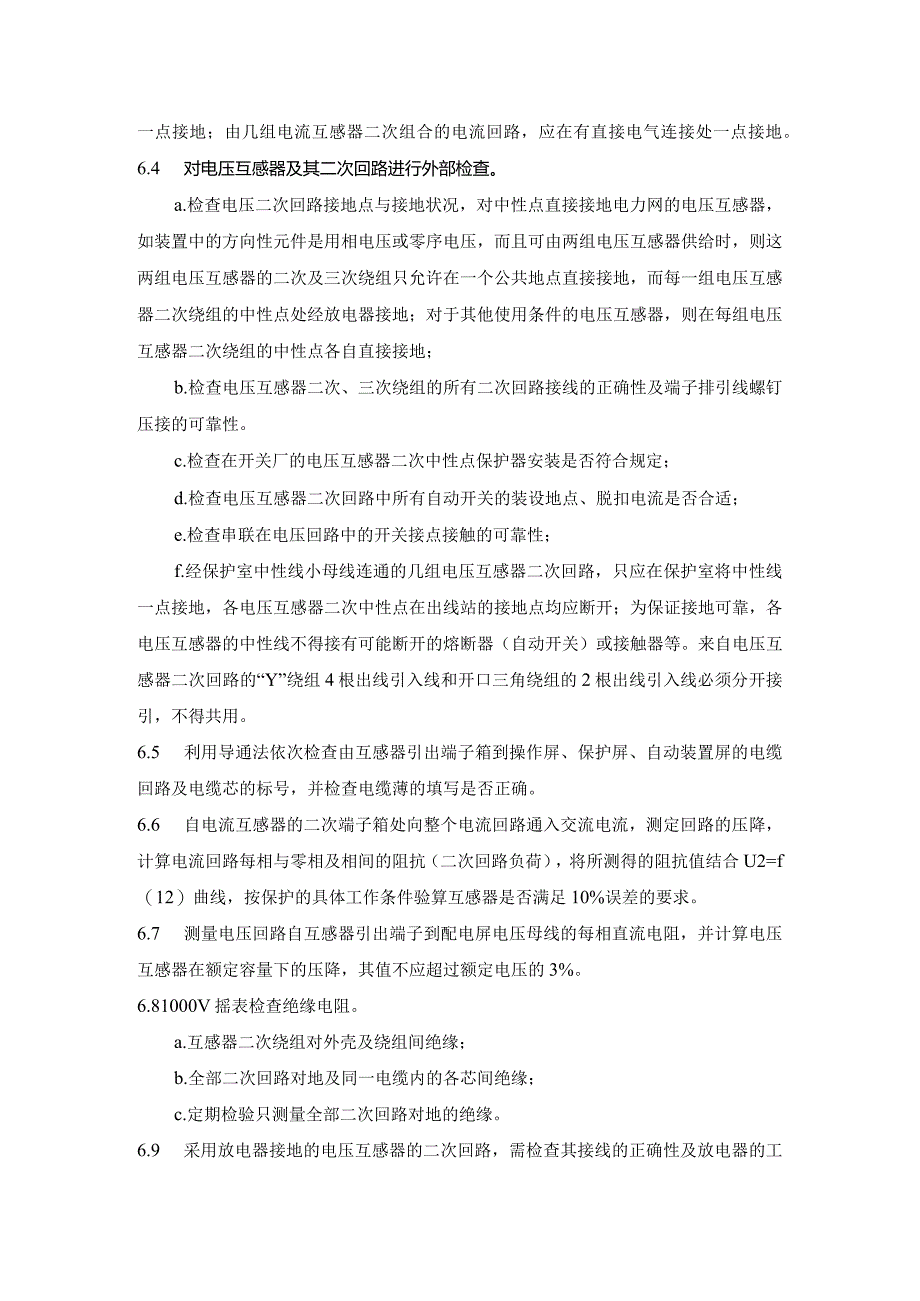

3、线的正确性及端子排引线螺钉压接的可靠性;b.检查电流二次回路接地点与接地状况，电流互感器的二次回路必须分别且只能有一点接地；由几组电流互感器二次组合的电流回路，应在有直接电气连接处一点接地。6.4 对电压互感器及其二次回路进行外部检查。a.检查电压二次回路接地点与接地状况，对中性点直接接地电力网的电压互感器，如装置中的方向性元件是用相电压或零序电压，而且可由两组电压互感器供给时，则这两组电压互感器的二次及三次绕组只允许在一个公共地点直接接地，而每一组电压互感器二次绕组的中性点处经放电器接地；对于其他使用条件的电压互感器，则在每组电压互感器二次绕组的中性点各自直接接地；b.检查电压互感器二次、三
4、次绕组的所有二次回路接线的正确性及端子排引线螺钉压接的可靠性。c.检查在开关厂的电压互感器二次中性点保护器安装是否符合规定；d.检查电压互感器二次回路中所有自动开关的装设地点、脱扣电流是否合适；e.检查串联在电压回路中的开关接点接触的可靠性；f.经保护室中性线小母线连通的几组电压互感器二次回路，只应在保护室将中性线一点接地，各电压互感器二次中性点在出线站的接地点均应断开；为保证接地可靠，各电压互感器的中性线不得接有可能断开的熔断器（自动开关）或接触器等。来自电压互感器二次回路的“Y”绕组4根出线引入线和开口三角绕组的2根出线引入线必须分开接引，不得共用。6.5 利用导通法依次检查由互感器引出端
5、子箱到操作屏、保护屏、自动装置屏的电缆回路及电缆芯的标号，并检查电缆薄的填写是否正确。6.6 自电流互感器的二次端子箱处向整个电流回路通入交流电流，测定回路的压降，计算电流回路每相与零相及相间的阻抗（二次回路负荷），将所测得的阻抗值结合U2=f（12）曲线，按保护的具体工作条件验算互感器是否满足10%误差的要求。6.7 测量电压回路自互感器引出端子到配电屏电压母线的每相直流电阻，并计算电压互感器在额定容量下的压降，其值不应超过额定电压的3%。6.81000V摇表检查绝缘电阻。a.互感器二次绕组对外壳及绕组间绝缘；b.全部二次回路对地及同一电缆内的各芯间绝缘；c.定期检验只测量全部二次回路对地的

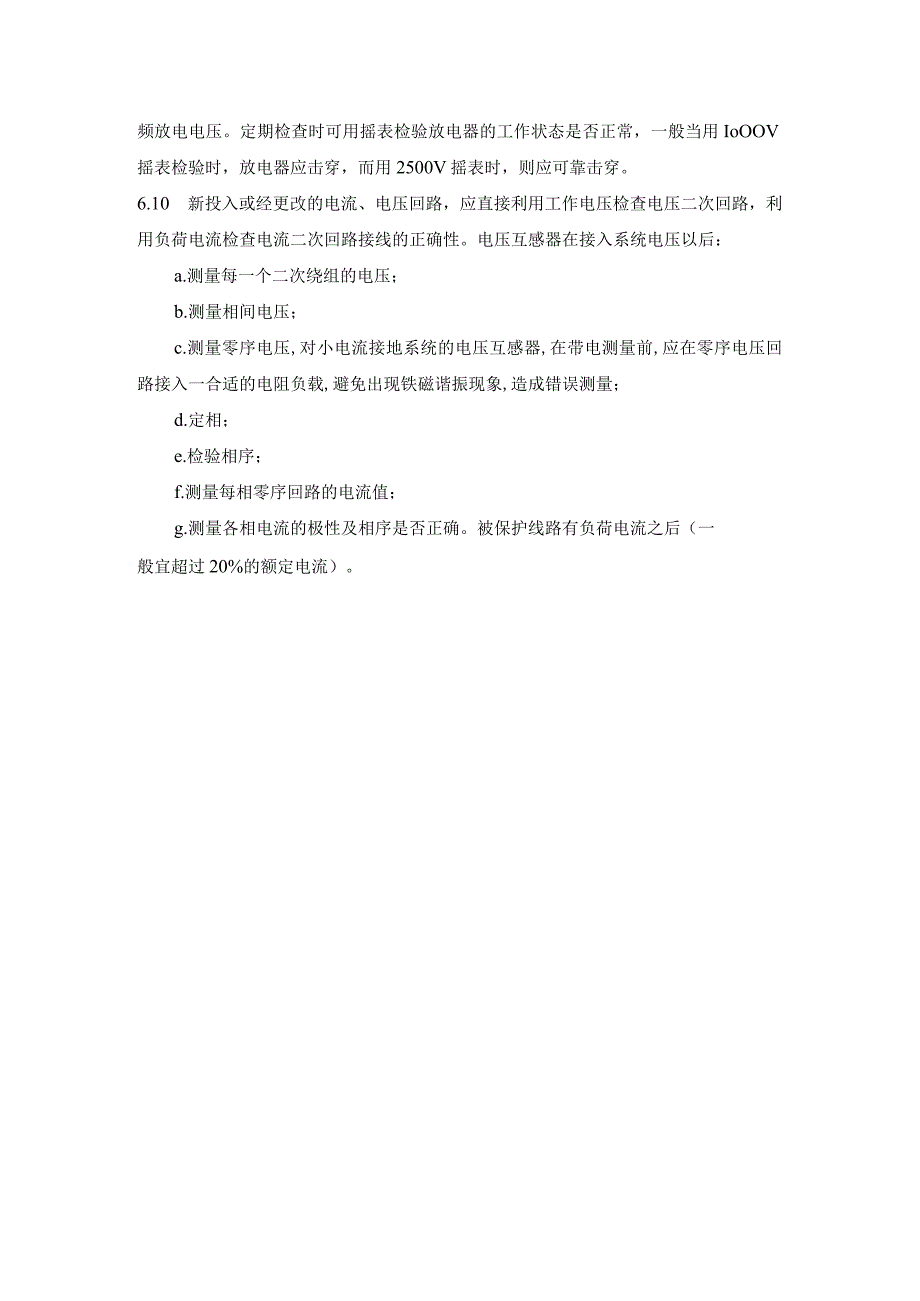

6、绝缘。6.9 采用放电器接地的电压互感器的二次回路，需检查其接线的正确性及放电器的工频放电电压。定期检查时可用摇表检验放电器的工作状态是否正常，一般当用IoOOV摇表检验时，放电器应击穿，而用2500V摇表时，则应可靠击穿。6.10 新投入或经更改的电流、电压回路，应直接利用工作电压检查电压二次回路，利用负荷电流检查电流二次回路接线的正确性。电压互感器在接入系统电压以后：a.测量每一个二次绕组的电压；b.测量相间电压；c.测量零序电压,对小电流接地系统的电压互感器,在带电测量前,应在零序电压回路接入一合适的电阻负载,避免出现铁磁谐振现象,造成错误测量；d.定相；e.检验相序；f.测量每相零序回路的电流值；g.测量各相电流的极性及相序是否正确。被保护线路有负荷电流之后（一般宜超过20%的额定电流）。
