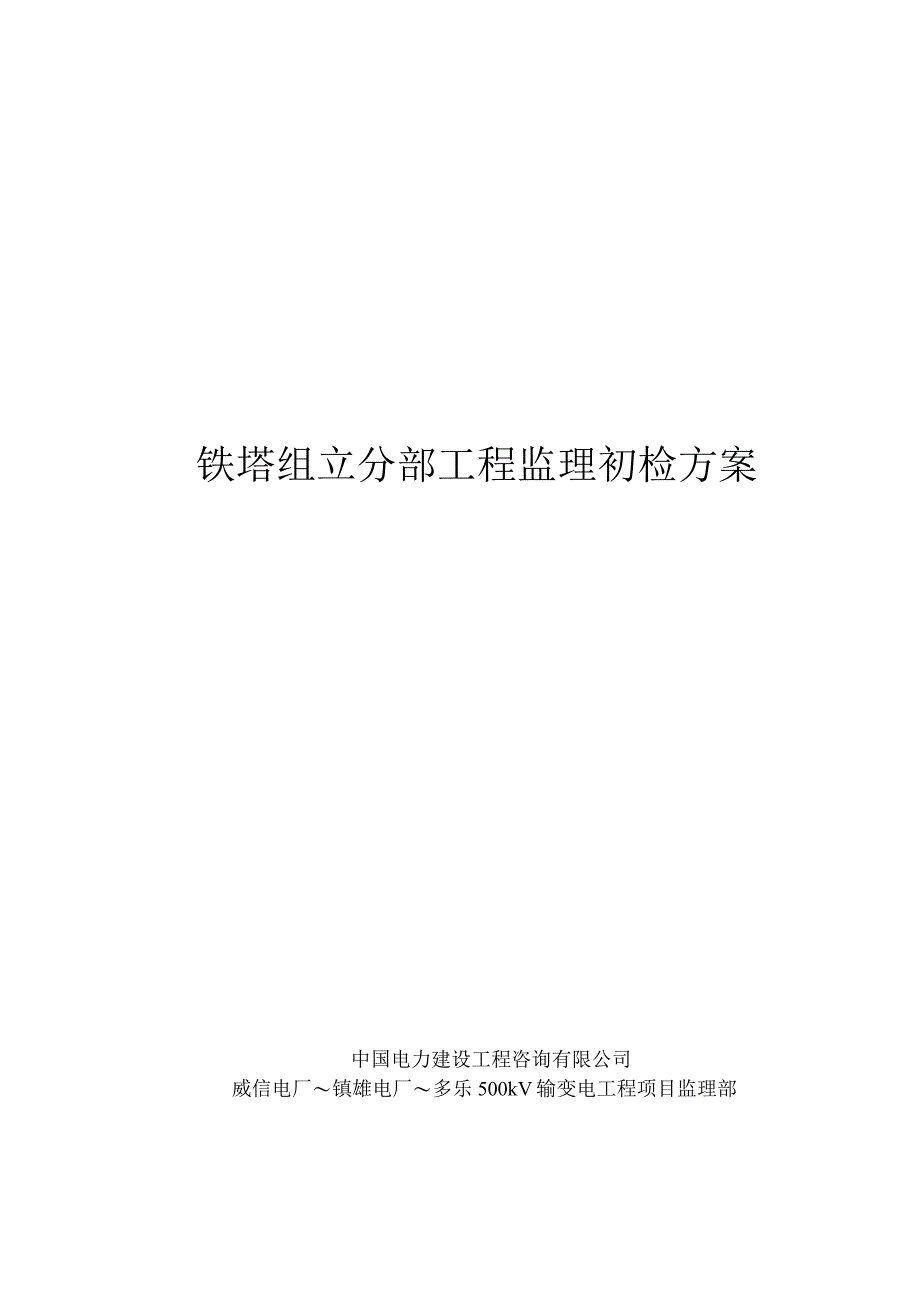

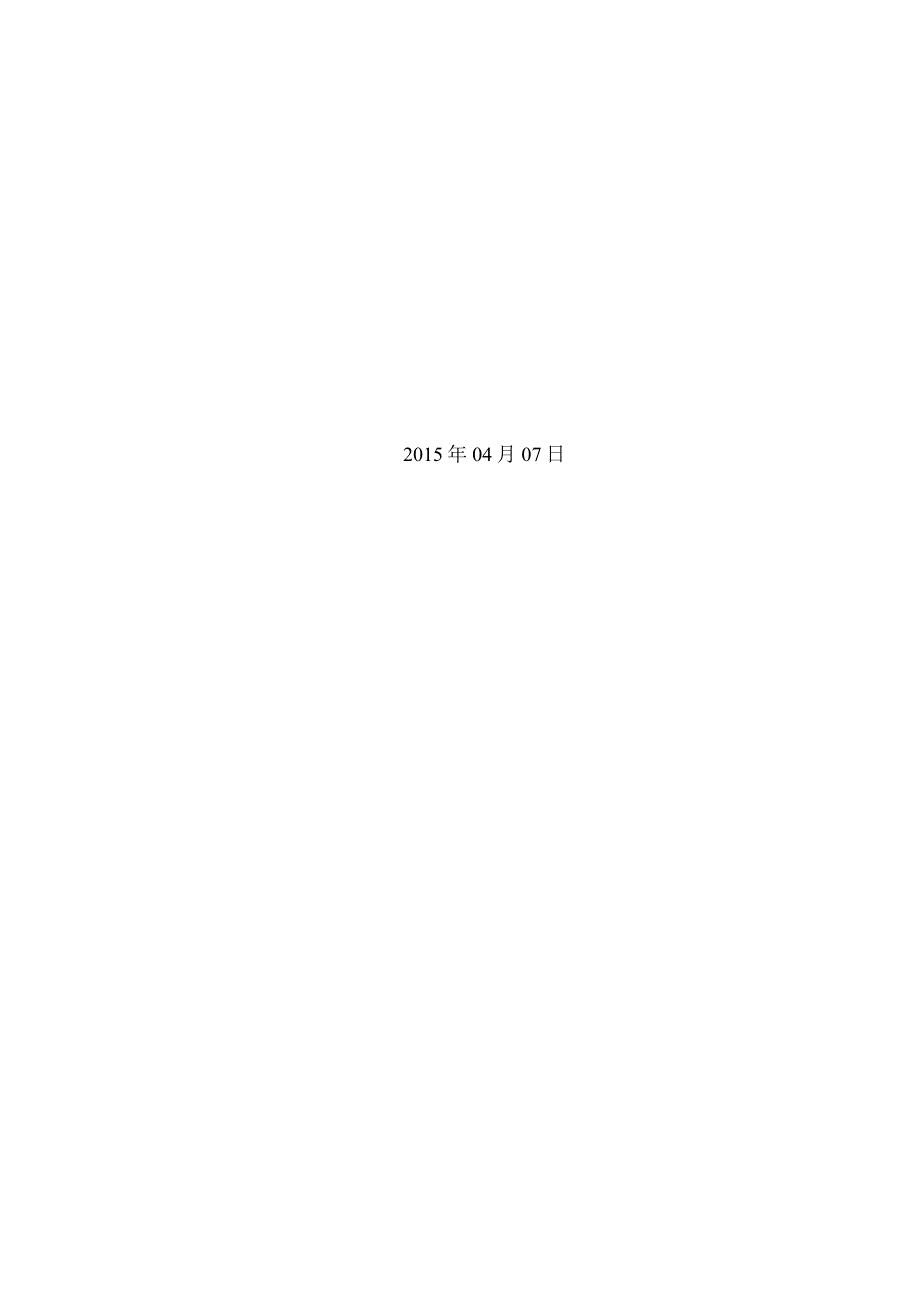

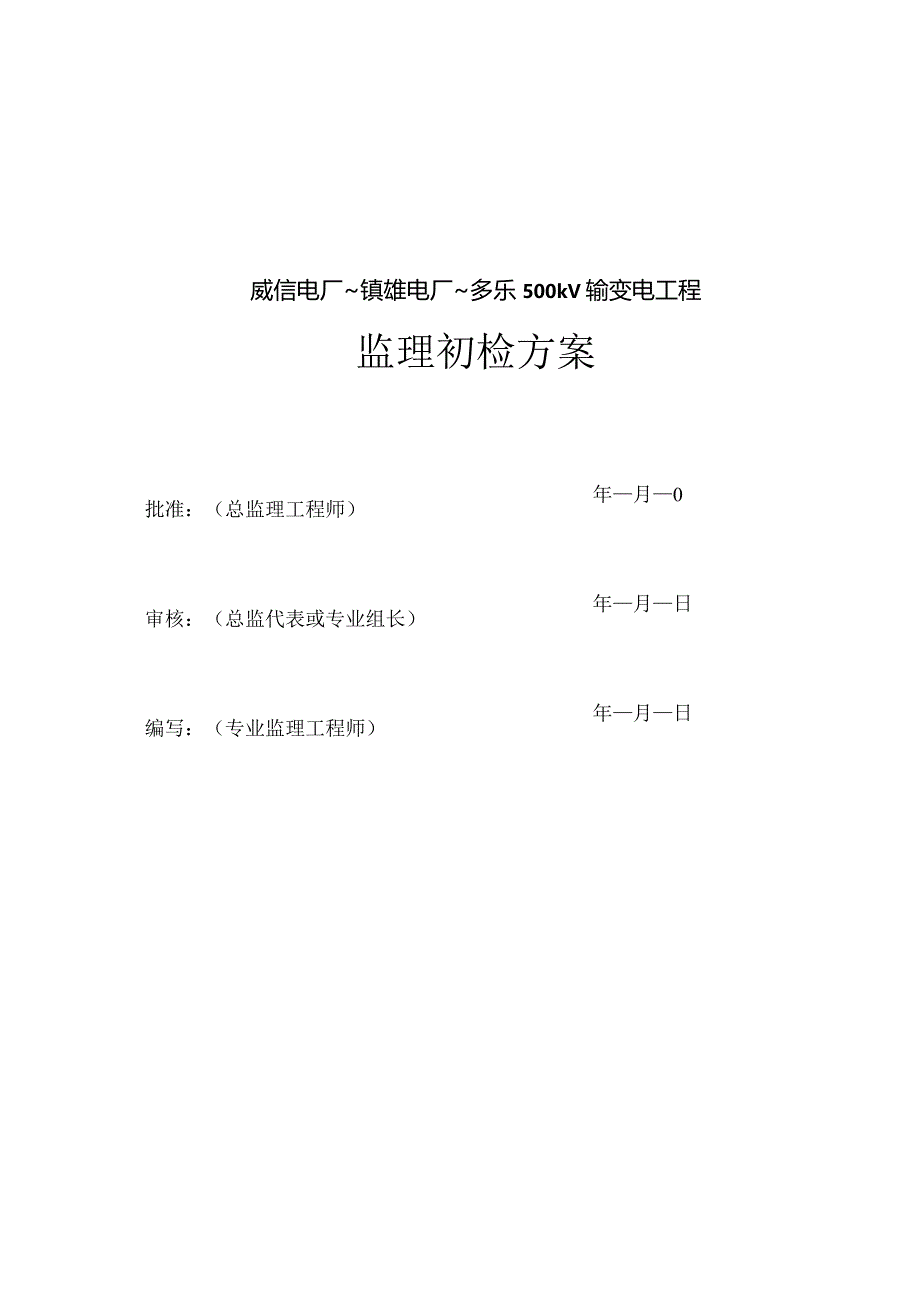

1、铁塔组立分部工程监理初检方案中国电力建设工程咨询有限公司威信电厂镇雄电厂多乐500kV输变电工程项目监理部2015年04月07日年月0年月日年月日威信电厂镇雄电厂多乐500kV输变电工程监理初检方案批准：（总监理工程师）审核：（总监代表或专业组长）编写：（专业监理工程师）1工程概述41.1工程规模及建设情况41.2工程参建单位42验收依据43验收范围及条件63.1验收范围63. 2验收条件64验收组织机构及人员职责63.1 验收组织机构设置63.2 验收人员职责73.3 验收资源配置75验收时间安排86验收要求86.1 验收总体要求86.2 各分部（单位）工程验收要求87质量验评108安全措施
2、109附表101工程概述1. 1工程规模及建设情况云南镇雄电厂多乐50OkV送电线路段（N0-N257）,起于云南省50OkV镇雄电厂止于50OkV多乐变；线路通过行政区有：云南昭通镇雄县、贵州的赫章县；线路长度74.438km,铁塔257基。镇雄电厂出线段段采用双回路，其余段采用单回路。导线采用JL/G1A-500/45-48/7型钢芯铝绞线和JLHAl/G1A-575/40-45/7型钢芯铝合金绞线。地线单回路一侧采用普通地线一侧采用36芯G.652DOPGW光缆，多乐变出线双回路两侧采用36芯G.652DOPGW光缆，杆塔形式：全线采用自立式角钢塔、鼓型铁塔、“猫头型”铁塔、“干字型”铁
3、塔、“酒杯型”铁塔。基础型式：主要采用掏挖式基础、柔性斜柱式基础、人工挖孔桩基础。各种基础型式均采取高立柱配合铁塔全方位长短腿使用。镇雄电厂至威信电厂段，起于云南镇雄县镇雄电厂一期升压站，止于威信县威信电厂一期升压站。由于受出线通道影响，镇雄电厂出线段15mm冰区约0.6km采用同塔双回路单边架设的方式，威信电厂进线段接入已建威信-甘顶线路同塔双回路约2.8km,其余段均采用单回路架设。导线采用4XL/G1A-500/45钢芯铝绞线和4XJLHA1/G1A-575/40钢芯铝合金绞线；一根地线为OPGW通信光缆，另一根为分流地线。本段线路长度：（48.ll20.533+2.732+0.1）km
4、,铁塔：直线塔55基，耐张塔85基，共计140基。海拔在129Om201Om之间。基础型式：根据不同地质条件，基础分别采用掏挖基础、人工挖孔桩基础、斜柱式基础及承台灌注桩基础等。1.2工程参建单位项目法人：中国南方电网公司建设单位：云南电网有限公司建设分公司设计单位：西南电力设计院、云南电力设计院监理单位：中国电力建设工程咨询有限公司施工单位：云南省送变电工程公司（1、2标段一分公司，3标段二分公司），华东送变电工程公司（4标段），湖南省送变电工程公司（5标段），贵州省送变电工程公司（6标段）2验收依据2. 1法律法规中华人民共和国安全生产法（2014版）2014年12月1日实施建设工程安全生
5、产管理条例国务院令第393号建设工程质量管理条例国务院令第279号建设工程监理规范(GB503192013)工程测量规范(GB50026-2007)输电线路铁塔制造技术条件(GB/T2694-2010)钢结构工程施工质量验收规范(GB50205-2001)电气装置安装工程接地装置施工及验收规范(GB50169-2006)11OkV75OkV架空输电线路设计规范(GB50545-2010)U10-500kV架空送电线路施工及验收规范(GB50233-2005)2.2行业标准11050OkV架空电力线路工程施工质量检验及评定规程(DL/T51682002)电力工程建设监理规范(DL/T543420
6、09)电力建设安全工作规程第2部分：架空电力线路部分(DL5009.2-2013)国家重大建设项目文件归档要求与档案整理规范(DA/T282002)工程建设标准强制性条文(电力工程部分)(2011年版)建筑施工高处作业安全技术规范(JGJ80-1991)输电线路铁塔质量分等标准(SDZO2587)钢结构高强度螺栓连接的设计、施工及验收规范(JGJ82-2011)危险性较大的分部分项工程安全管理办法建质(2009)87号2.3企业标准中国南方电网有限责任公司十项重点反事故措施中国南方电网公司基建一体化管理制度汇编2011版中国南方电网有限责任公司基建工程质量控制(WHS)及量化评价标准Q/CSG
7、533034-2014云南电网公司2006年度补充反事故措施云南电网公司IIokV50OkV输变电工程“零缺陷”投产管理指导意见南方电网工程施工工艺控制规范Q/CSG11105.2-2008IOkV50OkV输变电及配电工程质量验收及评定标准南方电网Q/CSG411002-20122. 4威信电厂镇雄电厂多乐500kV输变电工程监理规划、施工组织设计2.5本工程有关合同、文件及技术资料2.5.1工程建设施工合同2.5.2监理创优实施细则2.5.3工程建设监理合同2. 6本工程施工图、施工图会审文件、己批准的施工组织设计和设计文件3验收范围及条件3. 1验收范围本次初检范围包括现场工程质量检查和
8、工程技术资料检查两部分。工程区段施工1标至施工6标的400基铁塔均属本次验收的范围。由于施工环境及条件限制，监理项目部在征得建设管理单位同意后，将铁塔分部工程施工质量验评实行分批验评、统一评价的方法进行。工程现场检查的内容是：部件规格数量、节点间主材弯曲、转角塔终端塔向受力反方向侧倾斜、直线塔结构倾斜、螺栓与构件面接触及出扣情况、螺栓防松、螺栓防盗、脚钉安装、螺栓紧固、螺栓穿向、塔材镀锌、保护帽等12个检查项目。4. 2验收条件（I）根据电建质监200557号电力工程质量监督检查典型大纲（火电、送变电部分）中送电线路工程质量监督检查典型大纲第3.1.2条规定，各标段铁塔分部工程完成总量的80%
9、方可申报中间验收。施工单位按设计和规范要求完成相应施工，无明显缺陷和遗留项目。（2）铁塔分部工程已全部完成，铁塔组立质量必须符合设计及规范规定要求，严格执行铁塔转序验收条件，已完工程经过施工项目部三级自检（班组自检100%、项目部复检100%、公司专检100%）已完成并合格，且记录齐全,具备申报验收条件。（3）施工单位应提交有关工程资料（包括施工技术资料和质量体系资料）整理完备，齐全有效，各项签字齐全，并有资料清单，能够满足验收条件。（4）具备上述条件后，施工项目部向监理部报送工程质量中间验收申请表，申请铁塔分部工程中间验收。4验收组织机构及人员职责4.1 验收组织机构设置根据本次验收范围和工
10、作内容，结合我项目监理部及施工项目部的实际情况，设置如下验收组织机构：成立威信电厂镇雄电厂多乐500kV输变电工程验收组;(1)验收领导小组组长：卫利敏总顾问：张建华副组长：张长春验收工作组(2)资料验收小组组长：张志杰成员：王会喜何康汪宗英李洪杰胡程陈光琴各施工项目部配合2人(3)现场验收小组组长：张长春副组长：申庆朝、高云峰、李晓、方明、秦锦明、袁彬成员：李冬嘉、蔡发荣、曹运虎、余上正、董星辰、袁文、张玉庆、葛海平、付振伟、马福久、刘喜强、薛新会、彭玉九、王元平各施工班组配合6人。4.2 验收人员职责(1)初检验收组组长、副组长职责：负责统筹安排初验收工作，协调处理施工、运行、监理、设计、
11、厂家等各方关系及验收中出现的重大事宜、争议，负责组织召开每日的验收汇总会，听取各验收小组的工作汇报，总结每日验收工作，对验收中发现的缺陷提出整改指导意见，督促消缺，审核确认验收记录及验收报告。(2)各验收小组组长职责：组织本小组人员按验收范围及要求进行各专业工程验收，搜集、汇总验收缺陷及问题，消缺完成后，组织人员复查确认，填写验收记录及验收报告。(3)各验收小组副组长职责：负责本小组内验收人员(主要是运行人员)的招集、管理工作，组织、参与验收工作，提出验收缺陷及问题，消缺完成后，参与复查、确认。(4)各验收小组组员职责：在小组组长的领导下，具体负责各自范围的验收工作及消缺复查工作。(5)各验收
12、小组配合人员职责：对各小组验收工作进行全面配合，包括资料提供、工器具提供、后勤保障、配合具体的作业工作等。4.3 验收资源配置力矩扳手4把，钢卷尺:5米四把、30米两把，游标卡尺两把，经纬仪两台(监理项目部、施工单位各一台)；线绳等检测器具均由施工单位配置齐全。车辆配置3台。110-500kV架空送电线路施工及验收规范(GB50233-2005)、11050OkV架空电力线路工程施工质量检验及评定规程(DL/T51682002)、IOkV50OkV输变电及配电工程质量验收及评定标准南方电网Q/CSG411002-2012。5验收时间安排验收时间暂定在施工项目部完成三级自检，完成报验的基础上，具
13、备验收时间后经监理项目部和施工项目部沟通后进行，同期进行资料检查。6验收要求6.1验收总体要求（1）初验收坚持现场检查与资料核查相结合，全面检查与重点抽查相结合的原则，既要检查现场实体质量，也要核查相关资料情况，既要重点抽查一些项目，也要对验收范围内的项目做全面检查，做到验收覆盖面100%,不漏项。（2）各验收小组要根据分工和工程施工完成情况，合理安排工作进度，保证验收工作安全、有序进行。（3）各验收人员要充分熟悉设计图纸、技术规范书和相关专业的有关标准、规范，熟悉材料/设备性能、参数和设备装置的原理。（4）验收用仪器仪表使用前应核查符合相关要求，保证完好、有效。（5）验收人员必须严格执行验收
14、规范，按照设计图纸认真验收，严格把关，确保验收质量。要认真填写质量检查验收记录，发现问题先与施工配合人员充分沟通，然后及时填写“工程质量检查及缺陷处理记录”。此记录表每天汇总一次，交施工单位及时进行消缺。（6）验收前，施工单位应向验收组提供下列主要资料及文件：D主要施工技术资料。2）主要施工技术记录。3）质量检验，调试记录。4）出厂资料、试验资料。5）材料/构配件开箱记录。6）制造厂提供的出厂原始资料，即产品说明书、出厂试验记录、合格证及出厂图纸等。6.2各分部（单位）工程验收要求2.L本次验收只对铁塔分部工程施工质量进行检测和验收，对基面清理，基面排水，排水沟、环境保护，植被恢复等可做提醒式
15、检查，不属于本次验评范围，目的是及早发现问题并督促施工单位采取整改措施，确保施工质量。2.2.验收项目（包括工程本体和资料两个方面）：2.2.1工程本体本体检查验收项目按110-50OkV架空送电线路施工及验收规范(GB50233-2005)、UOkV-500kV输变电及配电工程质量验收及评定标准南方电网Q/CSG411002-2012标准执行；主要检查项目及质量评定如下：1、部件规格数量：符合设计要求。2、节点间主材弯曲：合格：1/750优良：1/800；3、转角塔、终端塔顶部向受力反方向内侧倾斜：大于0,并符合设计要求4、直线塔结构倾斜：合格：一般塔0.3,高塔0.2优良：一般塔0.15,高塔0l5、螺栓与构件面接触及露扣情况：合格：螺栓应与构件平面垂直，接触处不应有空隙。单螺母:不应少于两个螺距；双螺母：可与螺母相平。优良：紧密一致。6、螺栓防松情况：符合设计要求、紧固及无遗漏。7、螺栓防盗情
