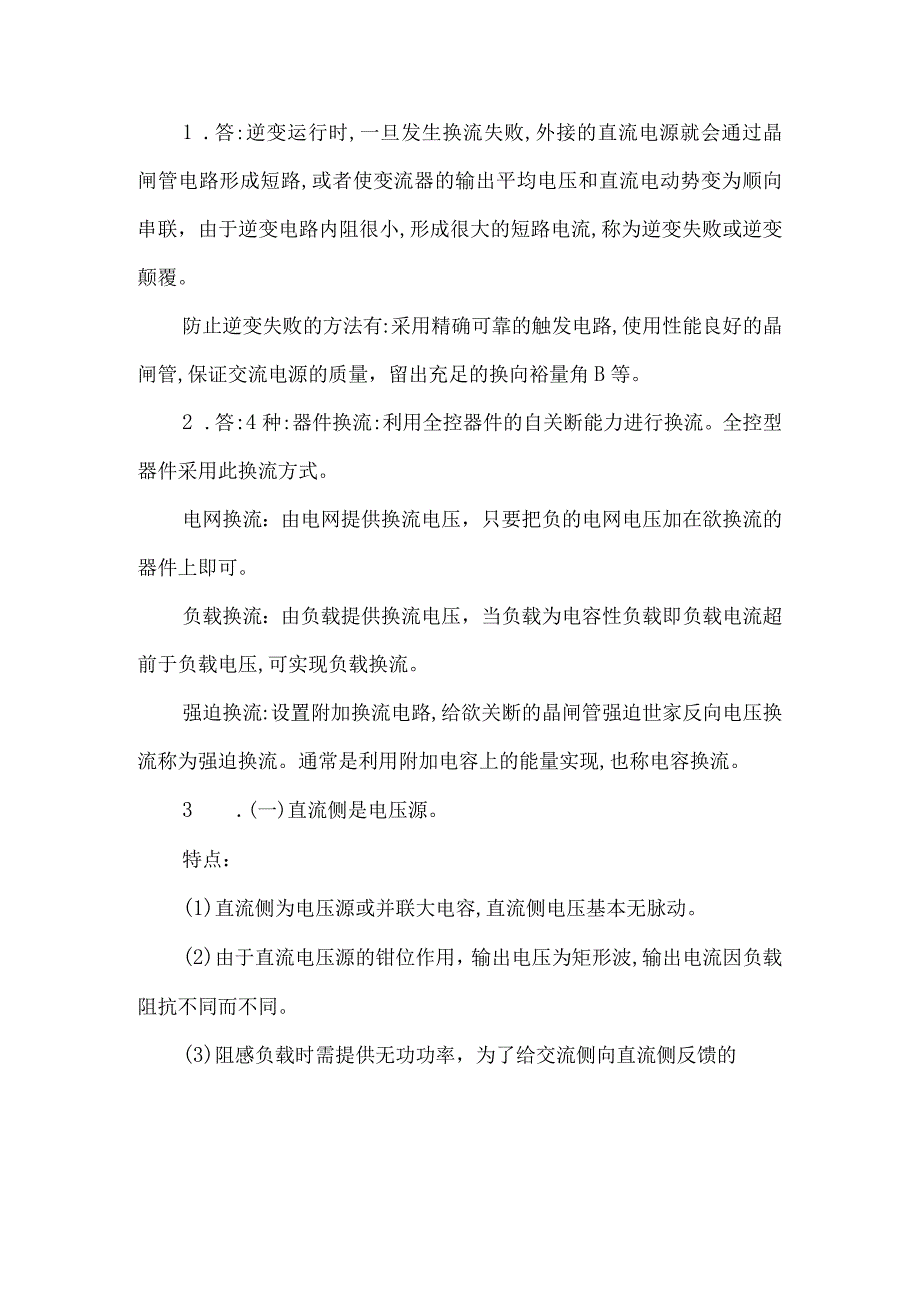

1、1 .答:逆变运行时,一旦发生换流失败,外接的直流电源就会通过晶闸管电路形成短路,或者使变流器的输出平均电压和直流电动势变为顺向串联，由于逆变电路内阻很小,形成很大的短路电流,称为逆变失败或逆变颠覆。防止逆变失败的方法有:采用精确可靠的触发电路,使用性能良好的晶闸管,保证交流电源的质量，留出充足的换向裕量角B等。2 .答:4种:器件换流:利用全控器件的自关断能力进行换流。全控型器件采用此换流方式。电网换流：由电网提供换流电压，只要把负的电网电压加在欲换流的器件上即可。负载换流：由负载提供换流电压，当负载为电容性负载即负载电流超前于负载电压,可实现负载换流。强迫换流:设置附加换流电路,给欲关断的

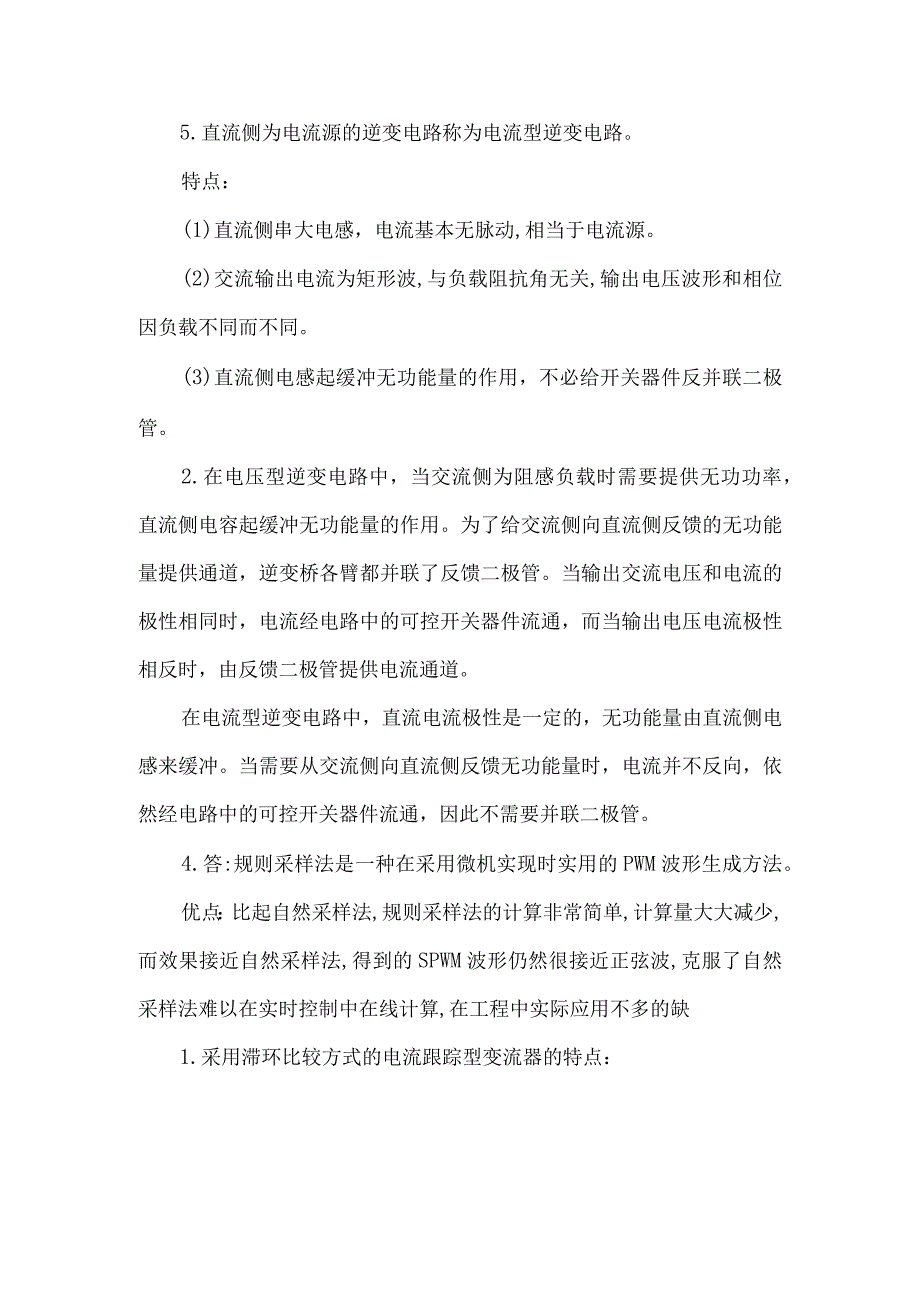

2、晶闸管强迫世家反向电压换流称为强迫换流。通常是利用附加电容上的能量实现,也称电容换流。3 .(一)直流侧是电压源。特点：(1)直流侧为电压源或并联大电容,直流侧电压基本无脉动。(2)由于直流电压源的钳位作用，输出电压为矩形波,输出电流因负载阻抗不同而不同。(3)阻感负载时需提供无功功率，为了给交流侧向直流侧反馈的5.直流侧为电流源的逆变电路称为电流型逆变电路。特点：(1)直流侧串大电感，电流基本无脉动,相当于电流源。(2)交流输出电流为矩形波,与负载阻抗角无关,输出电压波形和相位因负载不同而不同。(3)直流侧电感起缓冲无功能量的作用，不必给开关器件反并联二极管。2.在电压型逆变电路中，当交流侧
3、为阻感负载时需要提供无功功率，直流侧电容起缓冲无功能量的作用。为了给交流侧向直流侧反馈的无功能量提供通道，逆变桥各臂都并联了反馈二极管。当输出交流电压和电流的极性相同时，电流经电路中的可控开关器件流通，而当输出电压电流极性相反时，由反馈二极管提供电流通道。在电流型逆变电路中，直流电流极性是一定的，无功能量由直流侧电感来缓冲。当需要从交流侧向直流侧反馈无功能量时，电流并不反向，依然经电路中的可控开关器件流通，因此不需要并联二极管。4.答:规则采样法是一种在采用微机实现时实用的PWM波形生成方法。优点：比起自然采样法,规则采样法的计算非常简单,计算量大大减少,而效果接近自然采样法,得到的SPWM波

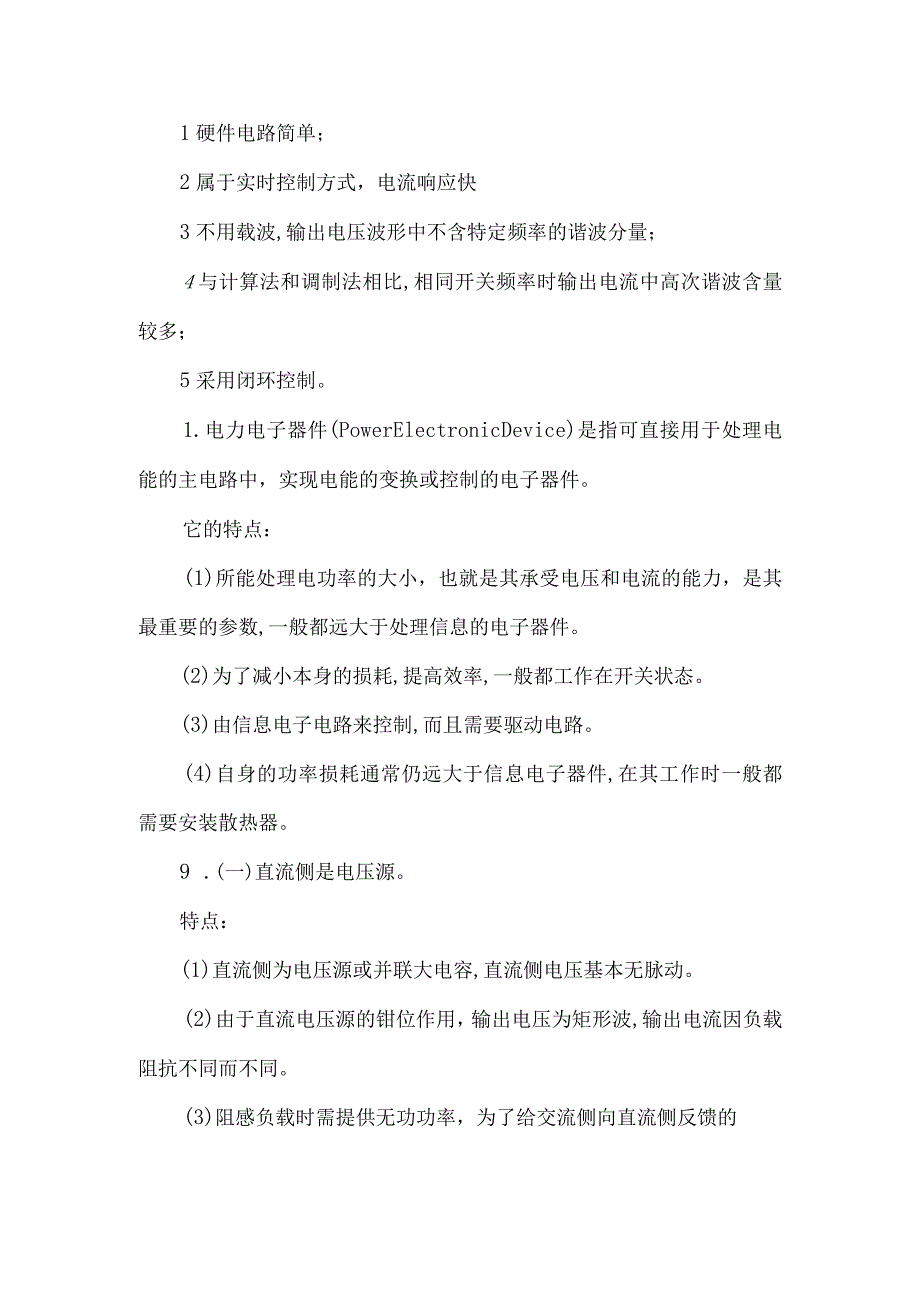

4、形仍然很接近正弦波,克服了自然采样法难以在实时控制中在线计算,在工程中实际应用不多的缺1.采用滞环比较方式的电流跟踪型变流器的特点：1硬件电路简单；2属于实时控制方式，电流响应快3不用载波,输出电压波形中不含特定频率的谐波分量；4与计算法和调制法相比,相同开关频率时输出电流中高次谐波含量较多；5采用闭环控制。1.电力电子器件(PowerElectronicDevice)是指可直接用于处理电能的主电路中，实现电能的变换或控制的电子器件。它的特点：(1)所能处理电功率的大小，也就是其承受电压和电流的能力，是其最重要的参数,一般都远大于处理信息的电子器件。(2)为了减小本身的损耗,提高效率,一般都工
5、作在开关状态。(3)由信息电子电路来控制,而且需要驱动电路。(4)自身的功率损耗通常仍远大于信息电子器件,在其工作时一般都需要安装散热器。9 .(一)直流侧是电压源。特点：(1)直流侧为电压源或并联大电容,直流侧电压基本无脉动。(2)由于直流电压源的钳位作用，输出电压为矩形波,输出电流因负载阻抗不同而不同。(3)阻感负载时需提供无功功率，为了给交流侧向直流侧反馈的10 .直流侧为电流源的逆变电路称为电流型逆变电路。特点：(1)直流侧串大电感，电流基本无脉动,相当于电流源。(2)交流输出电流为矩形波,与负载阻抗角无关,输出电压波形和相位因负载不同而不同。(3)直流侧电感起缓冲无功能量的作用，不必
6、给开关器件反并联二极管。17 .把指令电流和实际输出电流i的偏差作为带有滞环比较特性的比较器的输入，通过其输出来控制功率器件V和V的通断。定时比较跟踪方式:设置一个固定的时钟，以固定的采样周期对指令信号和被控制变量进行采样，并根据二者偏差的极性来控制变流电路开关器件的通断，使被控制量跟踪指令信号。18 .在电压型逆变电路中，当交流侧为阻感负载时需要提供无功功率，直流侧电容起缓冲无功能量的作用。为了给交流侧向直流侧反馈的无功能量提供通道，逆变桥各臂都并联了反馈二极管。当输出交流电压和电流的极性相同时，电流经电路中的可控开关器件流通，而当输出电压电流极性相反时，由反馈二极管提供电流通道。在电流型逆变电路中，直流电流极性是一定的，无功能量由直流侧电感来缓冲。当需要从交流侧向直流侧反馈无功能量时，电流并不反向，依然经电路中的可控开关器件流通，因此不需要并联二极管。20.两种类型变频器的区别在于滤波器形式的不同，于是在用途上也各不相同:电源型变频器因电容器上的电压不能突变，所以对电压控制响应慢，对调整型负载动态响应慢，适于多台电动机同步运行的电源，且无快速加减速的负载；电流型变频器因滤波电感上的电流不能突变，虽对负载变化反应慢，但对系统调速的动态响应灵敏，因而适于单台变频器配用单台电动机的系统，可满足快速起动、制动和可逆运行的要求。如果将不可控整流改成可控整流，还可实现电动机的回馈制动。
